台式二氧化碳数控激光切割设备结构设计

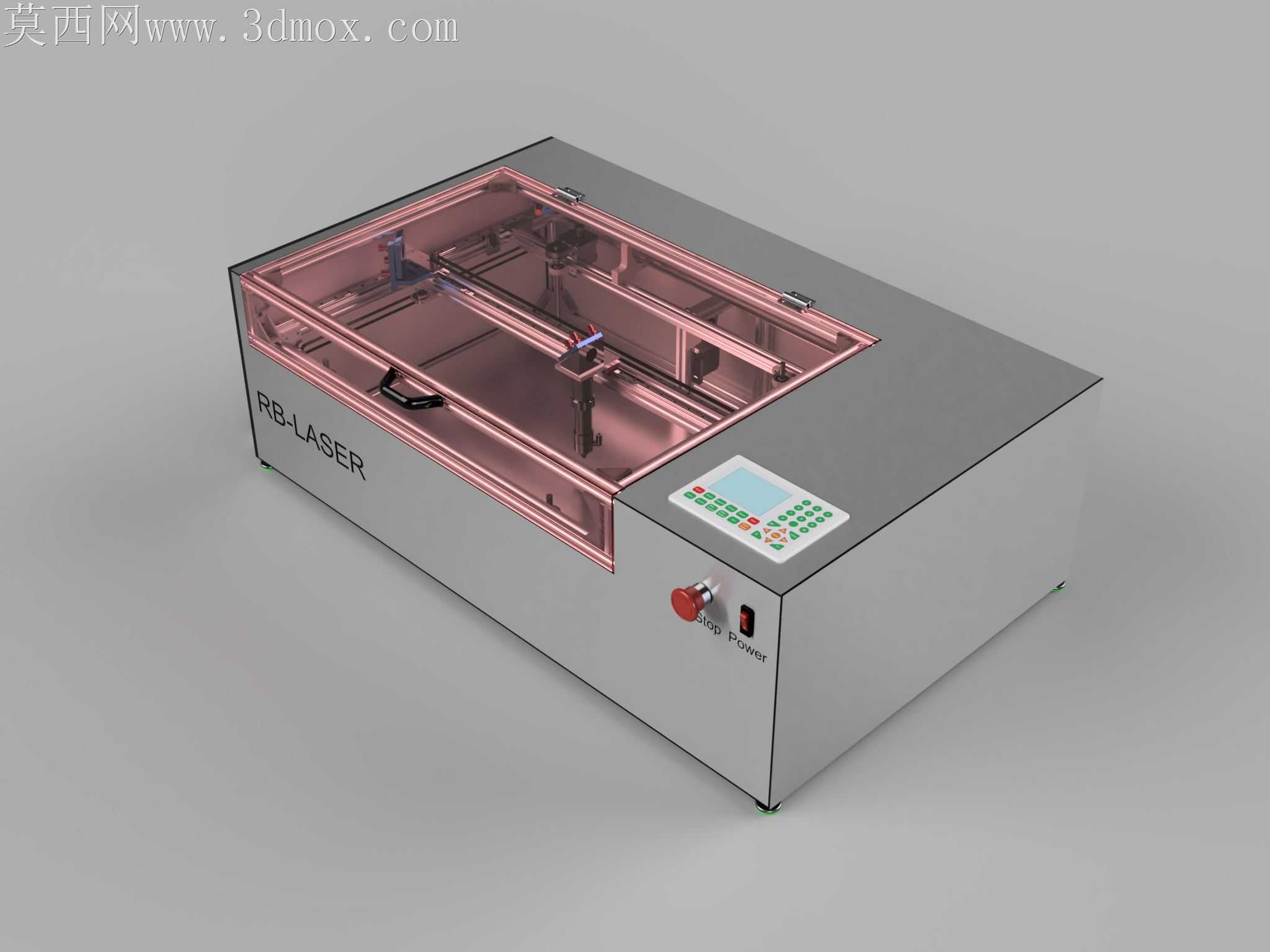

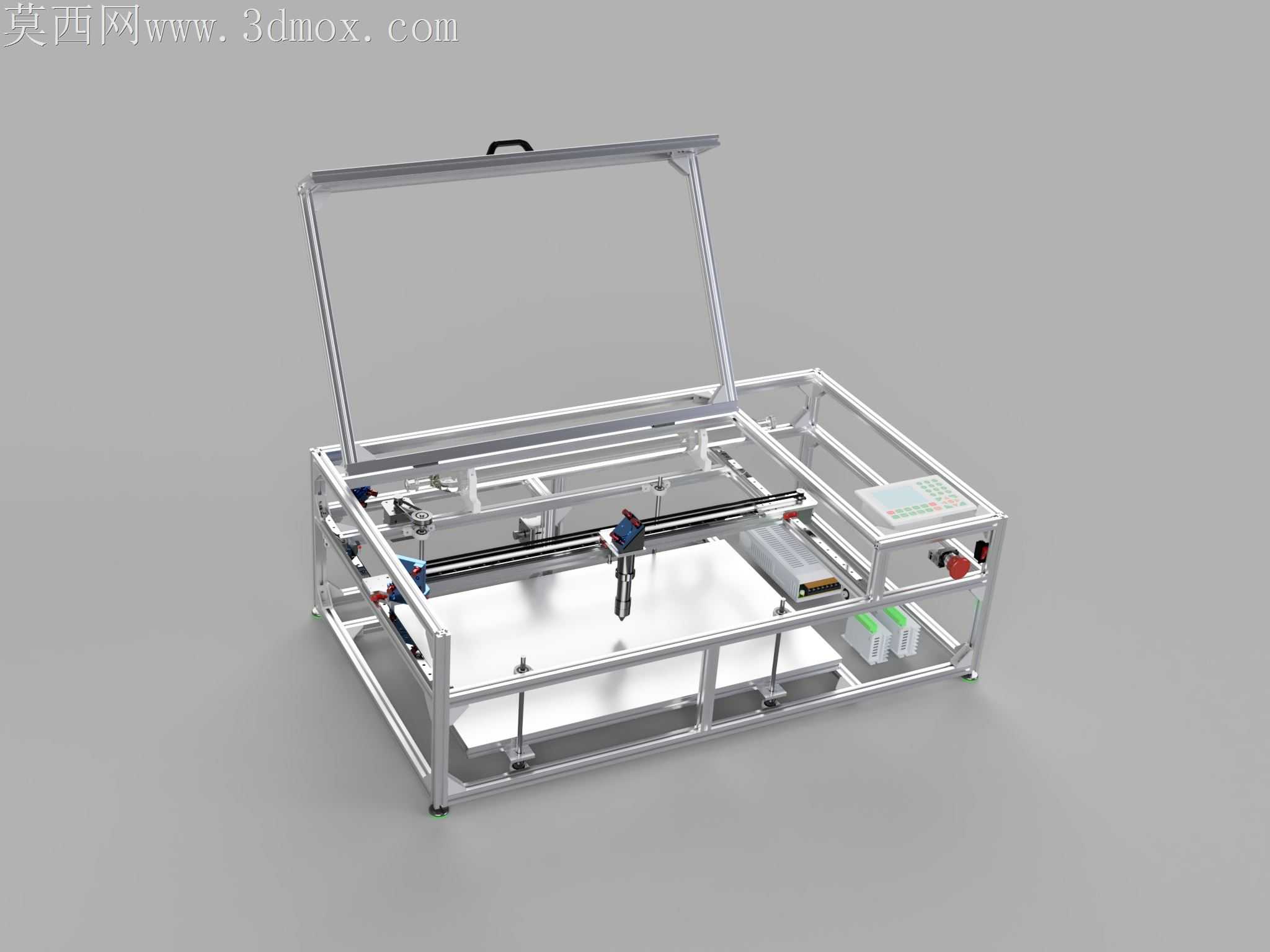

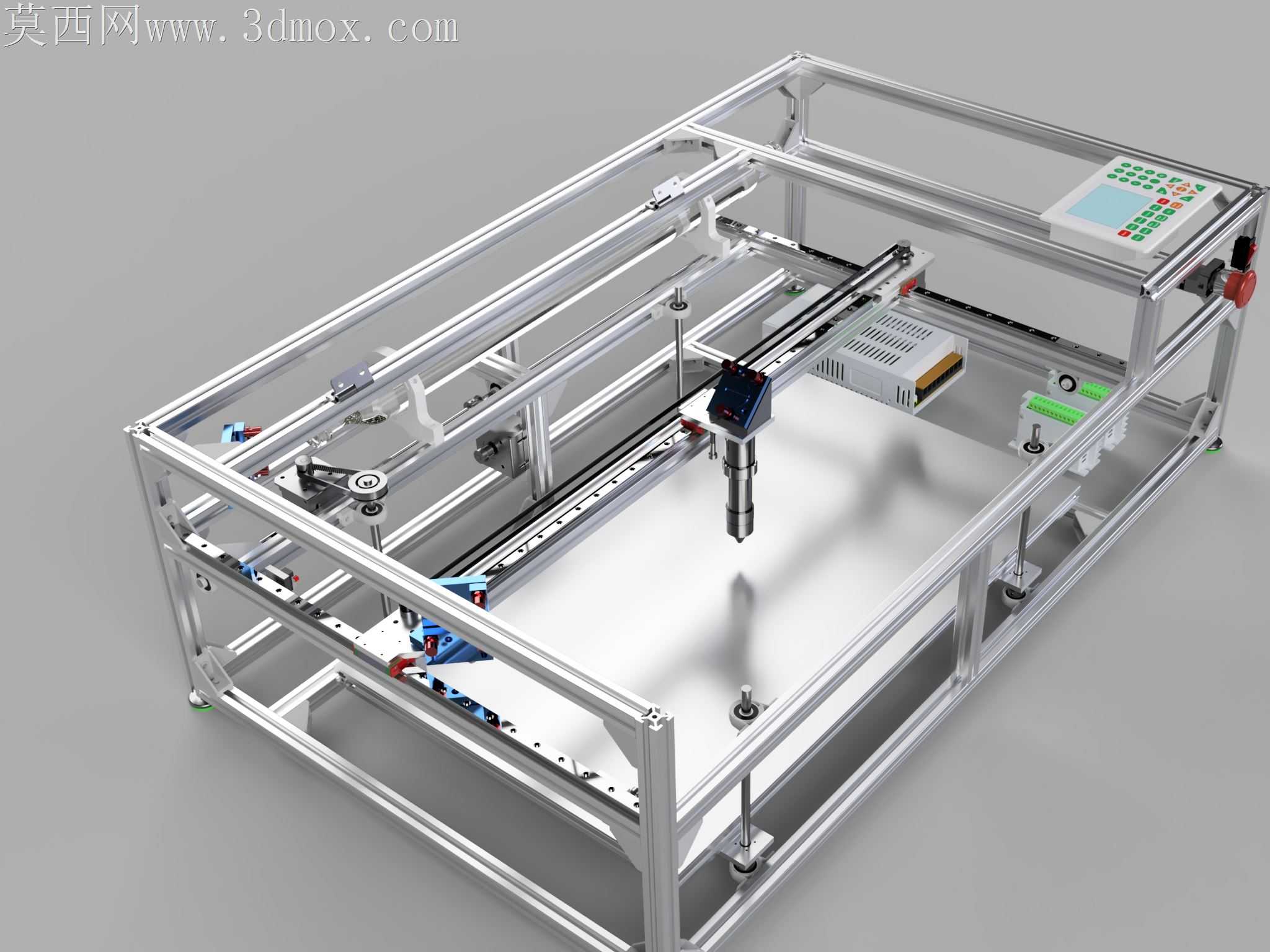

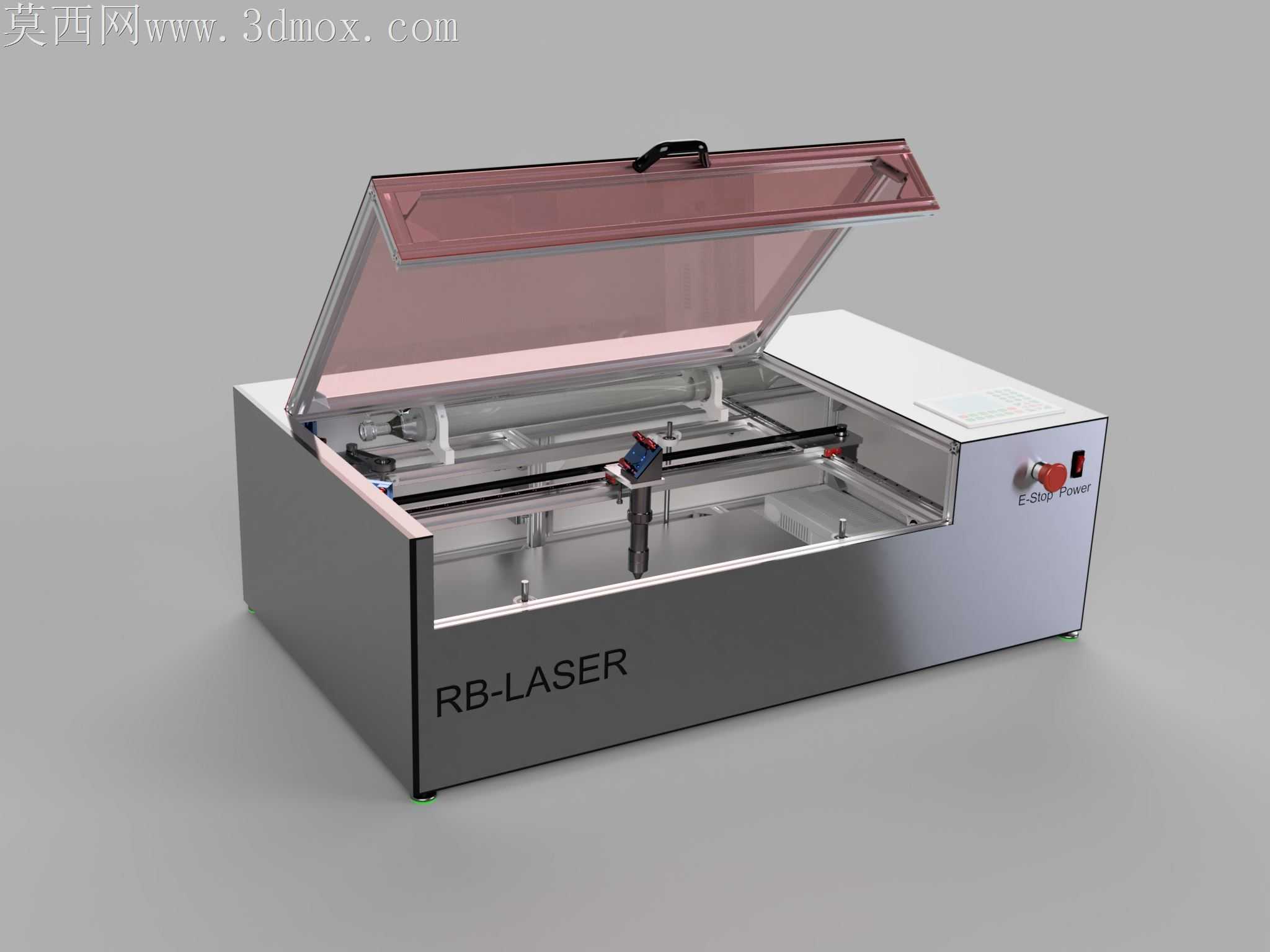

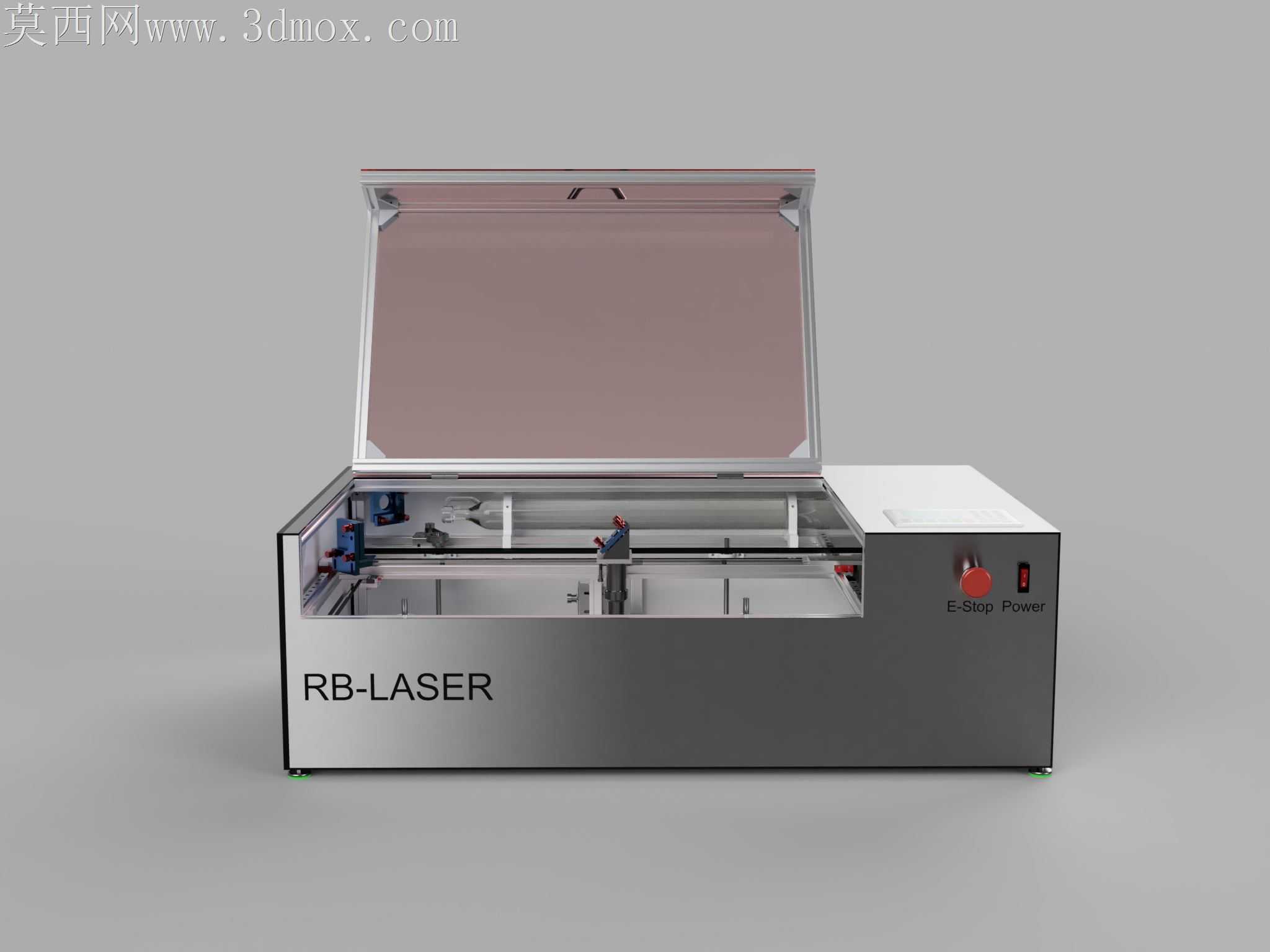

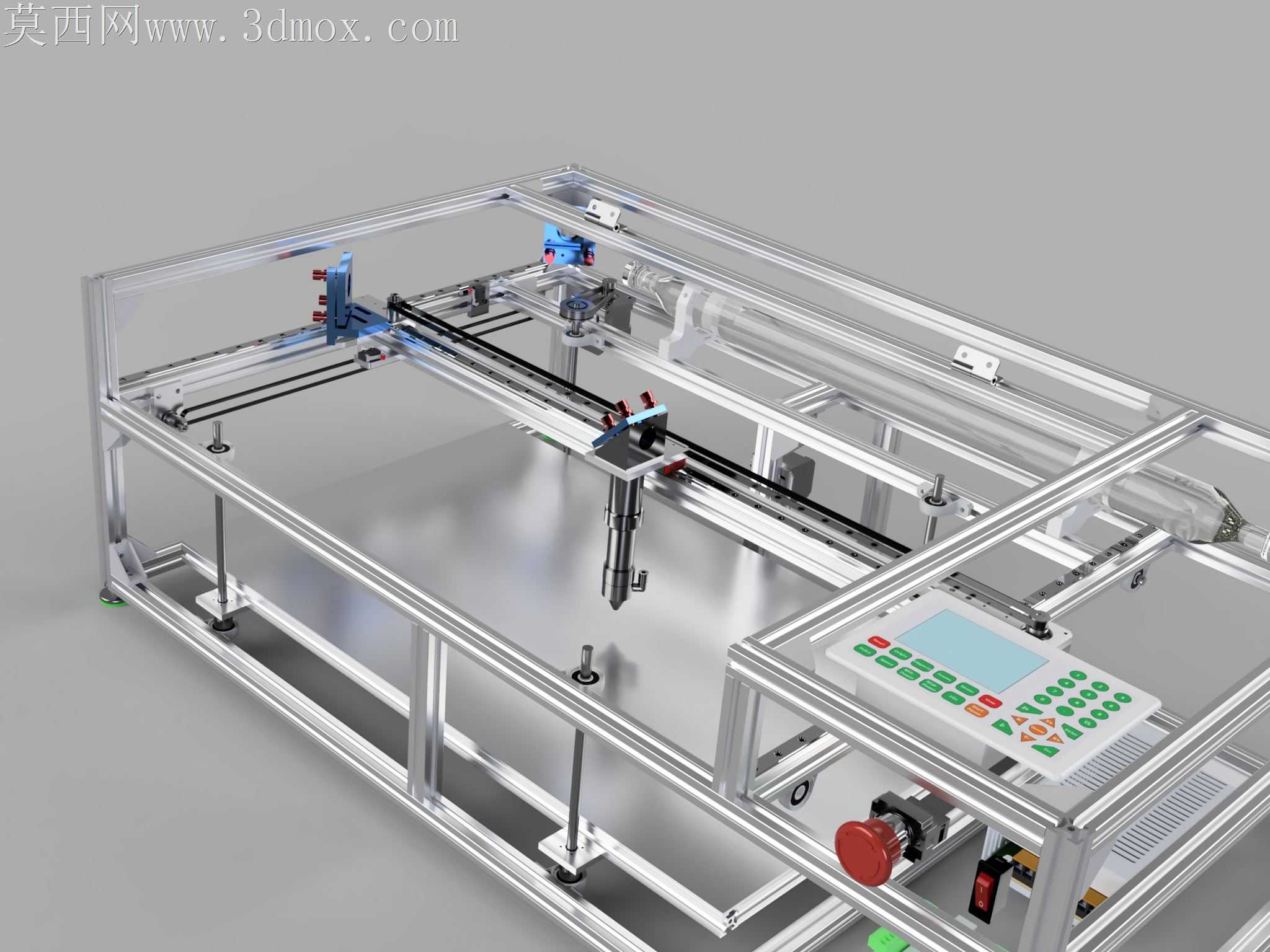

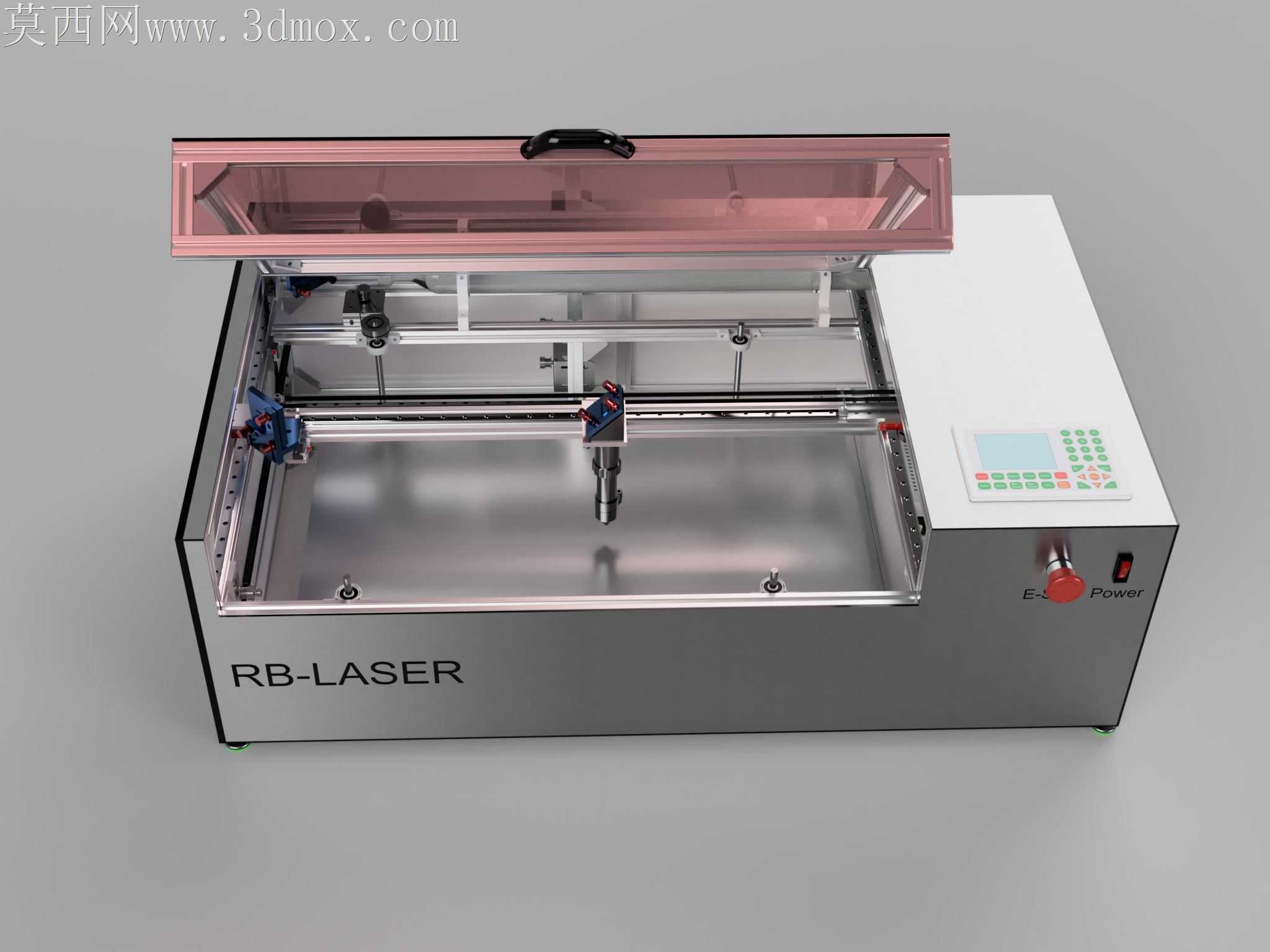

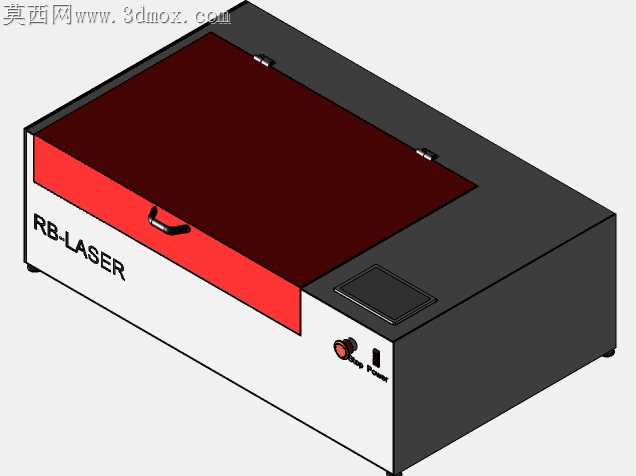

桌面型激光加工设备最常出现的精度偏移问题，根源多来自机架受力形变与运动副安装公差累积，这套结构在加工适配层面做了极多落地性的取舍。米铝型材挤压成型的机架没有采用常见的角码拼接方案，所有承力连接位都预留了t型槽内嵌螺母的安装余量，避免外置角码占用横梁运动空间的同时，也让型材拼接面的平面度公差能控制在0.05mm以内，从基座层面抵消激光头长行程移动带来的震颤。上银12轨的安装基面没有直接锁附在型材表面，而是增加了2mm厚的冷轧钢衬板，衬板与型材接触面做了网点式刮研处理，既避免铝型材表面挤压纹路带来的导轨安装翘曲，也能缓冲步进器高速启停时的局部冲击力，不会出现长期运行后导轨固定螺丝松脱的问题。40w二氧化碳激光管的安装位做了三点式可调支撑，支撑点避开激光管的水冷循环接口区域，调整螺栓带防松橡胶圈，哪怕设备在车间地面有轻微振动的环境下放置，激光光路也不会出现偏移，不需要每次开机前反复校准光路。龙门移动组件的铰链配合间隙做了差异化设计，横向运动副预留0.02mm的热胀间隙，纵向传动副则采用消隙螺母预紧，既保证高速切割时的运动顺畅度，也不会因为反向间隙出现切割轮廓锯齿。操作面板的倾斜角度经过反复调试，15度的仰角刚好适配站立操作时的视线高度，急停按钮突出面板表面12mm，触发行程控制在3mm以内，遇到加工异常时能第一时间拍下停机。透明防护舱盖的边框做了翻边处理，与设备本体的贴合面嵌装了烟灰色密封胶条，既可以阻挡激光漫反射伤害操作人员眼睛，也能避免切割亚克力、皮革等材料时产生的烟气从舱盖缝隙溢出。设备侧方的散热孔采用错位排布结构，不会因为外部气流直吹导致激光管温度不均，同时也能阻挡加工产生的碎屑进入电控舱内部。所有外露的线缆都走型材内置的槽道，仅在运动拖链位置留出柔性余量，不会出现线缆剐蹭加工区域的隐患。
