摇臂式台钻结构优化设计方案

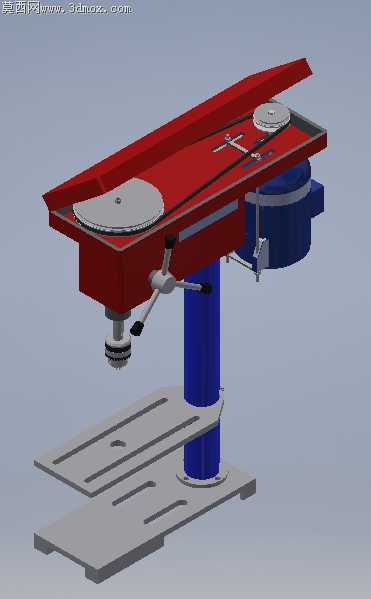

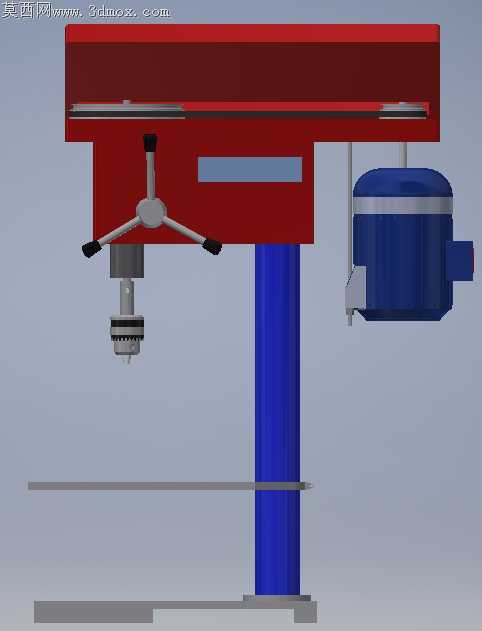

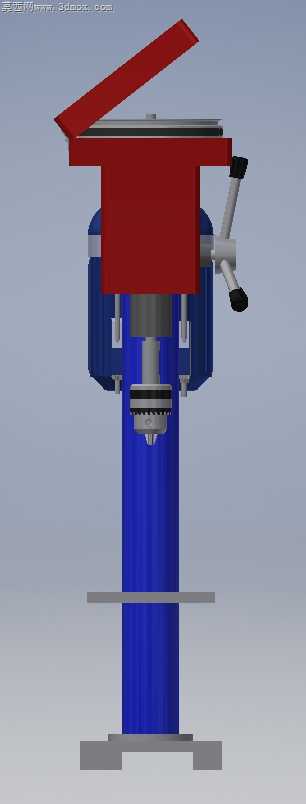

车间里老式台钻最容易出问题的位置，永远是摇臂和立柱的配合段，长期承受钻孔时的径向切削力，普通间隙配合用上半年就会出现摇臂下沉、钻孔偏斜的问题，这款台钻在结构优化时专门针对这个痛点做了调整。立柱和底座的连接没有采用常见的过盈压装，而是在底座上预留了带止口的安装沉台，立柱下端车出对应定位轴肩，装配时靠止口承受径向载荷，连接螺栓只负责轴向锁紧，避免螺栓长期受剪切力出现断裂隐患。摇臂的截面没有用等厚度的矩形方管，而是在靠近主轴箱的位置做了局部加厚的变截面设计，对应钻孔作业时弯矩最大的受力段，摇臂尾部则适当减薄，平衡整机重心的同时减少不必要的材料浪费，摇臂和立柱的滑动配合面预留了0.02mm的研磨间隙，配合侧面的锁紧手柄偏心结构，锁紧时能让摇臂抱紧面均匀贴住立柱外壁，不会出现单点受力导致的摇臂倾斜。工作台的T型槽没有直接开在整块钢板上，而是在工作台下方加了两道交叉的加强筋，对应T型槽的受力位置，避免装夹重型工件时工作台出现中部下凹的变形，工作台和立柱的升降套之间加了可拆卸的铜衬套，长期磨损后只需要更换衬套就能恢复配合精度，不用整体更换升降套。主轴箱的传动带轮做了下沉式设计，带轮外缘藏在摇臂上表面的护罩槽内，既避免传动带外露带来的安全隐患，也能减少切削液、铁屑溅到传动带上造成打滑。进给手柄的操作位置刚好落在人体站立作业的手肘高度，手柄握把做了向后的倾斜角度，操作时手腕不用过度弯折，长时间钻孔作业也不容易产生疲劳。底座的安装脚预留了长条形的地脚螺栓孔，设备固定时可以微调安装位置，不用精准预埋地脚螺栓就能完成设备找平，底座边缘做了一圈凸起的挡边，能接住钻孔时流下的切削液，避免切削液流到地面造成车间地面湿滑。
