四组反向联动螺旋桨推进传动结构

　　这套螺旋桨传动结构，核心是通过同轴反向传动设计，在单根主轴的安装空间内实现四组桨叶的反向同步转动，最早这类结构的应用场景集中在水下潜航器、小型水面探测艇的推进段，后来也被移植到部分需要多向扰流的搅拌设备、风道匀风装置中，解决单组螺旋桨转动时带来的机身反扭问题，同时提升流体作用效率。从实际使用的角度看，传统单组螺旋桨工作时，桨叶推动流体产生的反作用力会给搭载平台带来反向扭转力矩，小型平台如果没有额外的姿态修正结构，很容易出现行进方向偏移、姿态不稳的问题，而这套结构通过相邻桨叶的反向转动，让两组相反方向的扭转力矩互相抵消，不需要额外增加配重或者姿态调整结构，就能大幅降低平台的姿态控制难度。

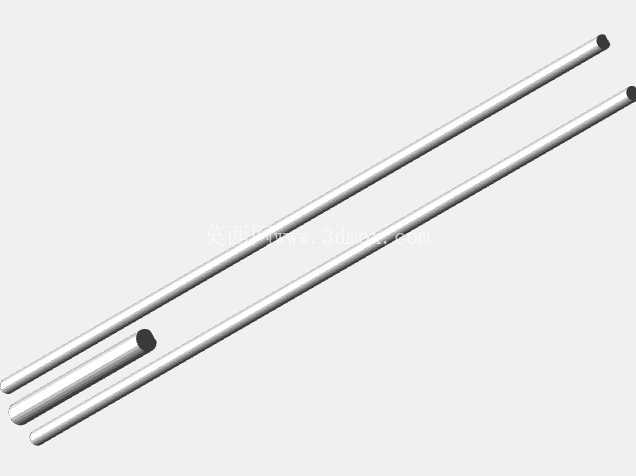

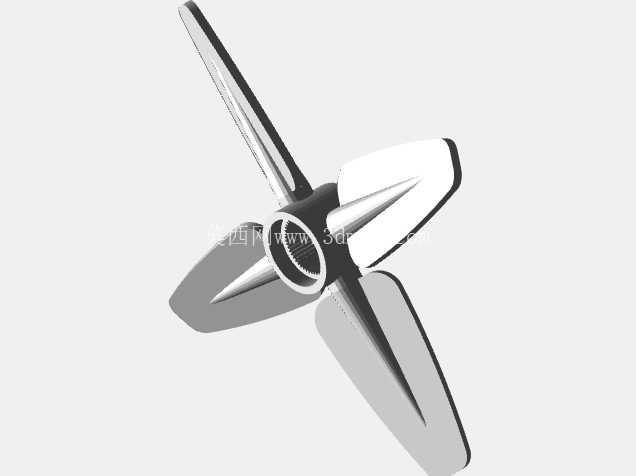

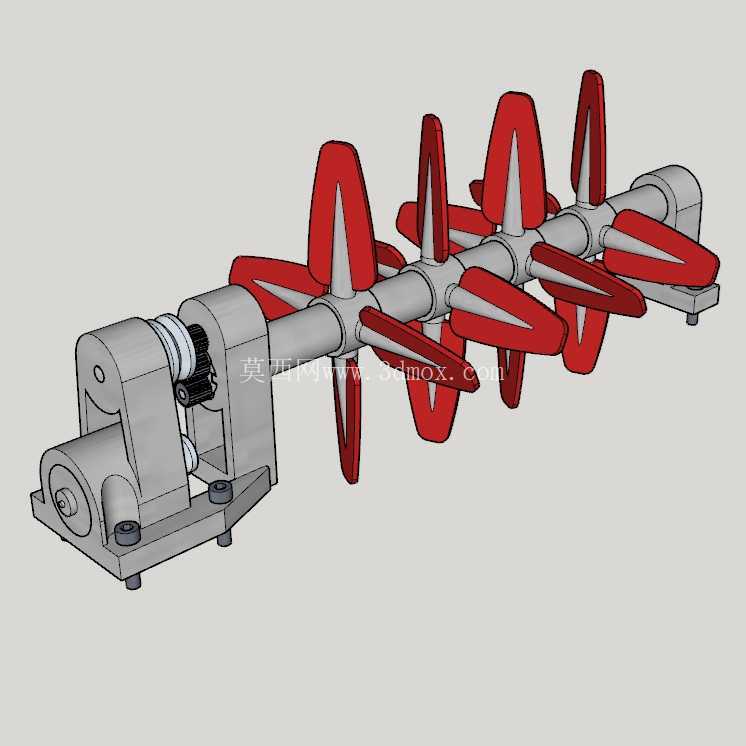

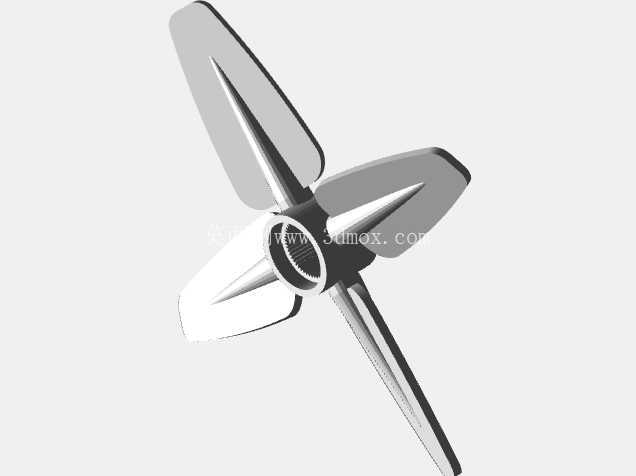

　　在结构设计上，这套传动组件的动力输入端采用齿轮啮合的反向传动结构，动力从输入轴传入后，通过内外嵌套的两根同轴传动轴分别传递给间隔布置的桨叶，相邻两组桨叶分别固定在内轴和外轴上，两根轴的转动方向相反、转速匹配，保证四组桨叶中相邻的桨叶转动方向完全相反。桨叶的外形采用对称翼型截面，从叶根到叶梢的弦长逐步收窄，叶梢做了切角处理，降低流体扰动带来的叶尖涡流损失，每片桨叶的安装角经过匹配，反向转动时不会出现相邻桨叶的流场干涉，同时能让前后桨叶的尾流互相叠加，提升整体的流体推动效率。

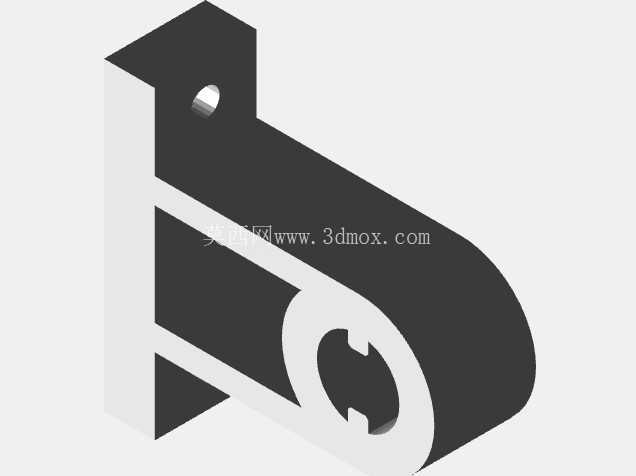

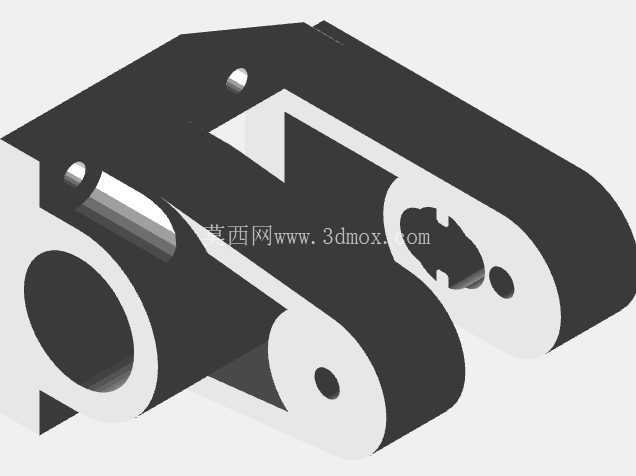

　　安装边界方面，整套结构的动力端采用一体式安装支座，支座上预留了四个螺栓固定孔，可直接固定在搭载平台的安装基准面上，支座内部集成了传动齿轮的润滑腔，不需要额外设计齿轮的密封防护结构，传动轴的伸出端长度根据桨叶的布置间距做了分段设计，四组桨叶的安装位之间预留了足够的流道间隙，避免桨叶转动时和周边的护罩、壳体结构发生刮碰。在实际选型适配时，需要注意传动轴的径向跳动公差控制，因为内外嵌套的双轴结构如果同轴度偏差过大，高速转动时会出现桨叶抖动、传动齿轮磨损加剧的问题，建模时已经将轴套的配合间隙、齿轮的侧隙都做了工程化的预留，按照常规的机加工精度生产就能满足装配要求。

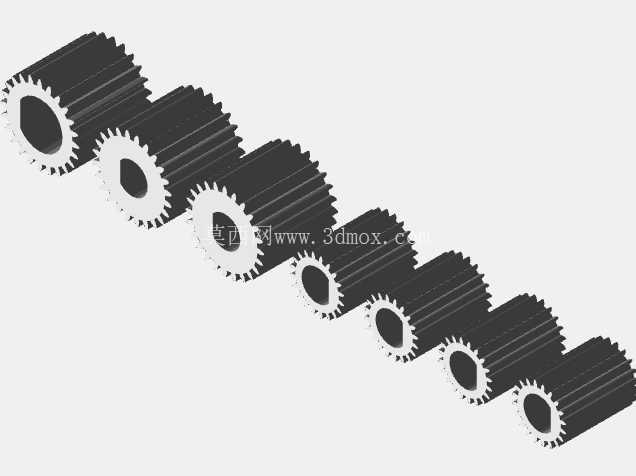

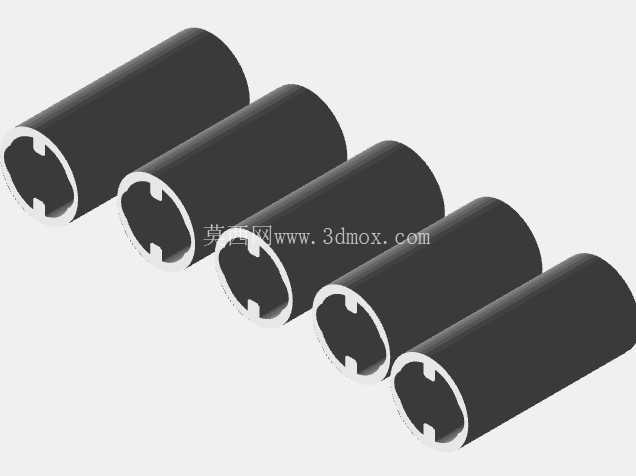

　　另外桨叶和轴的连接采用扁位定位加锁紧螺钉的固定方式，不需要额外设计复杂的桨毂快拆结构，日常维护时只需要松开锁紧螺钉就能更换不同桨距的桨叶，适配不同的流体工况，比如在高粘度流体搅拌场景下，可以更换大桨距的桨叶提升扰流能力，在水下高速推进场景下，可以更换小桨距的桨叶降低转动阻力。这套结构的传动齿轮采用直齿圆柱齿轮啮合，传动效率高，加工难度低，不需要定制特殊齿形的齿轮，常规的滚齿加工就能满足精度要求，齿轮的支撑位置两端都布置了滑动轴套，能承受桨叶转动时带来的径向载荷，避免传动轴出现弯曲变形。在风道匀风的应用场景中，这套反向转动的桨叶结构可以把风道内的直吹气流打散成多向紊流，让风道出风的均匀度大幅提升，避免出现局部风速过高或者过低的问题，比传统的单组风扇加导流板的结构风阻更小，噪音更低。在水下推进场景中，反向转动的桨叶可以把前一组桨叶产生的旋转尾流通过后一组反向桨叶整理成轴向水流，减少尾流的旋转能量损失，推进效率比同直径的单组螺旋桨提升三成左右，同时因为反扭力矩互相抵消，小型水下潜航器不需要额外安装侧推修正结构就能保持直航姿态，节省了平台内部的安装空间。
