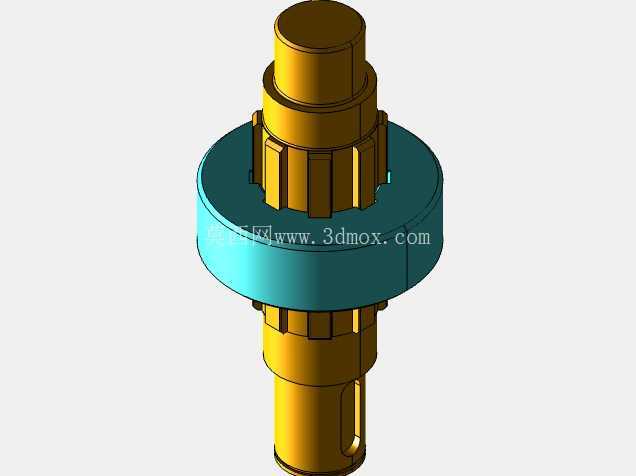

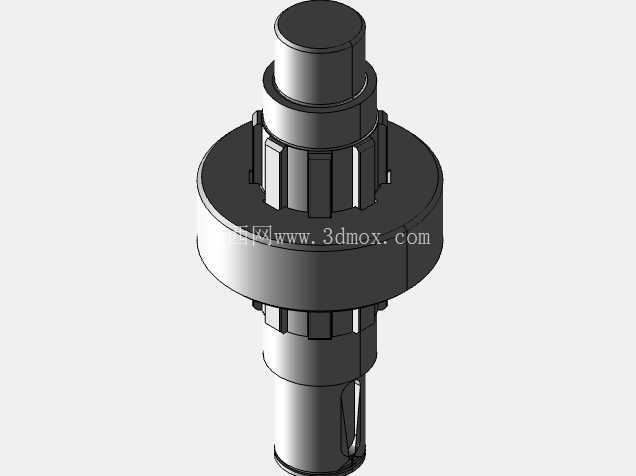

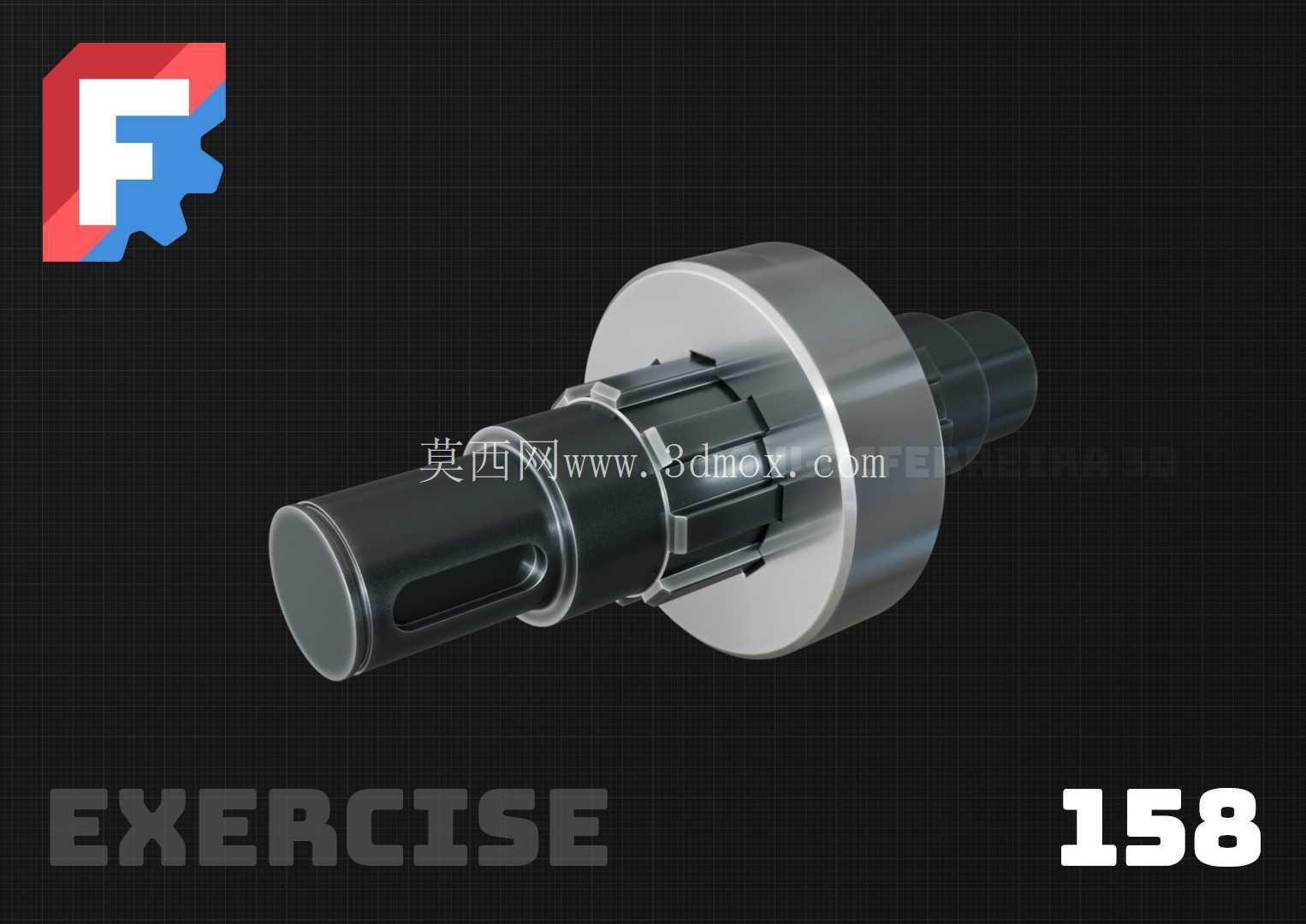

这类带花键结构的阶梯轴,在中小功率传动链路里的应用场景十分广泛,从轻工输送设备的动力传递单元,到小型机床的进给传动副,再到通用自动化设备的扭矩输出端,都能见到这类零件的身影。它的核心作用是在支撑旋转件的同时,完成旋转扭矩的稳定传递,相比普通平键连接的光轴,花键段的多齿啮合结构能承受更大的交变载荷,同时保证轴上配套零件的周向定位精度,避免传动过程中出现键侧间隙导致的回程误差。
从结构设计逻辑来看,整个轴采用阶梯式变径设计,并非随意设置轴肩尺寸:两端的细轴段是轴承安装位,直径公差严格匹配常用深沟球轴承的内孔配合要求,轴肩高度刚好卡在轴承内圈的定位高度范围内,既不会因为轴肩过高影响轴承拆卸,也不会因为轴肩过低导致轴承内圈定位失效。中间大直径的圆盘结构是轴向定位基准面,安装时这个端面会紧贴传动部件的基准面,通过轴端挡圈或者圆螺母完成轴向锁紧,保证整个轴系的轴向窜动量控制在传动精度允许的范围内。靠近一端的花键段采用矩形花键齿形,齿侧配合间隙选的是中等精度过渡配合,既方便配套的滑移齿轮或者连接套顺利装配,又能在传递扭矩时减少齿面的冲击磨损,花键段末端设计有退刀槽,避免加工时刀具在轴根处产生应力集中,同时也能让配套零件装配到位后不会卡在加工残留的凸台上。
轴身一侧加工的键槽是为了额外安装平键,用来固定不需要轴向滑移的传动轮,比如同步带轮或者直齿轮,键槽的深度和宽度都遵循标准键槽尺寸规范,键槽的长度比配套平键短2毫米左右,保证平键安装后不会在键槽内出现轴向窜动。整个轴的所有过渡圆角都做了统一的R角处理,尤其是轴径变化的位置,没有尖锐的直角过渡,从根源上降低轴在交变载荷下出现应力集中断裂的风险,这也是轴类零件设计里最容易被新手忽略的细节——很多初学者建模时为了省事直接做直角过渡,实际加工出来的轴在长时间运转后很容易在轴肩位置出现疲劳裂纹。
从安装边界来看,这类轴的总长度一般控制在150毫米到200毫米之间,最大圆盘直径不超过80毫米,两端轴承位的直径统一采用标准轴承内径序列,不需要定制特殊规格的轴承,能大幅降低设备的后期维护成本。安装时两端轴承分别嵌入设备箱体的轴承座孔内,轴承外圈通过轴承端盖压紧,轴的一端伸出箱体外部用来安装动力输入轮,中间花键段上的配套零件可以根据传动需求做小范围的轴向滑移,实现不同传动比的切换,或者作为扭矩输出端连接下游的执行部件。
实际建模过程中需要注意几个核心尺寸的关联性:花键的大径、小径和齿宽要和配套的花键套参数完全匹配,轴肩的定位尺寸要和箱体内部的安装空间尺寸对应,键槽的对称度要控制在0.02毫米以内,否则安装后传动轮会出现偏摆,导致整个传动链路振动过大。另外轴两端的中心孔是加工时的工艺基准,建模时不能遗漏,虽然中心孔在零件装配后不会外露,但却是车削、磨削加工时保证各段轴同轴度的核心工艺结构,缺少中心孔的轴类零件在实际加工时根本无法保证各段轴的圆跳动公差满足使用要求。
这类零件的选材一般选用45号钢调质处理,表面硬度控制在HB220-250之间,花键和轴承位的表面会做高频淬火处理,硬度达到HRC40-45,提升接触位置的耐磨性能,不需要采用昂贵的合金钢材料,在满足使用强度的前提下尽可能控制制造成本,这也是通用机械零部件设计的核心原则——所有的结构设计和工艺选择,都要在性能、成本、可维护性三者之间找到最优平衡点,而不是盲目追求更高的精度或者更好的材料。
