风力涡轮机发电装备三维结构设计

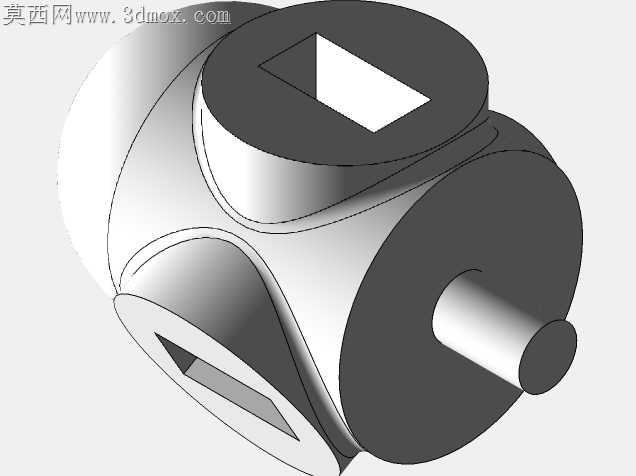

户外风场的实际运行工况里，风力涡轮机常年承受交变风载、温差形变带来的结构应力，传统二维图纸很难预判叶根与轮毂连接位置的应力集中隐患，这套三维结构在搭建时就把加工适配的细节嵌入每一处配合面。叶根位置的法兰连接孔没有采用均匀排布的常规设计，而是根据不同方位的风载频率调整了孔位间距，迎风面侧的连接孔加密两个，对应位置的法兰厚度增加3mm，避免强风时段螺栓受剪断裂。轮毂与主轴的配合面预留了0.02mm的热胀补偿间隙，考虑到高海拔区域冬季低温下金属件收缩量比常温区域大40%，这个间隙值是结合不同地域工况反复校核后确定的，既不会因为间隙过大出现传动抖动，也不会因为间隙过小在低温环境下出现抱轴故障。

叶片曲面的加工适配性是这套结构里打磨最久的部分，没有追求视觉上的极致流线弧度，而是把曲面拆分成三段可加工的连续曲面，靠近叶根的柱面段适配五轴铣床的平刀开粗工艺，中间段的变曲率曲面预留了球刀精加工的走刀余量，叶尖段的薄型曲面做了1.5mm的加厚处理，避免加工时因为颤刀出现边缘崩缺。每段曲面的衔接位置做了G1连续过渡，没有强行追求G2连续带来的加工难度提升，毕竟实际风场运行中，G1连续的曲面已经能满足气动效率要求，还能把加工时长缩短近三分之一。

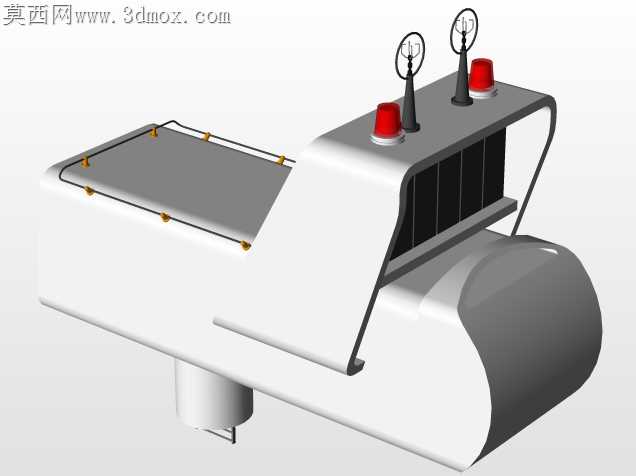

机舱内部的传动组件排布也完全贴合加工与装配的实际需求，齿轮箱的安装座没有做成一体化铸件，而是拆分成三个可单独加工的支撑块，每个支撑块的配合面都做了0.01mm的平面度要求，装配时可以通过薄铜片调整每个支撑块的高度，补偿铸件本身的形位公差，不用再对大型铸件做二次铣削加工，大幅降低加工成本。偏航轴承的安装位置预留了三个定位销孔，装配时先穿定位销再拧连接螺栓，能避免轴承安装错位带来的偏航卡顿问题，以往现场装配经常出现螺栓孔错位强行拧螺栓导致的轴承早期磨损，这个细节就是从现场故障反馈里调整过来的。

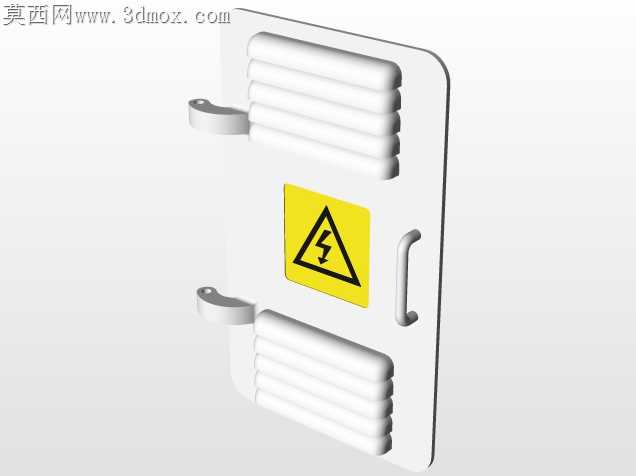

塔架与机舱的连接法兰做了止口设计，止口的配合公差选了H7/h6的间隙配合，现场吊装时不用反复调整机舱的水平位置，顺着止口就能滑入准确安装位置，高空作业的安装时长能缩短近四十分钟，也减少了吊装过程中构件碰撞的风险。塔架的分段法兰位置做了内外双面焊接坡口设计，加工时坡口角度统一为35度，适配现场自动焊接设备的焊枪角度，不用现场再打磨调整坡口，焊接后的焊缝强度也能满足极端风况下的载荷要求。所有外露的连接螺栓都做了沉台设计，沉台深度刚好盖住螺栓头，既减少风阻，也能避免螺栓长期暴露在雨水中出现锈蚀，后期维护时不用因为螺栓锈死切割构件。
