螺旋叶片式垂直轴风力发电装置结构

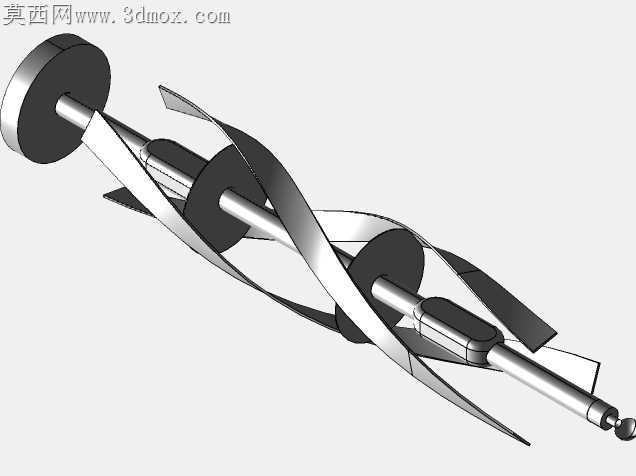

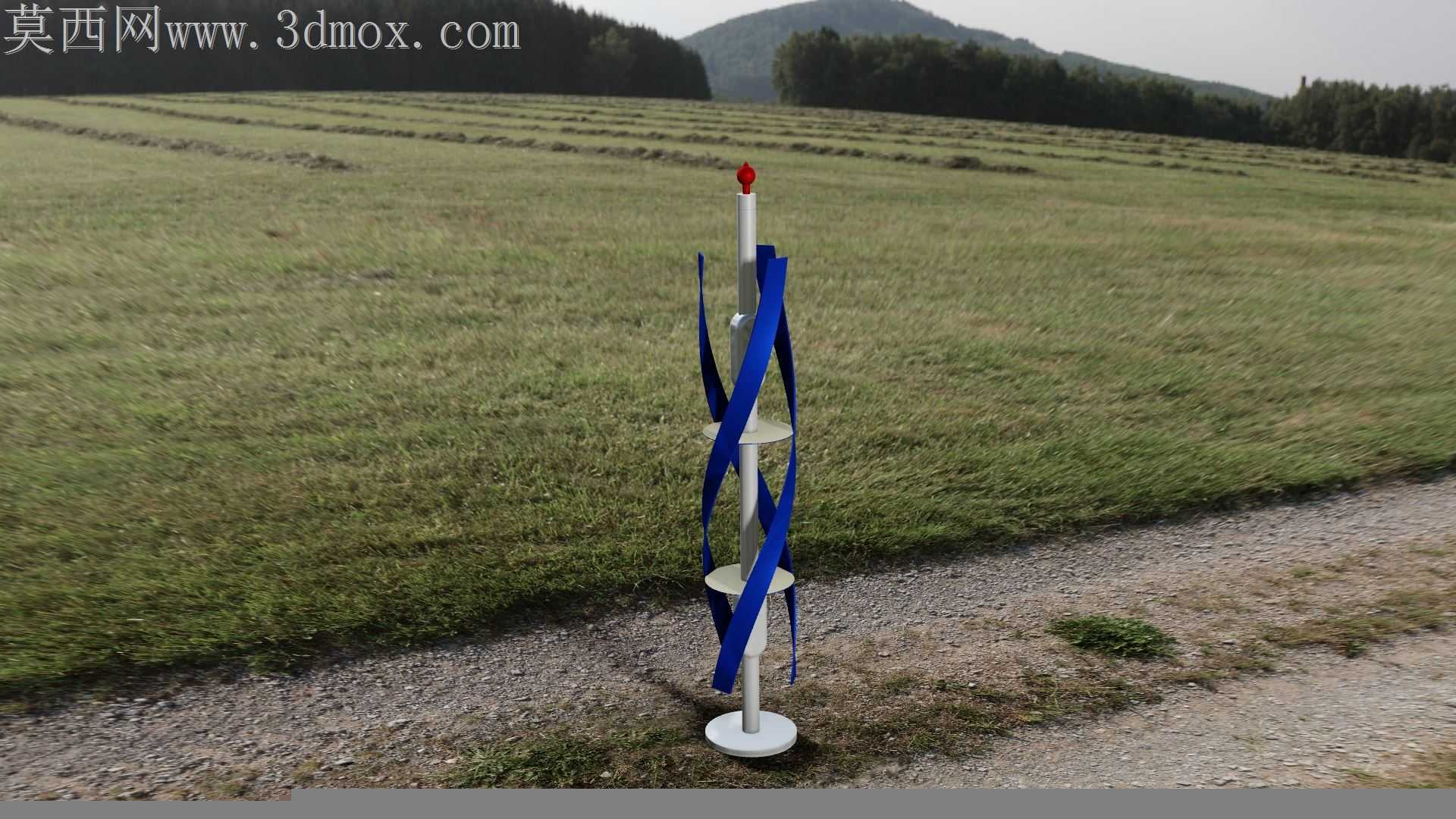

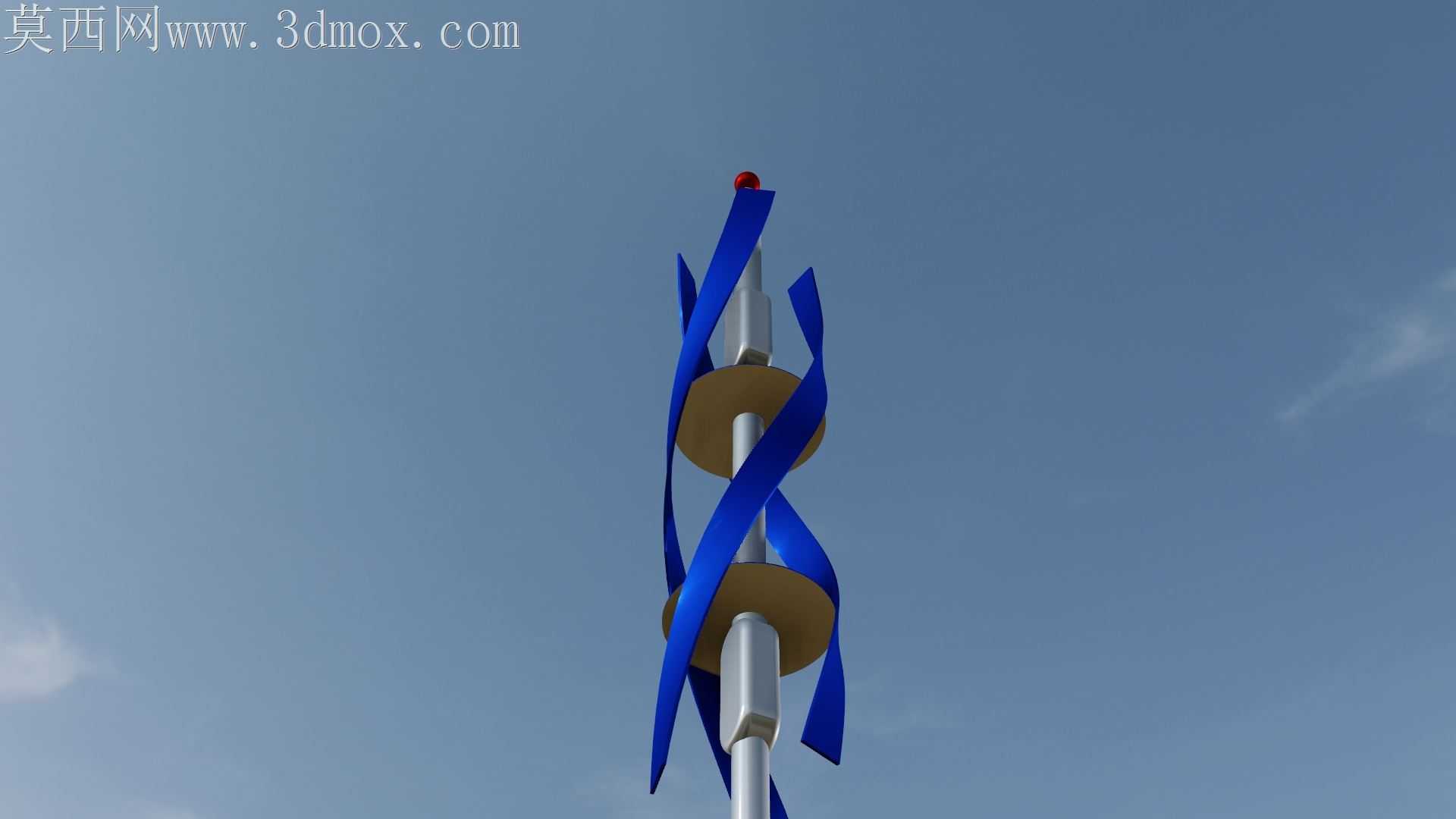

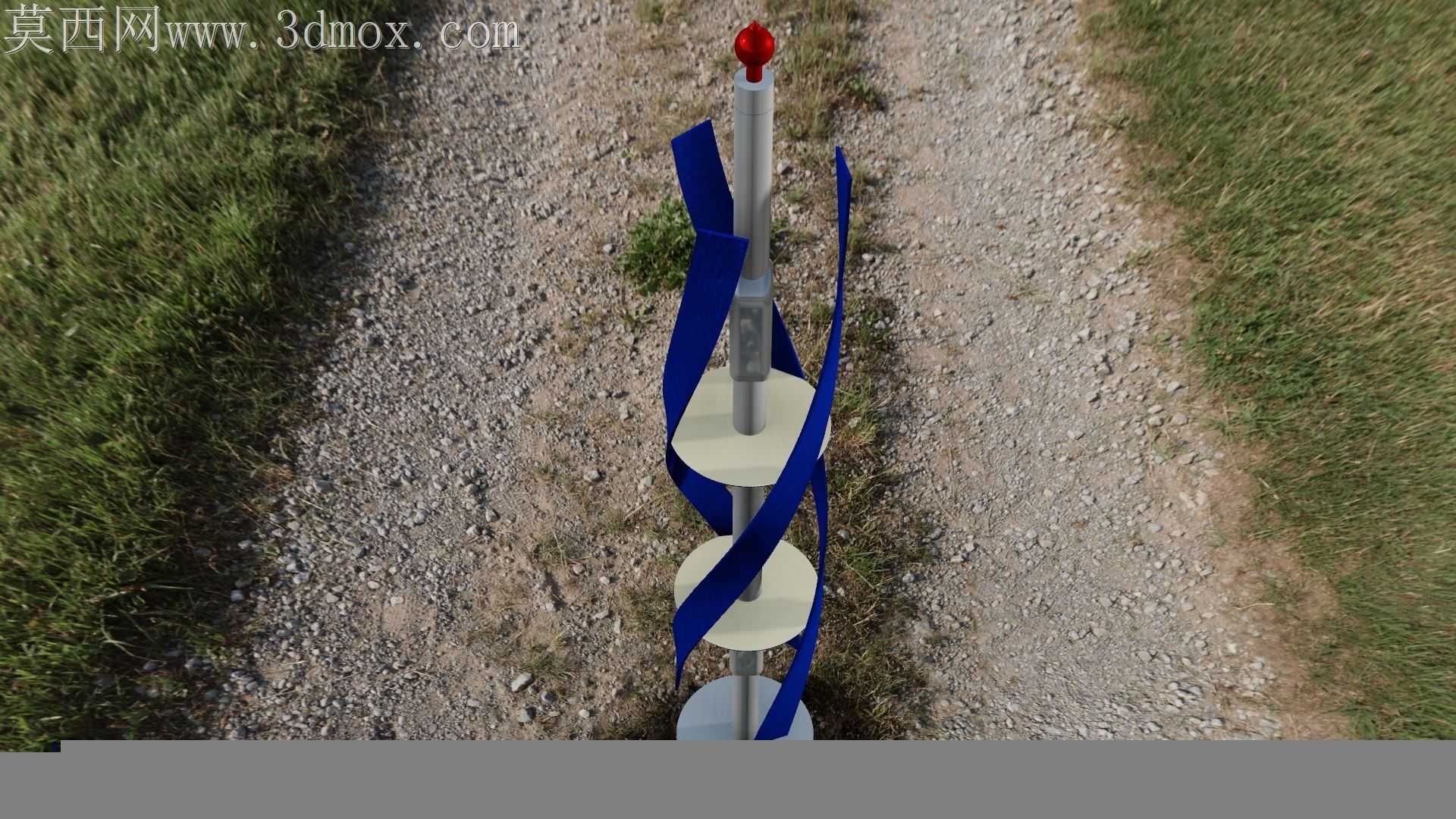

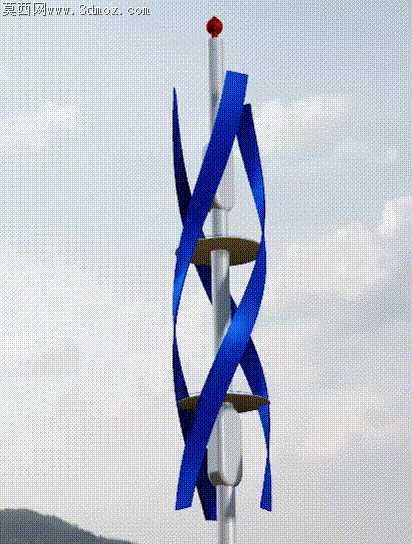

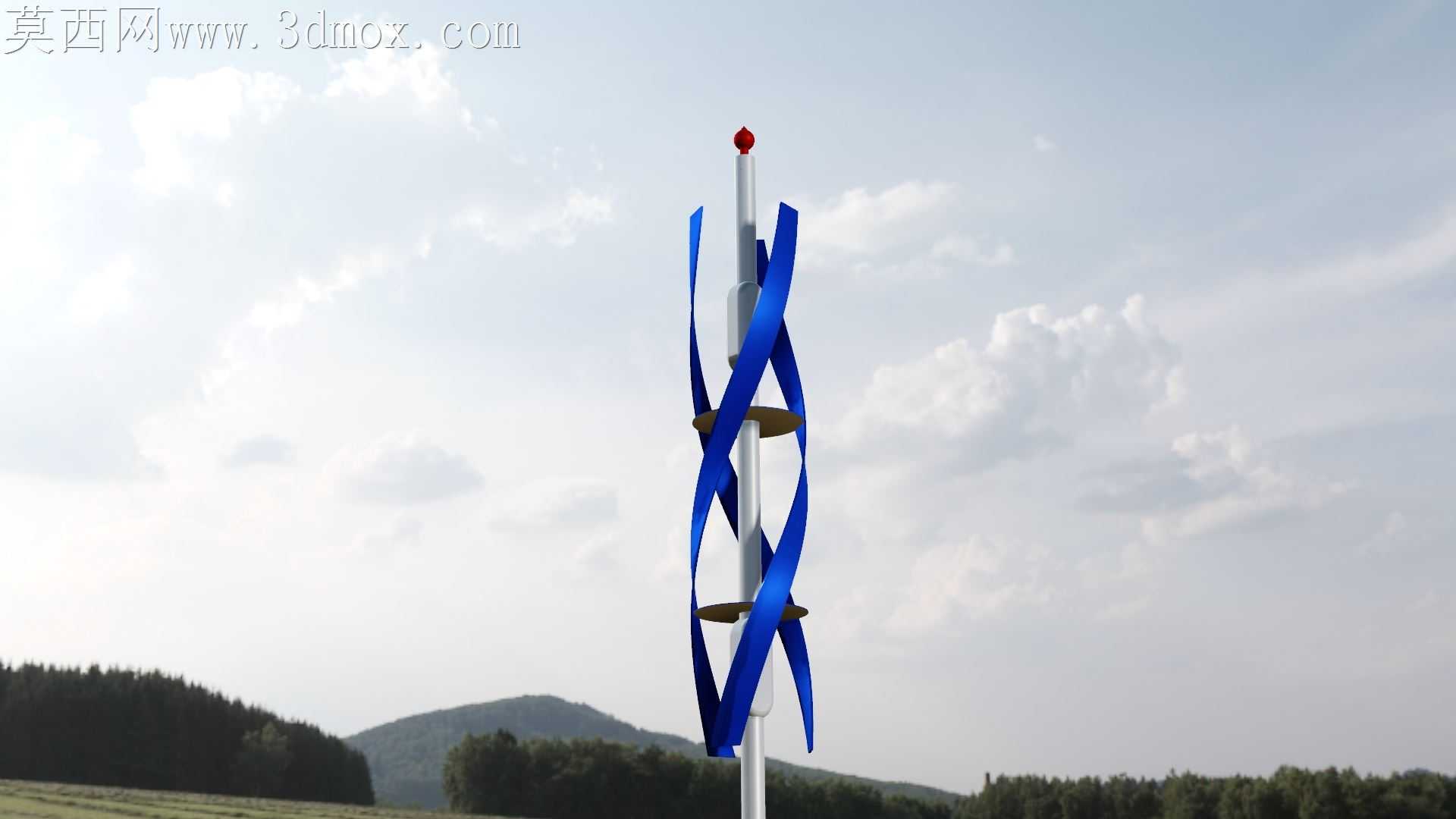

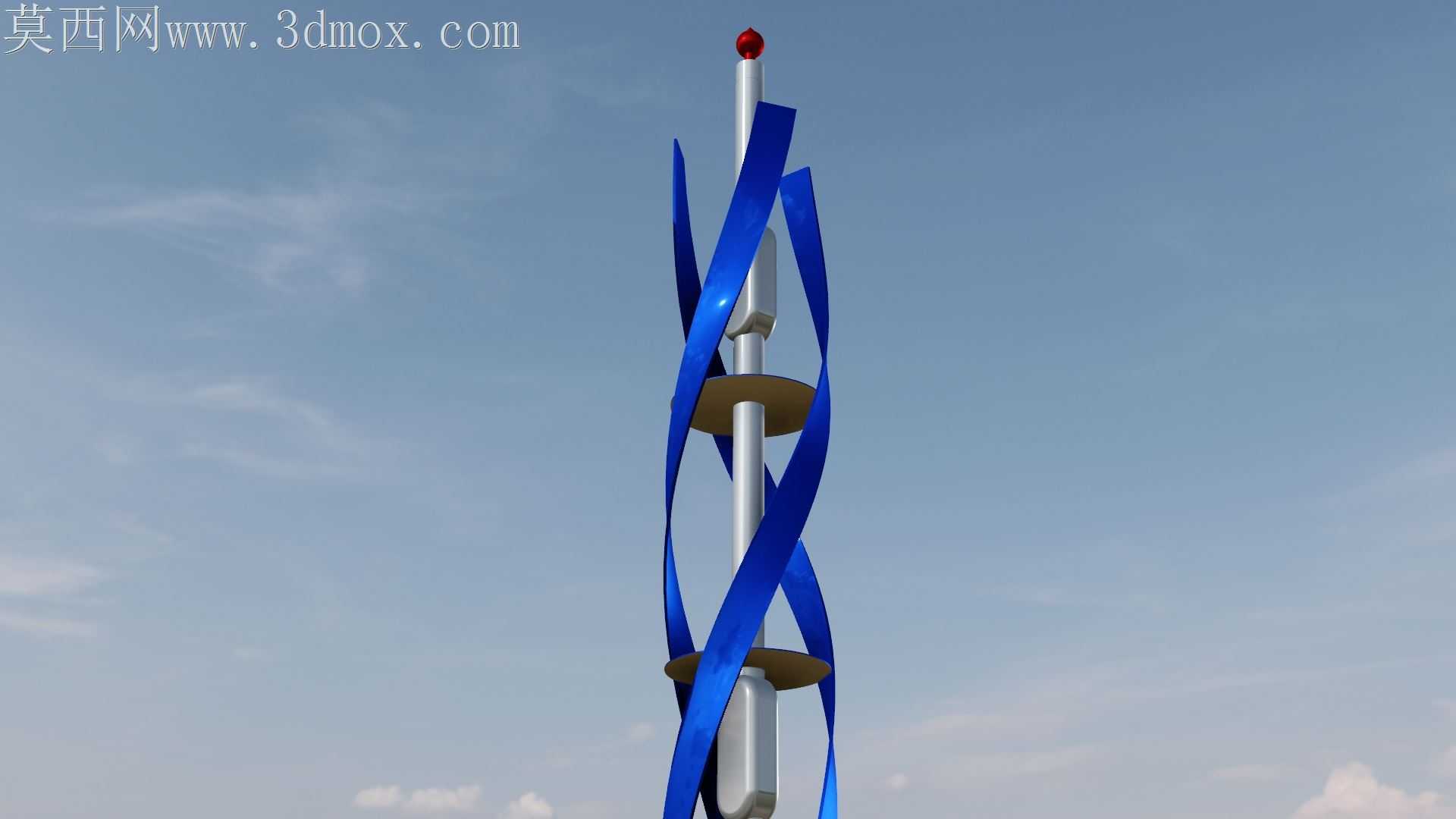

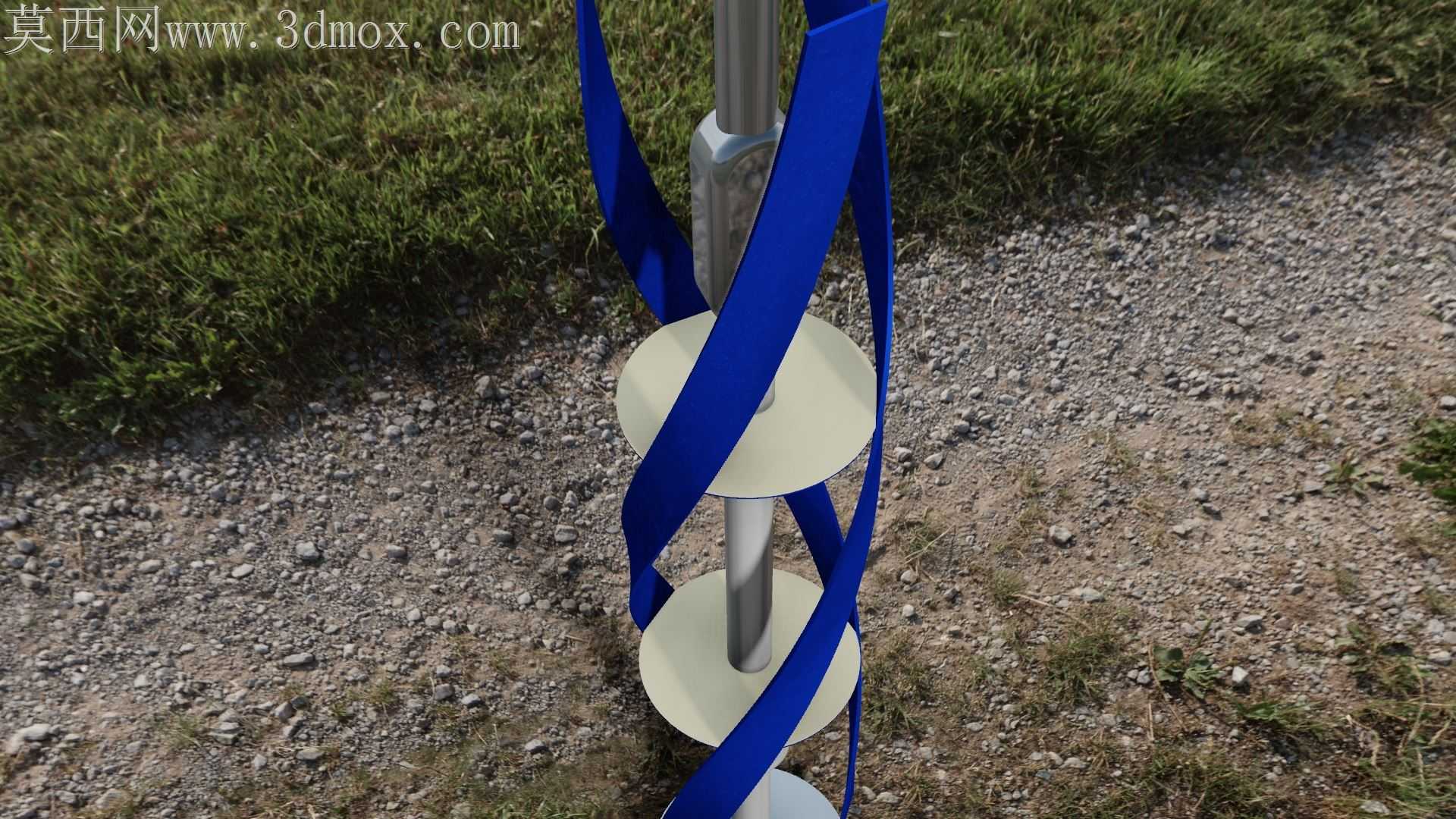

常规垂直轴风机叶片在变向阵风工况下，常出现叶根应力集中、启动扭矩不足的问题，这套螺旋缠绕式叶片结构恰好针对这类现场痛点做了针对性的曲面处理。叶片采用大升力角螺旋缠绕构型，沿中心主轴呈120度相位差排布，连续扭转的曲面能让任意方向来流都在叶片段形成稳定升力分量，不用额外加装对风装置就能捕获全向来风能量，低风速段的启动扭矩比直叶片构型高出近四成。叶片与中心主轴之间设置了三层环形支撑盘，支撑盘边缘做了圆弧过渡倒角，既避免叶片长悬臂带来的高频振颤，又不会因为支撑结构过多打乱叶片表面的流场连续性，支撑盘与主轴的配合面预留了0.02mm的过盈公差，压装后不需要额外焊接固定，就能抵消叶片旋转时产生的离心拉应力。叶片本身的曲面做了变厚度处理，叶尖位置厚度收窄至3mm，降低叶尖涡流带来的能量损耗，靠近主轴的叶根位置厚度增至8mm，匹配支撑盘的卡槽结构，把气动载荷均匀分散到三层支撑点位上，不会出现单点应力过载导致的叶片断裂问题。中心主轴顶端设置了红色流线型端帽，既可以遮挡主轴顶端的紧固件避免雨水锈蚀，又能梳理顶端绕流，减少主轴尾流对上层叶片的气动干扰。叶片表面做了光滑曲面连续处理，相邻曲面的G2连续曲率误差控制在0.1度以内，加工时可以采用一体铺层成型工艺，不需要额外拼接打磨，就能降低表面粗糙度带来的摩擦阻力。这套结构没有多余的外露连接件，日常运维时只需要定期检查支撑盘与主轴的配合紧度，不用频繁调整叶片安装角度，适配城郊、山区这类风向多变的分布式发电场景，在紊流风场下的运行稳定性远优于传统水平轴风机，也不会因为对风机构故障导致发电效率骤降。叶片的螺旋升角经过反复调试，旋转时不会产生明显的气动噪音，临近居民区安装也不会造成噪音污染，蓝色的叶片外表面做了抗紫外线涂层处理，长期户外暴晒也不会出现材质老化脆化的问题。
