8mm规格轴用箭敲配套结构件设计

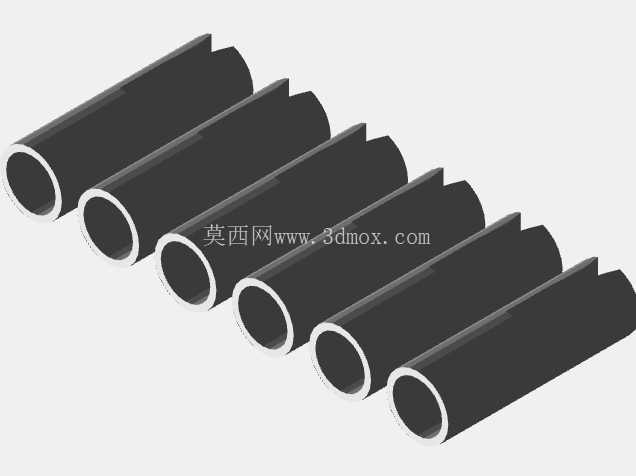

　　在户外射箭器材的配套辅件生产领域，轴箭敲是箭支组装、调试环节里使用频率极高的小尺寸工装配件，主要用于8mm直径标准箭轴的敲击装配、尾钉固定以及局部形变校正，这类零件虽然单个体积不大，但对尺寸一致性、结构强度的要求并不低，一旦套筒内径公差超差，要么会在敲击时刮伤箭轴表面的碳纤维或铝合金基材，要么会出现配合间隙过大导致敲击受力偏斜，直接造成箭支同轴度偏差，影响后续发射精度。从结构设计逻辑来看，这款零件采用了一端封闭导向、一端开槽弹性收口的套筒式结构，整体为薄壁圆筒形态，内径严格匹配8mm标准箭轴的外径公差带，单边壁厚控制在1.2mm左右，既保证敲击时的结构刚性，不会因为锤击力出现筒身塌陷变形，又能控制整体重量，方便操作人员单手握持使用。

　　筒身末端的对称开槽设计是整个零件的核心功能结构，开槽长度占到筒身总长度的三分之一，两个开槽瓣具备适度的弹性形变空间，在套入箭轴时可以自适应微小的直径偏差，避免硬配合造成的卡滞，同时在敲击过程中，开槽结构可以让敲击力均匀分散到箭轴的圆周接触面，不会出现局部应力集中压坏箭轴表层的情况。从安装和使用边界来看，这款零件不需要额外的固定基座，属于手持操作类工具配件，整体长度控制在45mm，外径10.4mm，成年人单手握持时刚好可以贴合指腹弧度，长时间操作也不会出现硌手的问题。筒身的封闭端做了1.5mm的加厚处理，作为锤击受力面，表面做了平整化处理，避免锤击时出现受力点滑移，同时加厚设计可以提升端面的抗冲击性能，反复锤击也不会出现端面卷边、凹陷的问题。在实际生产场景中，这类零件多采用锌合金压铸工艺成型，也就是对应铸造模的生产范畴，模具设计时需要重点考虑开槽部位的抽芯结构，避免成型后出现披锋、毛刺，后续只需要简单的 tumble 抛光处理就可以直接投入使用，不需要额外的机加工工序，能够很好地控制批量生产成本。

　　在射箭场馆的日常运维、个人玩家的箭支调试场景里，这类小配件的损耗率并不低，因为每次敲击都会对筒身造成微小的冲击形变，当开槽部位的弹性下降、内径出现磨损扩大时就需要更换，因此对零件的互换性要求很高，建模时需要严格控制各部位的尺寸公差，尤其是内径的圆柱度公差，要保证整批零件的内径偏差控制在0.05mm以内，确保任意一个零件都能顺畅套入标准8mm箭轴，不会出现松紧不一的情况。从结构优化的角度来看，筒身外壁可以做细微的网状滚花结构，提升握持时的摩擦力，避免手上沾有汗液或者箭蜡时出现打滑的情况，不过考虑到压铸工艺的成型难度，滚花的深度要控制在0.2mm以内，避免模具填充困难造成缺料。

　　另外，开槽的根部做了R0.5的圆角过渡，避免应力集中导致开槽部位在反复受力后出现开裂，这个细节是很多同类容易忽略的点，不少市售同类产品在使用一段时间后会从开槽根部断裂，就是因为没有做圆角过渡，应力长期集中在直角切口位置最终导致疲劳失效。在三维建模过程中，需要重点验证筒身壁厚的均匀性，避免出现壁厚偏差导致的成型缩孔，尤其是封闭端和筒身衔接的位置，要做平缓的壁厚过渡，不能出现壁厚突变，否则压铸成型后会出现表面缩痕，影响零件的外观和结构强度。同时要考虑到铸造拔模的斜度，筒身外壁设置0.5度的拔模斜度，内壁因为是核心配合面，拔模斜度控制在0.2度以内，既保证模具可以顺利开模，又不会影响内径的配合精度。这类零件虽然属于小型五金配件，但在实际使用场景中承担的作用十分关键，直接影响箭支组装的效率和最终的装配精度，设计时不能因为零件尺寸小就忽略结构细节，每一处尺寸、每一个倒角、每一条开槽的参数，都要结合实际使用时的受力情况、操作习惯、生产工艺来综合确定，才能做出既好用又耐用、同时适合批量生产的合格产品。
