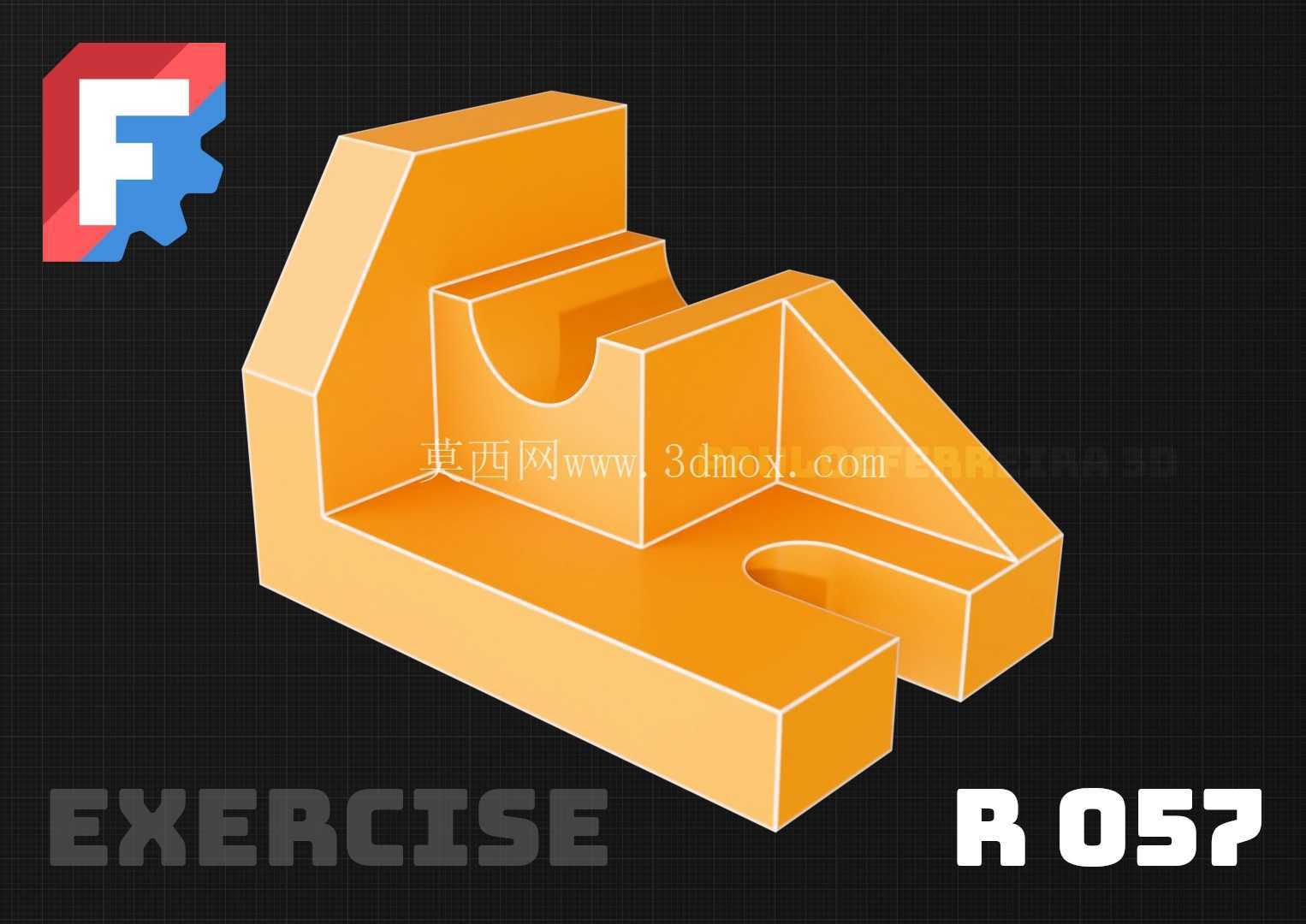

FreeCAD入门练习用异形支撑结构件

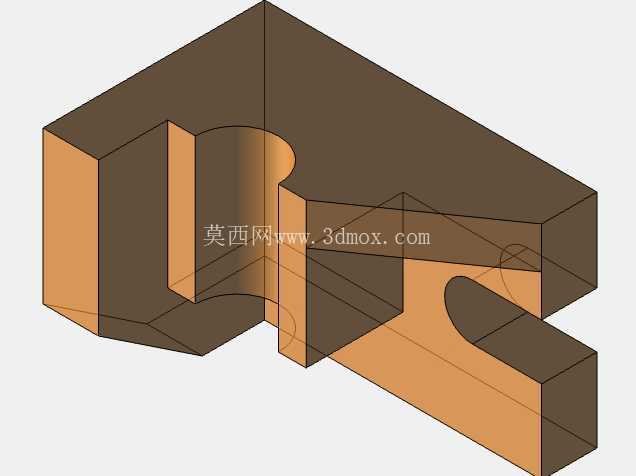

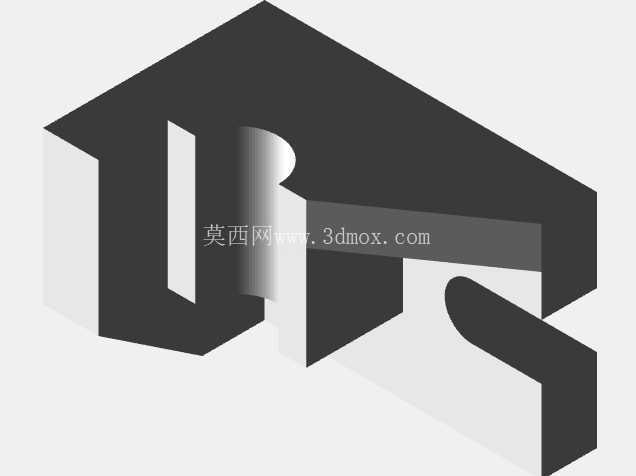

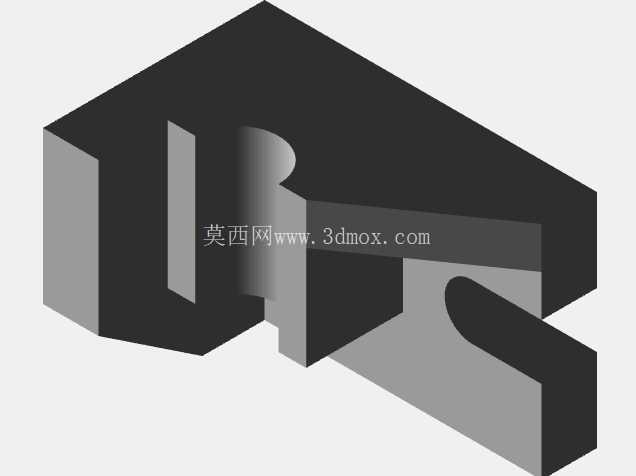

　　这类异形支撑结构件常出现在小型工装夹具、非标自动化设备的定位支撑工位，以及小型铸造工装的模芯配套构件场景中，日常产线里多用来承担单侧限位、工件承托的功能，部分同构型零件也会作为教学实训的建模考核样件，用来检验建模者对多特征叠加、圆弧过渡、槽位切除等基础操作的掌握程度。从结构功能来看，该零件底部为L型平直基座，基座平面上开设的U型通槽是核心安装定位结构，安装时可通过U型槽调整固定位置，适配不同间距的安装孔位，降低安装时的孔位对位精度要求，基座的垂直立面与水平底面的垂直度公差需控制在0.02mm以内，保证安装后支撑面的水平度，避免承托工件时出现倾斜偏移。

　　零件上部的两个凸起立板之间开设的半圆弧形槽，是用来适配圆柱类工件的定位面，圆弧槽的半径公差需控制在IT7级，保证与圆柱工件的贴合面接触面积不低于80%，避免局部应力集中导致工件磨损或支撑失稳，立板外侧的三角加强筋连接立板与底部基座，用来提升立板的侧向抗载荷能力，当侧向承受150N以内的径向推力时，立板的形变量可控制在0.01mm以内，满足常规轻载定位场景的使用需求。

　　设计这类零件时，首先要明确安装边界条件：底部基座的总长度、宽度需匹配安装工位的预留空间，基座厚度要满足M6规格内六角螺栓的沉头安装深度要求，避免螺栓头突出基座平面影响放置平稳性；上部圆弧槽的中心高度要匹配被支撑工件的中心高要求，保证工件安装后与其他工位的同轴度误差在允许范围内。建模过程中需优先绘制底部基座的草图，完成凸台拉伸后再处理U型槽的切除特征，之后依次绘制上部立板、圆弧槽、加强筋的特征，所有棱边都要做0.5mm的倒角处理，避免锐边划伤操作人员，同时也能消除铸造或3D打印过程中的应力集中点，减少零件成型后的开裂风险。

　　从实际应用的适配性来看，这类结构件既可以作为铸造工艺的实训建模样例，帮助初学者理解铸造零件的拔模斜度设置、壁厚均匀性要求——该零件所有壁厚均控制在5mm，无局部过厚区域，避免铸造时出现缩孔缺陷，也可以直接通过3D打印或数控铣削加工成实物，用于小型教学实验平台的工件定位工位，替换易磨损的原有支撑件。在建模思路上，这类练习件刻意整合了拉伸、切除、筋特征、圆角、倒角等最常用的机械建模特征，没有冗余的复杂曲面，适合刚接触三维建模的从业者熟悉特征命令的逻辑，理解从二维草图到三维实体的转化过程，同时也能通过这个零件练习工程图的标注规范，掌握形位公差、尺寸公差的标注方法，为后续复杂零件的设计打下基础。需要注意的是，这类零件如果用于实际生产场景，圆弧槽的表面粗糙度需达到Ra1.6，避免刮伤被支撑工件的表面，U型槽的内壁粗糙度达到Ra3.2即可，满足螺栓穿过时的滑动调整需求，基座的底面需做磨削处理，保证平面度误差不超过0.015mm，安装后不会出现晃动。
