可3D打印施莱歇尔K7滑翔机复刻作品

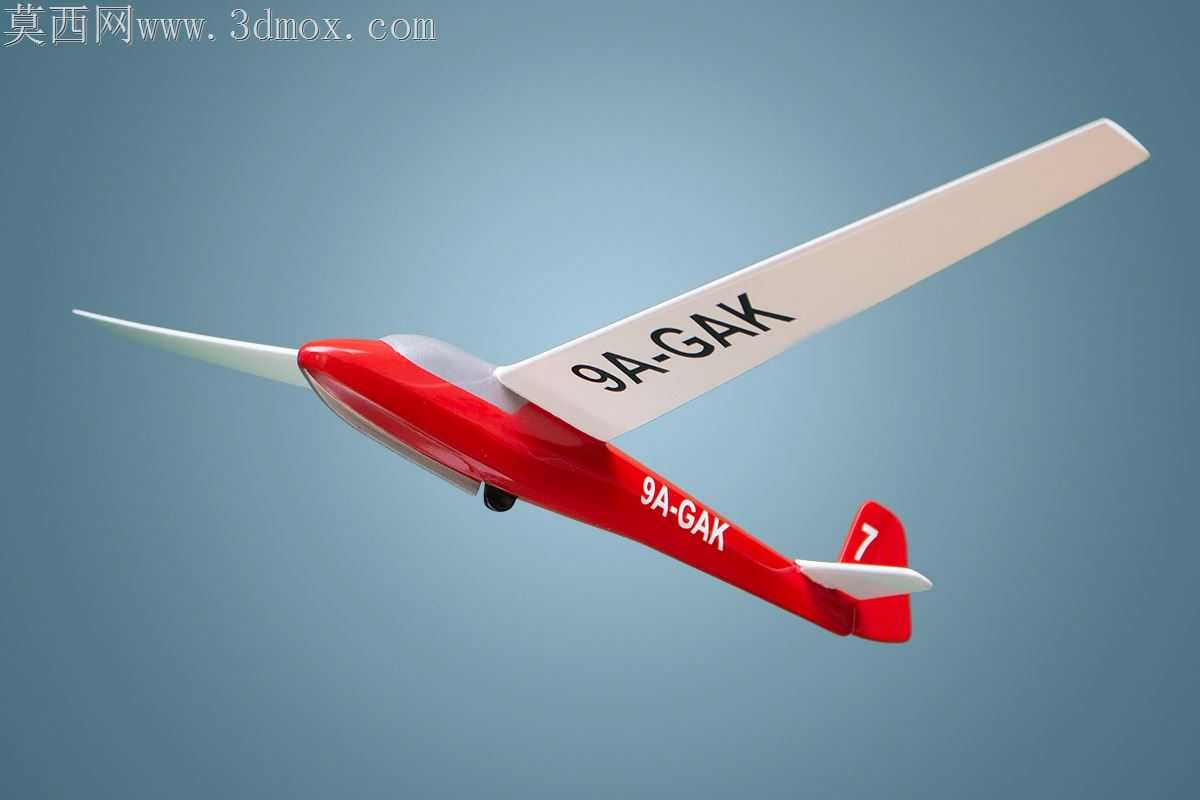

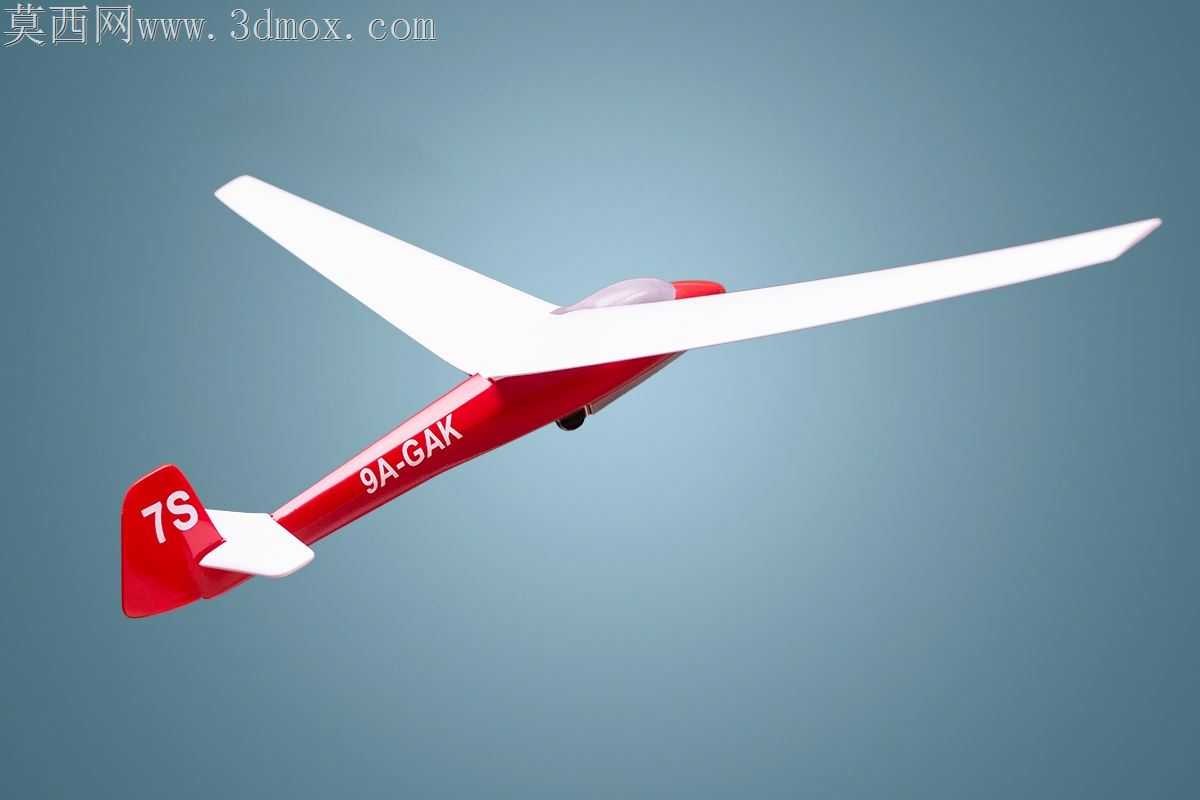

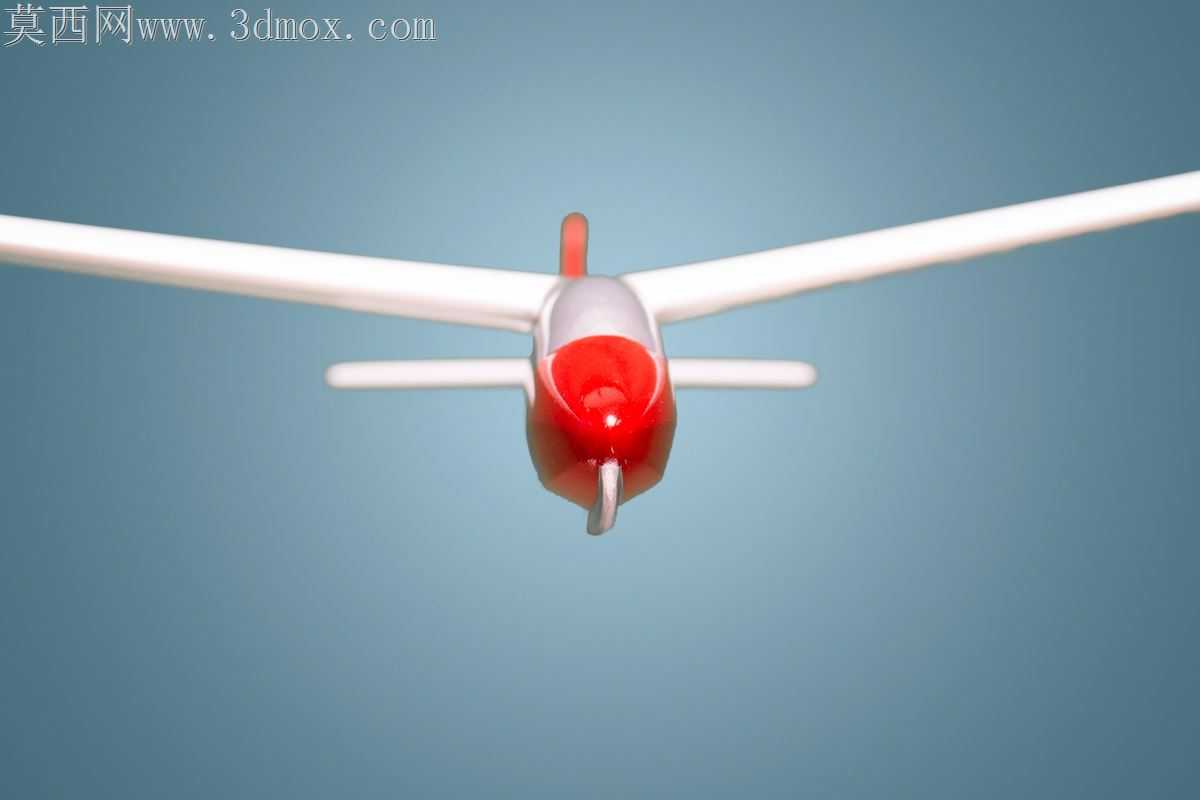

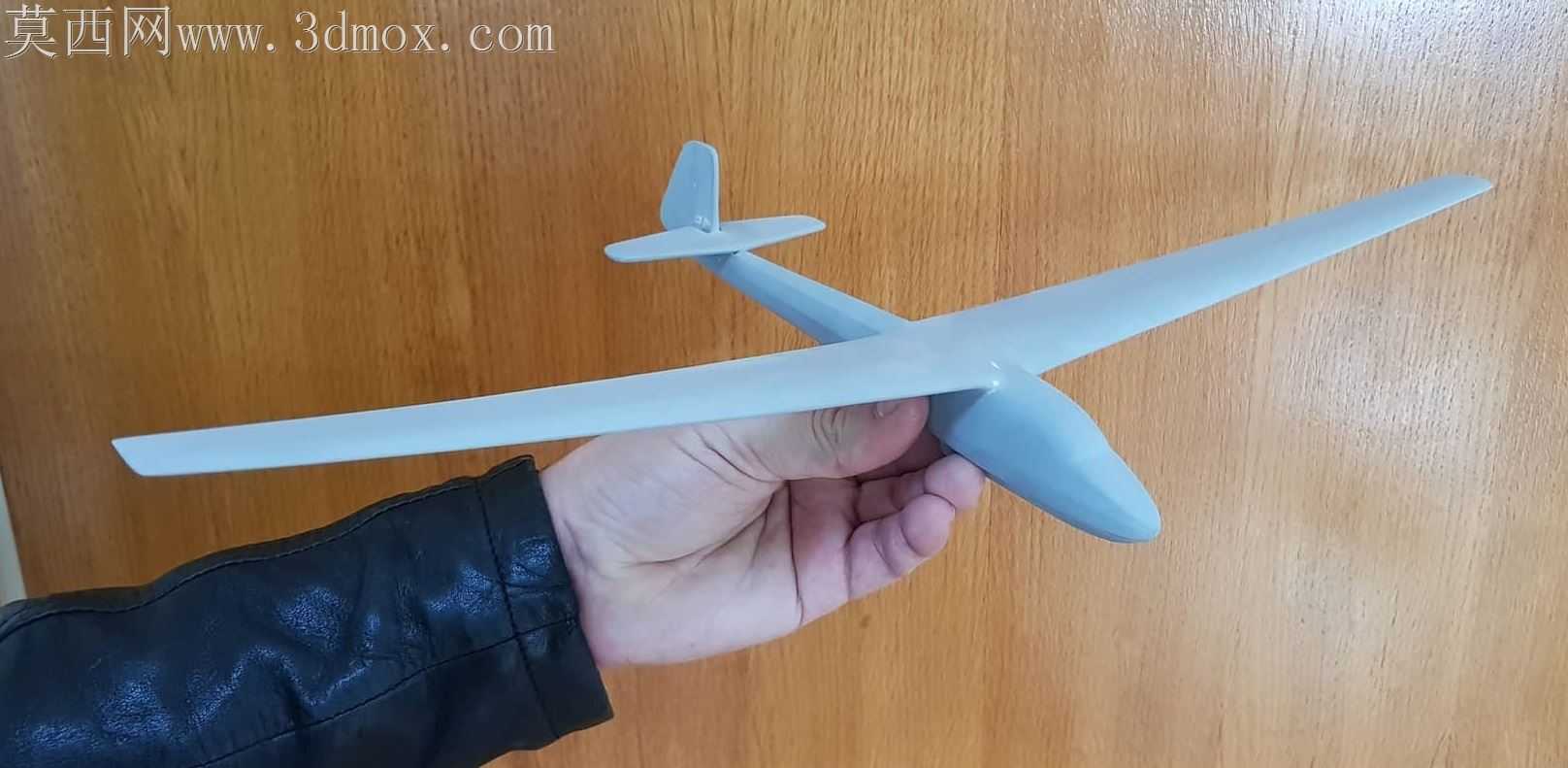

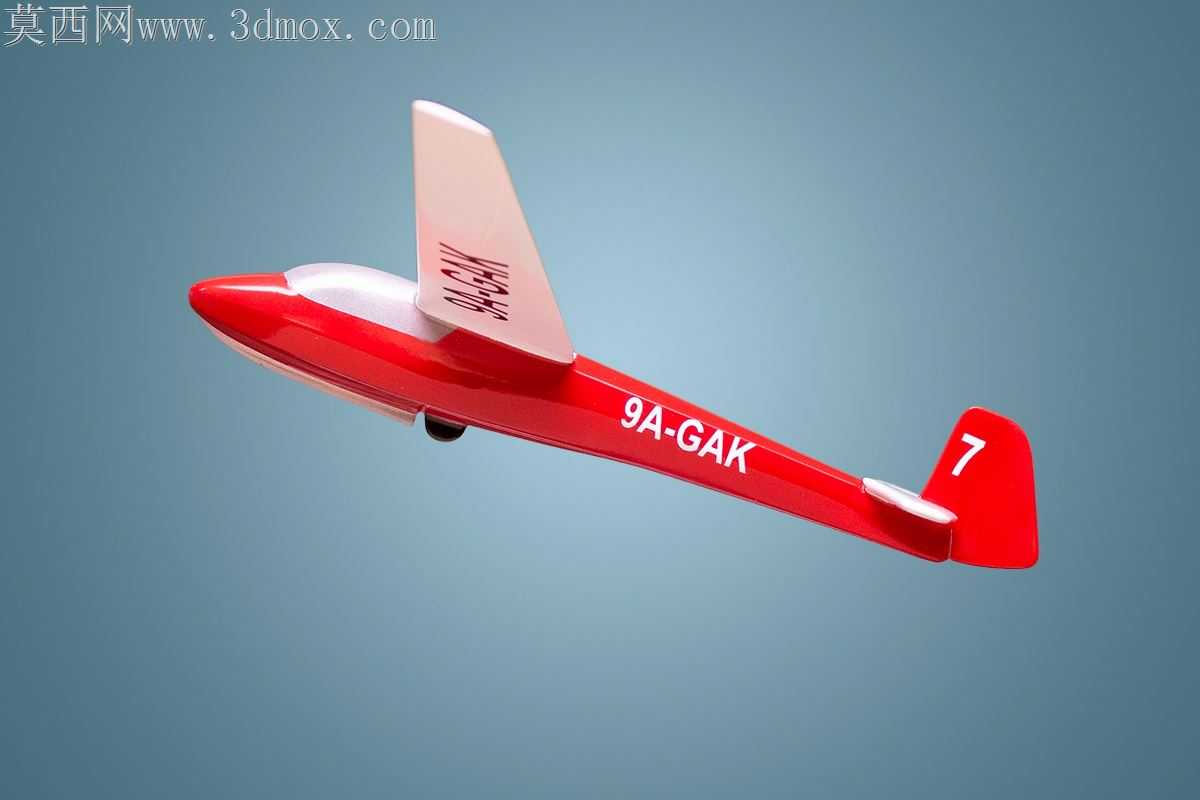

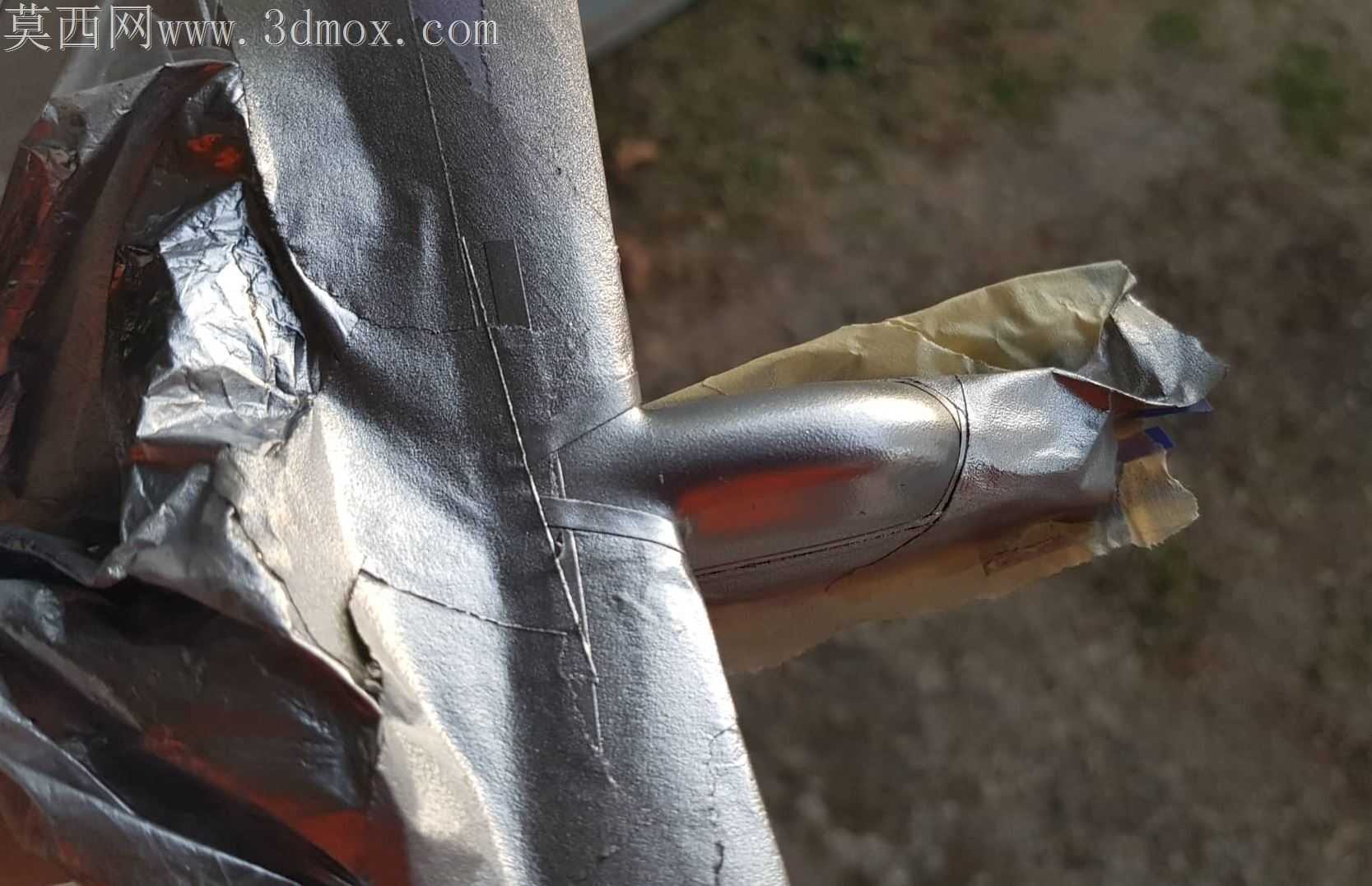

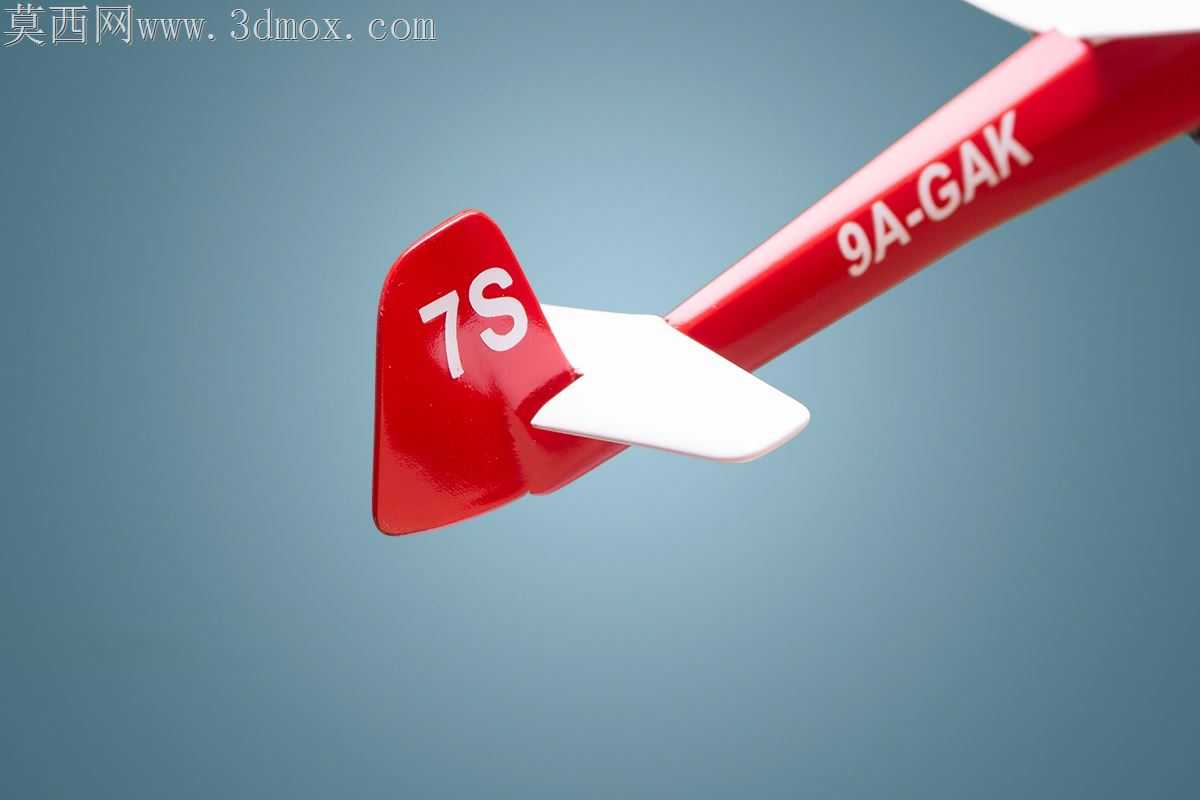

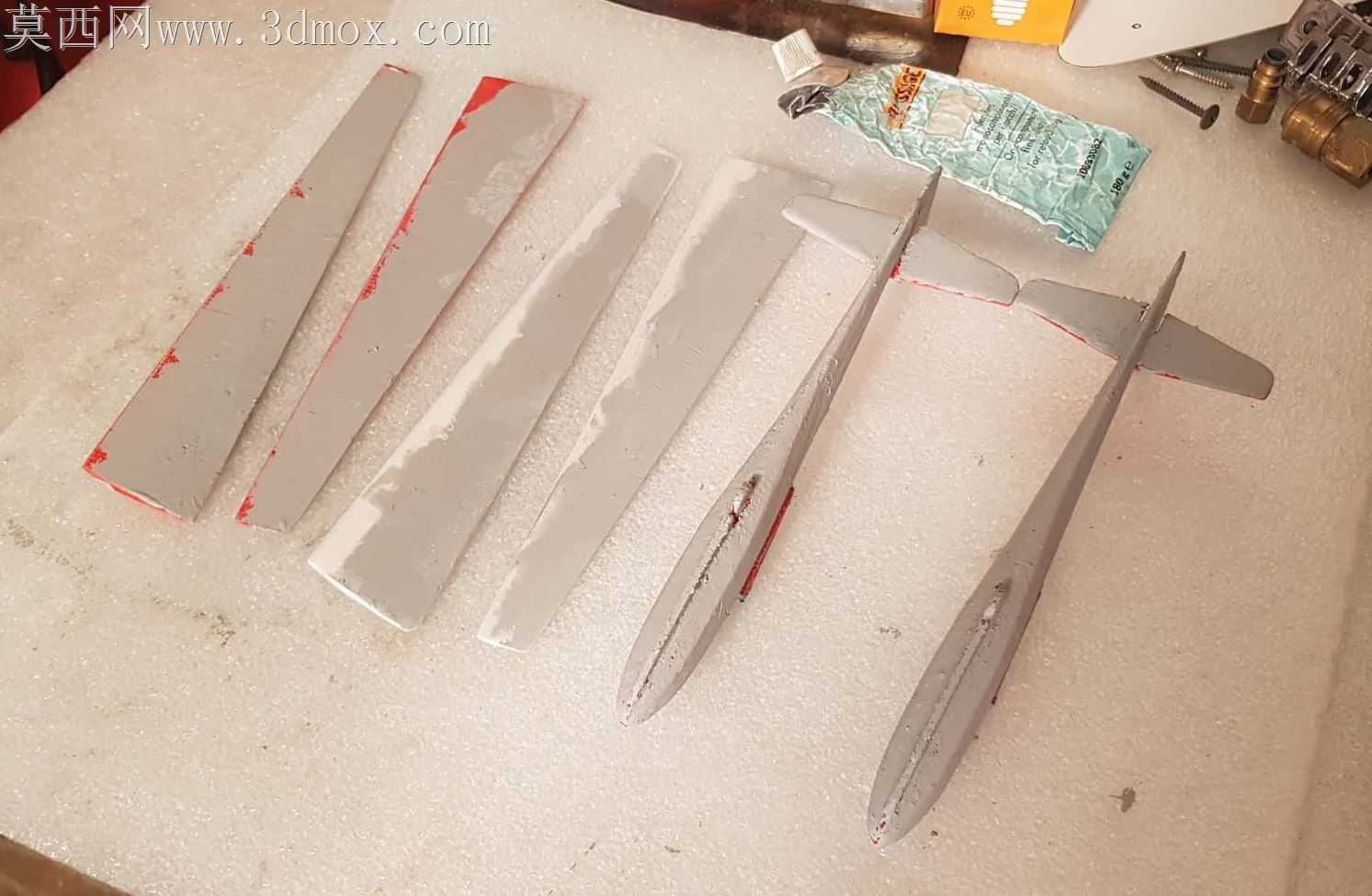

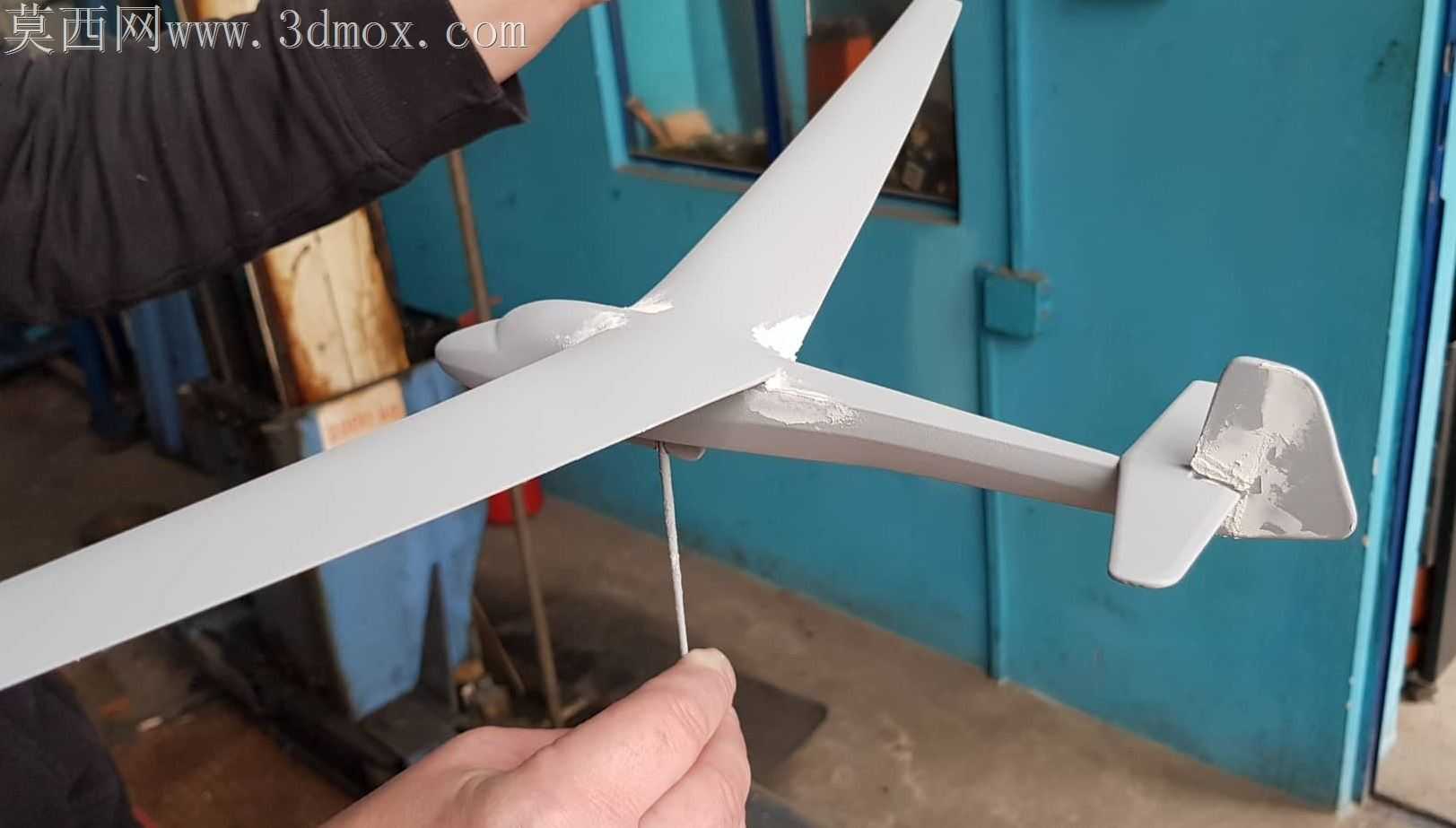

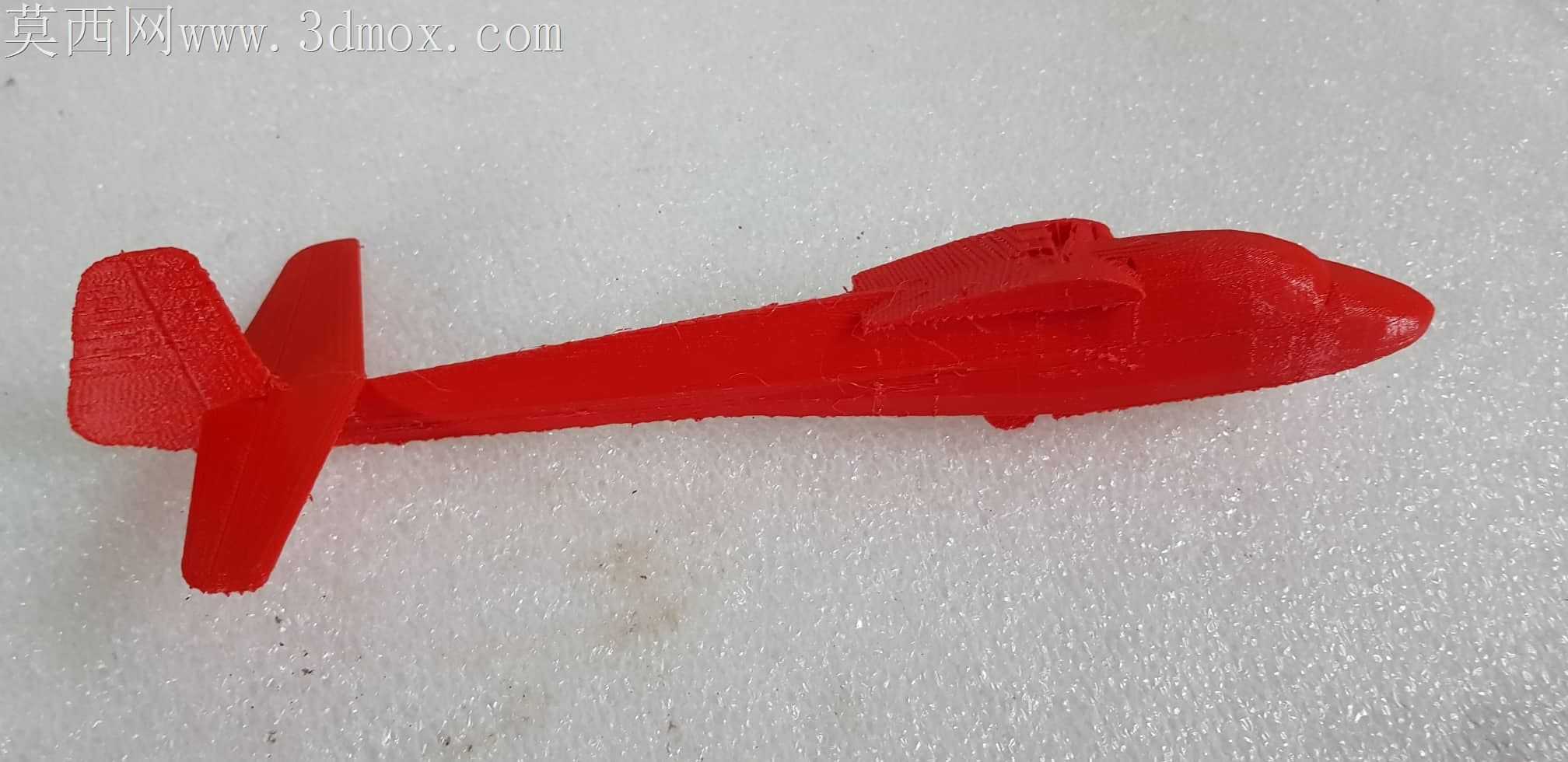

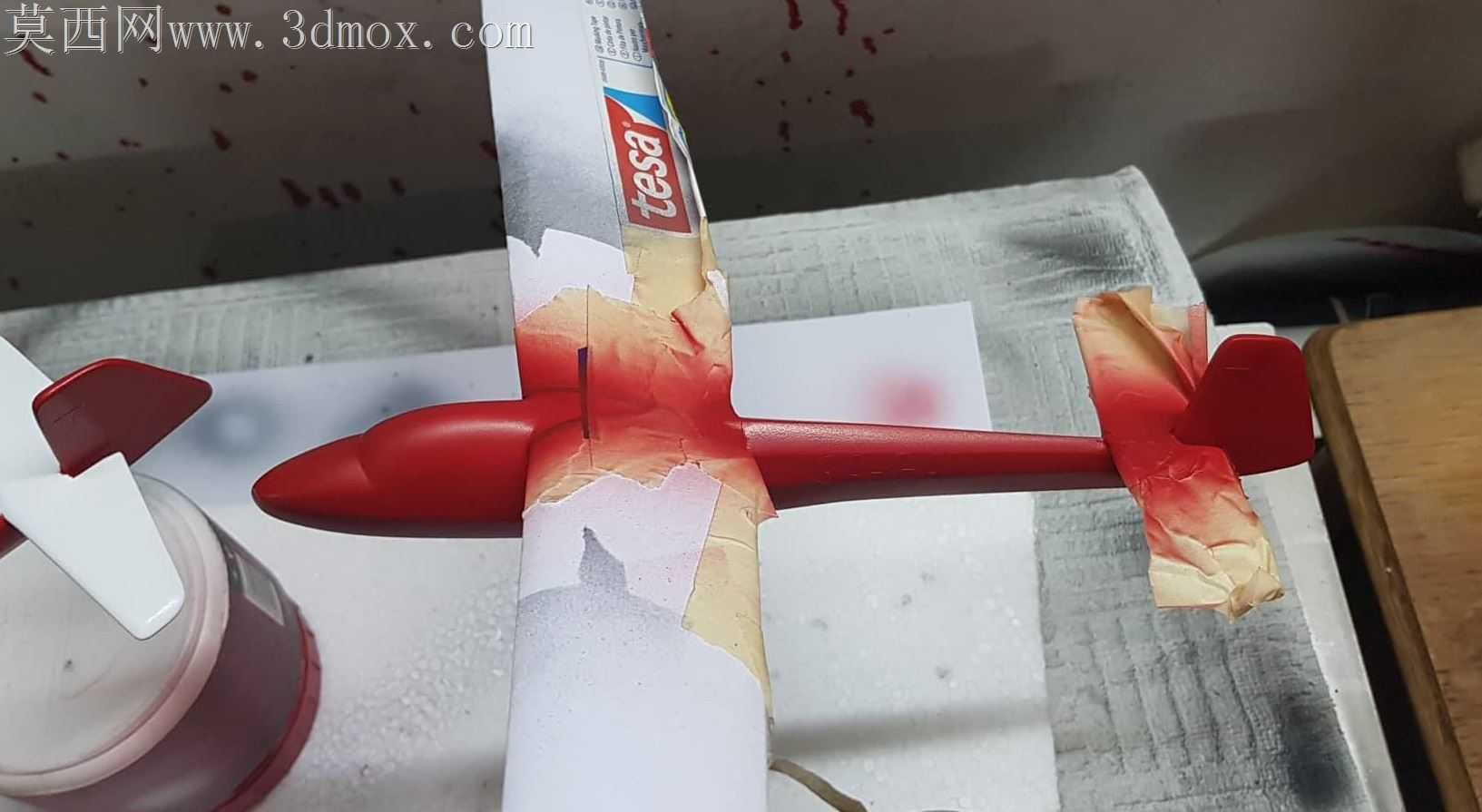

FDM熔融沉积打印航模最容易出现的层纹积瘤、薄壁翘曲问题，在这款滑翔机的机身与机翼对接区域被针对性做了结构适配。常规航模打印常把翼根与机身做一体化打印，大跨度机翼的悬垂角度超过45度就需要大量支撑，拆除支撑后不仅表面打磨工作量陡增，翼根处的受力层还会因为支撑接触面的层间结合力不足，落地滑跑时容易出现翼根断裂的隐患。这款模型把机身和机翼做了拆分打印设计，拆分界面特意选在翼型最大厚度往后3毫米的位置，这个位置的曲面斜率平缓，打印时不需要额外添加支撑，拆分后的两个零件接触面做了0.15毫米的公差预留，刚好适配PLA耗材打印后的冷却收缩量，粘接时不需要反复打磨修配，用快干型环氧胶就能实现严丝合缝的贴合。机身头部的整流曲面没有做等壁厚处理，靠近机头配重舱的位置壁厚加厚到2.2毫米，既可以容纳调整重心用的铅粒配重，也能避免轻微擦碰时机头出现碎裂。尾翼与机身的连接位做了嵌入式的定位凸台，凸台高度只有1.2毫米，不会在机身外表面留下明显的拼接痕迹，还能保证尾翼安装时的角度偏差控制在0.5度以内，避免飞行时出现不必要的偏航力矩。机翼表面的标识区域特意做了0.1毫米的浅凹槽，喷漆时不需要额外做遮盖胶带定位，漆料流入凹槽后自然形成规整的标识边缘，不会出现漆边毛躁的问题。机身侧面的注册号标识位置也做了同样的凹槽处理，红色机身漆面与白色标识的分界清晰锐利，尾翼上的数字标识凹槽深度控制在0.08毫米，既不会因为凹槽过深积漆糊住数字轮廓，也不会因为太浅导致漆层覆盖后标识模糊。打印时机身采用竖向摆放打印，层纹方向与机身受力方向一致，飞行时机身承受的弯曲载荷刚好顺着层纹方向传递，不会出现层间开裂的问题。机翼打印时采用翼面朝下的摆放方式，翼型的光滑曲面直接贴在打印平台上，不需要打磨就能获得足够光滑的翼面，减少飞行时的摩擦阻力。拆分打印的设计还能适配打印尺寸较小的桌面级3D打印机，不需要大尺寸成型仓就能完成整机组装，打印完成后的零件填充率设置在15%就能获得足够的结构强度，整机重量控制在合理区间，手掷滑翔时的升阻比表现优异，不会因为过重出现滑翔距离过短的问题。
