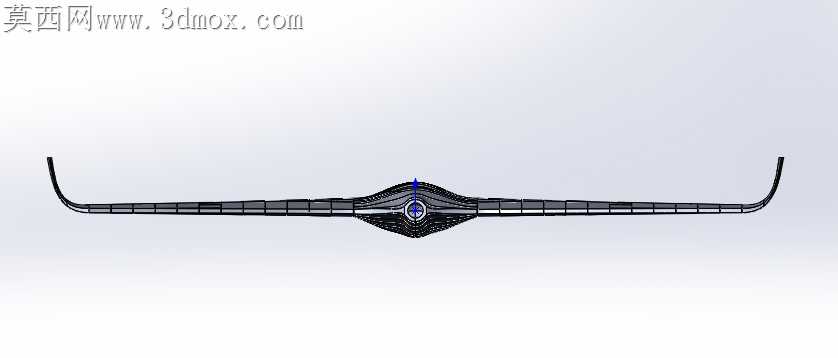

翼展1500mm飞翼布局FPV载机结构设计

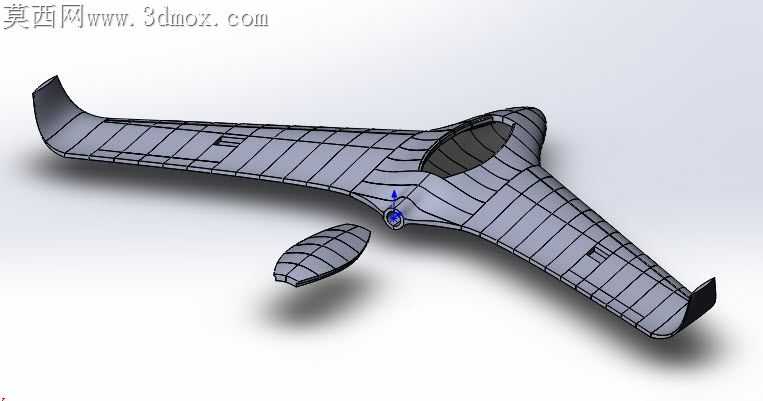

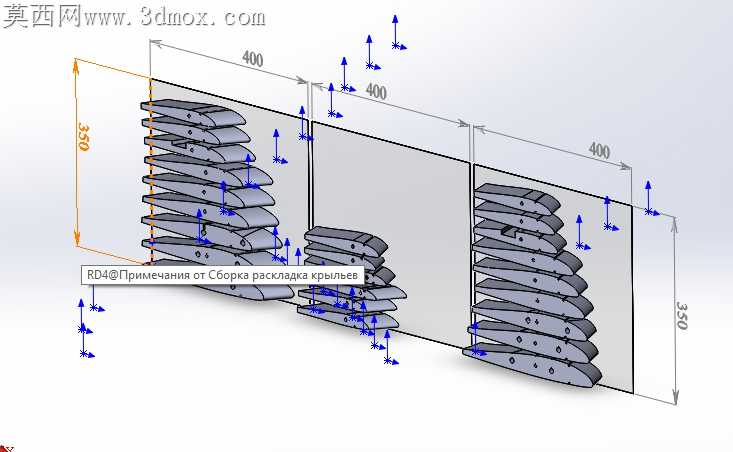

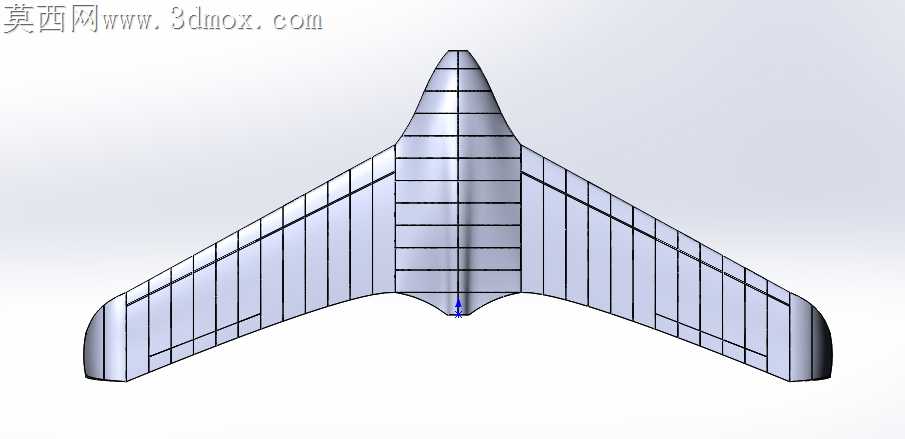

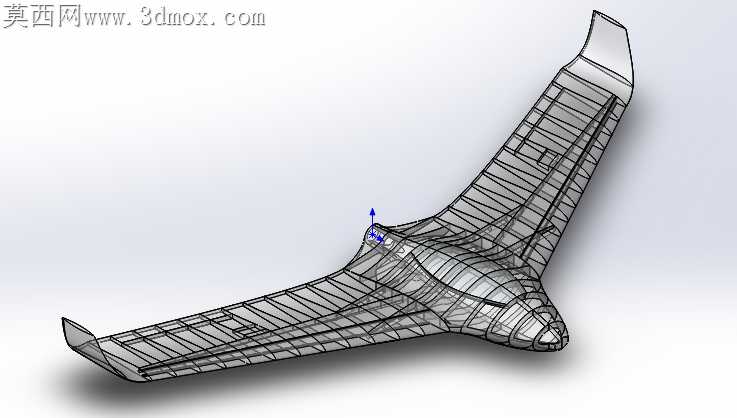

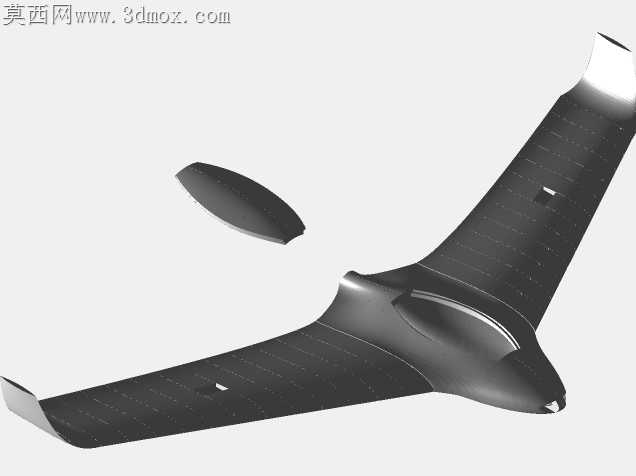

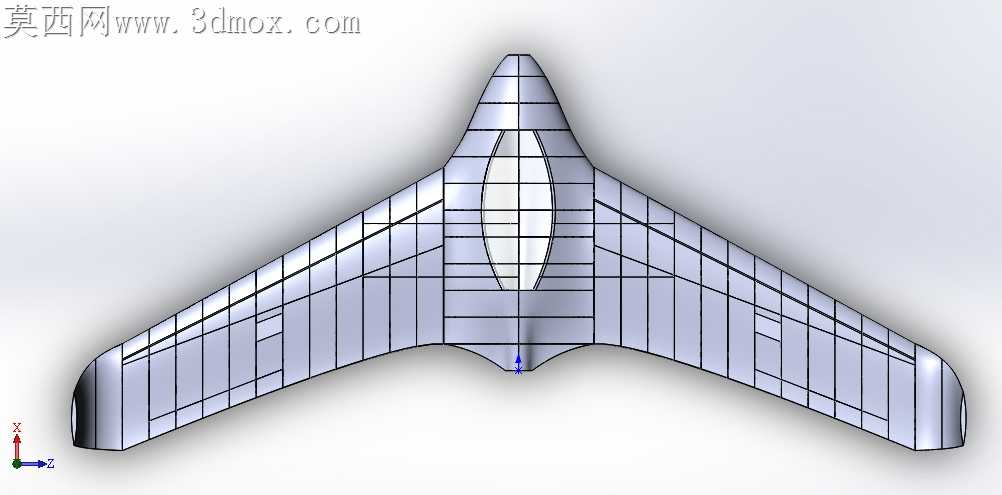

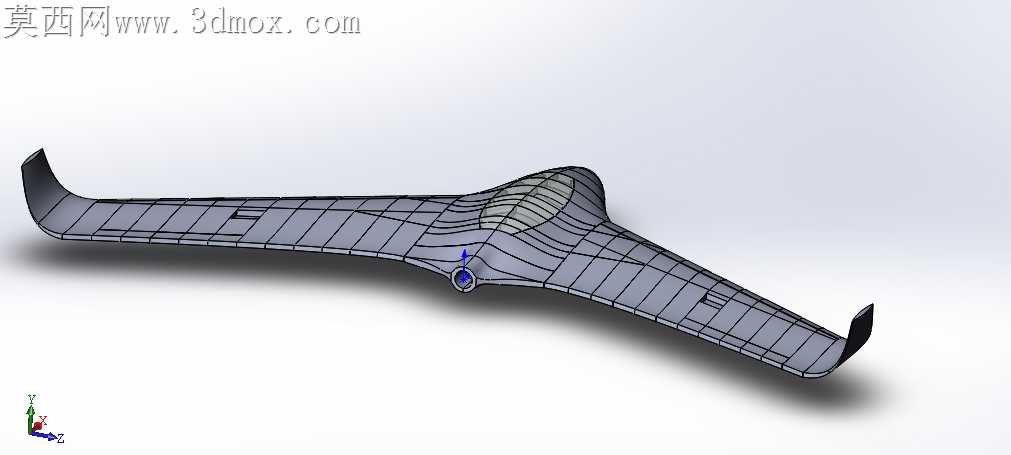

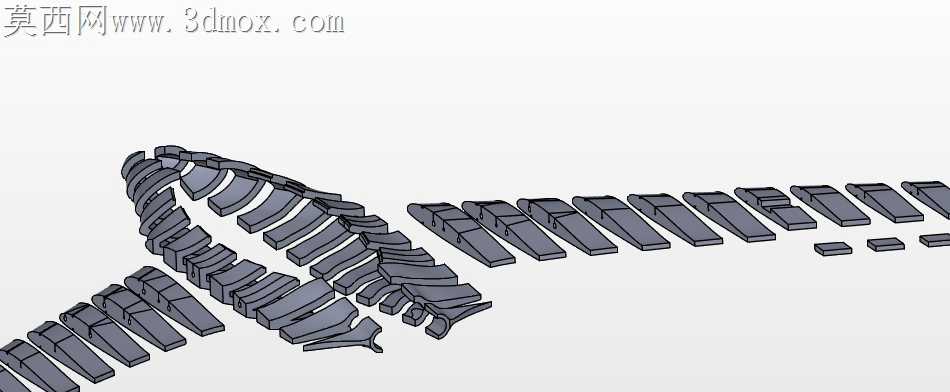

泡沫材质飞翼航模加工时最容易出现翼面翘曲、翼尖变形的问题，这款翼展1500mm的黑色FPV载机在曲面分块阶段就做了针对性的适配调整。翼身融合段的曲面没有追求极致顺滑的无分块效果，而是顺着泡沫热切割的走刀路径划分网格线，每一块曲面的弧度都控制在热丝切割的单次走刀成型范围内，避免多次拼接带来的接缝误差，也减少后期打磨修型的工作量。翼尖处的上反角做了渐变加厚处理，没有采用等厚的薄翼尖设计，降落擦地时不会因为局部应力集中出现翼尖崩裂的情况，日常炸机的维修成本能降低不少。机身中部的设备舱开口边缘做了内嵌式的止口结构，舱盖扣合后不会因为飞行中的气流扰动出现松动，不需要额外打胶固定就能保证舱内的图传、飞控设备不会被气流吹袭，日常换电池、调参数的时候拆装也更顺手。机翼后缘的舵面接缝处预留了0.8mm的装配间隙，贴纤维胶带加固的时候不会因为间隙过小出现舵面卡滞，也不会因为间隙过大导致飞行时气流乱窜影响舵效。机腹处单独拆分的吊舱结构没有和机身做一体化设计，预留了标准的安装孔位，可以根据飞行需求更换电池吊舱或者相机吊舱，不用对机身主体做切割改造就能适配不同的FPV拍摄需求。翼面的网格分块线同时也充当了加强筋的定位标记，贴碳纤维加强片的时候可以直接顺着分块线对齐，不用额外测量定位，粘贴后的加强片受力方向完全顺着机翼的升力传导路径，大机动飞行时机翼的形变量能控制在安全范围内，不会出现翼面颤振的情况。机身头部的座舱曲面做了微收的弧度处理，飞行时迎面气流会顺着曲面平滑过渡到机翼上表面，减少座舱处的气流紊流对飞控空速管数据的干扰，FPV飞行时的姿态数据采集会更稳定。
