SpiderPiGyroid HX

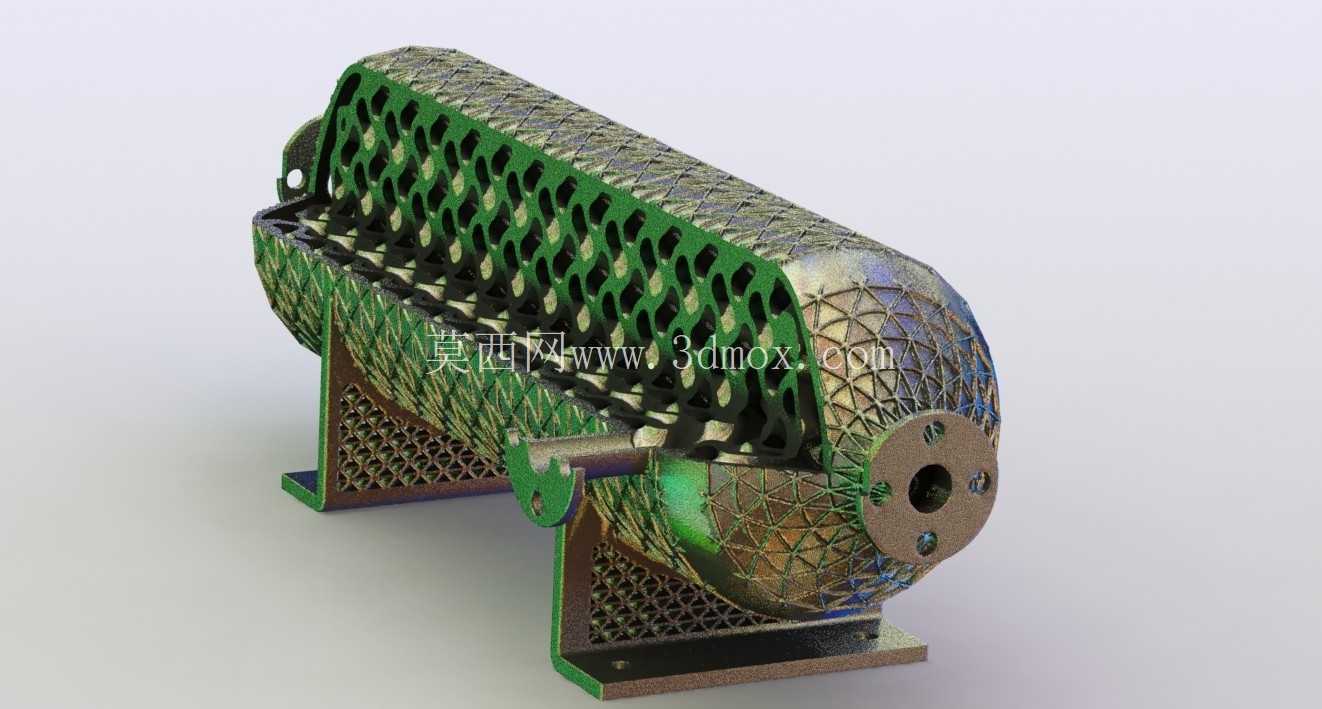

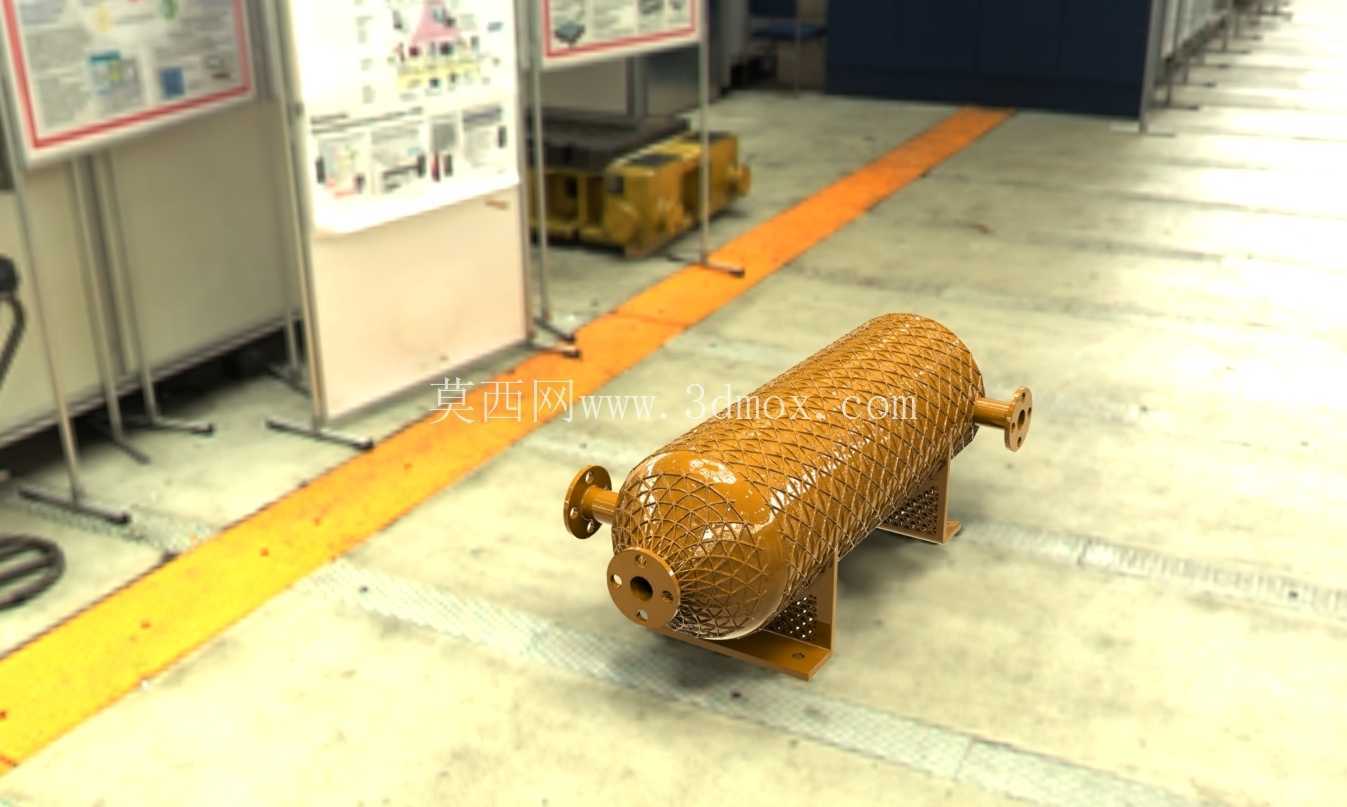

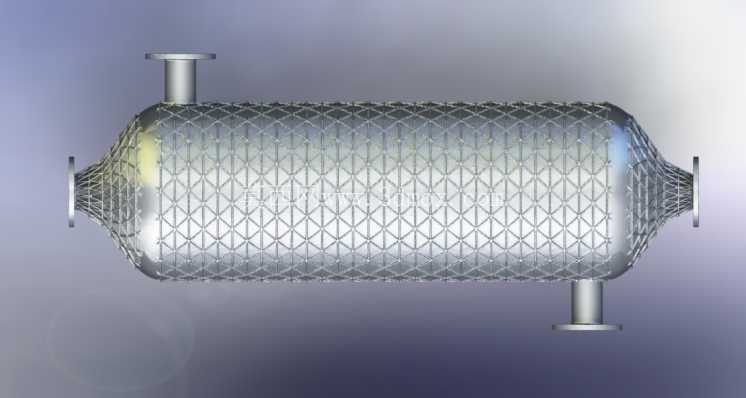

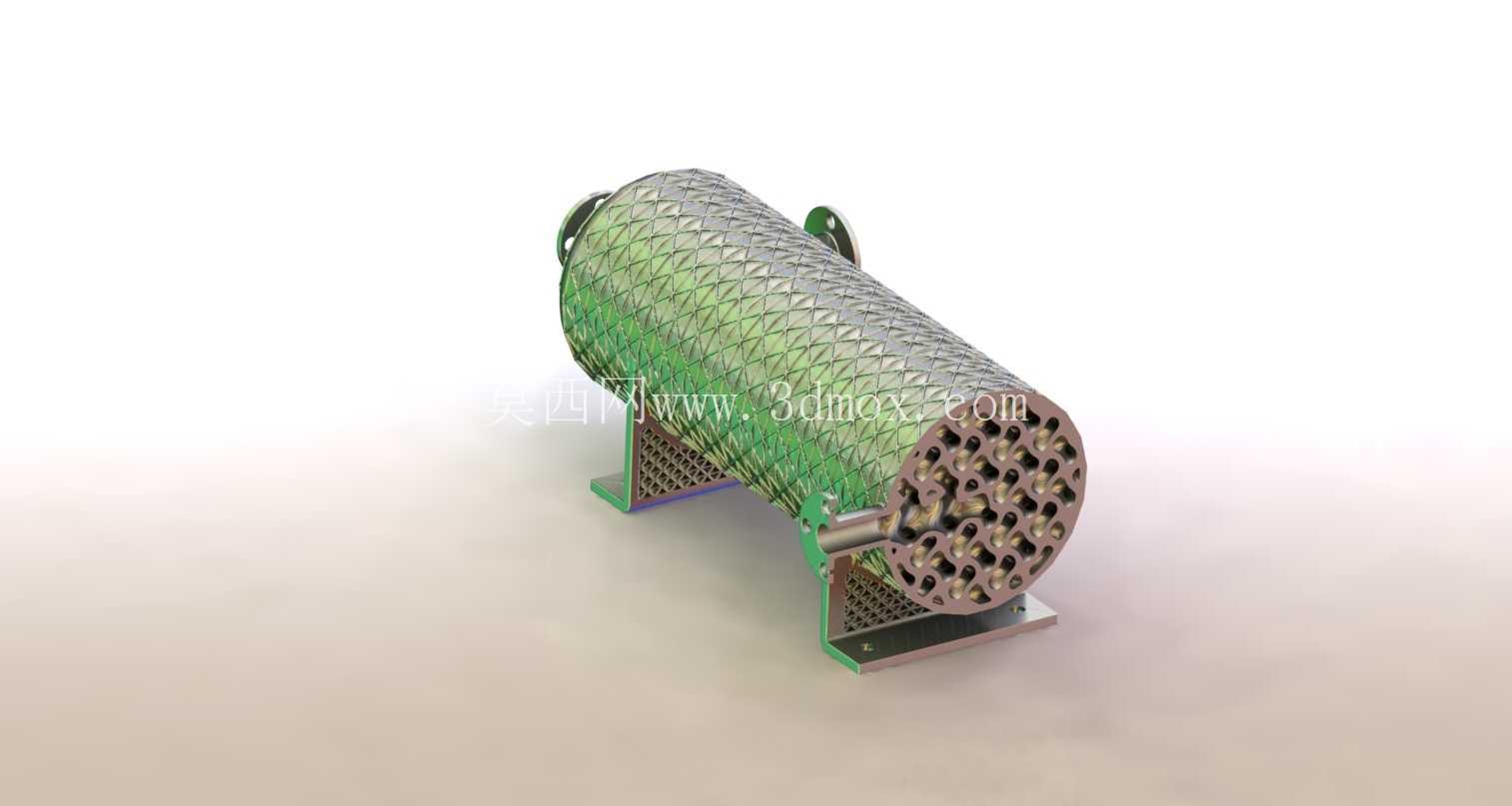

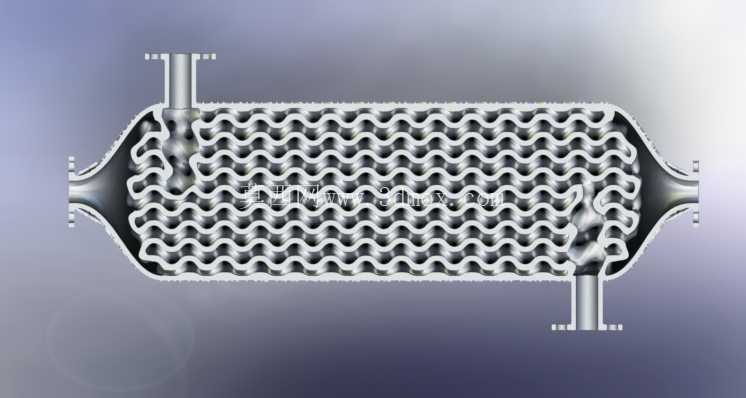

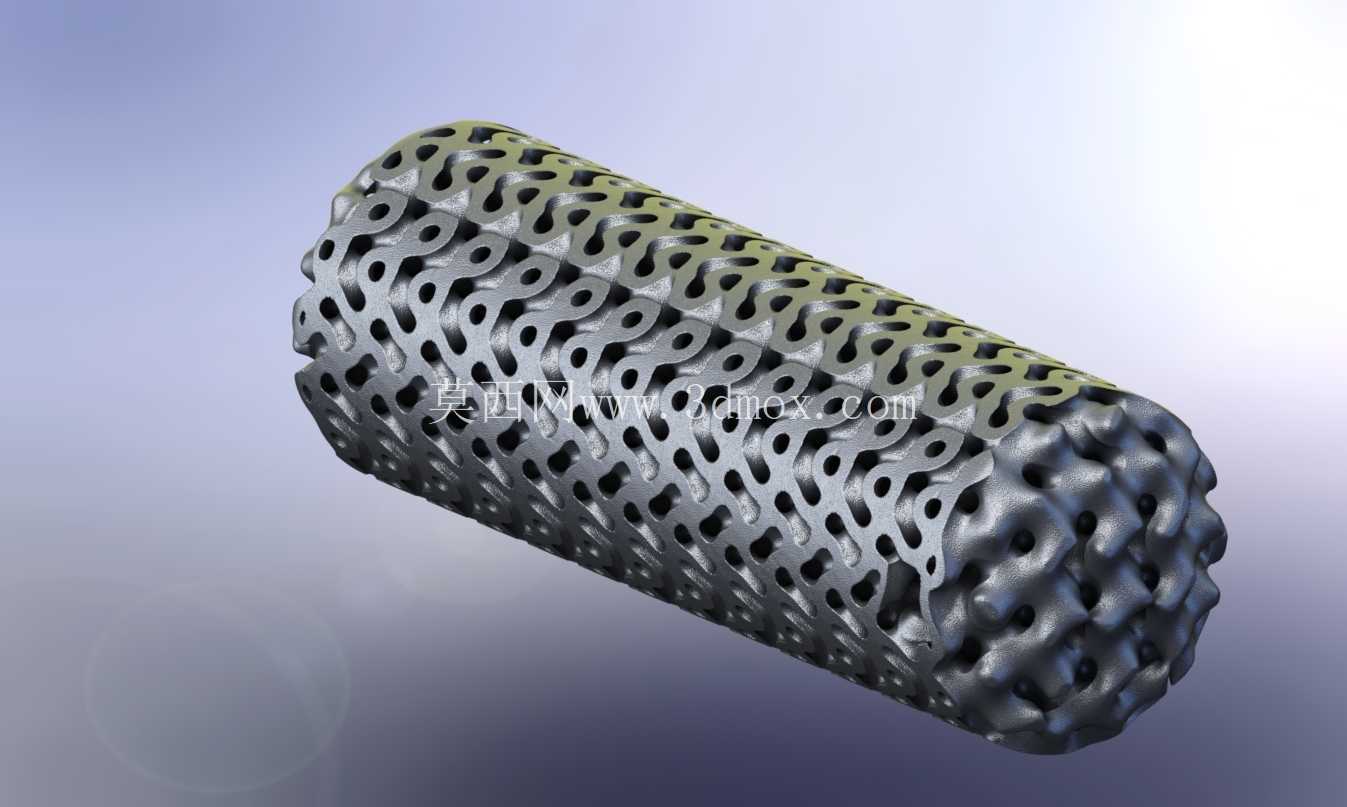

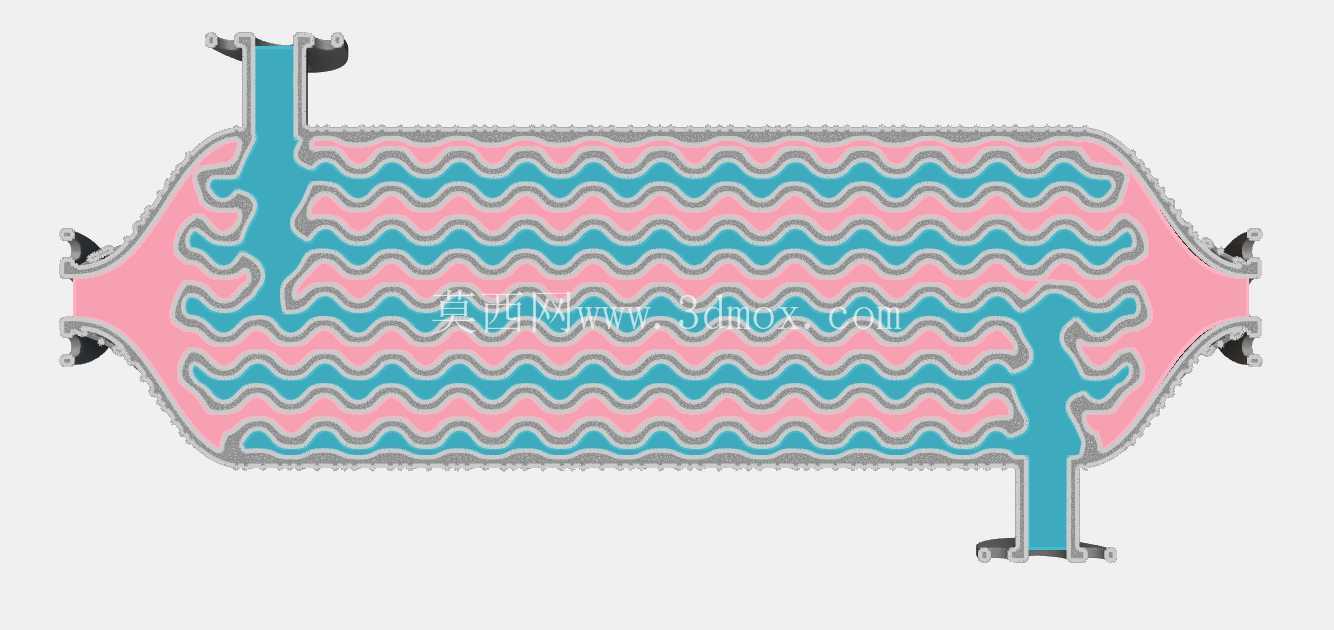

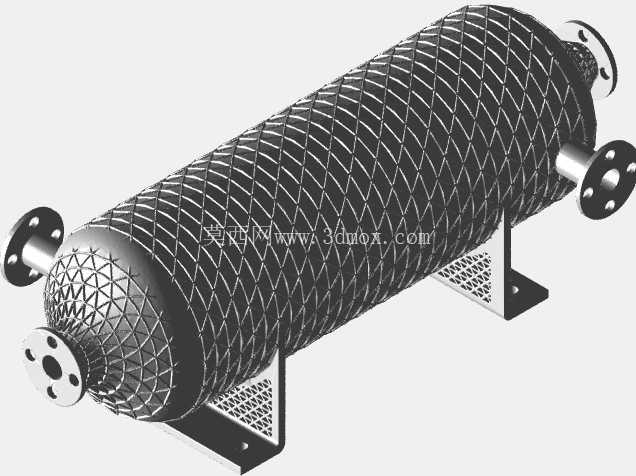

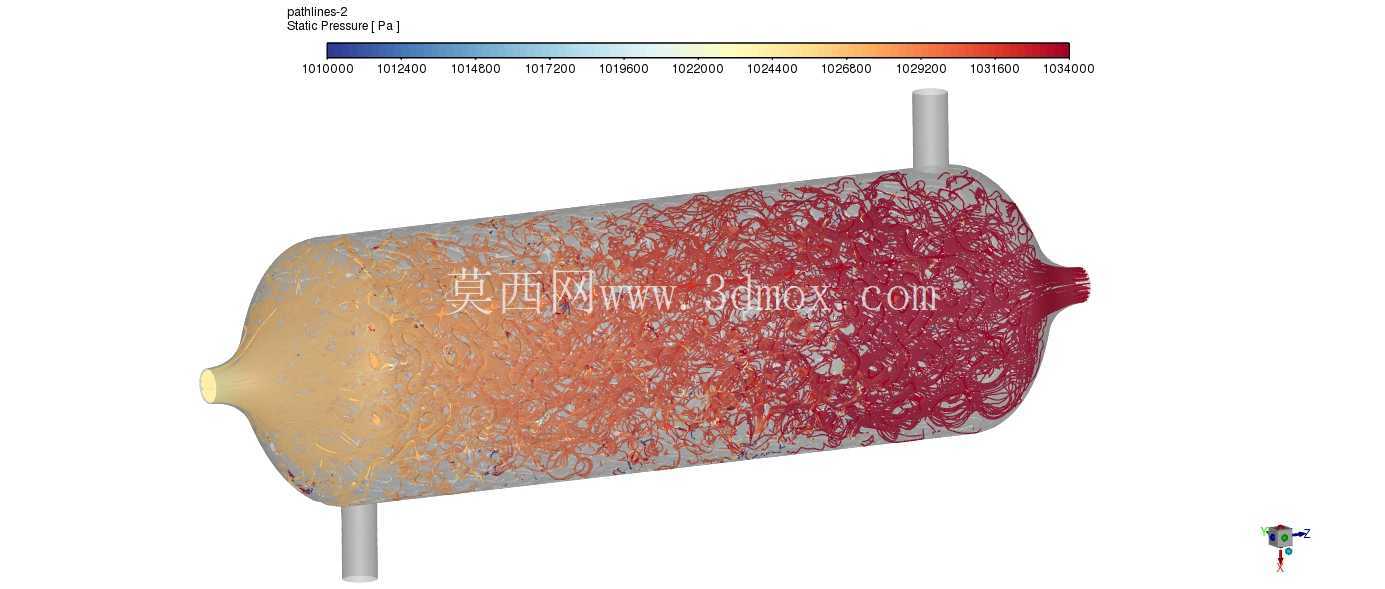

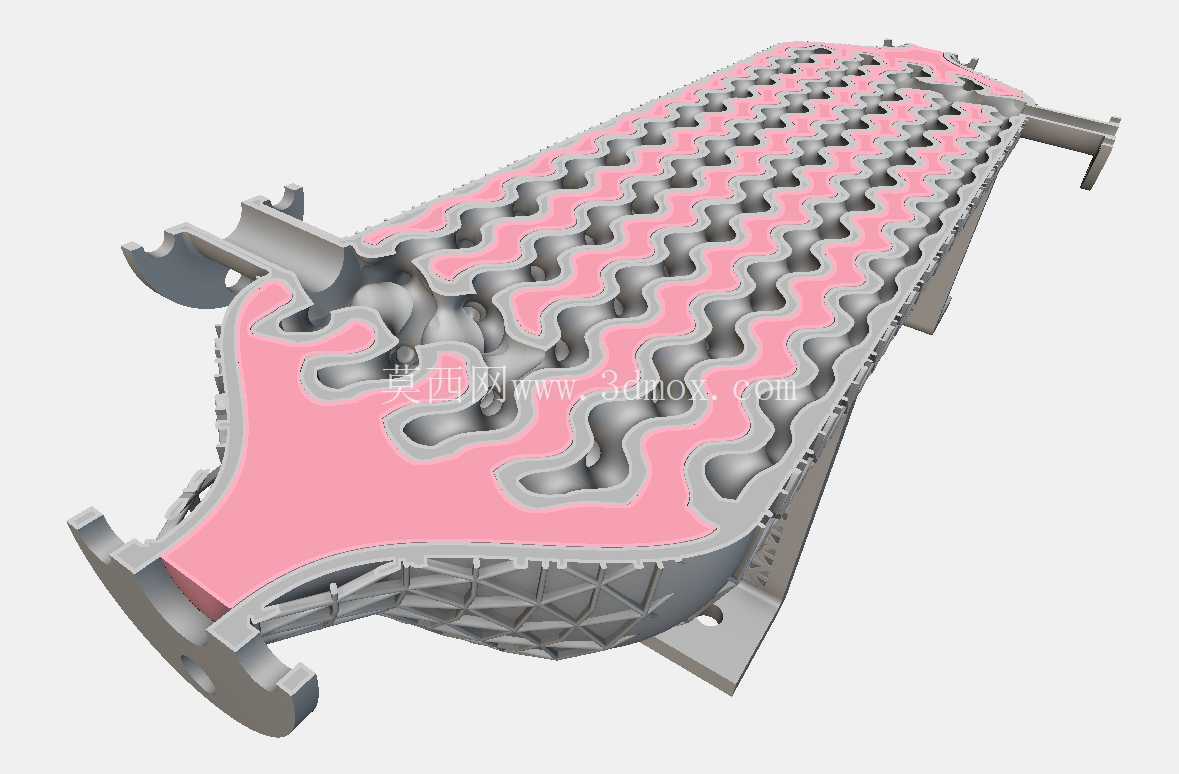

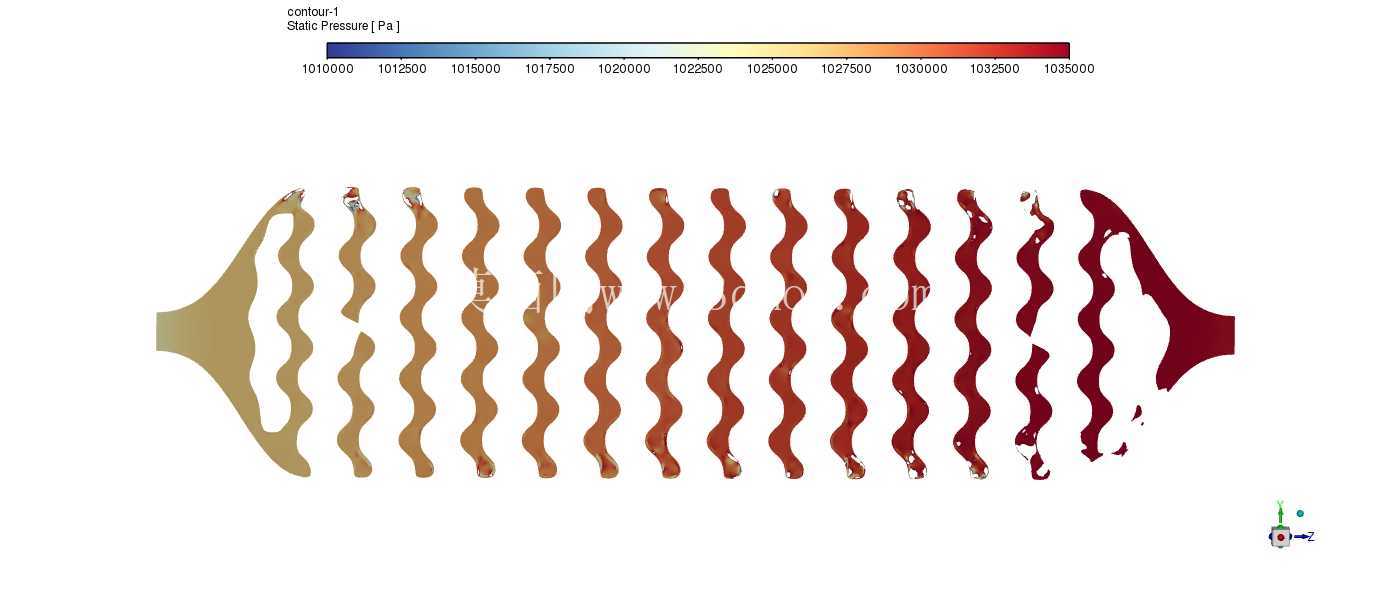

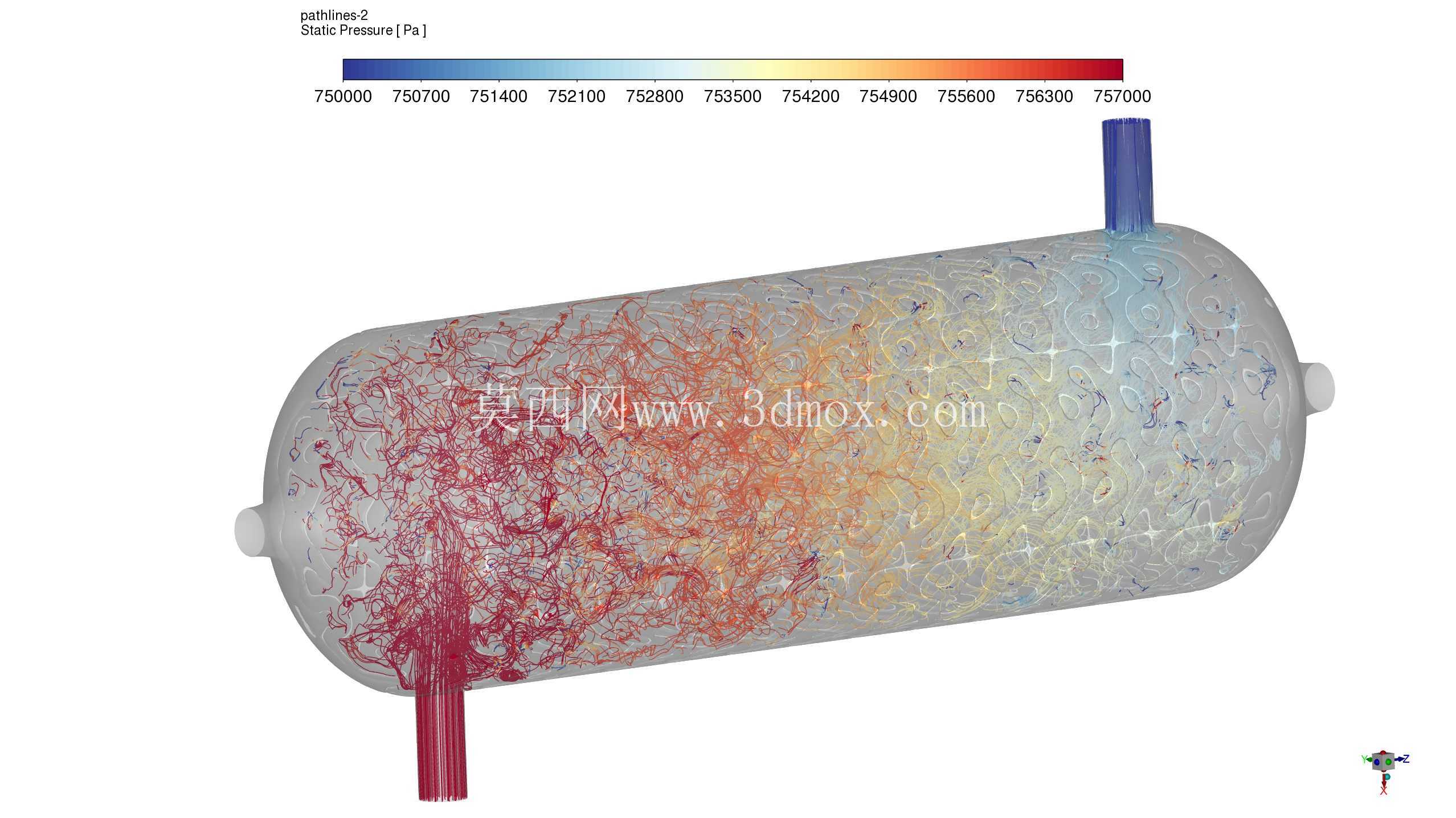

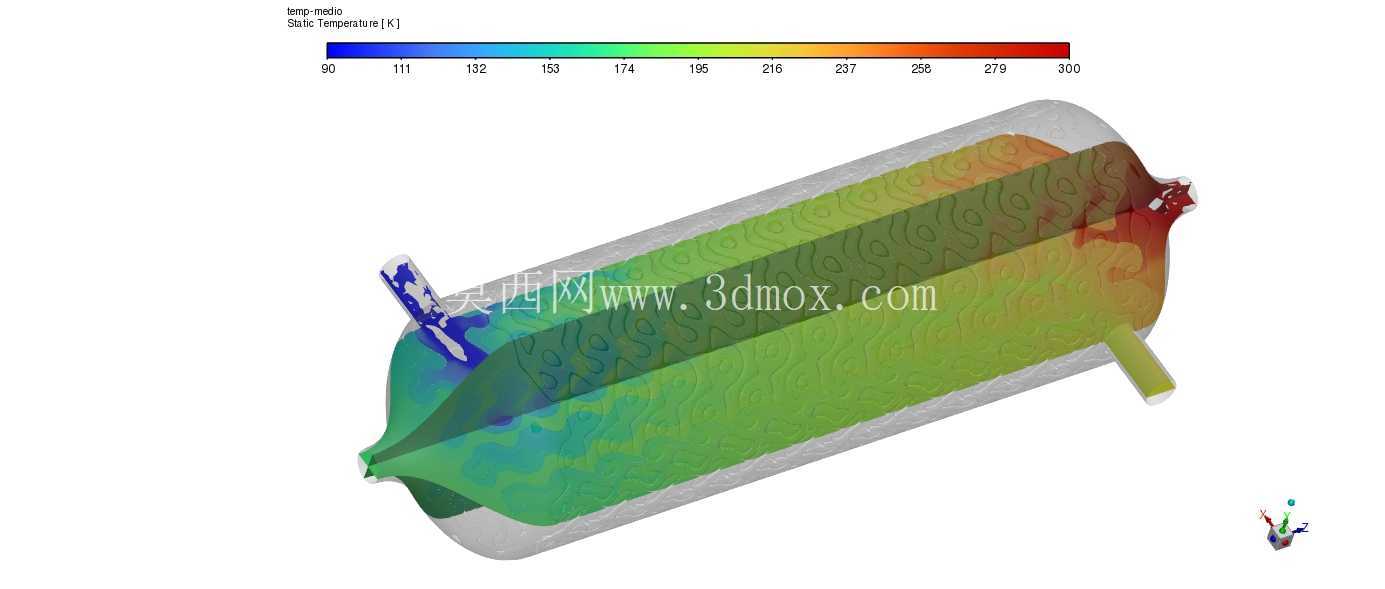

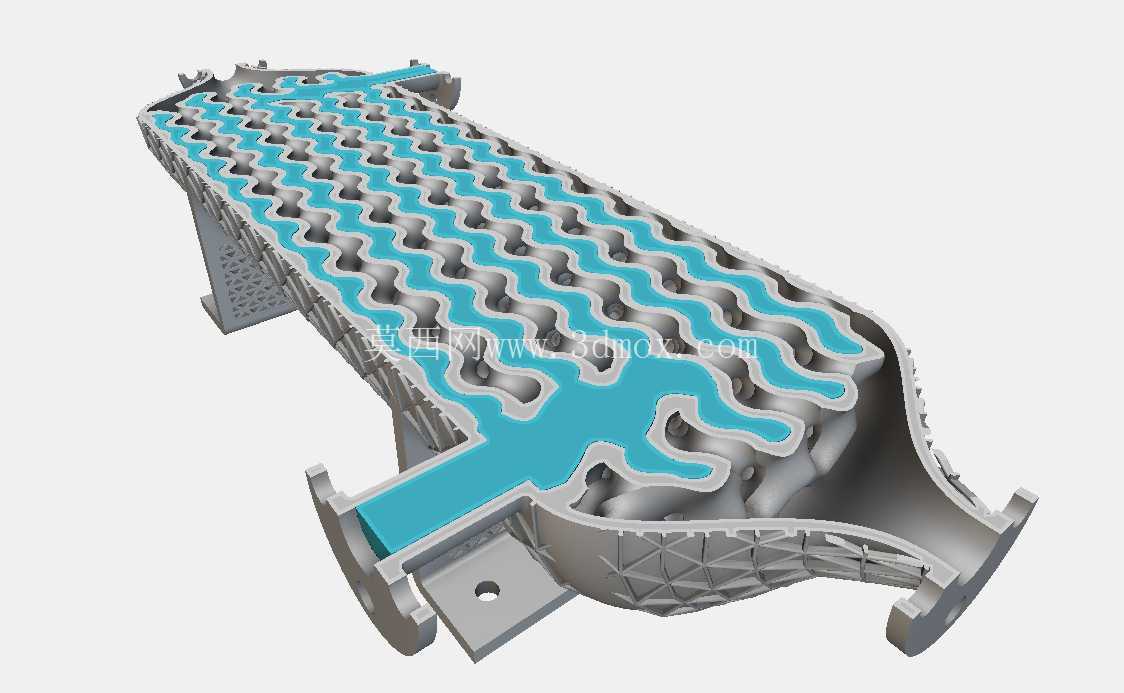

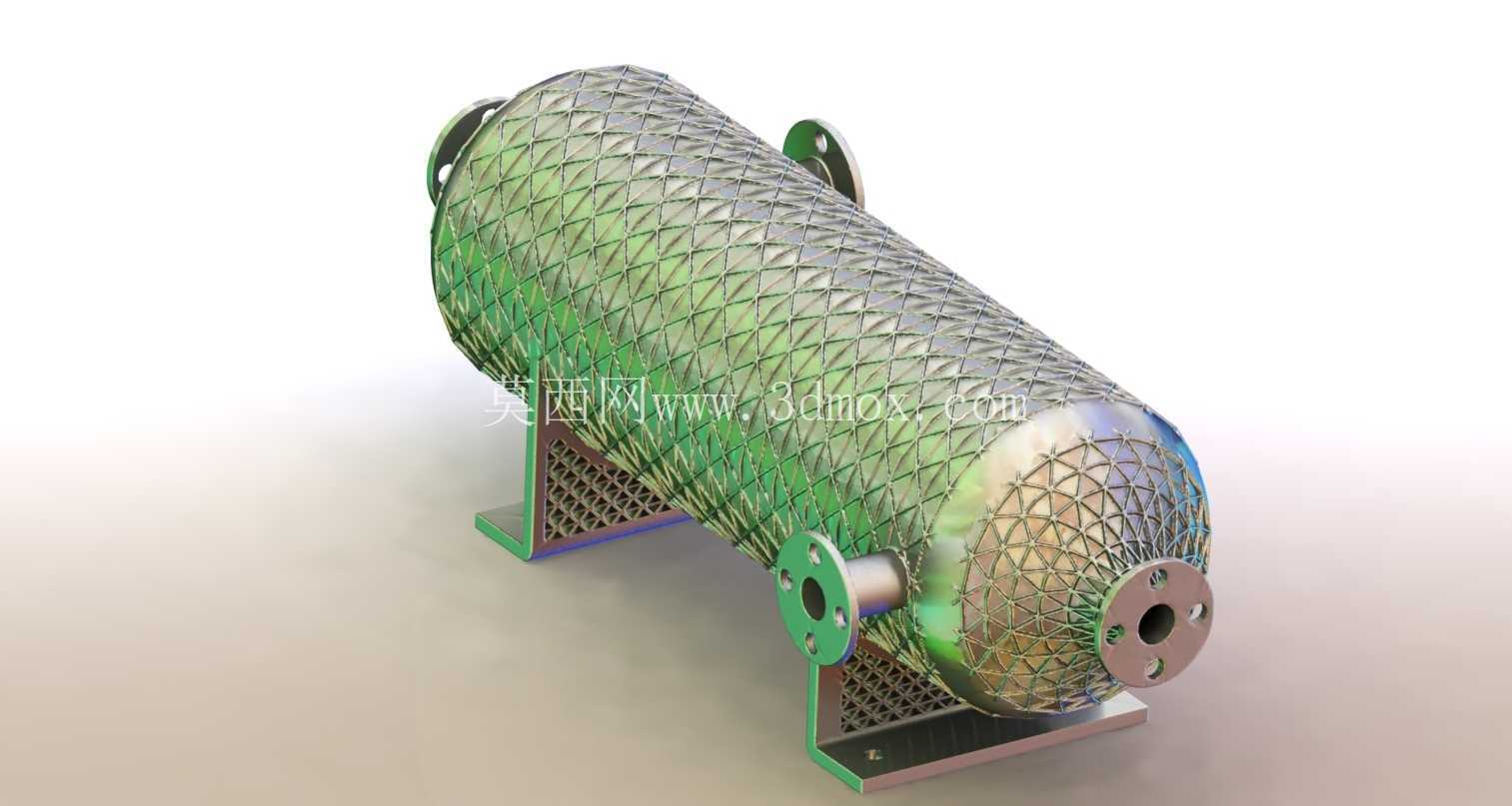

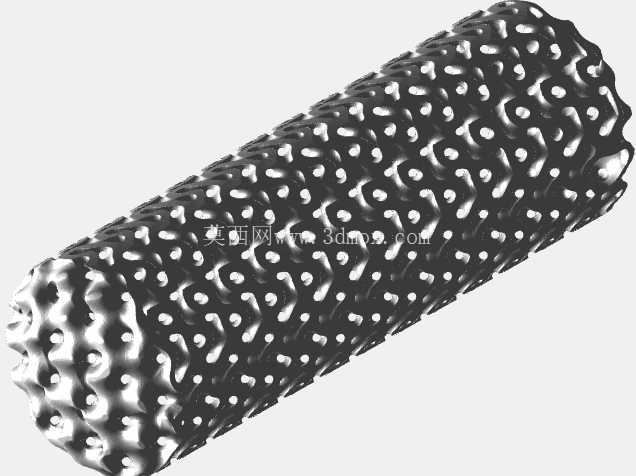

我叫 Tomás Abrate，是阿根廷圣达菲罗萨里奥国立罗萨里奥大学机械工程专业的学生。我是由四名学生组成的团队中的一员，成员包括：Augusto BernausAlejo CoronelIvo Castellani 我们一起报名参加 M-25 机械与机器综合课程，该课程由 Marcelo Valderrey 教授授课，并得到 Ruben Lupi 和 Alexis 的支持 布雷甘特。 他们鼓励我们参与 NASA 的挑战“低温流体管理系统的新型换热器设计”(SpiderPiGyroid HX)，并在整个设计过程中为我们提供支持。我们的提案“SpiderPiGyroid”基于陀螺仪类型的三周期最小表面 (TPMS) 的实施，因其出色的传热潜力和与增材制造的兼容性而被选中。 该设计最大限度地提高了两种流体之间的热交换表面积，最大限度地降低了压降，并显着减少了系统的整体质量。 与传统设计相比，它还可以节省制造成本。此外，我们利用 nTop 软件使用标量场优化几何形状，实现壁厚的局部调整，以加固关键区域、提高热效率并减少压力损失。如果您需要更多信息，请随时通过我的个人资料与我联系。更新 26/05/25：该设计在 NASA 挑战赛中获得了第三名。 这个奖项让我们感到非常自豪，当然，也代表了所有的人。

他努力工作。结果链接：https://grabcad.com/challenges/novel-recuperator-design-for-cryogenic-fluid-management-system/results
