24比例巴哈越野钢管车结构设计

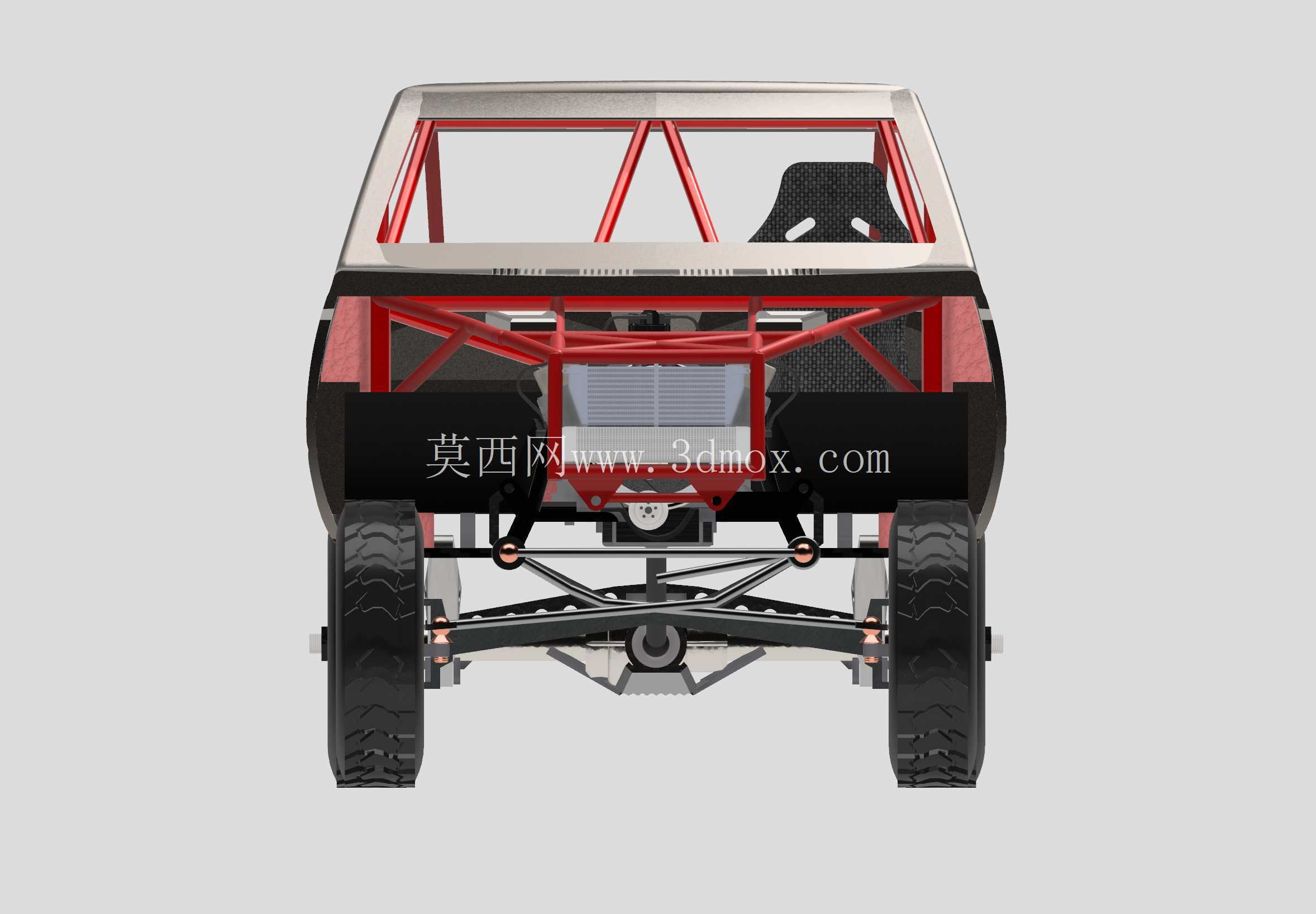

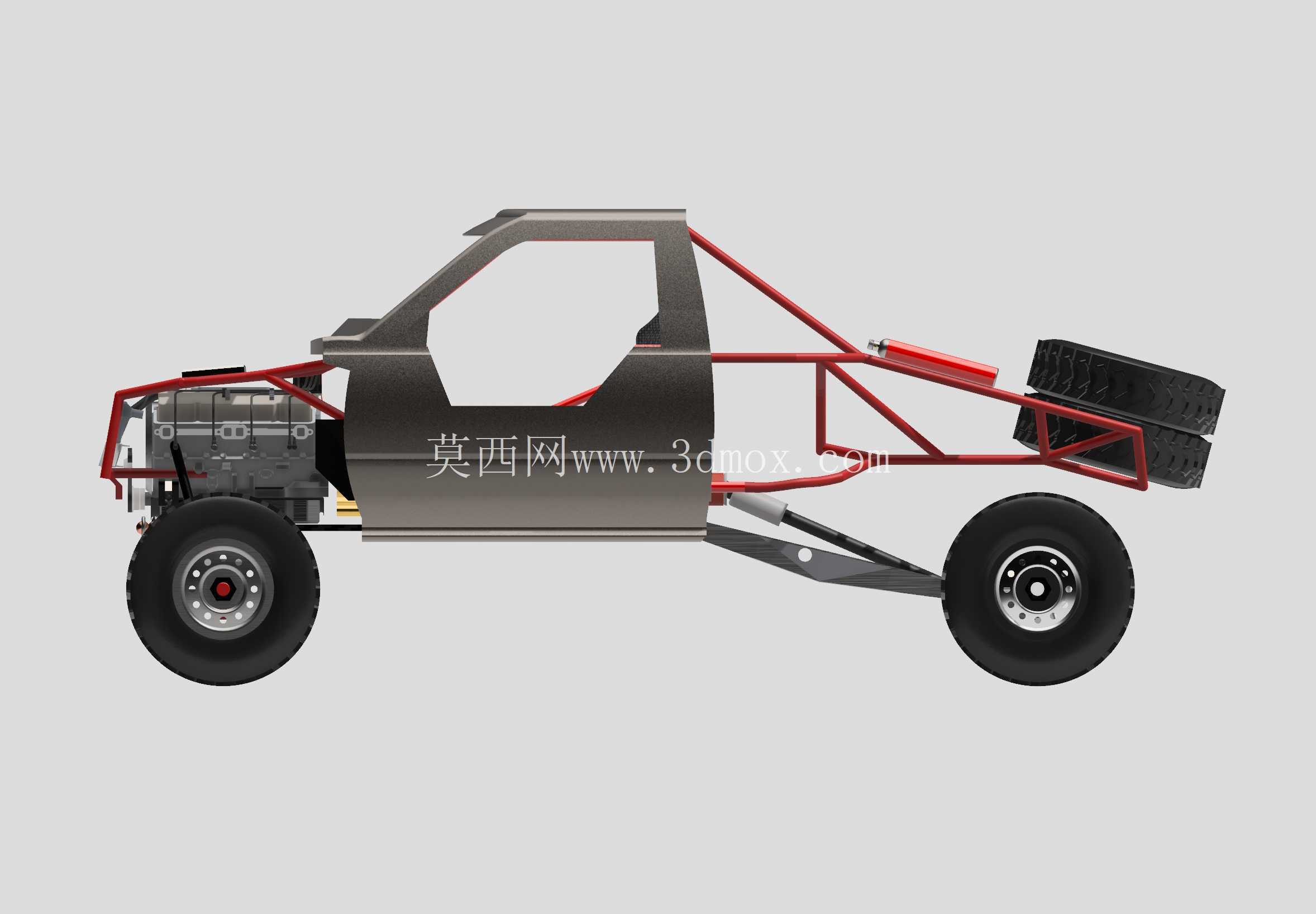

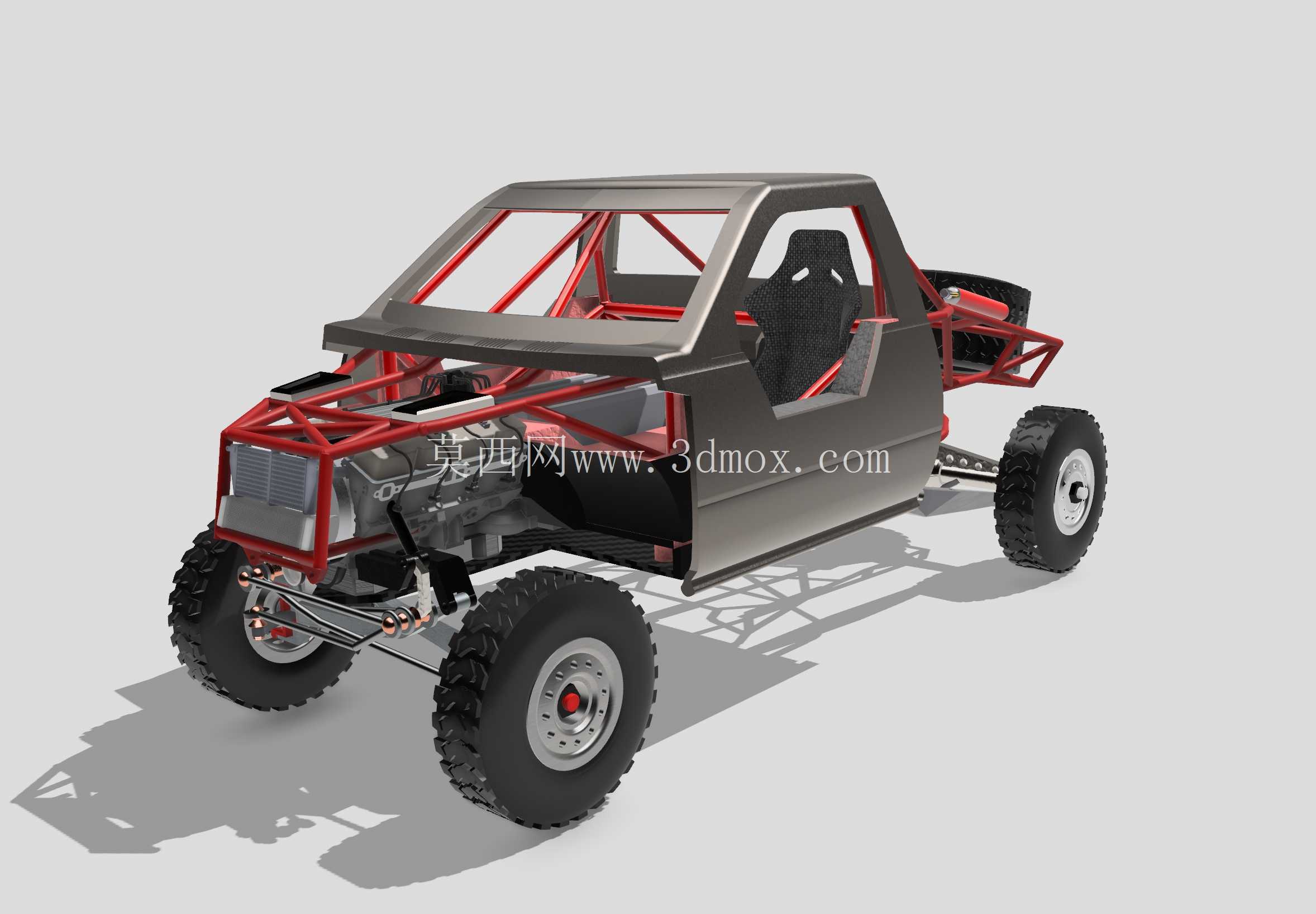

　　这套巴哈越野钢管车的三维结构设计，核心围绕非铺装路面的高强度越野使用场景搭建，管阵式车架作为整车承载核心，采用空间桁架结构布局，所有管件的连接节点都做了应力分散处理，能够承受飞坡落地时的瞬时冲击载荷，同时兼顾整车轻量化需求，避免冗余结构带来的重量增益。从实际使用场景来看，这类巴哈车型主要面向荒野穿越、场地越野赛事等非铺装路面工况，整车离地间隙经过针对性设计，能够覆盖碎石、沟壑、浅滩等复杂地形的通过需求，悬架系统采用长行程独立结构，摆臂连接点的位置经过反复校核，保证车轮在大行程跳动时始终保持合理的定位参数，避免出现轮胎异常磨损、转向回正力异常等问题。

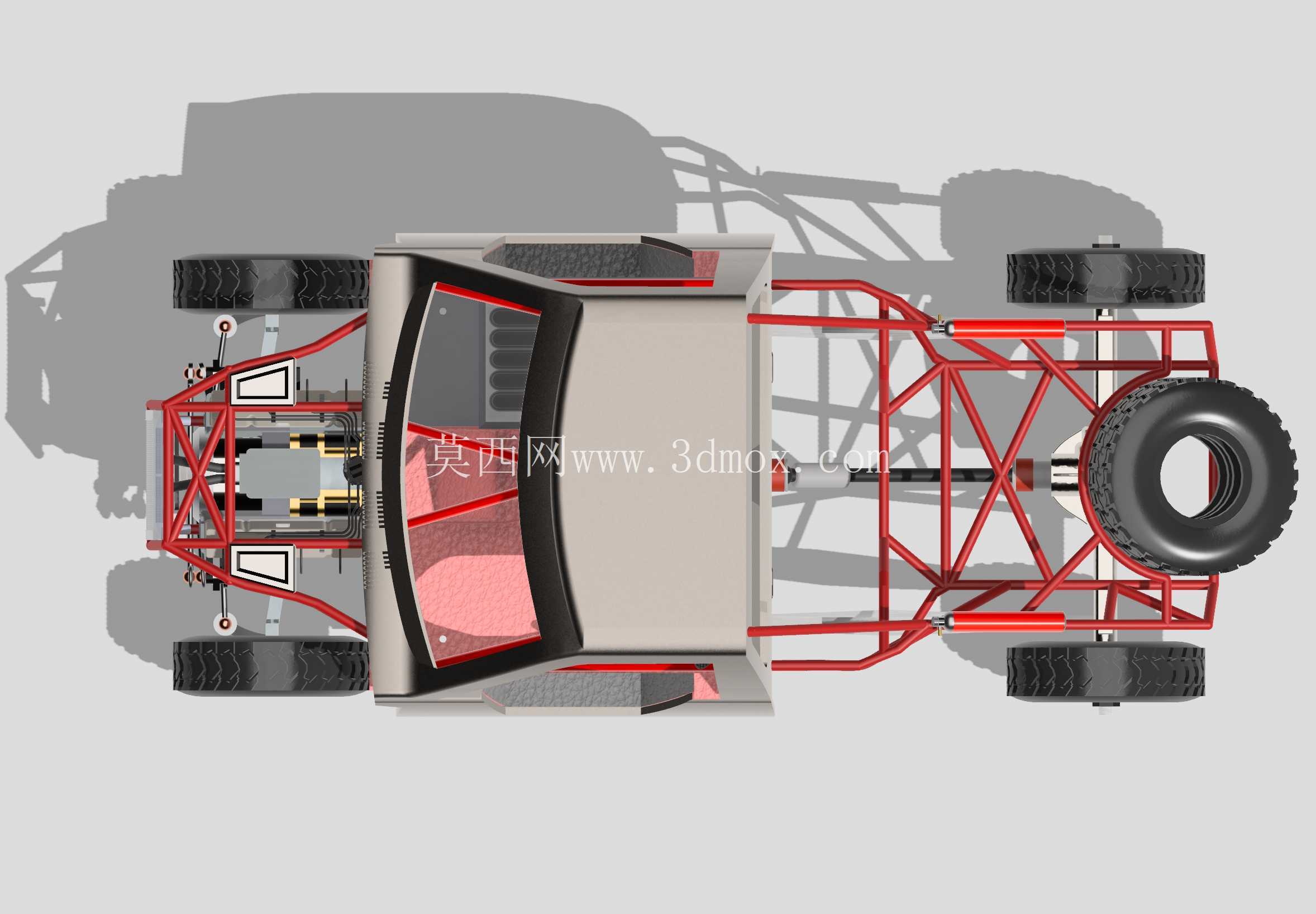

　　车架部分的管架布局充分考虑了驾乘空间的预留，驾驶位的坐姿、操作件的布置边界都在建模阶段做了干涉检查，防滚结构的管件环绕驾乘区域形成封闭的受力环，在发生侧翻、碰撞时能够有效传递分散冲击力，保障驾乘区域的结构完整性。动力单元采用后置后驱的布局形式，发动机与传动系统的安装位预留了足够的维护操作空间，散热模块布置在车头迎风位置，通过车架前部的预留空间引导气流穿过散热芯体，保证长时间高负荷越野工况下的动力系统热稳定性。行走系统部分，大颗粒越野轮胎搭配宽幅轮辋，能够在松软路面提供足够的抓地力，轮毂的安装法兰、轴承座的配合尺寸都按照实际载荷做了强度校核，避免大扭矩输出时出现连接失效的问题。

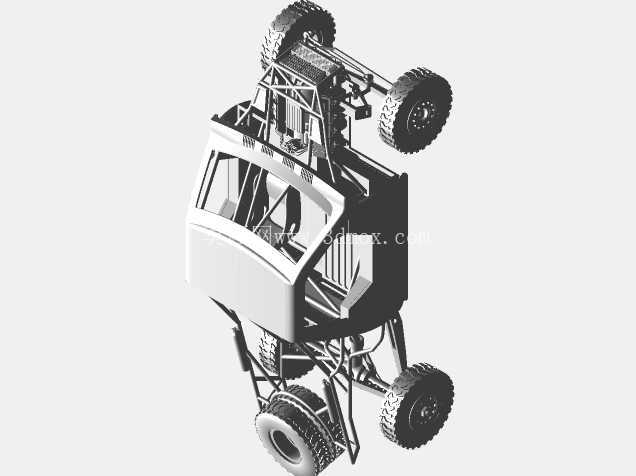

　　转向系统的拉杆布局避开了悬架跳动的运动干涉区间，转向机的安装位固定在车架前部的加强结构上，保证转向操作的精准度，避免越野工况下的方向虚位过大问题。整车的外形尺寸按照24比例缩放还原，所有结构件的安装边界都严格遵循实车的装配逻辑，管架的弯折角度、连接位置都和实车结构保持一致，既可以作为仿真车模的结构参考，也能为小型越野无人车、巴哈赛事参赛车辆的结构设计提供直观的布局参考。在建模过程中，所有运动部件都做了运动仿真校验，悬架上下跳动、转向轮左右偏转的全行程内都不存在结构干涉，车架的各个管件之间的焊接节点都做了贴合处理，符合实际管件焊接的工艺要求，没有出现无法落地的悬空结构。

　　车身覆盖件采用半包覆设计，仅覆盖驾乘区域的侧部与前部，既能够阻挡行驶过程中飞溅的碎石泥水，也不会额外增加过多的整车重量，覆盖件的安装点都固定在车架的对应管位上，安装卡扣的预留位置也做了结构加强，避免长时间颠簸出现覆盖件松动脱落的问题。制动系统的布置靠近轮边，减少传动系统的转动惯量，提升制动响应速度，制动管路的走向沿着车架管件排布，预留了足够的固定点，避免越野过程中管路被碎石击打、被运动部件剐蹭出现破损。燃油箱的布置位置在车架中部的低重心区域，既能够避免碰撞时出现燃油泄漏的风险，也能优化整车的重心分布，提升车辆在侧倾工况下的稳定性。整车的重心高度经过测算，控制在合理区间内，配合长行程悬架与宽轮距设计，能够在大角度侧倾时保持足够的稳定性，减少侧翻风险。
