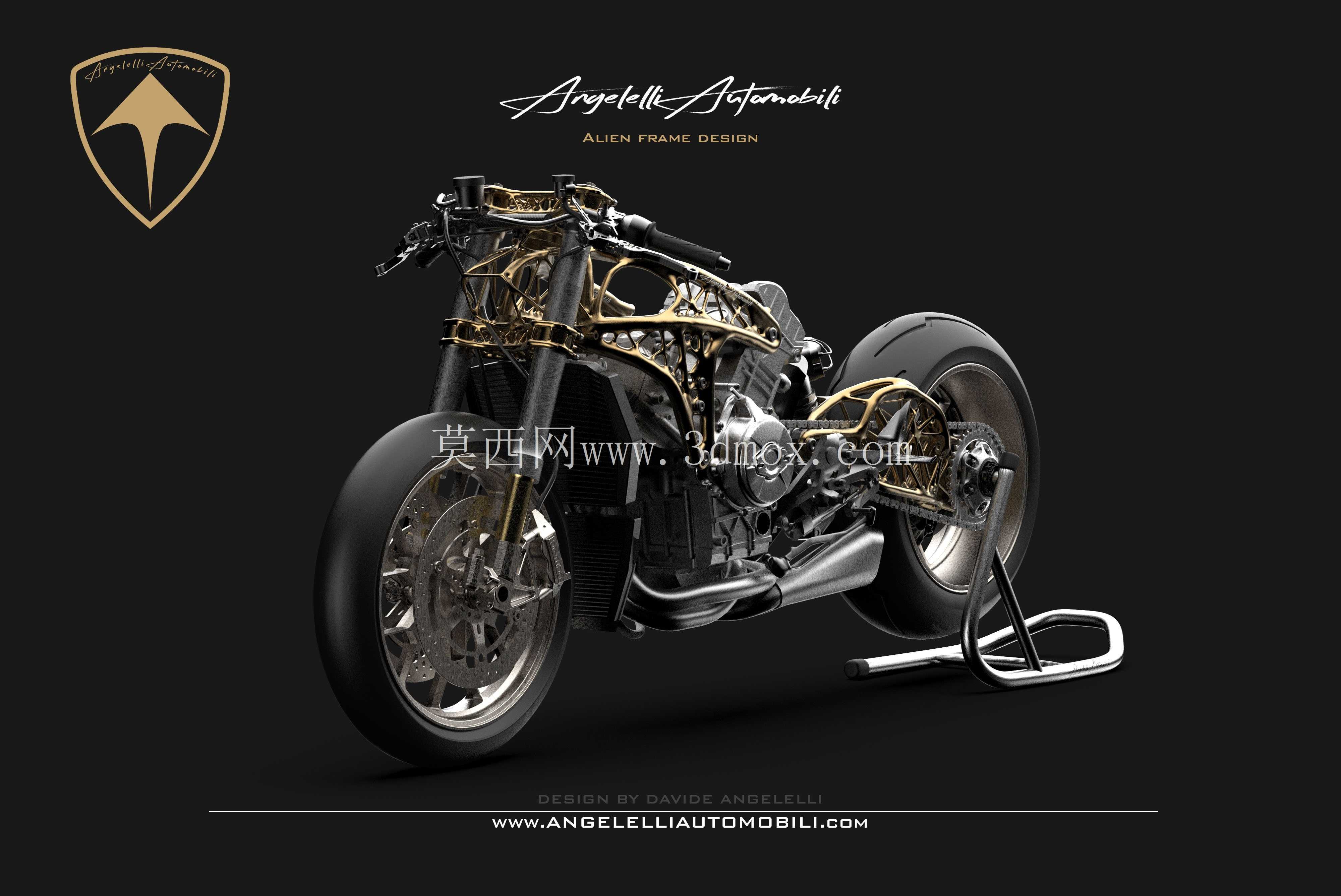

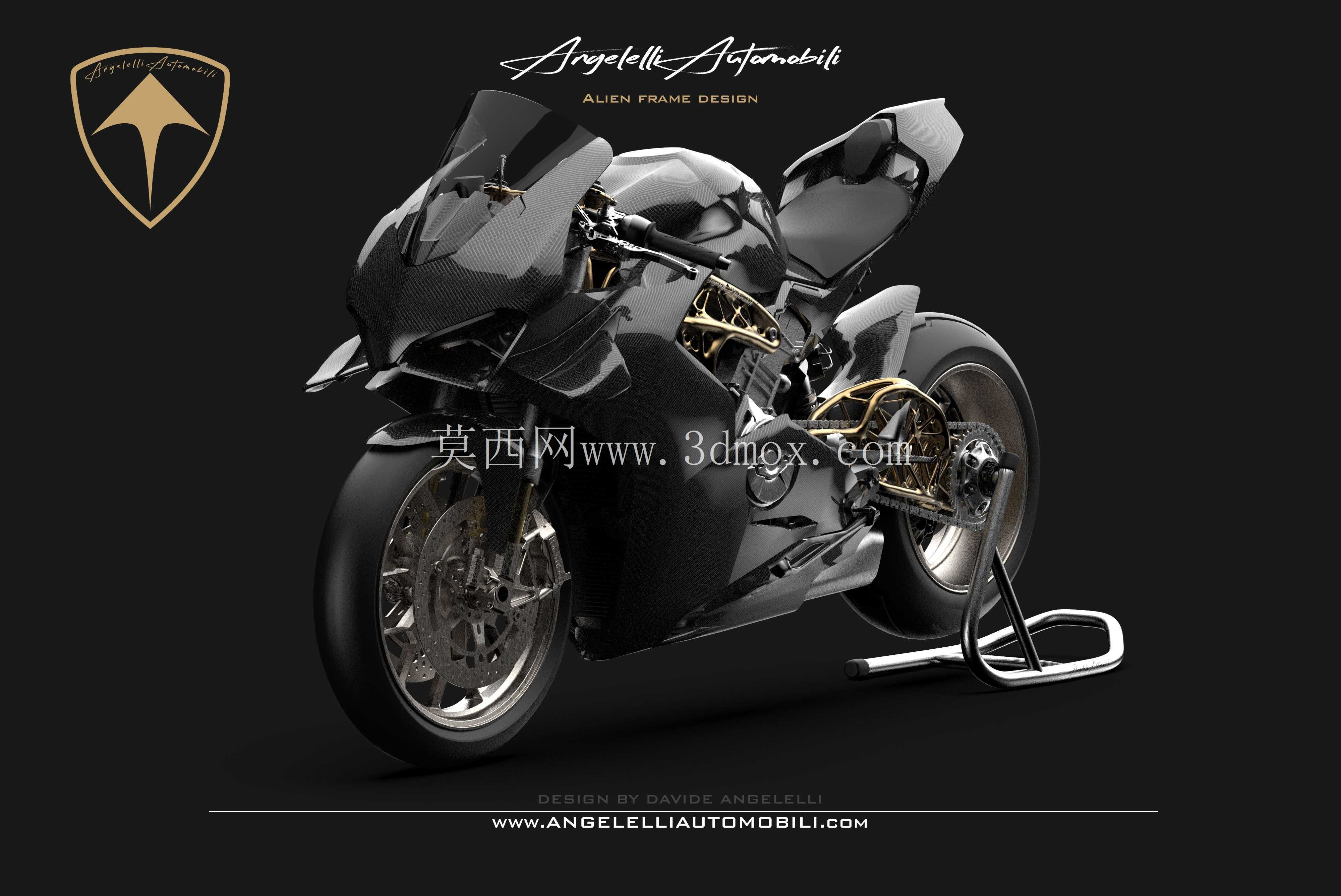

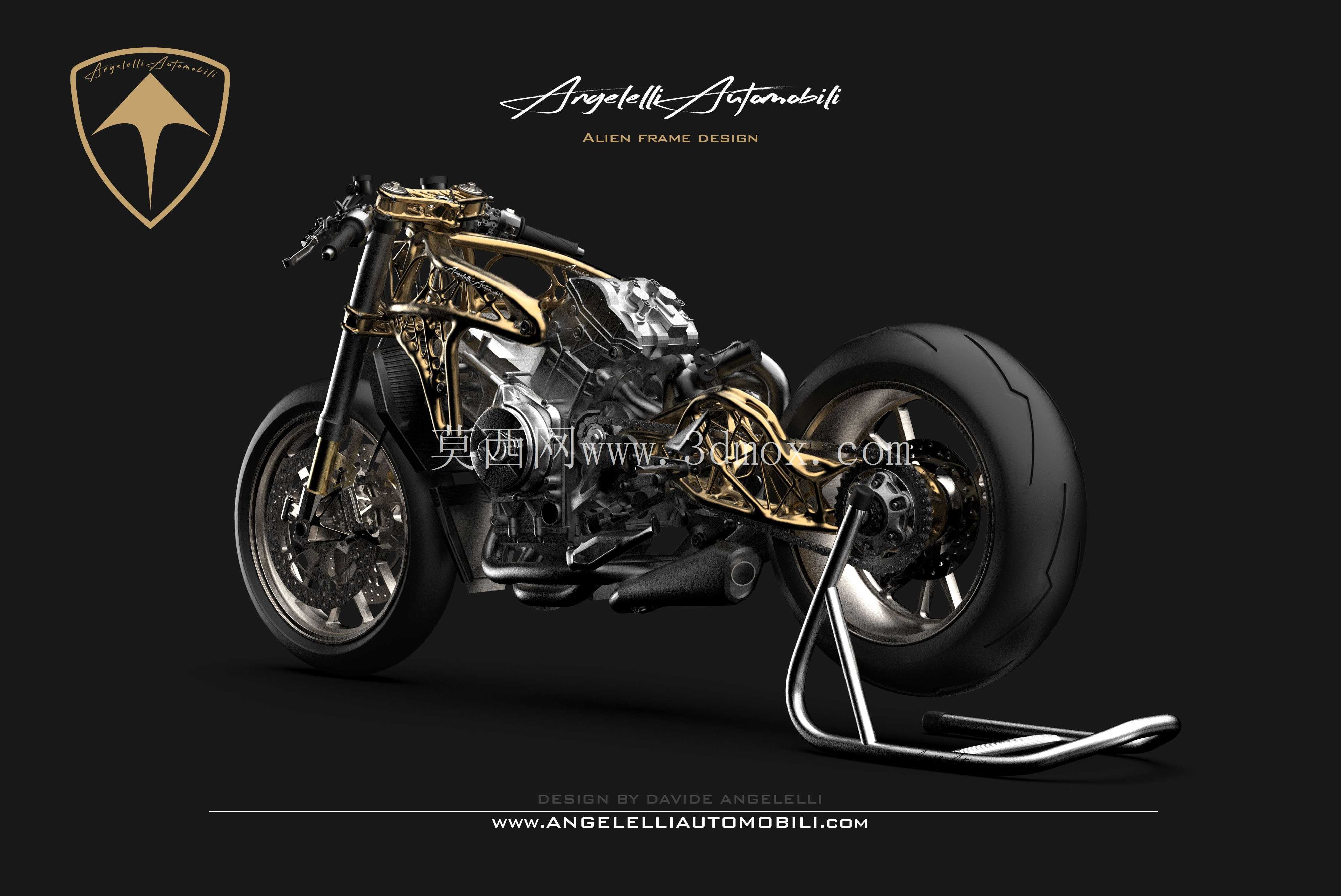

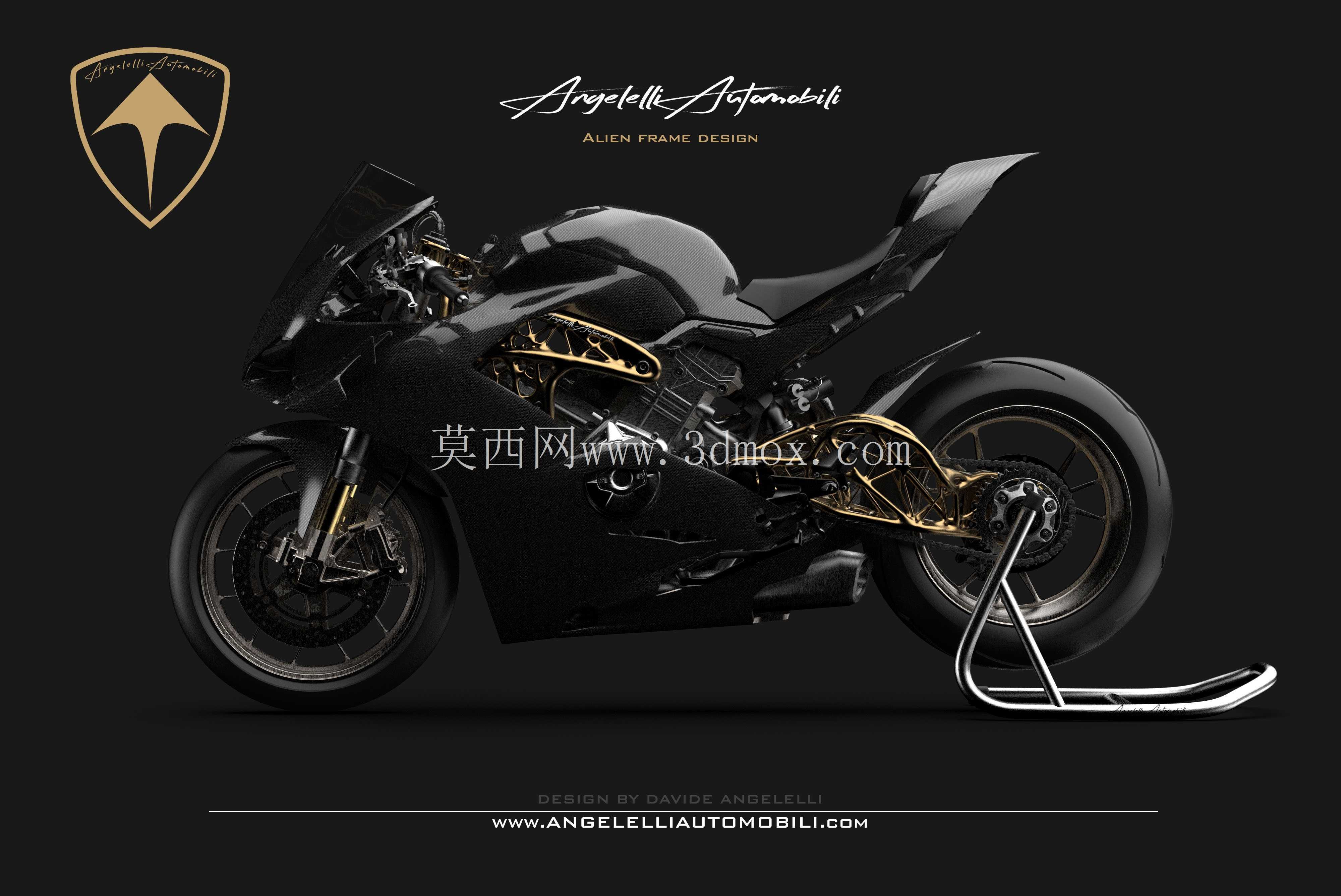

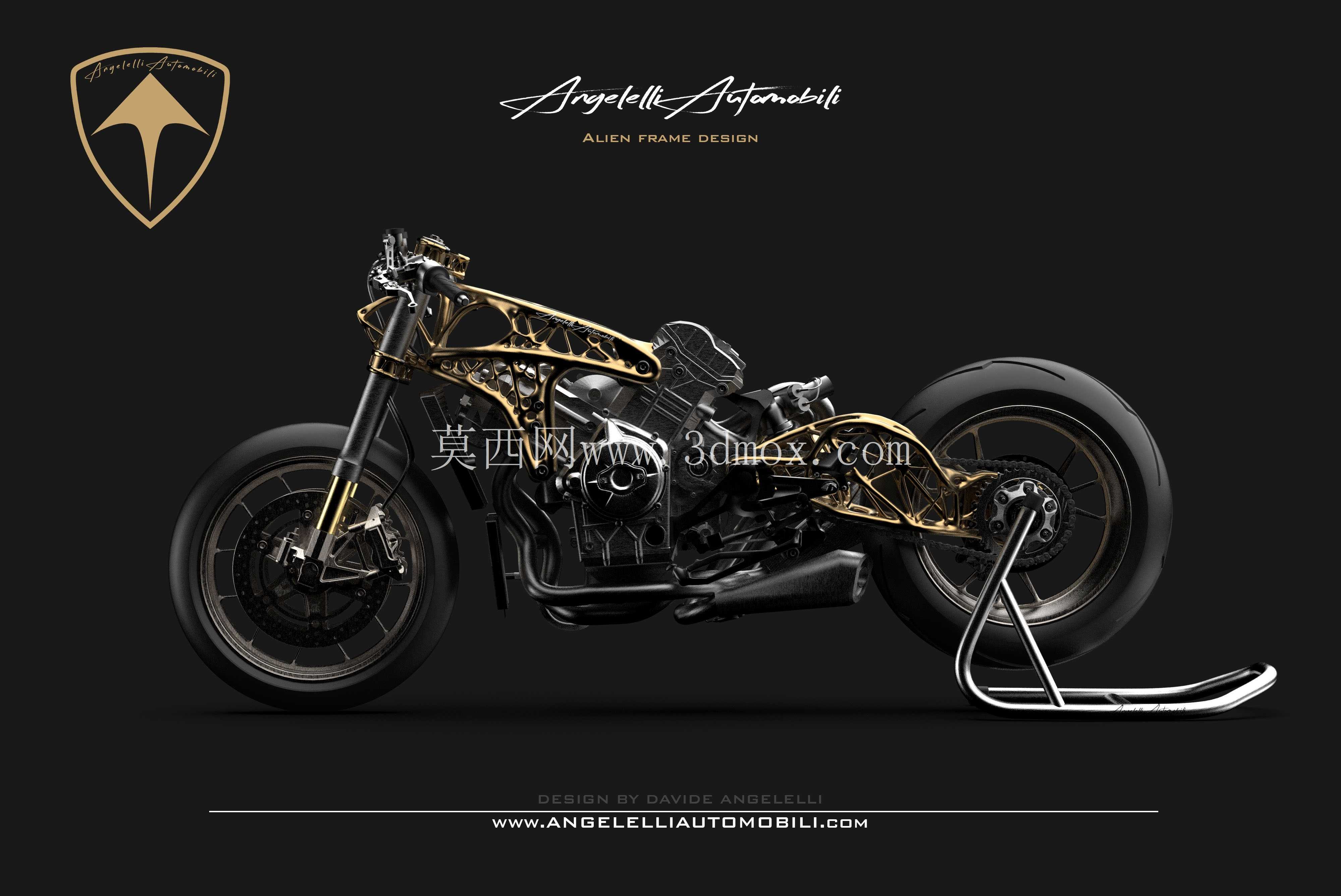

杜卡迪Panigale V4外星人概念摩托底盘设计

这套概念摩托底盘结构的设计，核心是将拓扑优化算法与金属增材制造工艺深度结合，打破传统钢管编织车架、铝合金双翼梁车架的设计边界，适配大排量高性能摩托的动力输出特性与赛道级操控需求。从安装边界来看，车架主体的安装点位完全匹配杜卡迪Panigale V4系列的L型四缸发动机悬置位置，前转向立管的倾角、后摇臂枢轴的同轴度公差控制在0.1mm以内，不需要对原有动力总成、悬挂系统做额外改装即可完成适配，前叉安装位兼容原厂Öhlins电子可调前叉的夹紧尺寸，后副车架预留了单摇臂结构的安装空间，同时兼顾了排气系统、冷却管路、电控线束的走线路径，避免增材制造结构常见的内部干涉问题。

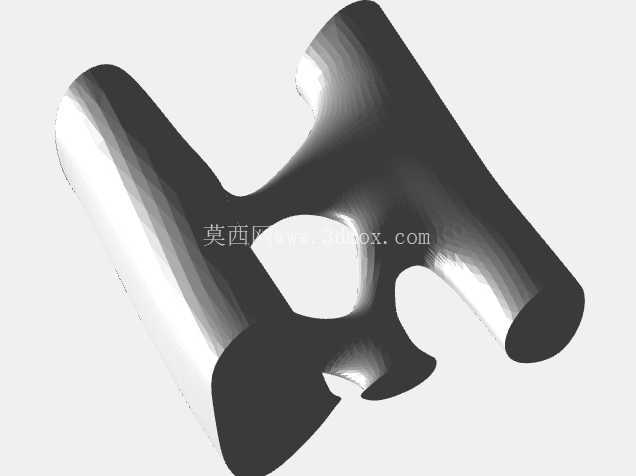

设计思路上，团队没有沿用传统车架等截面管材拼接的逻辑，而是采用Alien Mesh网格生成技术，通过有限元仿真模拟赛道工况下的载荷分布：包括急加速时后摇臂枢轴的纵向冲击力、重刹时前转向节的反向弯矩、高速过弯时侧向载荷带来的车架扭转形变，在应力集中的区域做网格密度提升、壁厚加厚处理，在低载荷区域做镂空减重设计，最终成型的3D打印钛合金车架，整体重量比同强度等级的原厂铝合金车架降低42%，扭转刚度提升27%，完全满足赛道级激烈驾驶的结构强度要求。

从实际应用场景来看，这套车架结构不仅适配概念款超级摩托的定制化生产需求，其背后的增材结构设计逻辑可以延伸到高端定制摩托、小批量赛道专用赛车的开发流程中——传统摩托车架开发需要开模、焊接、多轮应力测试，开发周期长达数月，而采用参数化生成+金属3D打印的流程，从仿真优化到成品下线的周期可以压缩到两周以内，特别适合小众定制车型、赛事原型车的快速迭代需求。

功能特性层面，网格状的车架结构除了满足强度减重需求，还自带导流散热的作用：发动机工作时产生的热量可以通过车架的镂空网格快速散出，不需要额外设计大面积的导流罩覆盖车架，既降低了整车风阻，也让机械结构本身成为外观设计的一部分，契合概念车型未来感的视觉定位。车架的安装接口全部采用模块化设计，后续如果调整动力总成规格、更换不同行程的悬挂部件，只需要重新生成对应安装位的局部结构，不需要整体重构车架模型，大幅降低了定制化改型的设计工作量。

外形尺寸上，车架整体宽度控制在380mm以内，比原厂车架窄25mm，过弯时可以获得更大的倾斜角极限，整车轴距维持在1460mm的运动摩托黄金区间，没有因为结构重构改变原车的操控几何，骑乘三角的安装点位也和原厂保持一致，不需要重新调整脚踏、手把、座椅的位置，保证了骑乘体验的延续性。在细节处理上，所有网格结构的交接处都做了R2-R5的圆角过渡，避免增材制造过程中出现应力集中导致的打印开裂，同时也减少了后续表面处理的工作量，打印完成后只需要做简单的喷砂处理即可达到装配要求，不需要大量的机加工序修正尺寸。

这套结构的设计逻辑，本质是把增材制造的工艺优势从“快速打样”延伸到了“结构性能超越传统工艺”的层面，过去受限于铣削、焊接工艺无法实现的复杂网格受力结构，现在可以直接一体成型，不需要额外的拼接工序，也避免了焊接位置的应力失效风险，为高性能两轮车的结构设计提供了新的可行方向。
