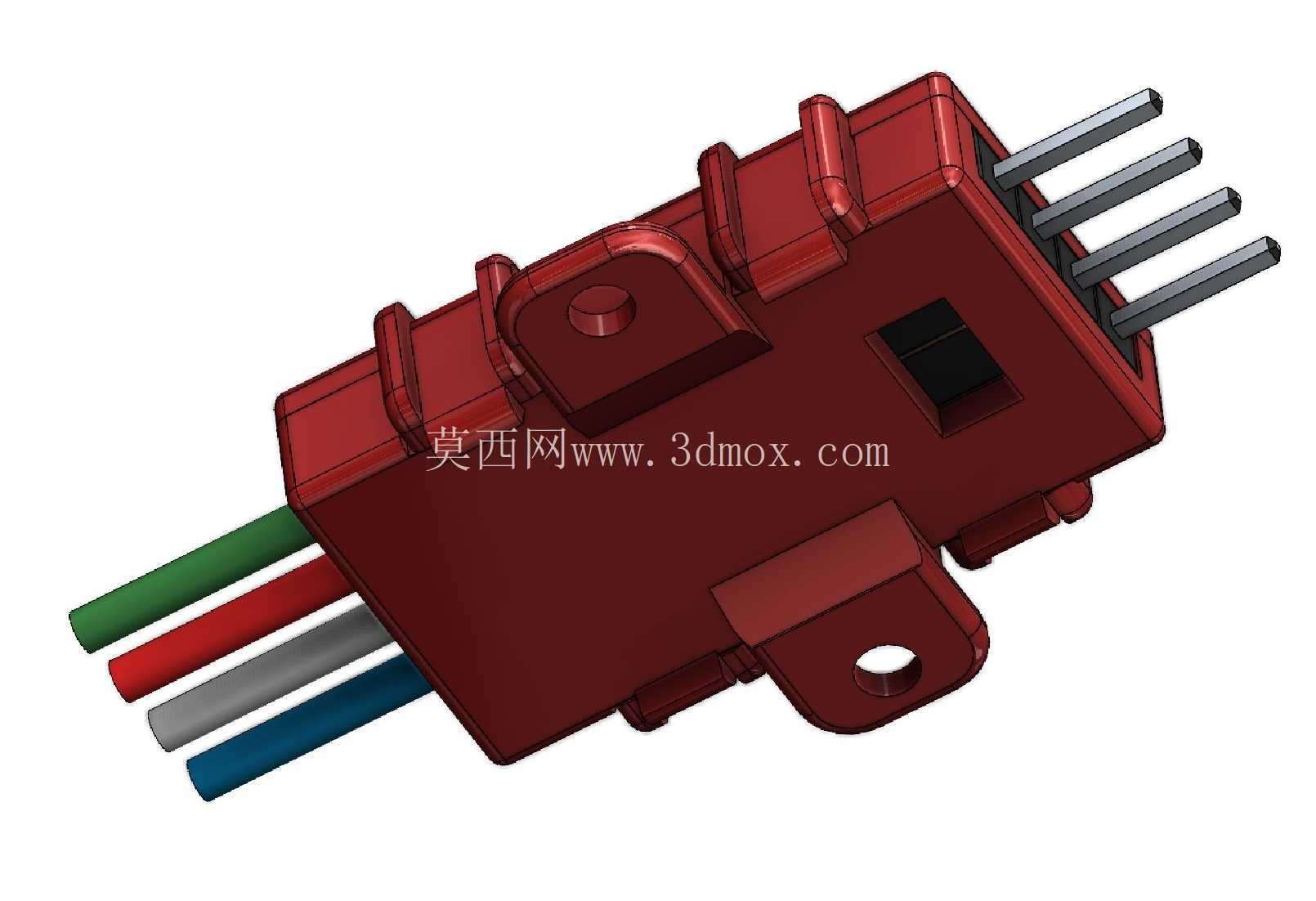

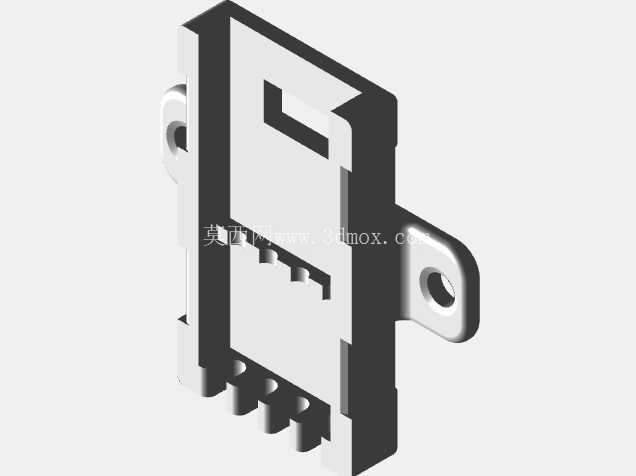

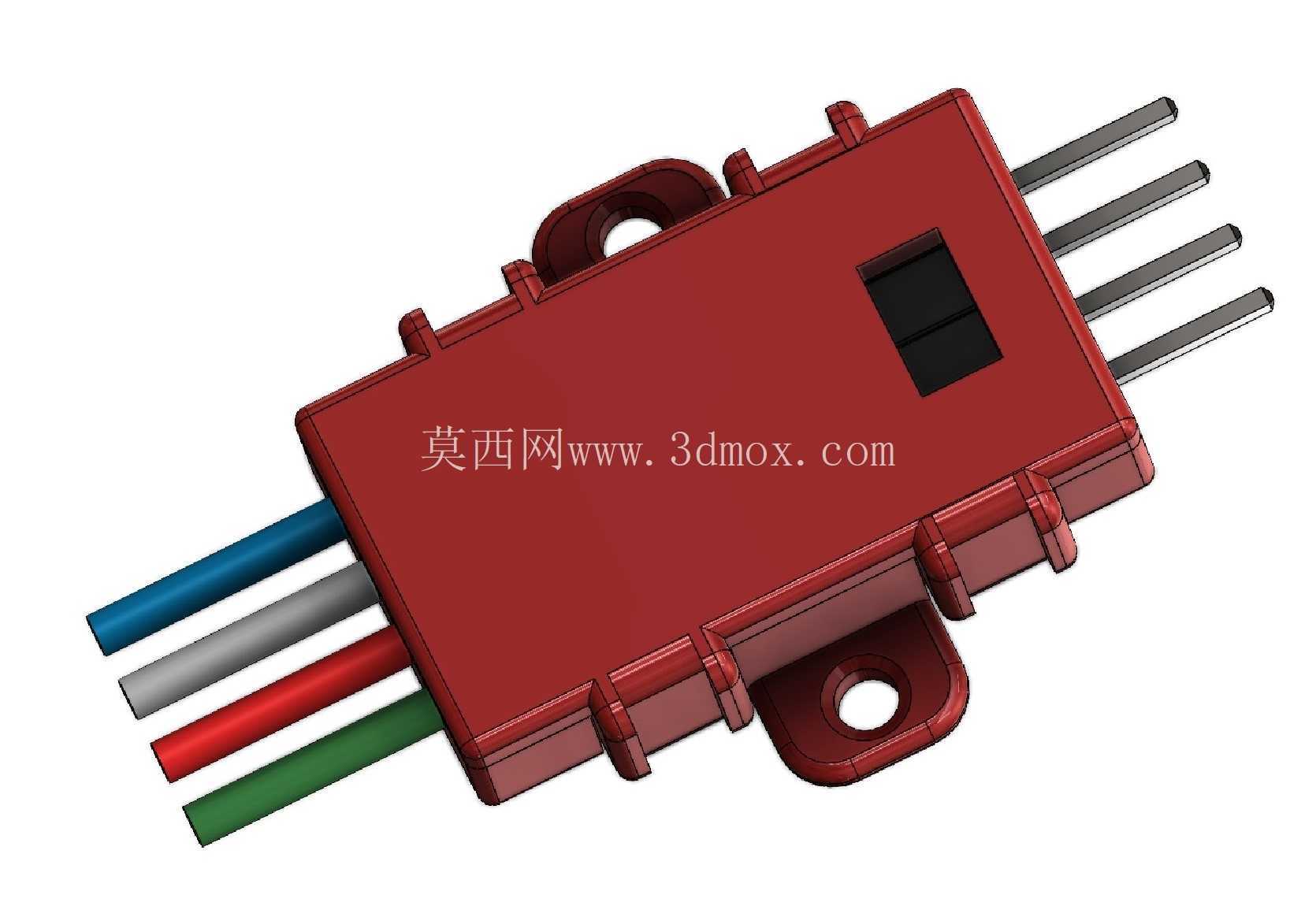

这款四芯杜邦接线连接器,主要面向低压小电流的电子设备内部线束连接场景,常见于实验 breadboard 搭建、小型工控板卡接线、消费电子内部线束接驳、3D打印DIY设备的信号传输链路中,用来替代传统散线直插的接线方式,避免接线拉扯导致的引脚脱焊、线序错乱问题。从结构设计来看,主体采用带安装固定耳的红色绝缘基座作为承载结构,基座两侧预留了带通孔的安装位,可通过M2规格的螺丝直接固定在设备壳体、PCB板预留安装柱或者线束分线板上,安装孔中心距适配常规小型电子设备的内部安装间距,安装后整体突出安装面的高度控制在8毫米以内,不会占用过多设备内部的堆叠空间,适配紧凑化的设备内部布线需求。

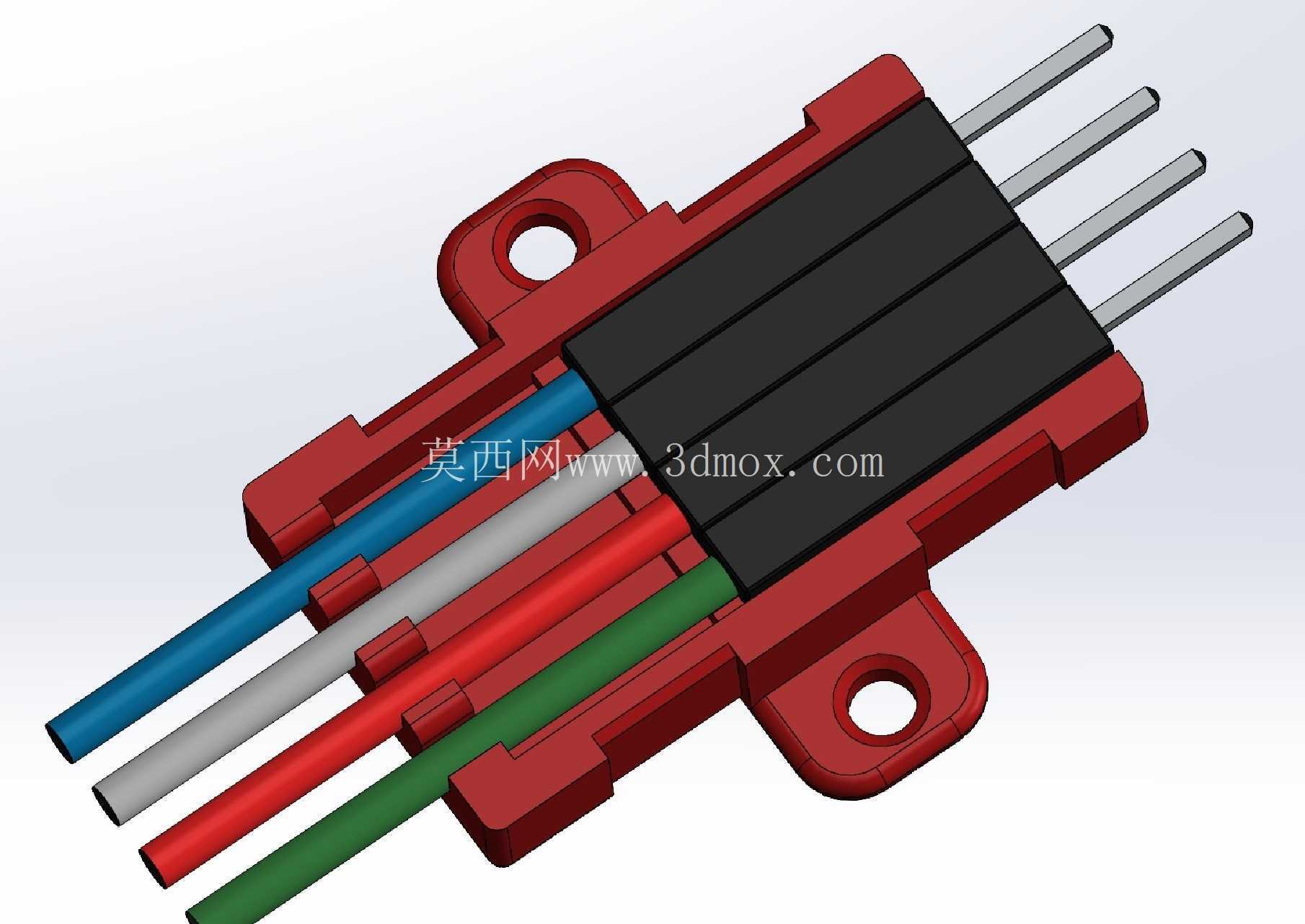

基座内部设置了四道平行的绝缘分隔槽,每道槽位对应一根插针与导线的压接位,槽壁的厚度经过优化,既可以保证相邻线芯之间的绝缘爬电距离满足低压信号传输的安全要求,又不会过度增加整体的宽度尺寸,整体宽度控制在12毫米,四芯并排的布局完全匹配标准2.54毫米间距的杜邦排针规格,插针伸出基座的长度为6毫米,可直接插入标准杜邦母座或者PCB板上的焊接排针座,插针与导线的压接部位被黑色的绝缘压块完全包覆,压块与基座采用卡扣式配合,装配时将压接好插针的导线依次放入分隔槽后,压下压块即可完成锁止,压块内侧设置了与线径匹配的弧形压线齿,既可以固定导线的绝缘外皮,避免导线受拉时线芯与插针脱开,又不会压伤内部的铜芯,适配22AWG到26AWG规格的多股铜芯导线。
导线引出端做了渐扩式的出线口设计,四根导线分别采用蓝、灰、红、绿四种标准线序色,对应常规的电源、地、信号正、信号负的接线定义,装配时可直接通过线色区分线序,减少接线时的核对工作量,出线口的边缘做了R0.5的圆角处理,避免导线长期弯折时被基座棱角割伤绝缘层,提升线束的弯折使用寿命。在实际使用场景中,这类带固定座的杜邦连接器相比普通无固定的杜邦跳线,可应用在有轻微振动的设备内部,比如小型桌面级3D打印机的限位开关接线、小型舵机的控制信号接线、教学实验平台的固定接线端子排位置,不会因为设备运行的轻微振动导致插针松脱、接触不良。设计过程中针对绝缘基座的卡扣配合量做了反复优化,卡扣的过盈量控制在0.2毫米,既可以保证压块装配后不会自然松脱,又可以在需要维修换线时用小型一字螺丝刀轻轻撬动即可拆开压块,重新压接线缆,不需要整体更换连接器,降低后期维护成本。插针采用标准的黄铜镀锡材质,接触电阻控制在10毫欧以内,可承载最大3A的持续电流,完全满足信号传输与小功率供电的需求,插针的头部做了导向倒角,插入母座时不需要精确对准即可顺利插接,减少装配时的对位难度。

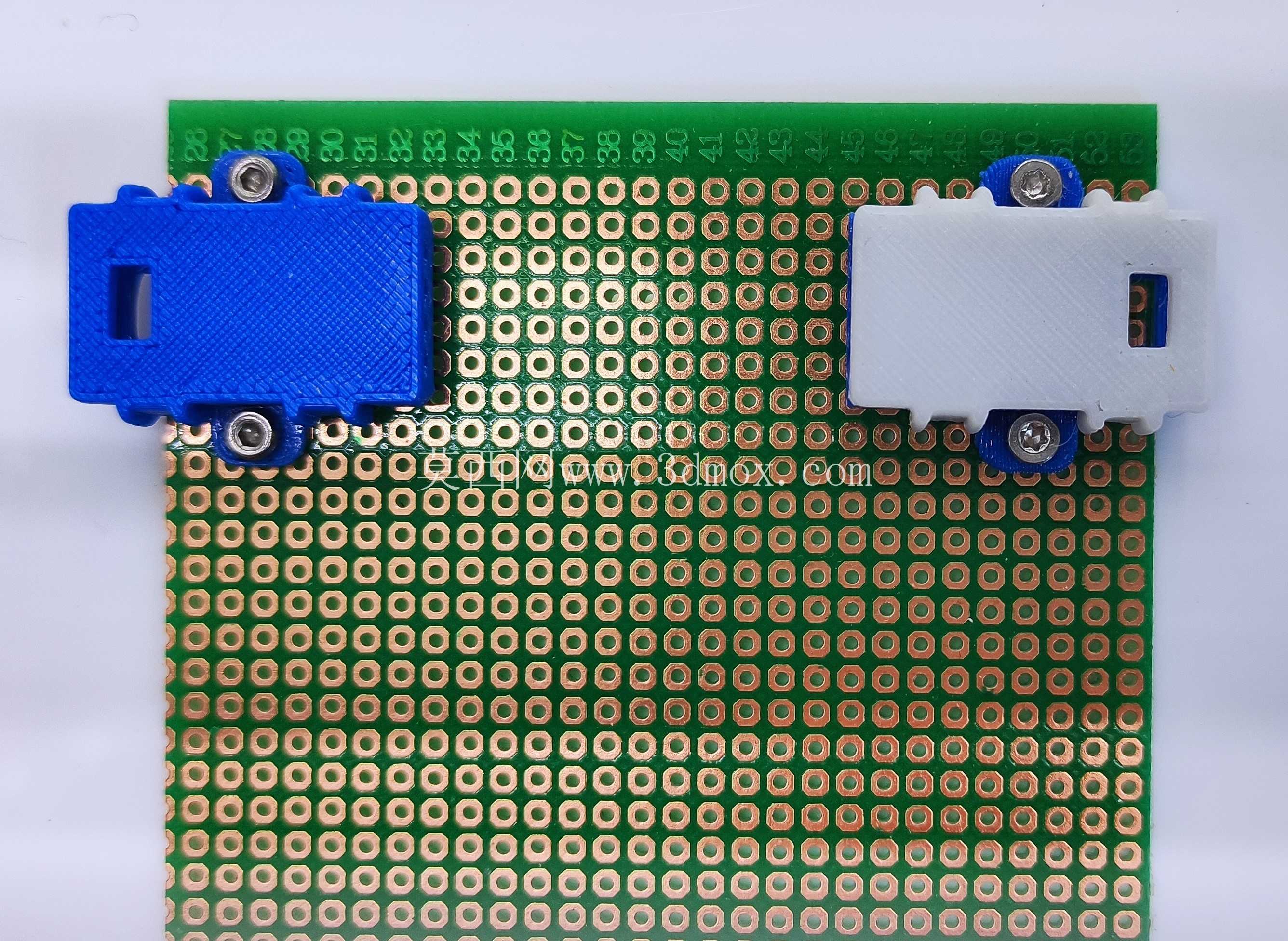

基座的材质选用常规的阻燃ABS材质,可耐受120摄氏度的长期工作温度,满足电子设备内部的工作温度要求,固定耳的厚度设计为2毫米,螺丝锁紧时不会出现固定耳断裂的问题,安装孔的直径为2.2毫米,可适配M2自攻螺丝或者M2机丝螺丝配合螺母固定,适配不同的安装场景。整体结构没有多余的复杂特征,所有壁厚保持均匀,最小壁厚1.2毫米,既适合注塑批量生产,也适合桌面级FDM 3D打印制作小批量的定制件,打印时不需要添加支撑结构,直接平放即可打印成型,方便DIY用户根据自身的安装需求调整固定耳的尺寸、安装孔的位置,适配特殊的安装场景。在布线应用中,这类连接器可将多根散线整合为一个整体的接插单元,设备组装时可以先完成内部线束的预制,最后统一插接连接器,提升整体的装配效率,相比逐根焊接导线的方式,装配时间可缩短60%以上,同时后期检修时可以直接拔下连接器,不需要逐根拆焊导线,大幅提升设备的可维护性。相邻插针之间的绝缘隔板高度高出插针表面1毫米,可避免插接时相邻插针意外短路,提升接线的安全性,压块表面做了防滑的细纹处理,手动按压装配时不会打滑,方便无工具情况下的快速装配。
