做电子样机调试、小批量控制板开发快十年，杜邦线接插件几乎是每天都要碰的基础零件，这次的3-8针12mm规格杜邦连接器，是针对现有市售接插件插拔寿命短、对位不准、不同针数混放难区分的痛点做的优化设计。先从实际应用场景说，这类连接器主要覆盖面包板原型搭建、嵌入式开发板外设扩展、小型工控信号回路接线、3D打印机DIY改装接线、学生电子竞赛作品接线这些场景，日常使用里最常遇到的问题，一是普通杜邦壳插拔十几次就出现针脚松脱，插上去轻轻扯线就掉，调试的时候信号时通时断，排查问题要浪费大量时间；二是不同针数的接插件混在零件盒里，挑3针、4针、8针的要翻半天，耽误项目进度；三是常规杜邦壳没有防呆设计，插反了轻则信号接错烧传感器，重则电源反接烧坏主控板，损失不小。

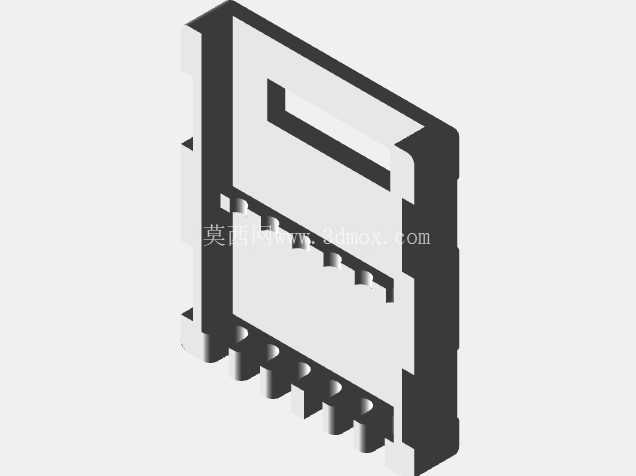

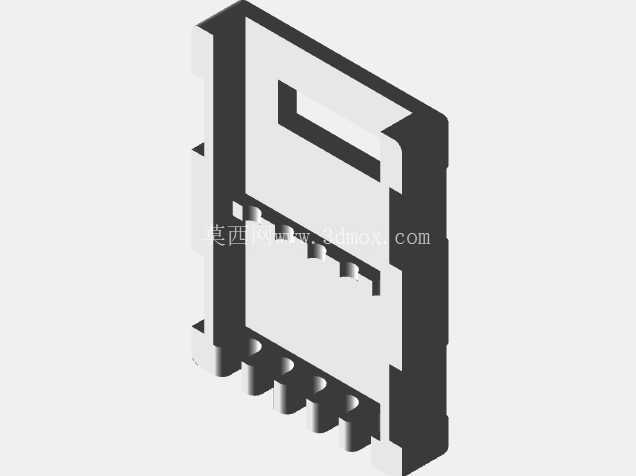

这个系列的连接器覆盖3针到8针的常用针数规格，单组壳体长度统一为12mm，安装边界做了明确的限位设计：针脚伸出壳体端面的长度控制在6mm，刚好匹配标准2.54mm间距排针的插入深度，不会因为插得过深顶坏板上焊盘，也不会因为插得过浅接触面积不足导致接触电阻过大。壳体两侧做了内凹的防滑拔模槽，手指捏持的时候有足够的摩擦力，不需要借助尖嘴钳就能轻松插拔，同时壳体边缘做了R0.5的圆角处理，不会像廉价接插件那样有飞边毛刺划手。

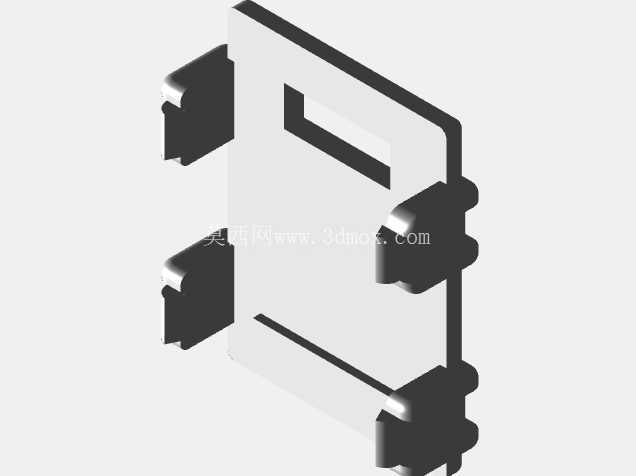

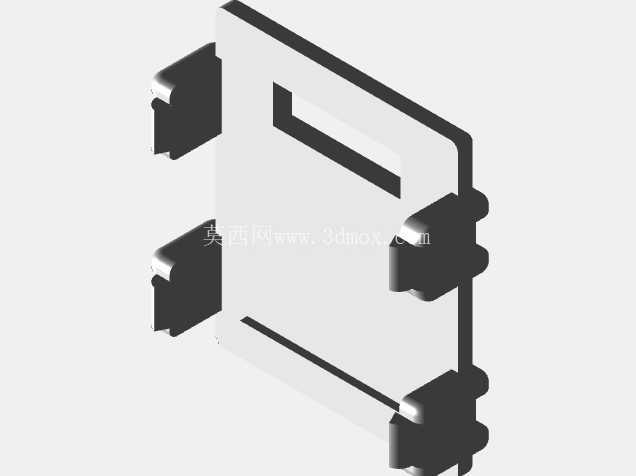

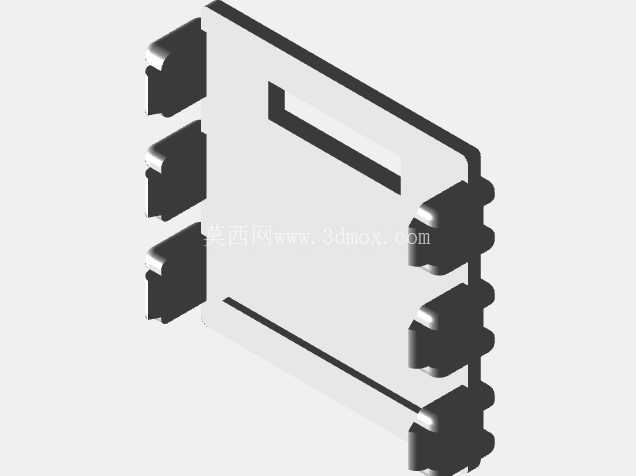

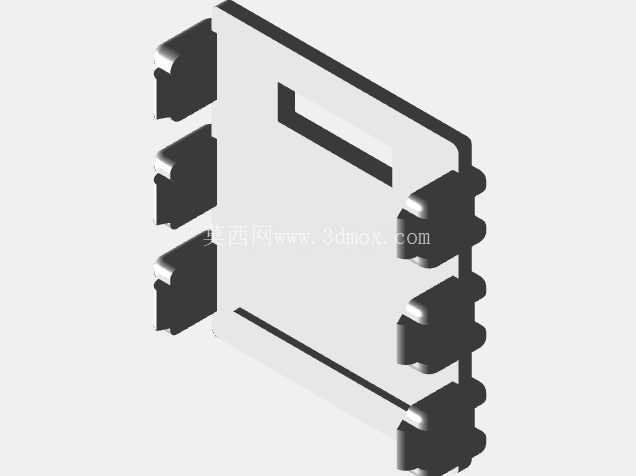

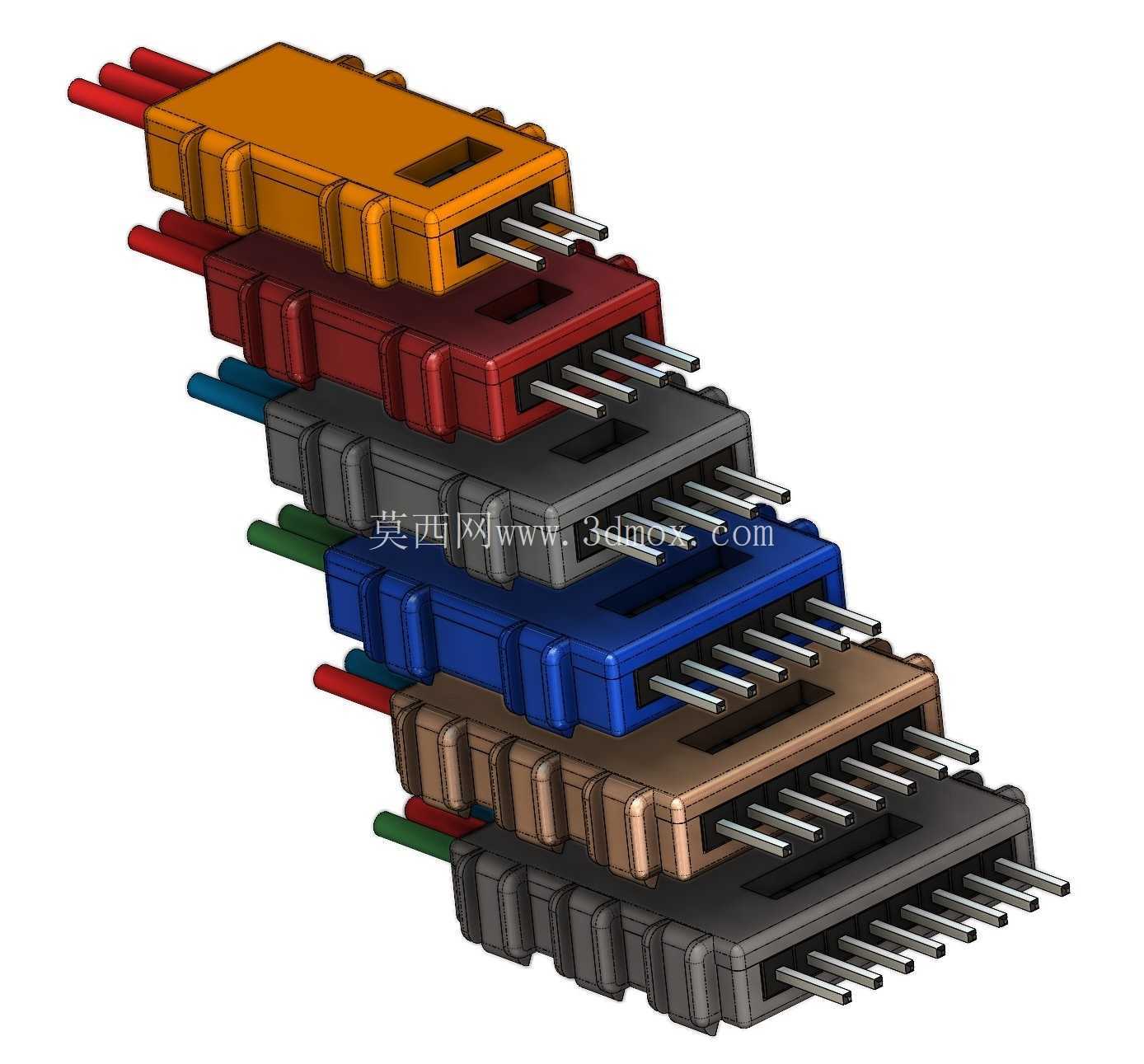

设计思路上没有做多余的花哨结构，首先把不同针数的壳体做了差异化的分色处理，3针用橙色、4针用红色、5针用深灰、6针用蓝色、7针用古铜色、8针用黑色，日常收纳的时候不用数针脚，看颜色就能快速挑到需要的规格，这个细节在做多路信号接线的时候效率提升非常明显。其次在壳体的针脚腔体内做了单侧的防呆凸筋，对应的杜邦端子压接后有匹配的凹槽，插反的时候端子无法完全推入腔体，从根源上避免端子反插导致的接线错误。再者壳体内部的端子卡位做了倒刺结构，端子压接好线芯之后推入腔体，倒刺会卡住端子的限位肩，正常拉扯线材的时候端子不会从壳体里脱出，插拔寿命比普通市售杜邦壳提升至少三倍。

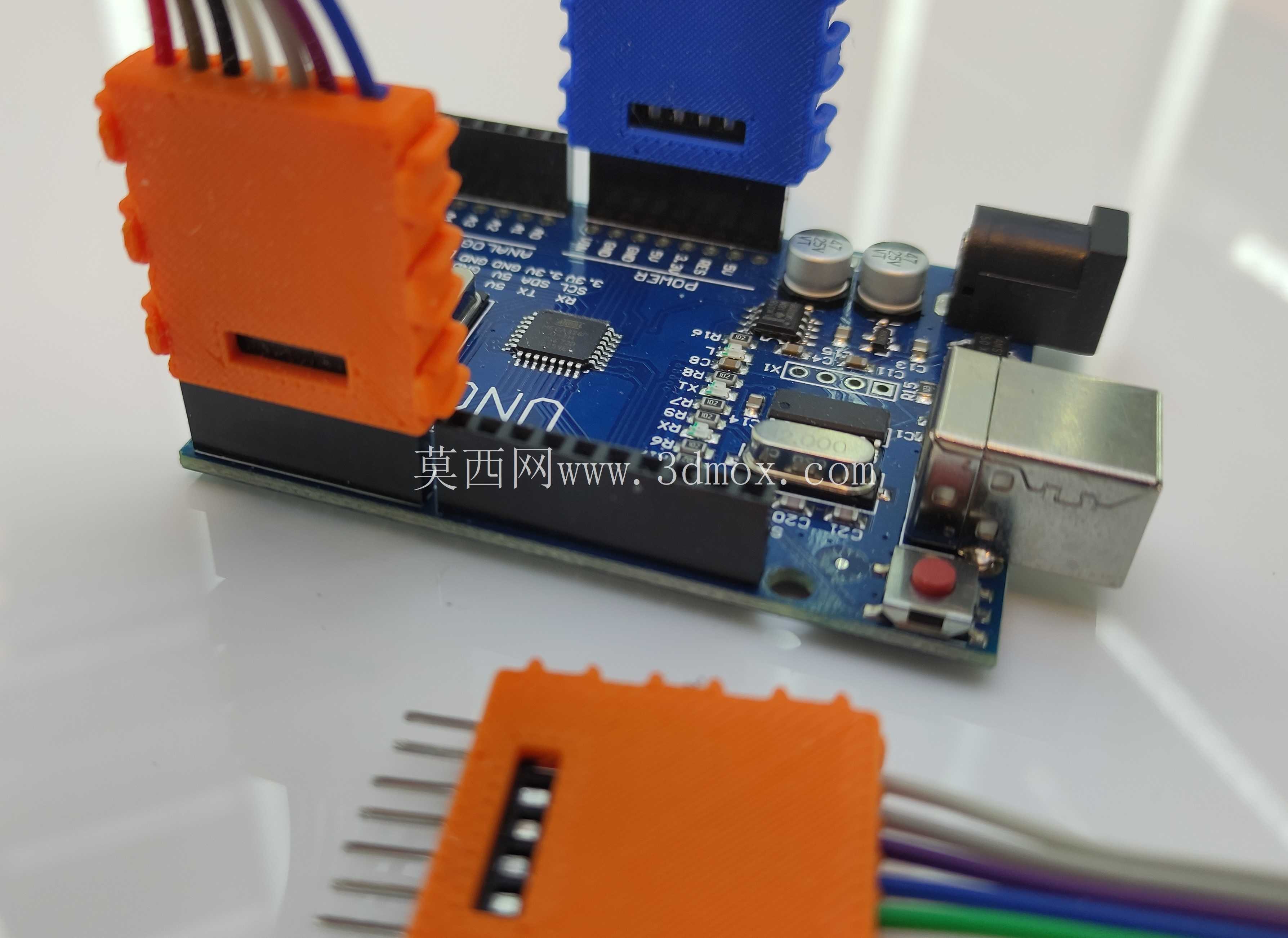

实际安装使用的时候，12mm的壳体长度刚好适配常用的22AWG到26AWG单股或多股杜邦线，压接端子的时候不需要修剪线皮过长的部分，线芯插入端子压接区后，线皮部分刚好能被壳体尾部的进线口包裹，不会出现线芯外露短路的风险。并排安装的时候，相邻连接器之间预留了0.8mm的间隙，手指插拔其中一个的时候不会碰到旁边的接插件，在高密度排针接线的场景下，比如单片机IO口全部引出的接线场景，不会出现相邻接插件卡在一起拔不下来的问题。另外壳体的顶面做了一个方形的标记槽，用户可以根据自己的接线需求插入打印好的标签纸，标记每一路针脚的信号定义，比如VCC、GND、SDA、SCL这类，后期维护查线的时候不用再顺着线捋到另一端找定义，排查故障的效率能提升不少。

从结构强度上看，壳体的壁厚做了1.2mm的均匀壁厚设计，没有厚薄不均的位置，不管是注塑生产还是3D打印制作，都不会出现缩痕、翘曲的问题，插拔的时候受力均匀，不会出现捏持的时候壳体开裂的情况。针脚的中心距严格遵循2.54mm的标准间距，公差控制在±0.05mm以内，和市面上所有标准2.54mm排针、排母都能完美适配，不会出现插不进去或者插上去晃荡松动的问题。针对跳线电缆的使用场景，壳体尾部的进线口做了喇叭口导向，压接好端子的线材插入壳体的时候，不需要刻意对准就能顺利滑入腔体，批量做线束的时候能减少对位时间，提升接线效率。

平时做项目的时候，很多人觉得杜邦接插件是小零件，随便能用就行，但实际调试过程中八成以上的偶发故障都是接插件接触不良导致的，这个规格的连接器就是从实际使用的痛点出发，没有做多余的功能叠加，每一处结构改动都是针对日常使用里遇到的实际问题，不管是个人DIY做作品，还是小批量做设备的信号接线，都能减少很多不必要的麻烦。
