苏联联盟号中型运载火箭三维结构

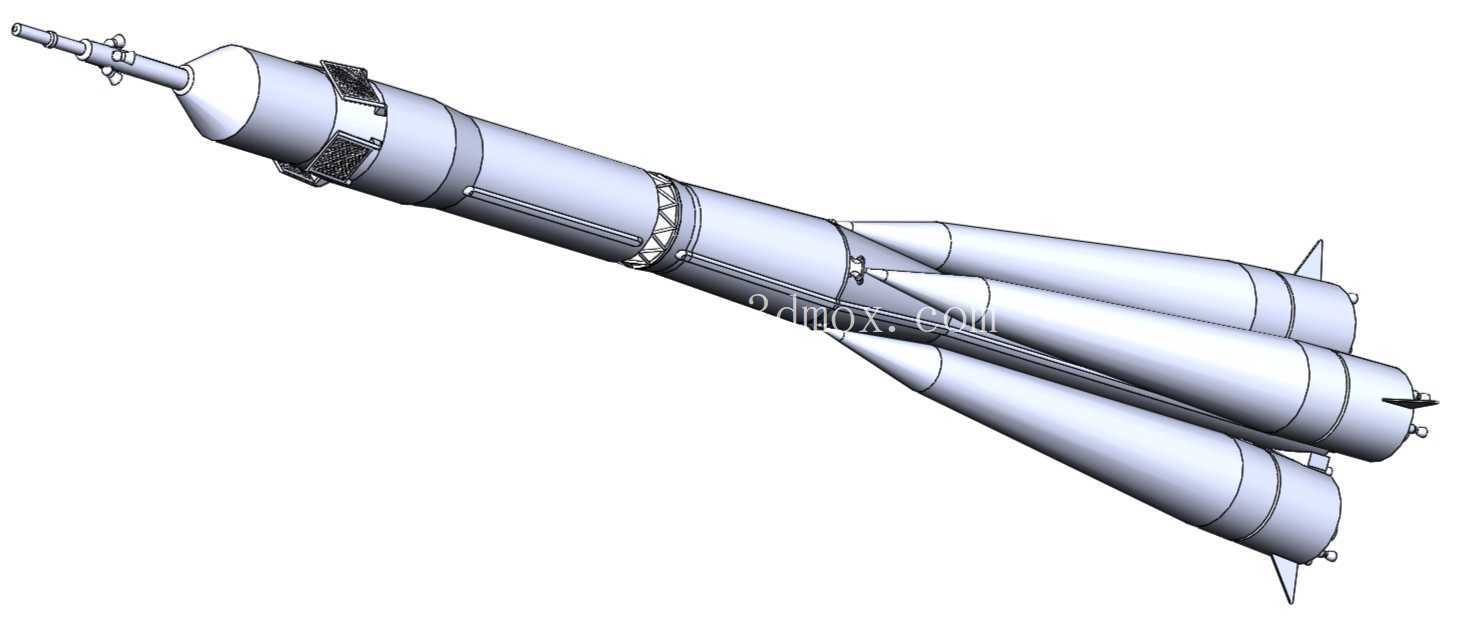

　　本次呈现的联盟号运载火箭三维结构，源自苏联R-7系列衍生的中型三级运载构型，核心应用场景聚焦近地轨道载人/货运投送，是联盟系列载人飞船、进步号货运飞船的核心投送载具，服役周期内承担了大量近地轨道载荷投送任务，结构设计的可靠性经过了长期航天发射任务验证。从结构设计逻辑来看，该构型延续了R-7系列经典的芯级加四枚侧挂助推器的布局，芯级为二级主推进结构，搭配顶部的三级上面级，整体采用锥形头部搭配柱段舱体的气动外形，适配大气层上升段的气动减阻需求，头部的逃逸塔结构为载人任务必备的应急逃逸装置，在发射阶段出现故障时可快速将载人舱段带离故障箭体，保障乘员安全。

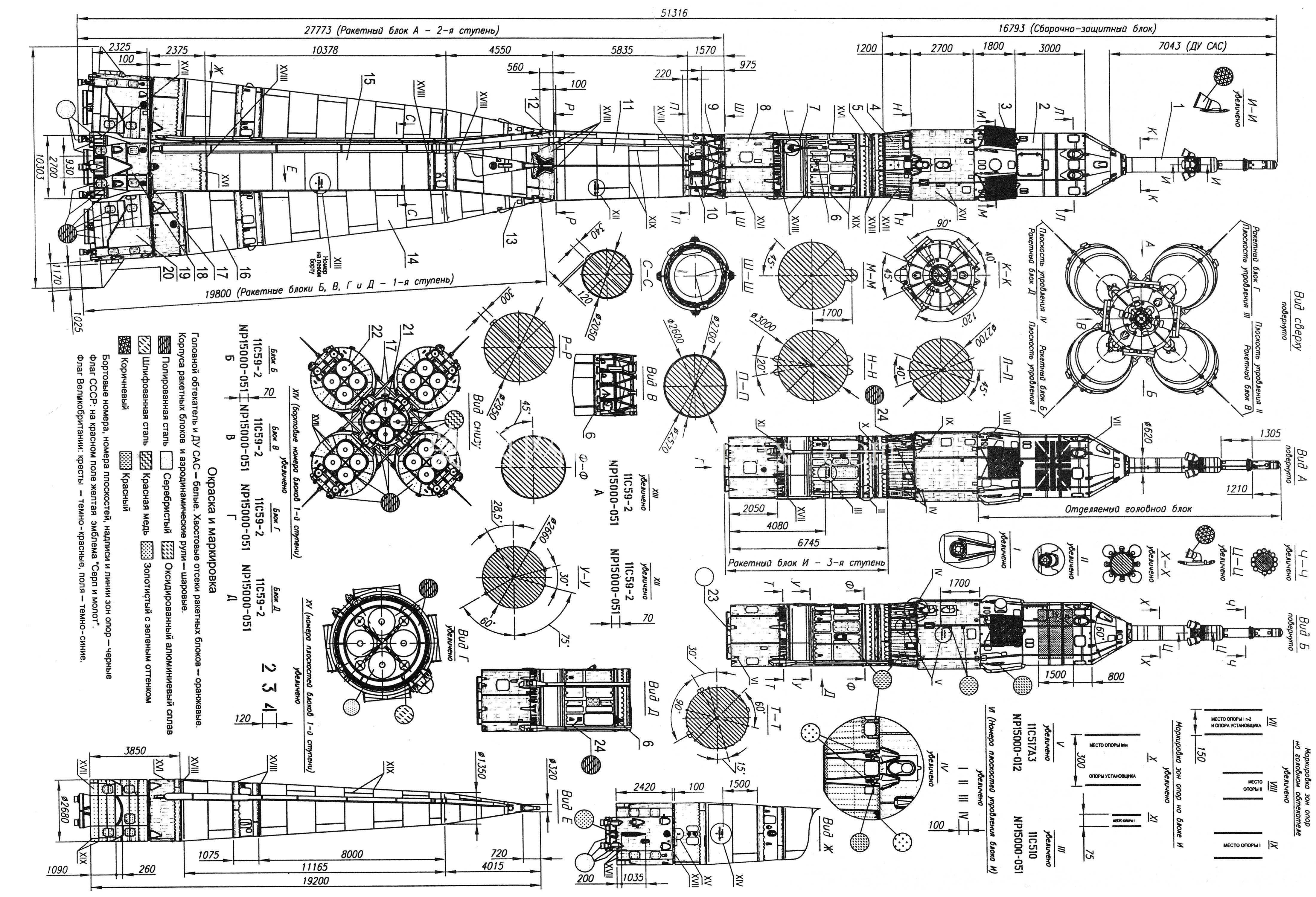

　　侧挂的四枚助推器采用锥形收敛设计，与芯级通过捆绑连接结构固定，助推器尾部设置气动稳定翼面，在起飞初段低速飞行阶段提供航向稳定力矩，助推器燃料耗尽后可通过分离机构与芯级解锁分离，降低后续飞行段的结构重量。建模过程中严格还原了各舱段的连接边界：助推器与芯级的连接点位置、级间段的桁架连接结构、舱段表面的管线排布凸起、尾段的发动机喷管布局都做了对应还原，各舱段的尺寸比例严格参照实机1:1缩放逻辑，可适配不同比例的展示场景需求，比如1:72比例的静态展示模型制作时，可直接提取该模型的外轮廓尺寸做结构拆分，适配3D打印、树脂翻模等制作工艺。

　　从功能特性来看，该构型的三级结构分工明确：起飞阶段四枚助推器与芯级一级发动机同时点火，提供起飞阶段的大推力，突破稠密大气层后助推器分离，芯级一级继续工作将箭体推送至亚轨道高度，随后一级分离、二级点火继续爬升，到达预定轨道高度后三级点火，将载荷送入目标近地轨道。建模时对各舱段的功能分区做了结构区分：头部逃逸塔段、载人舱/载荷舱整流罩段、三级燃料舱段、二级燃料舱段、芯级一级燃料舱段、侧挂助推器段的外形轮廓都做了独立的结构拆分，方便后续做结构拆解展示、爆炸视图制作，也可用于航天科普场景的结构演示，帮助受众理解运载火箭的级间分离逻辑、各舱段的功能划分。

　　在安装边界的还原上，模型严格匹配实机的结构干涉关系：助推器与芯级的贴合面无结构干涉，级间段的连接桁架与相邻舱段的安装位置完全对齐，尾翼的安装角度、喷管的摆动预留间隙都做了对应还原，若用于仿真演示场景，可直接基于该模型添加运动副约束，模拟起飞、助推分离、级间分离、整流罩抛离等全流程动作。需要注意的是，该模型为外轮廓结构模型，未还原内部的燃料贮箱、管路、发动机内部涡轮泵等细节结构，若需要做内部结构展示，可基于现有外轮廓尺寸向内做壁厚偏移，补充内部贮箱、动力系统、航电系统的结构布局，外轮廓的尺寸精度可满足结构布局参考需求。从铸造模应用角度来看，该模型的外曲面拆分逻辑适配金属铸造、树脂铸造的分模需求，各舱段的柱面、锥面都做了脱模斜度的适配，无倒扣结构，分模时可沿舱段轴向做分型面拆分，侧挂助推器的独立结构可单独开模制作，后续通过粘接、卡扣结构与芯级主体组合，适合制作比例金属模型、树脂展示模型的母模使用。
