嵌入式陶瓷台盆一体化台面卫浴构件

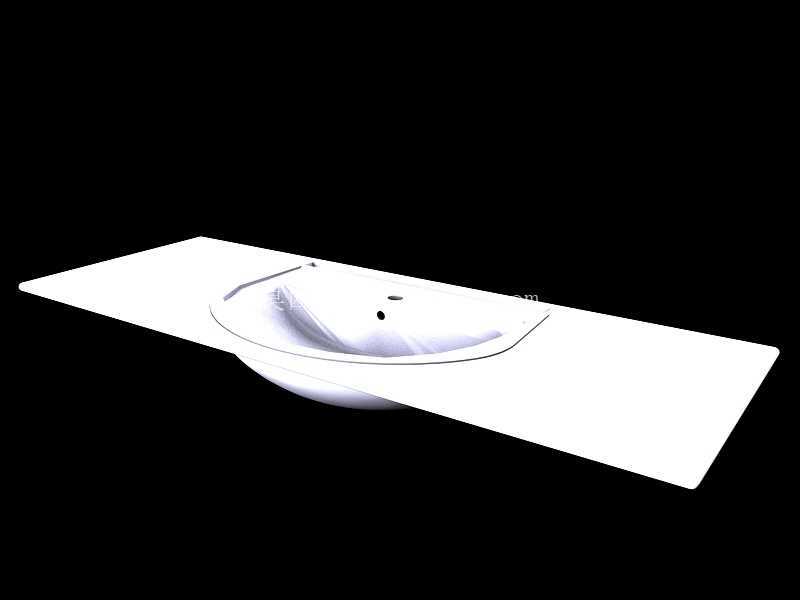

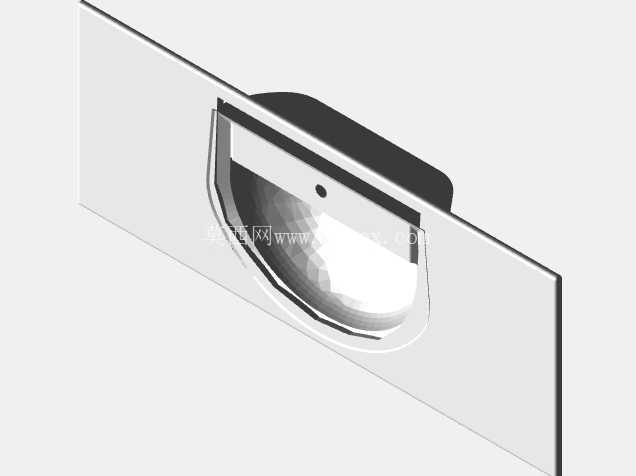

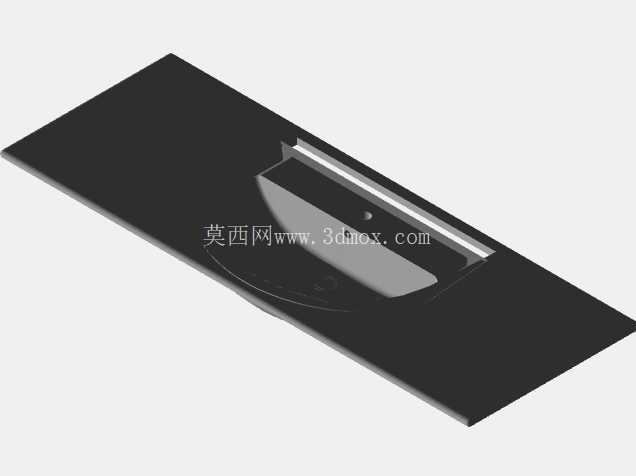

日常卫浴空间的台盆选型中，嵌入式台下盆是兼顾台面整洁度与清洁便利性的主流方案，这套三维结构完整还原了台盆与配套安装台面的配合关系，能直接用于卫浴产品开发阶段的结构校验、安装模拟以及配套柜体的尺寸适配。从实际使用场景出发，这类嵌入式台盆多用于家装卫生间、公共卫浴间、酒店客房盥洗区，安装完成后台面与盆体边缘齐平，台面积水可直接抹入盆内，不存在台上盆边缘打胶位置容易积污发霉的问题，日常维护的工作量远低于常规台上安装方案。

设计过程中首先明确了盆体与台面的配合边界：台盆采用半嵌入式安装结构，盆体上沿带有一圈外翻的承托边，安装时该承托边搭在台面预先开好的安装孔内侧台阶上，配合中性密封胶完成固定，既不需要额外的支架承重，也能避免盆体受长期荷载出现下沉脱落的问题。盆体本身的曲面采用顺滑过渡设计，内壁无直角死角，排水坡度从盆体四周向中心下水口均匀倾斜，坡度控制在3度左右，既能保证排水速度，也不会因为坡度过大导致盆体有效存水深度不足，日常洗漱时的积水可以在短时间内完全排净，不会在盆内残留水渍。

配套的台面采用一体化平整结构，台面边缘做了微小的倒圆角处理，避免尖锐边角磕碰伤人，台面整体宽度适配常规卫浴柜体的安装尺寸，台面上预留的龙头安装孔位位于盆体后侧中心位置，孔位间距符合民用卫浴龙头的通用安装标准，不需要额外扩孔或者调整位置就能适配市面上绝大多数单柄冷热水龙头。从安装边界来看，盆体嵌入台面下方的深度控制在合理范围，不会占用台面下方过多的柜体储物空间，盆体后侧预留了足够的下水器安装与检修空间，后续更换下水配件不需要拆卸整个台盆，只需要打开柜体柜门就能完成操作。

结构设计阶段还考虑了陶瓷生产的工艺特性，盆体所有壁厚保持均匀一致，避免厚薄差异过大导致烧制过程中出现变形、开裂的问题，承托边的厚度比盆壁略厚，保证安装时的承重强度，同时承托边与台面接触的位置做了微小的导水斜面，即使有少量水渗到密封胶位置，也会顺着斜面流回盆内，不会渗透到台面下方的柜体上。台面的厚度采用常规人造石台面的通用厚度，既能保证自身结构强度，也不会因为过厚导致整体重量过大，增加柜体的承重负担。

从实际使用的功能特性来看，这款台盆的盆体深度足够，日常洗漱时水花不会溅出台面，盆体后侧的溢水孔位置设置合理，当忘记关水龙头时，水位到达溢水高度就会从溢水孔直接排入下水管道，避免水满溢出泡坏地面与柜体。整个模型的配合关系完全按照实际安装状态搭建，结构设计师可以直接提取模型中的安装孔尺寸、盆体轮廓尺寸来配套设计浴室柜的台面开孔图、柜体支撑结构，不需要再反复核对实物尺寸，能有效减少前期设计阶段的尺寸校验工作量，也能避免因为尺寸匹配问题导致的现场安装返工。
