桌面级紧凑型PCB精密钻孔加工装置

在电子样机试制、小批量PCB板加工场景中，大型工业钻床往往存在占地空间大、调试流程繁琐、针对0.5-3mm微小孔径加工进给精度不足的问题，这款紧凑型钻孔装置正是针对实验室、电子爱好者工作室、小批量打样车间的桌面作业需求设计，可直接放置在常规防静电工作台上完成单面板、双面板的预钻孔、元件引脚过孔加工，也可适配薄铝板、亚克力板、PETG板材的小直径钻孔作业，填补了手持电钻进给不稳、大型钻床灵活性不足的设备选型空白。

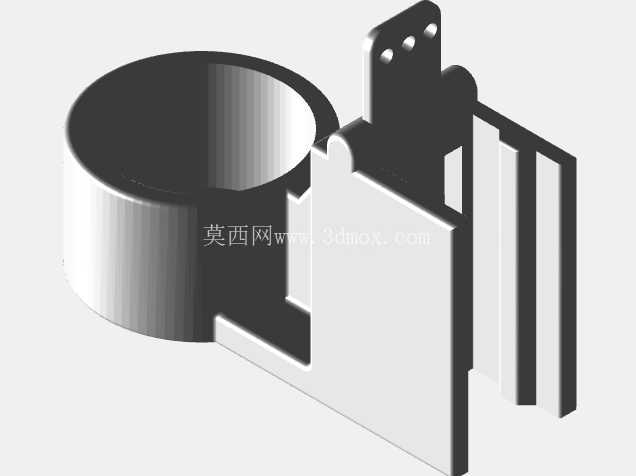

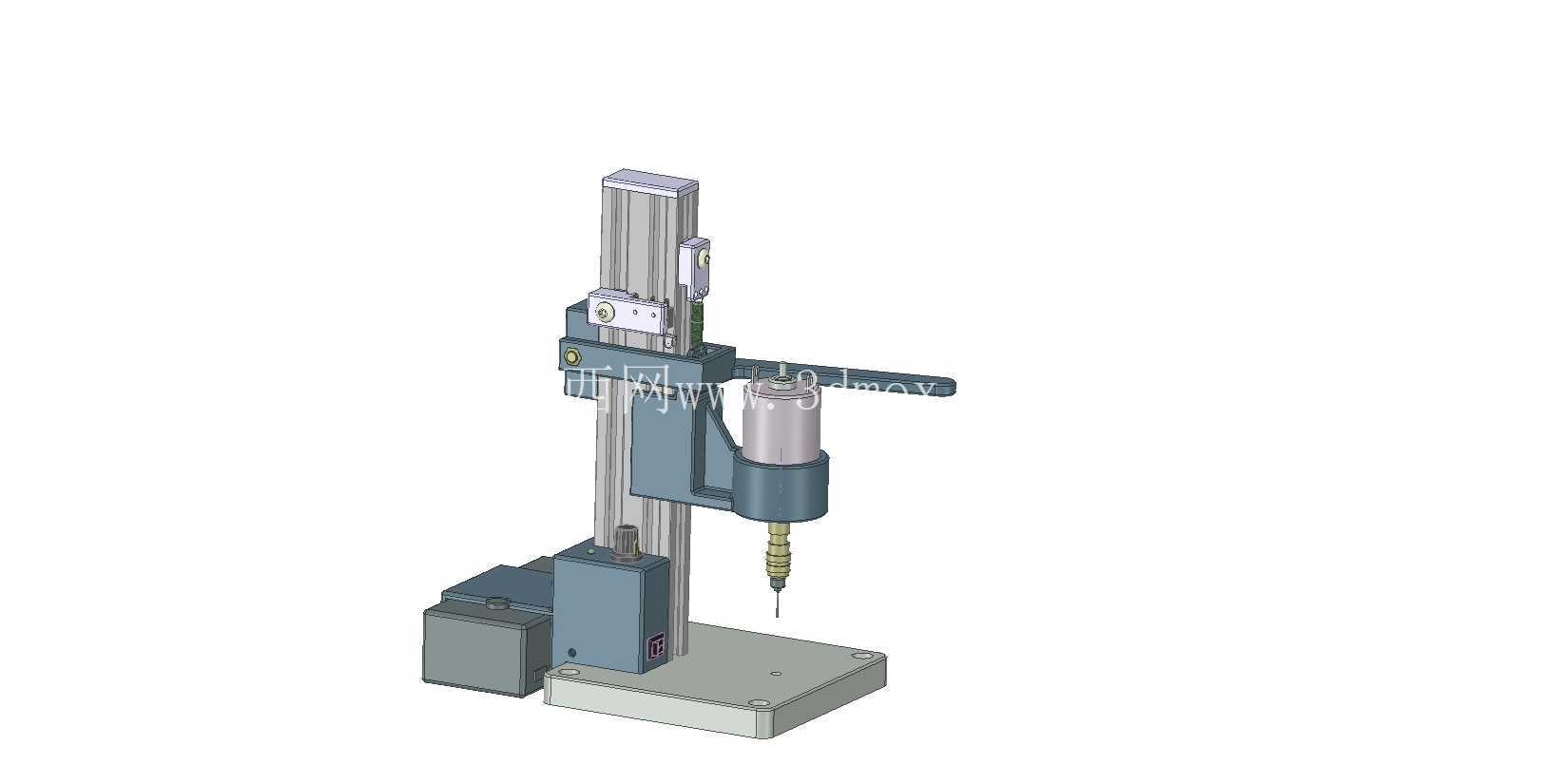

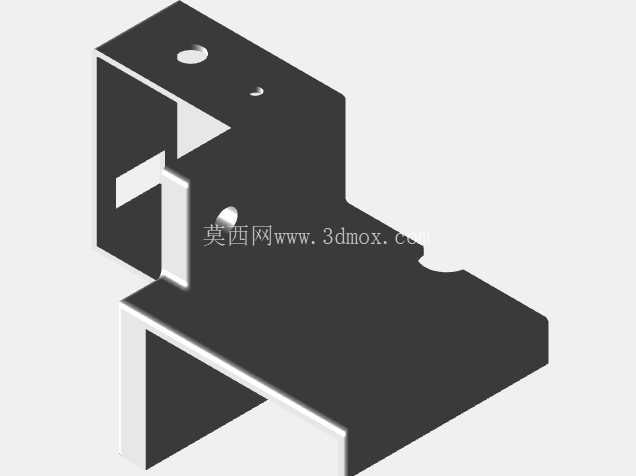

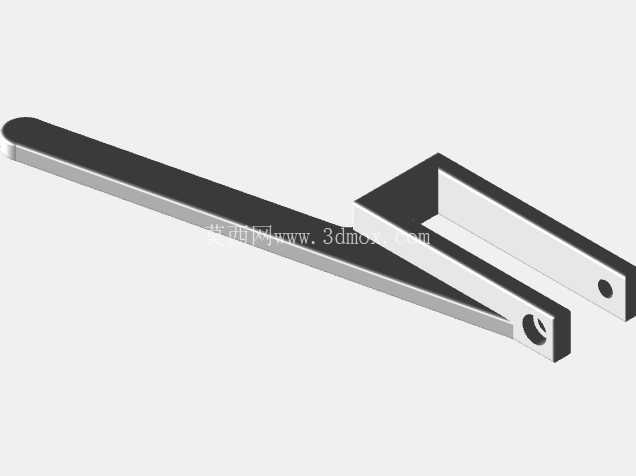

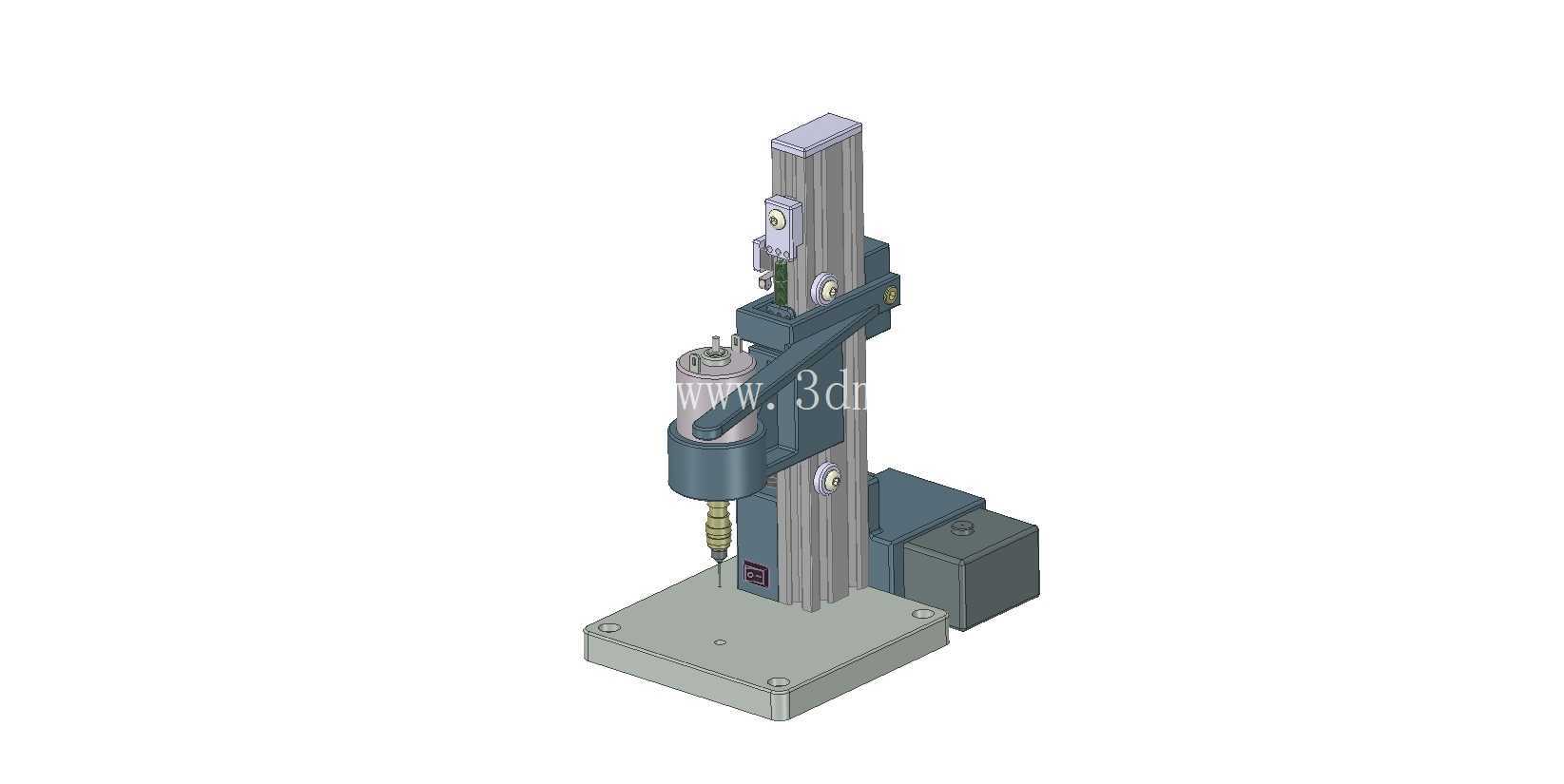

从结构设计逻辑来看，整机采用2040挤压铝制V型型材作为垂直进给的导向支撑，这类工业铝型材自带的标准槽道无需额外加工导轨安装面，仅通过标准T型紧固件即可完成所有滑动组件的位置锁定，大幅降低了零件加工精度要求与装配调试难度。垂直运动的滑架搭载回收再利用的36毫米外径直流电机，电机输出轴适配3毫米标准钻夹头，可装夹市面常见的微型PCB钻头、中心钻，主轴最高转速可达10000RPM，高转速设计能有效减少PCB板材钻孔时的玻纤毛刺，避免孔壁铜箔拉扯脱落的问题。进给操作采用前置杠杆式压杆设计，操作者单手即可按压压杆带动电机组件沿铝型材导轨垂直下行，杠杆的力臂比经过匹配调试，下压行程与钻头进给量形成合理对应，既不会因为力臂过小导致进给力过大扎穿板材，也不会因为力臂过大造成进给虚位，松开压杆后，滑架与电机组件通过内置的拉力弹簧自动复位到上限位，无需额外操作即可完成单次钻孔循环。

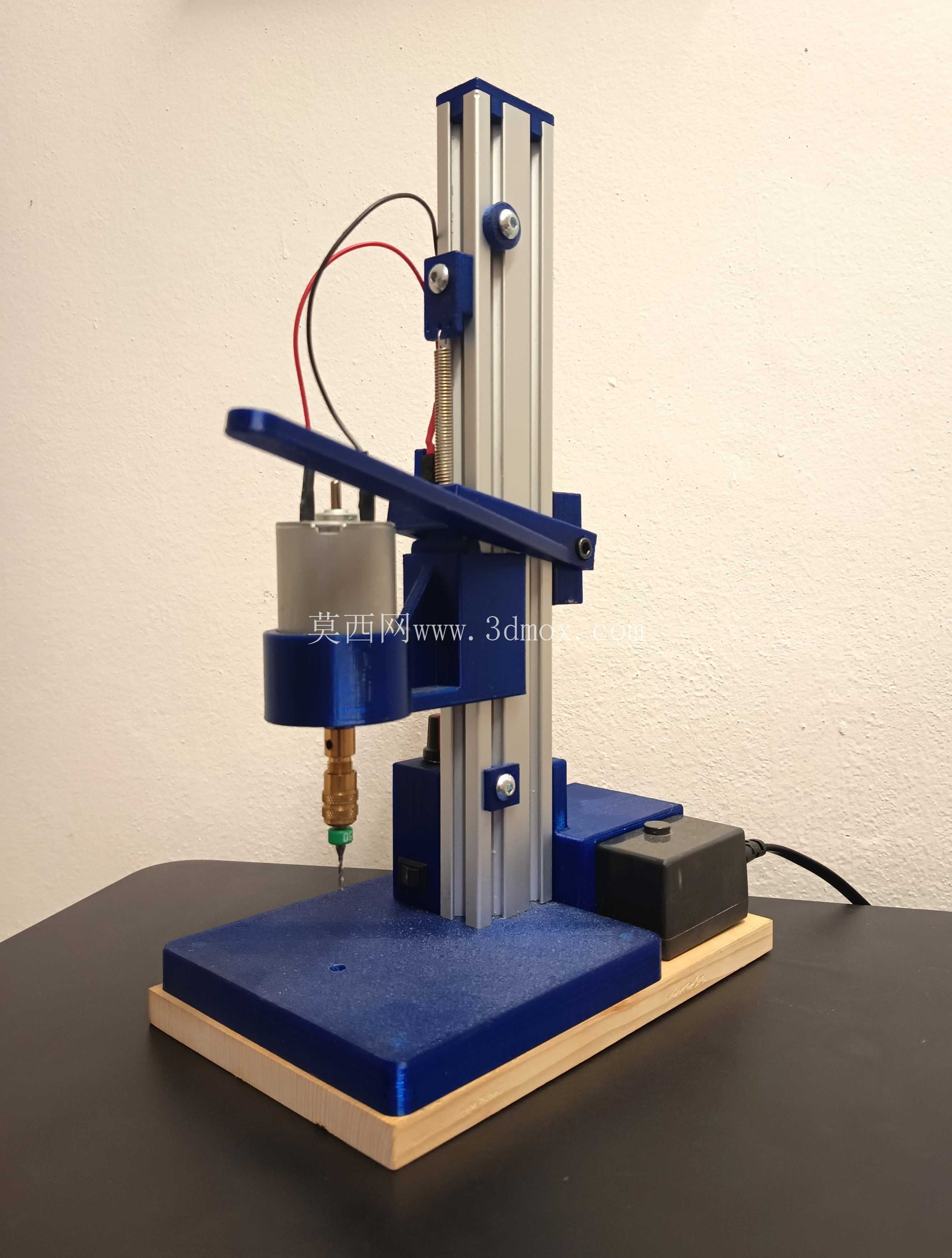

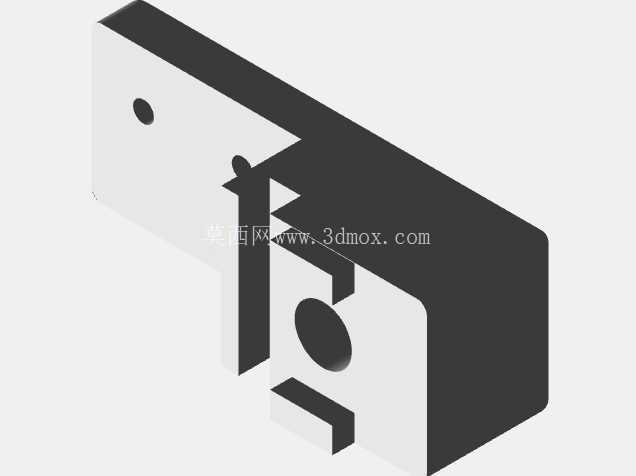

行程控制部分，在铝型材上端设置有限位开关，当滑架复位到行程上端时，限位开关直接切断电机供电回路，避免待机状态下电机空转带来的能耗与安全隐患，这一设计也省去了额外的停机操作步骤，连续钻孔作业时的操作流畅度更高。供电部分采用同来源的24V直流电源模块，电源与控制模块集成安装在底座侧方的独立盒体内，控制模块上集成了电机转速调节旋钮、LED工作灯开关、运行状态指示灯，转速调节功能可针对不同材质的加工需求调整输出转速：加工FR-4玻纤PCB板时可使用最高转速保证孔壁光滑，加工薄亚克力板时适当降低转速避免材料熔融粘刀，加工软铝片时调整到中速区间减少钻头磨损。底座采用分层结构，下层为木质基板提供整体配重与防滑支撑，上层为蓝色工程塑料平台作为钻孔作业的承载面，平台表面预留有定位槽与基准靠位，可通过简易夹具固定不同尺寸的PCB板材，避免钻孔过程中板材移位造成孔位偏差。

安装边界方面，整机底座占地面积不超过一张A3纸张尺寸，垂直方向最大高度适配常规桌面置物架的层间高度，无需额外预留大型设备的安装空间，也不需要地脚螺栓固定，放置在平整工作台面即可使用，搬运时可整体挪动无需拆解。所有印刷结构组件均采用PETG材质制作，这类材料具备足够的结构强度与抗冲击性，同时可通过3D打印快速制作替换件，日常使用中如果出现压杆磨损、滑块衬套损耗的情况，可直接打印对应零件更换，降低后期维护成本。实际作业过程中，所有对准与行程调整都不需要额外加工零件，仅需要松开铝型材槽内的紧固件，滑动调整电机组件、限位开关、压杆支点的位置即可适配不同长度的钻头、不同厚度的加工板材，调试过程不需要专用工装，普通操作者经过简单熟悉即可完成参数调整。针对PCB钻孔的特殊需求，主轴的径向跳动量控制在微小范围内，搭配高转速运行，可稳定加工0.3mm以上的微小孔径，满足常规直插元件、表贴元件过孔的加工精度要求，不会出现孔位偏斜、钻头断裂的问题。设备的走线全部沿铝型材槽道布置，避免外露线缆干扰进给动作，控制模块的接口全部采用快插设计，后期更换电机、调整开关位置时不需要重新焊接线路，维护便捷性更高。
