可3D打印数控铣削用面铣刀盘结构

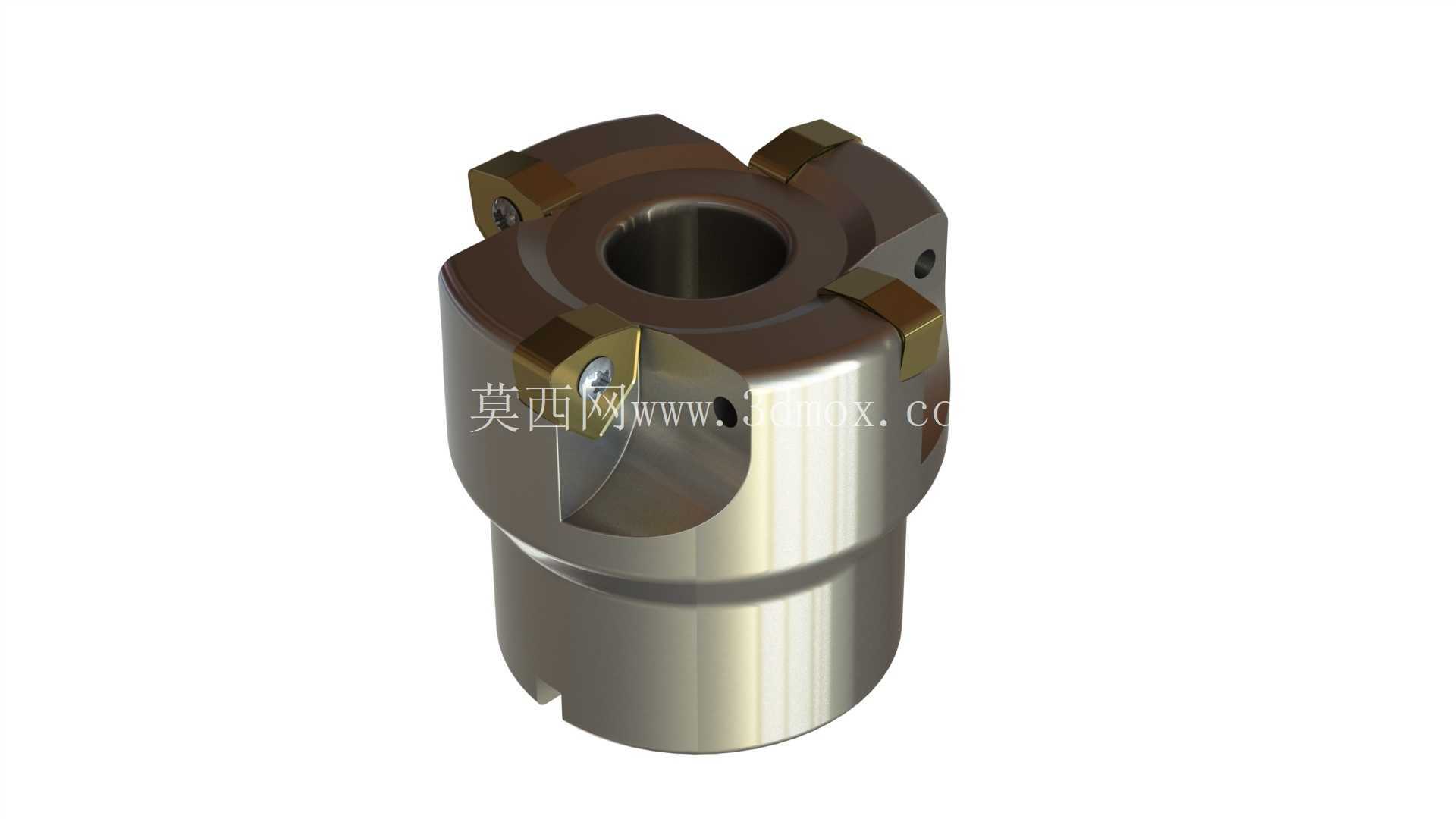

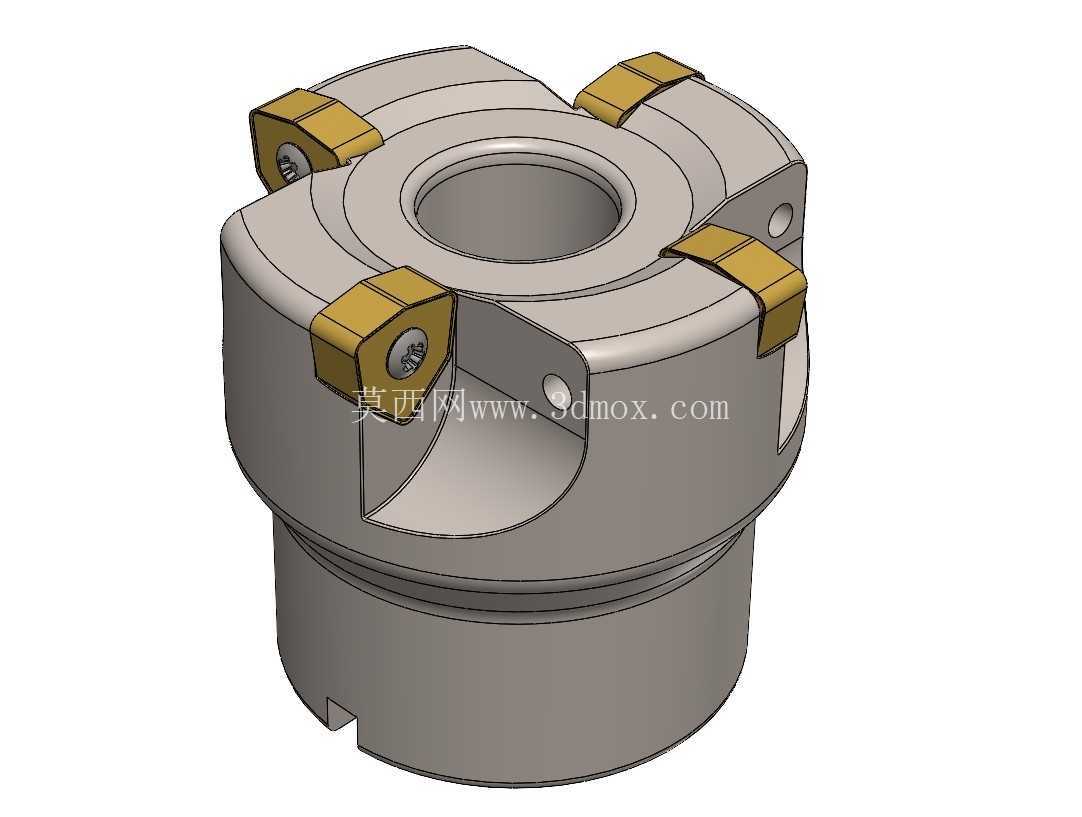

这款铣削刀头结构适配常规数控铣床、加工中心的端面铣削工序，也可作为3D打印教学场景下的机床功能部件演示样件，还原工业铣刀盘的核心装配逻辑与功能特征。从实际加工场景来看，这类可转位铣刀盘主要用于平面开粗、半精铣工序，覆盖普通碳钢、铝合金、工程塑料等常见工件材料的加工需求，刀体上的四个刀座采用对称式分布，能够在高速旋转时保持动平衡，减少切削过程中的振动传递，提升加工面的平整度。

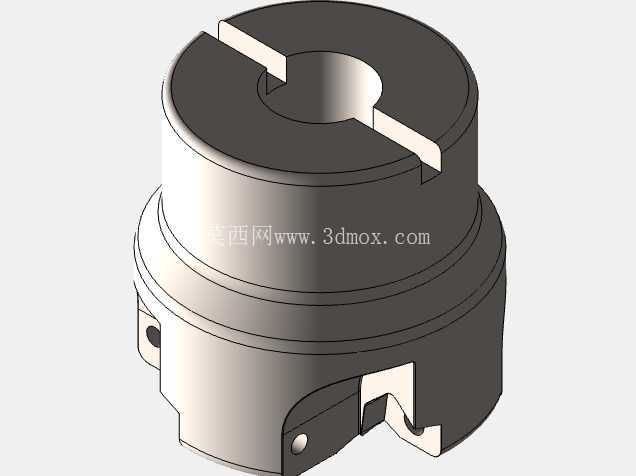

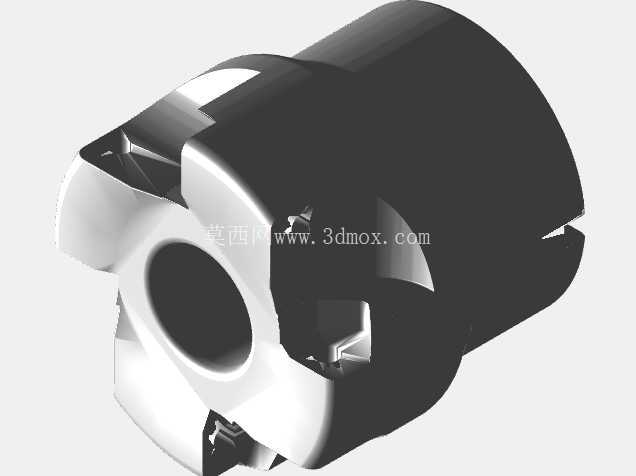

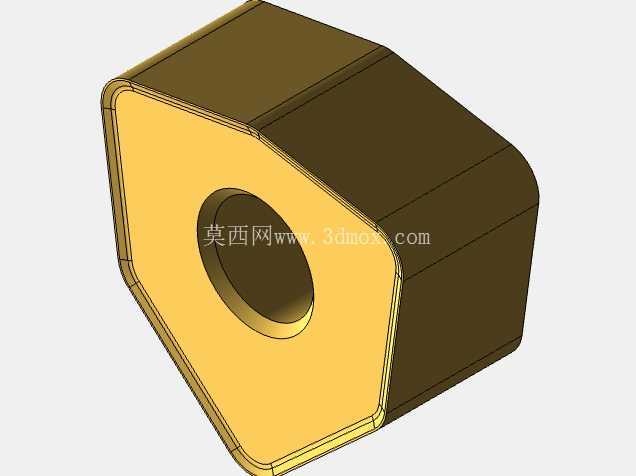

设计层面上，刀体采用阶梯式轴段结构，下部的定位轴段与机床主轴端面的定位孔配合，保证安装同轴度，轴段上预留的键槽结构用于传递主轴扭矩，避免高速切削时刀盘与主轴出现相对滑动；上部的刀座安装位采用下沉式定位面，每个刀座通过内六角螺钉锁紧，刀片更换时无需拆卸整个刀盘，仅需松开对应位置的锁紧螺钉即可完成刀片转位或更换，能有效减少加工辅助时间。刀座的定位面设计有15度的主偏角，让切削刃切入工件时的接触角度更合理，降低切削冲击力，同时预留的排屑空间能够让铣削产生的切屑顺着刀体的斜面快速排出，避免切屑缠绕在刀体上刮伤已加工表面。

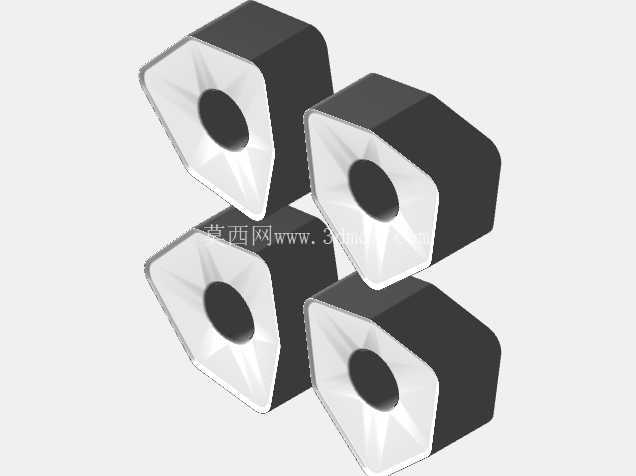

从安装边界来看，刀盘中心的通孔用于穿过主轴拉紧螺钉，将刀盘牢牢压合在主轴端面上，中心孔的直径适配常见的NT、BT系列主轴端盖尺寸，下部定位轴段的外径公差控制在h6级别，保证与主轴定位孔的间隙配合精度，安装后刀盘的径向跳动量可控制在0.02mm以内，满足常规铣削加工的精度要求。刀体上的四个刀片安装位采用等角度90度分布，相邻刀片的切削轨迹在轴向有0.05mm的高度差，能够实现渐进式切削，降低单个刀片的切削负荷，延长刀片使用寿命。

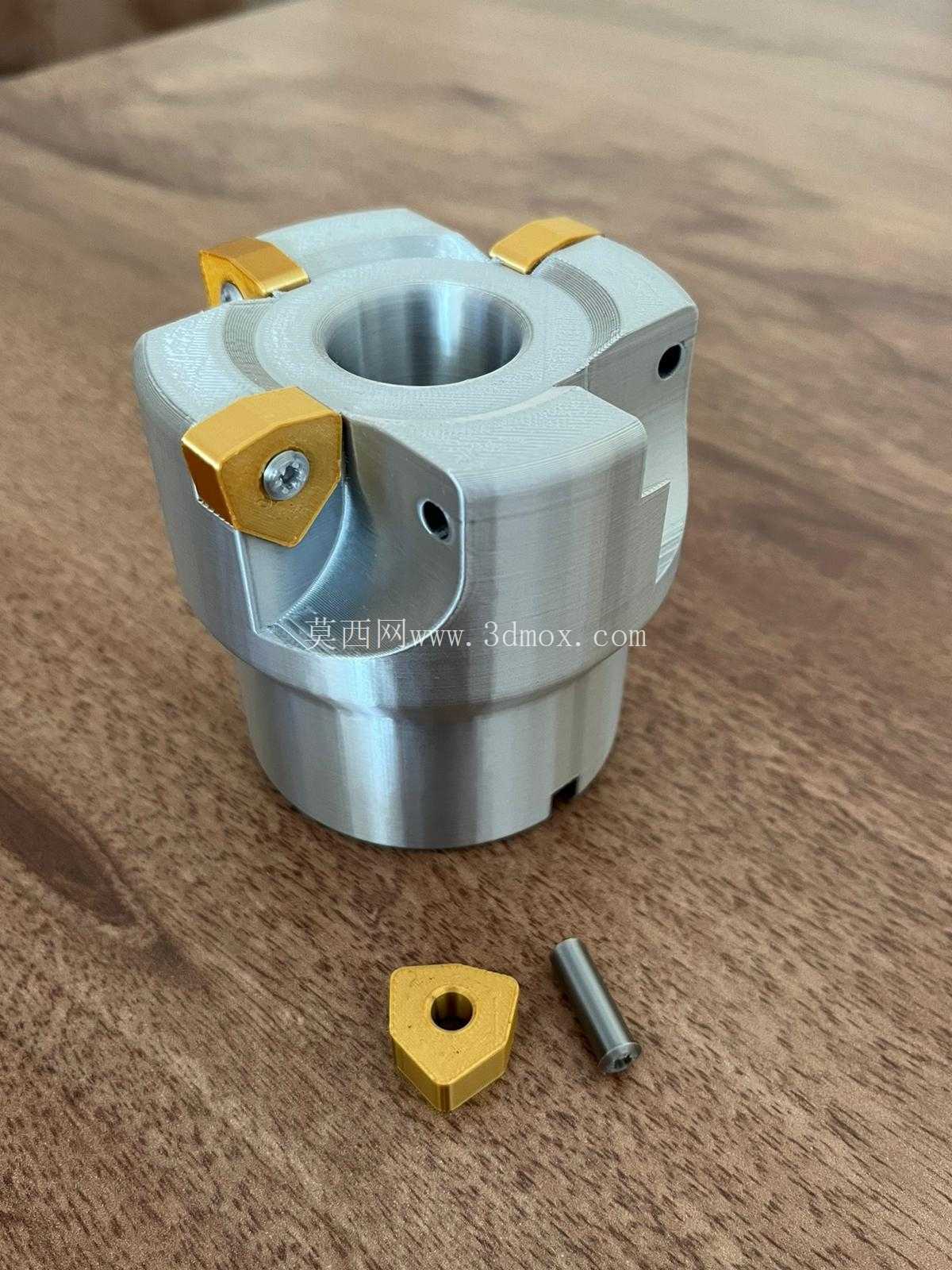

作为3D打印制作的功能演示件，其结构还原了工业铣刀盘的所有核心装配特征，打印制作时无需额外添加支撑结构，刀体的所有斜面、安装孔位都可通过常规FDM或光固化3D打印机一次成型，打印完成后仅需对螺钉安装孔进行简单的铰孔处理，即可装配标准规格的内六角螺钉与模拟刀片，用于教学场景下的机床刀具结构认知、装配流程演示，也可作为数控加工实训课程的辅助教具，帮助初学者快速理解可转位铣刀盘的工作原理与安装要点。

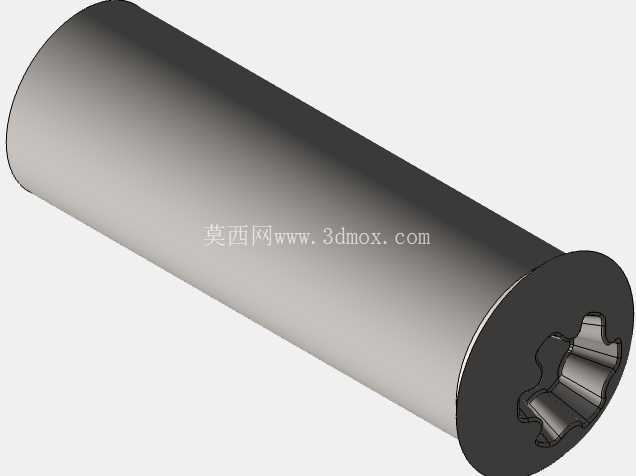

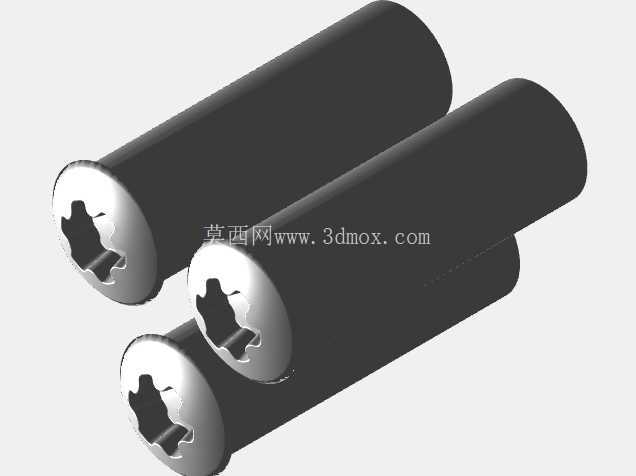

在实际工业应用场景中，这类四齿面铣刀盘的切削效率比传统焊接式铣刀提升40%以上，刀片磨损后仅需更换刀片即可继续使用，刀体可长期重复利用，大幅降低刀具使用成本。刀体的材质在工业量产中通常采用40Cr调质处理，表面硬度达到HRC42-48，具备足够的刚性与耐磨性，能够承受大切深、快走刀的粗加工工况，而3D打印制作的演示件则采用PLA或光敏树脂材质，虽然无法承受实际金属切削的负荷，但完整还原了刀体的结构比例、装配关系与功能特征，完全满足教学演示、结构验证的使用需求。刀体上部的四个锁紧螺钉孔采用沉头设计，螺钉锁紧后头部不会高出刀座表面，避免旋转过程中螺钉与工件或夹具发生碰撞，刀体外缘的圆弧过渡设计能够减少应力集中，避免高速旋转时刀体出现开裂风险。
