可3D打印联动齿轮玩具小车结构设计

这款齿轮小车的结构设计，核心围绕桌面级3D打印的工艺特性做了全链路适配，从一开始的方案选型阶段，就没有照搬传统塑料玩具车的卡扣拼接或者胶粘装配逻辑，而是把FDM、SLA、SLS三类主流桌面3D打印工艺的成型公差、支撑去除难度、层间结合强度都纳入了设计考量边界，所有配合面的公差都预留了0.2-0.3mm的打印补偿量，不需要额外做打磨、修配就能完成徒手装配，哪怕是没有装配经验的学生群体，也能在十分钟内完成全部零件的拼接，不需要额外的紧固件或者粘接剂。

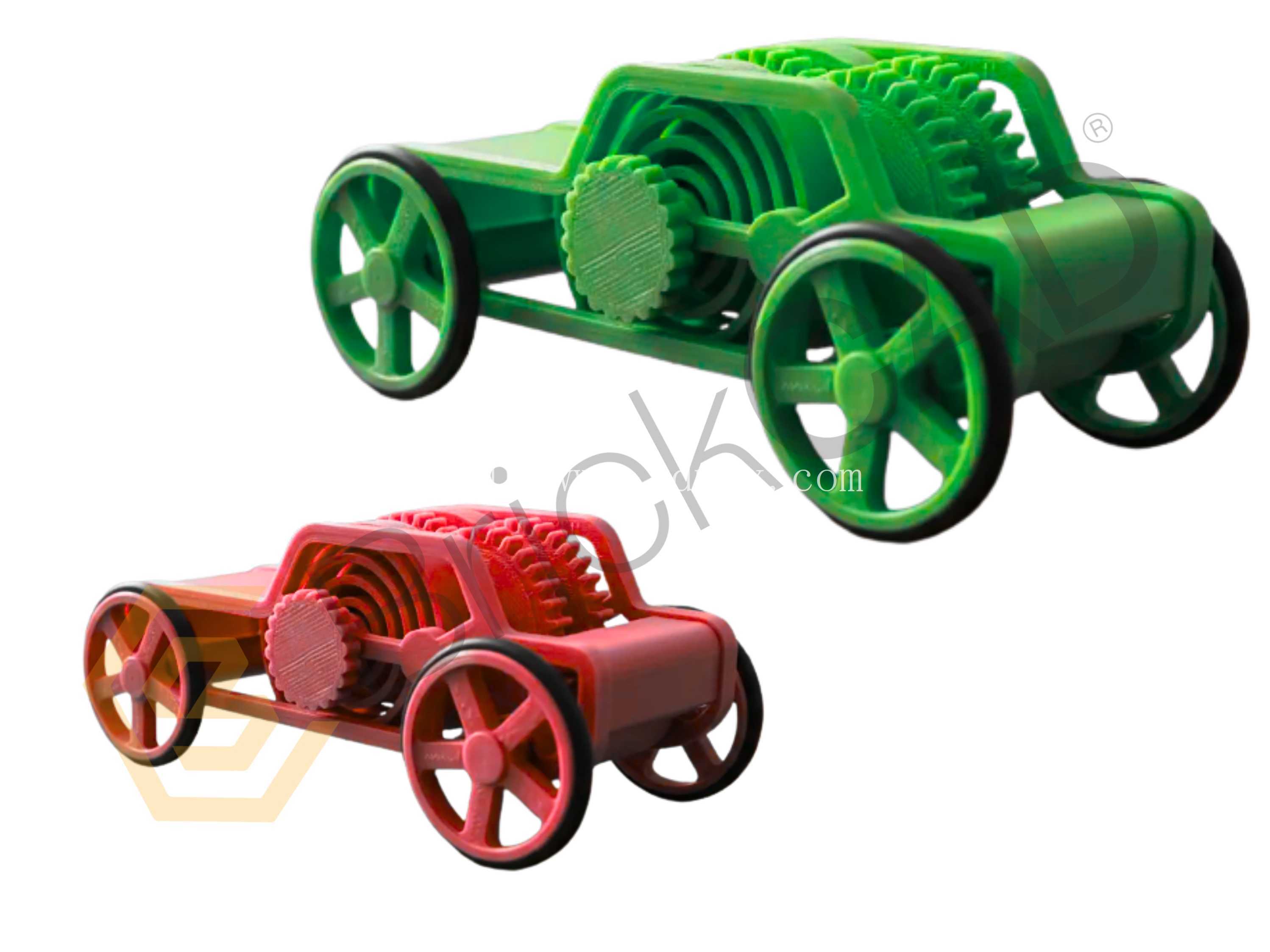

传动结构上采用了全外露的联锁齿轮驱动轮设计，没有额外设置传动箱外壳，一方面是为了让齿轮啮合的运动过程完全可视化，推动小车行进时，各级齿轮的同步转动过程可以直观呈现，非常适合作为机械原理入门的教学演示载体，不管是中小学STEM课堂的机械结构科普，还是高校机械专业的公差配合、齿轮传动课程实训，都可以直接用这套模型作为实操案例，学生可以自行打印零件、完成装配，直观观察不同公差设置下齿轮啮合的顺畅度、传动阻力的变化，比纯课本上的示意图要具象得多。另一方面，外露的齿轮结构也减少了打印时的封闭空腔，不需要在壳体内部添加难以去除的支撑，大幅降低了打印后的后处理工作量，哪怕是入门级的FDM打印机，也能打出表面质量合格的零件，不会因为内部支撑残留导致齿轮卡滞。

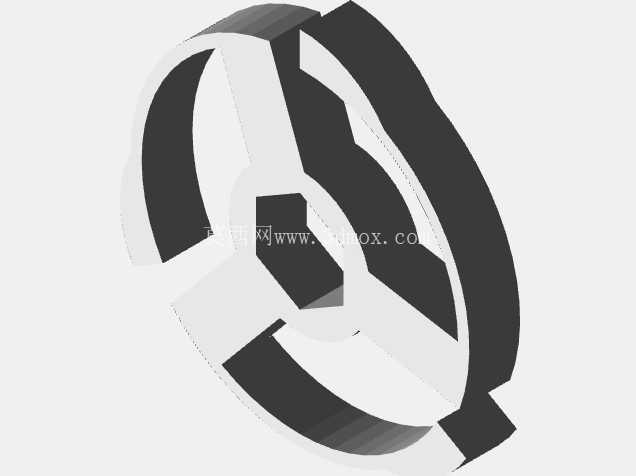

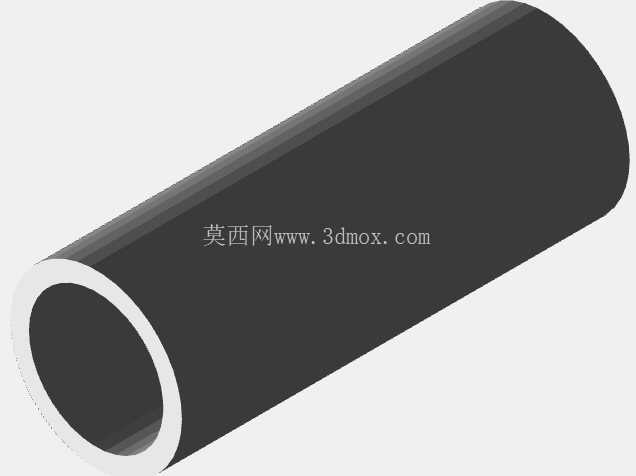

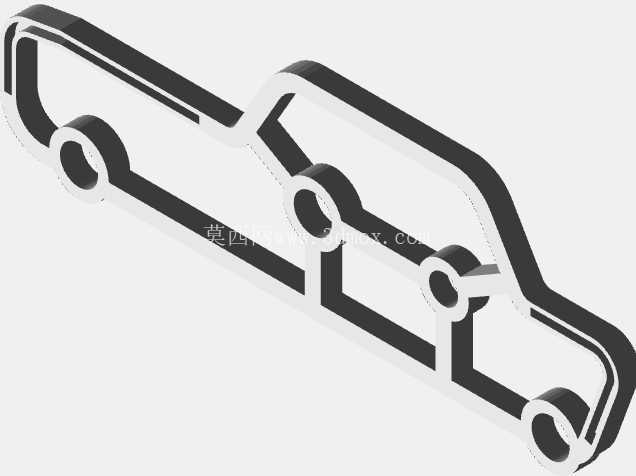

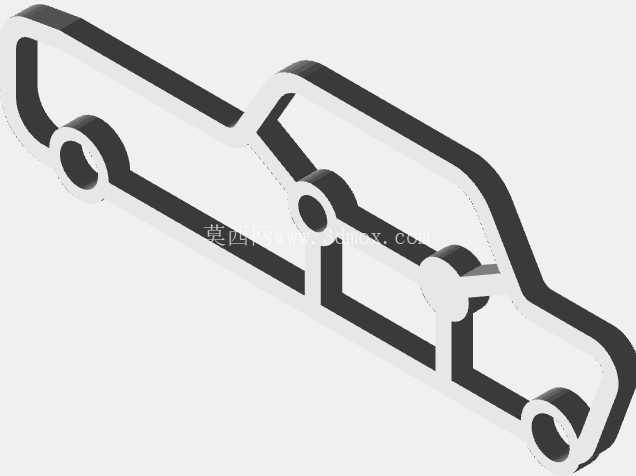

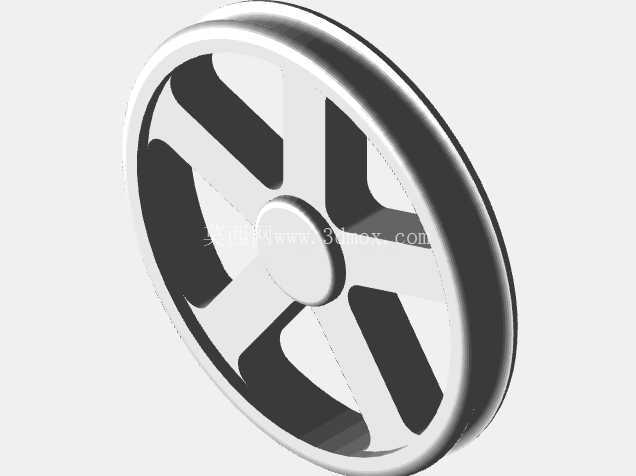

底盘部分做了针对性的加固结构，没有采用薄壳式的底盘设计，而是在底盘两侧加了纵向的加强筋，轮轴安装位做了加厚的轴套结构，避免反复拆装或者多次推行之后轴孔出现磨损开裂，毕竟作为教学演示模型，会被反复拆装、多次推动演示，结构耐用性是必须考虑的设计点。轮轴和齿轮、车轮的配合采用了多边形轴的防呆设计，不需要额外的销钉或者键连接，打印完成后直接对准卡位插装就能实现周向固定，推动的时候不会出现轮轴和车轮打滑空转的问题，装配门槛极低。

从安装边界来看，整车装配完成后的尺寸控制在掌心可握持的范围内，不需要大尺寸打印设备，普通桌面级3D打印机的成型尺寸就可以一次性打印所有零件，甚至可以把多个零件排布在同一块打印平台上一次成型，减少打印等待时间。所有零件的壁厚都控制在2mm以上，既保证了打印时的结构强度，不会因为壁厚太薄出现打印翘曲、层间断裂的问题，也不会因为壁厚过大导致打印耗材浪费、打印时间过长。连杆结构的设计也做了运动干涉校验，整个传动链从车轮到各级减速齿轮，再到车身上部的联动齿轮组，全行程运动过程中没有零件干涉，推动的时候全程阻力均匀，不会出现卡滞、跳齿的问题。

除了教学场景之外，这款模型也可以作为桌面交互摆件使用，全齿轮外露的机械感外观，放在办公桌面作为解压小物件也很合适，推动的时候齿轮同步转动的视觉效果有很强的机械美感，而且因为所有零件都是3D打印可制作的，使用者可以根据自己的喜好更换不同颜色的耗材，打印出不同配色的个性化版本，不需要开模，小批量定制的成本极低。设计过程中还特意规避了尖锐的棱角，所有边角都做了R1以上的圆角处理，哪怕是低龄学生使用也不会被划伤，符合教学用具的安全要求。

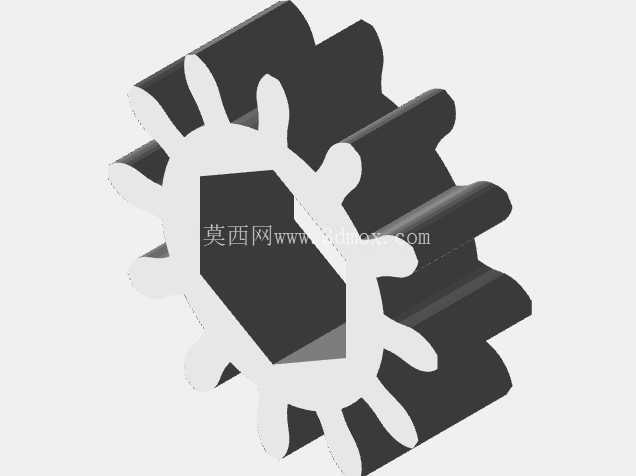

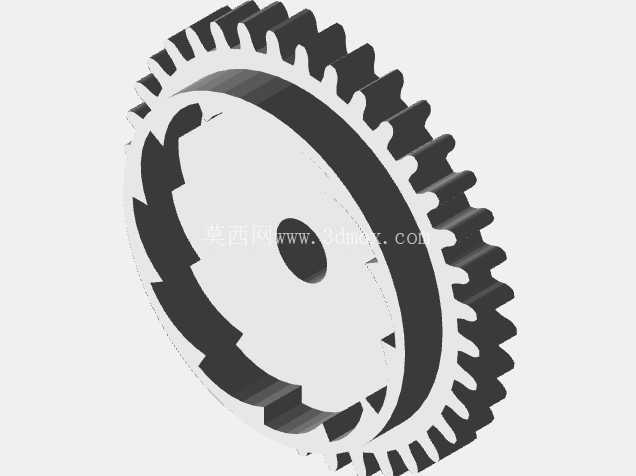

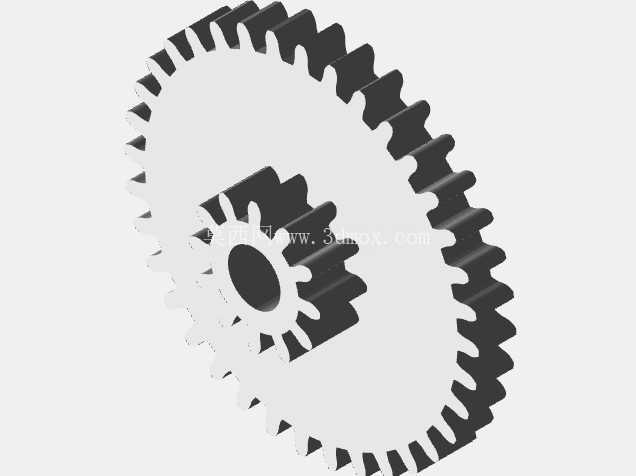

在齿轮参数的选择上，没有采用过大的传动比，而是选择了适中的减速比，保证推动小车的时候，上部的齿轮组转速不会过快，既可以清晰看到每一级齿轮的转动过程，也不会因为转速太快导致齿轮脱啮。齿轮的齿形也做了适配3D打印的优化，齿顶和齿根都做了微小的圆角处理，避免打印的时候因为层纹导致齿面粗糙，啮合时阻力过大，不需要额外做齿面打磨就能实现顺畅传动。整个结构没有易损的小零件，所有零件的尺寸都足够大，不会出现小零件误食的风险，适配中小学科创课堂的使用场景要求。
