可动式IDSA主题翻领徽章结构设计

这款可动翻领徽章的设计初衷，是面向3D打印技术展示场景开发的演示类配饰，核心作用是直观呈现3D打印工艺实现多部件分离打印、免组装活动结构的能力，常被用于工业设计展会、3D打印技术宣讲、行业交流活动的随身标识配饰，佩戴在正装翻领、工装胸袋位置，既能作为身份标识，也能作为小型技术演示载体，让观展者直观理解3D打印在复杂活动结构上的实现优势。

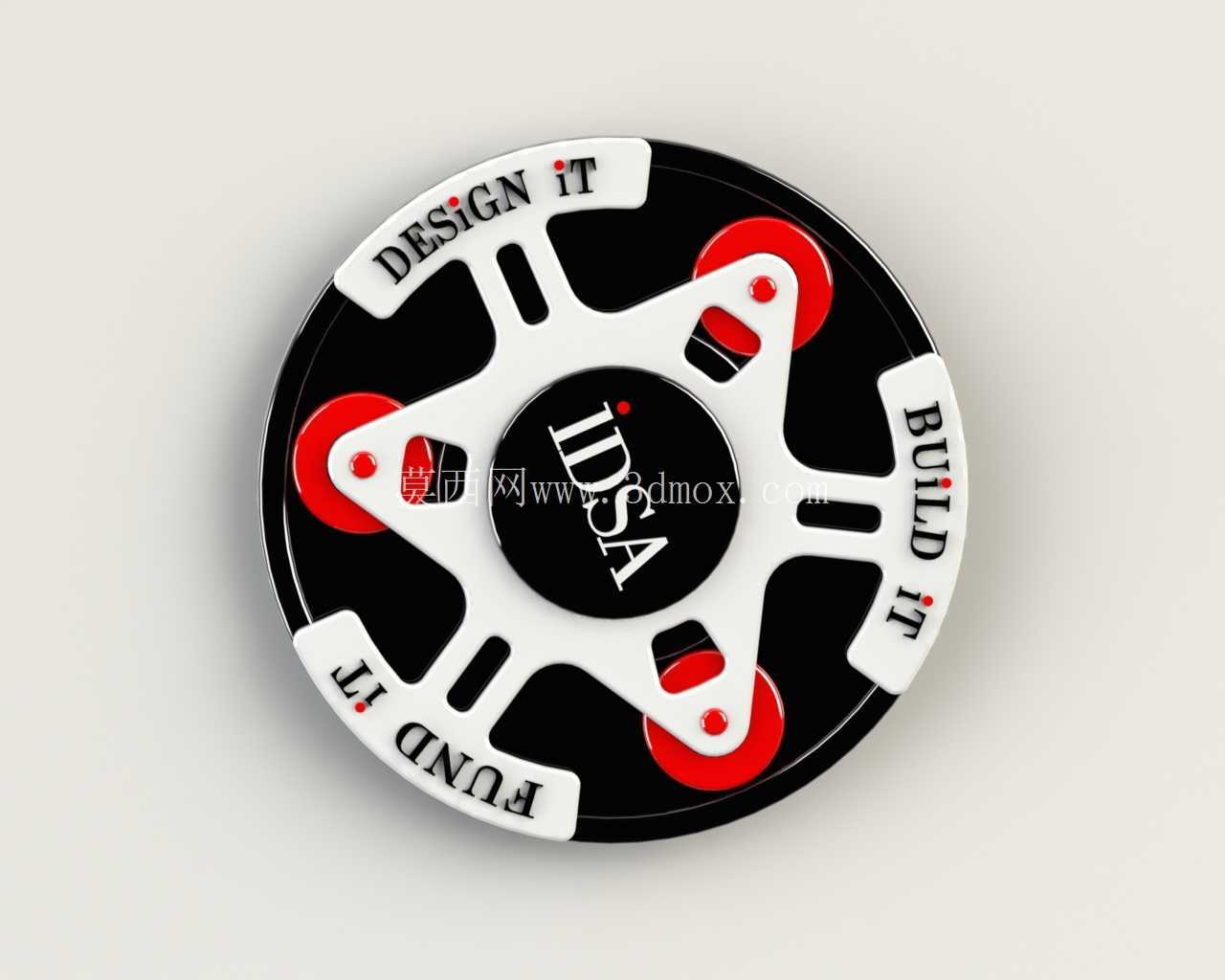

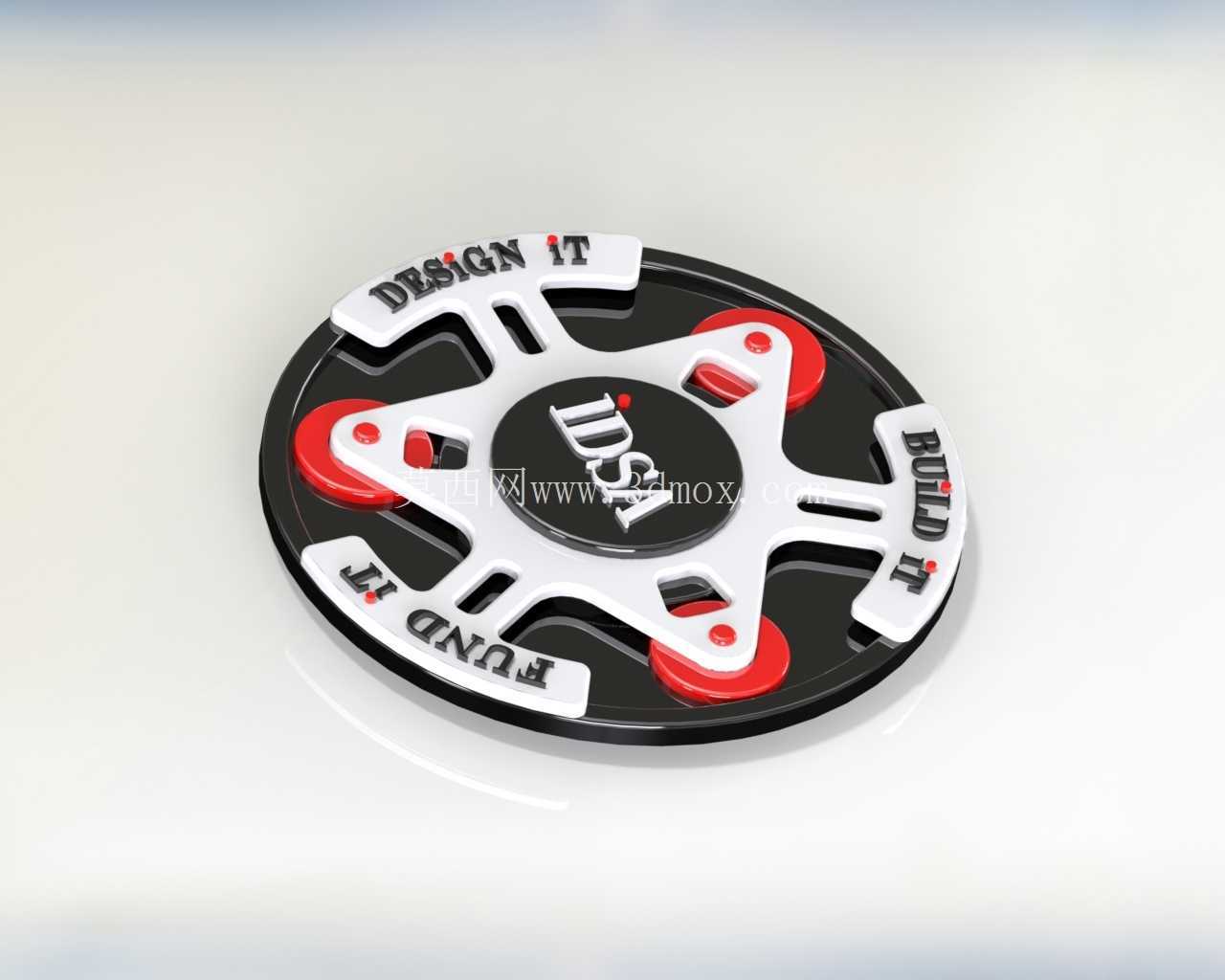

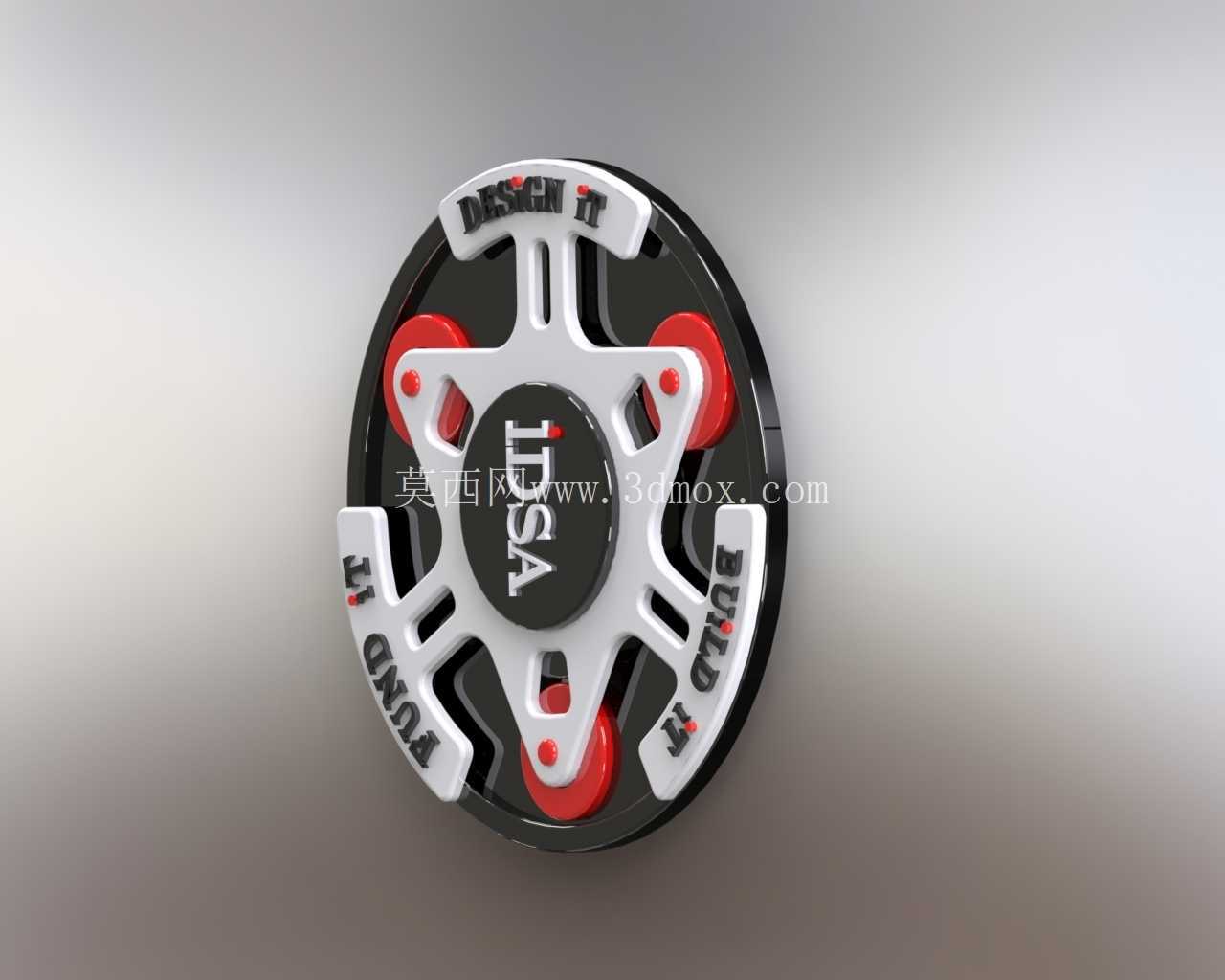

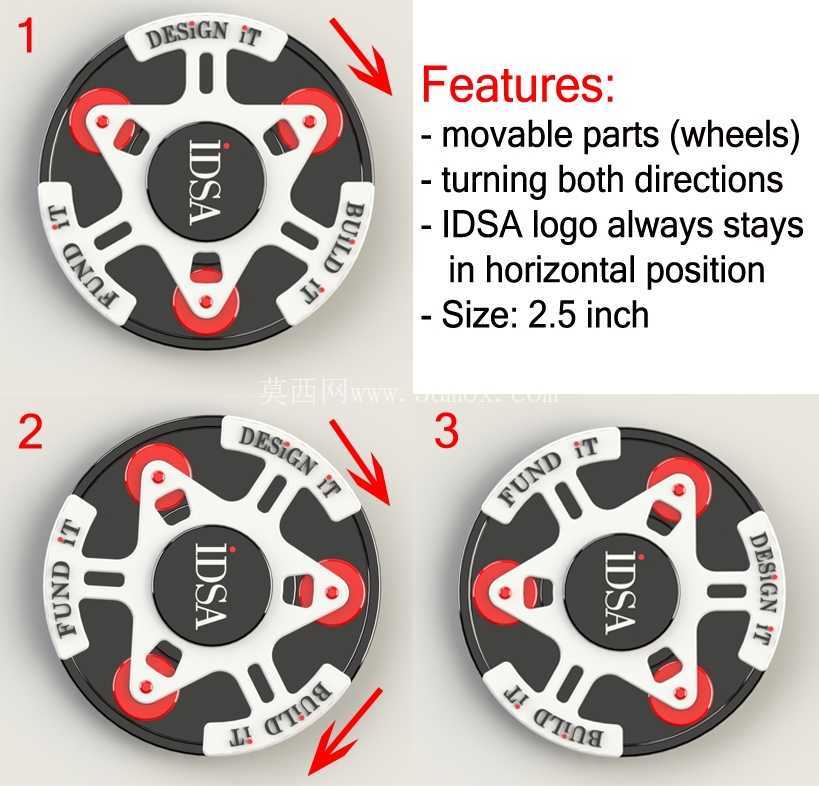

从功能特性来看，徽章采用多层嵌套的活动结构设计，外圈环形框架上分布三处带红色装饰块的活动卡位，中心IDSA标识块通过内嵌的转轴结构与外圈框架连接，当徽章随佩戴者动作产生倾斜、晃动时，外圈框架可绕中心轴自由转动，而中心的IDSA标识块依靠重心配平设计，始终保持垂直正向状态，不会随外圈转动发生偏转，配合外圈印刻的“Design it、Build it、Fund it”字样，在动态转动过程中形成视觉层次差，既强化了主题记忆点，也直观展示了活动结构的运行流畅度。三处红色装饰块同时作为结构限位件，卡在外圈框架的开槽内，限制外圈的转动行程，避免转动过度导致结构松脱，同时也作为视觉点缀，打破黑白配色的单调感。

设计思路上，这款徽章完全围绕3D打印的工艺特性展开，所有部件均采用无支撑打印的结构角度设计，活动配合面预留了0.2mm的打印间隙，适配FDM与光固化3D打印的成型精度，无需后续打磨、装配工序，打印完成后即可直接活动，省去了传统徽章制作的开模、冲压、铆接等多道工序，小批量定制时的生产周期可压缩至数小时。结构上采用中心轴与配重块一体化设计，将中心标识块的下部做局部加厚处理，让整体重心落在转轴正下方，依靠重力实现自动回正，无需额外加装弹簧、弹片等弹性零件，最大化简化结构组成，减少打印失败概率。外圈的星形支撑臂做了等宽等厚的均匀化设计，每处臂身都开有长条形减重槽，既降低了整体重量，避免佩戴时拉扯衣物，也减少了打印过程中的材料收缩变形，保证外圈的圆度与转动顺畅度。

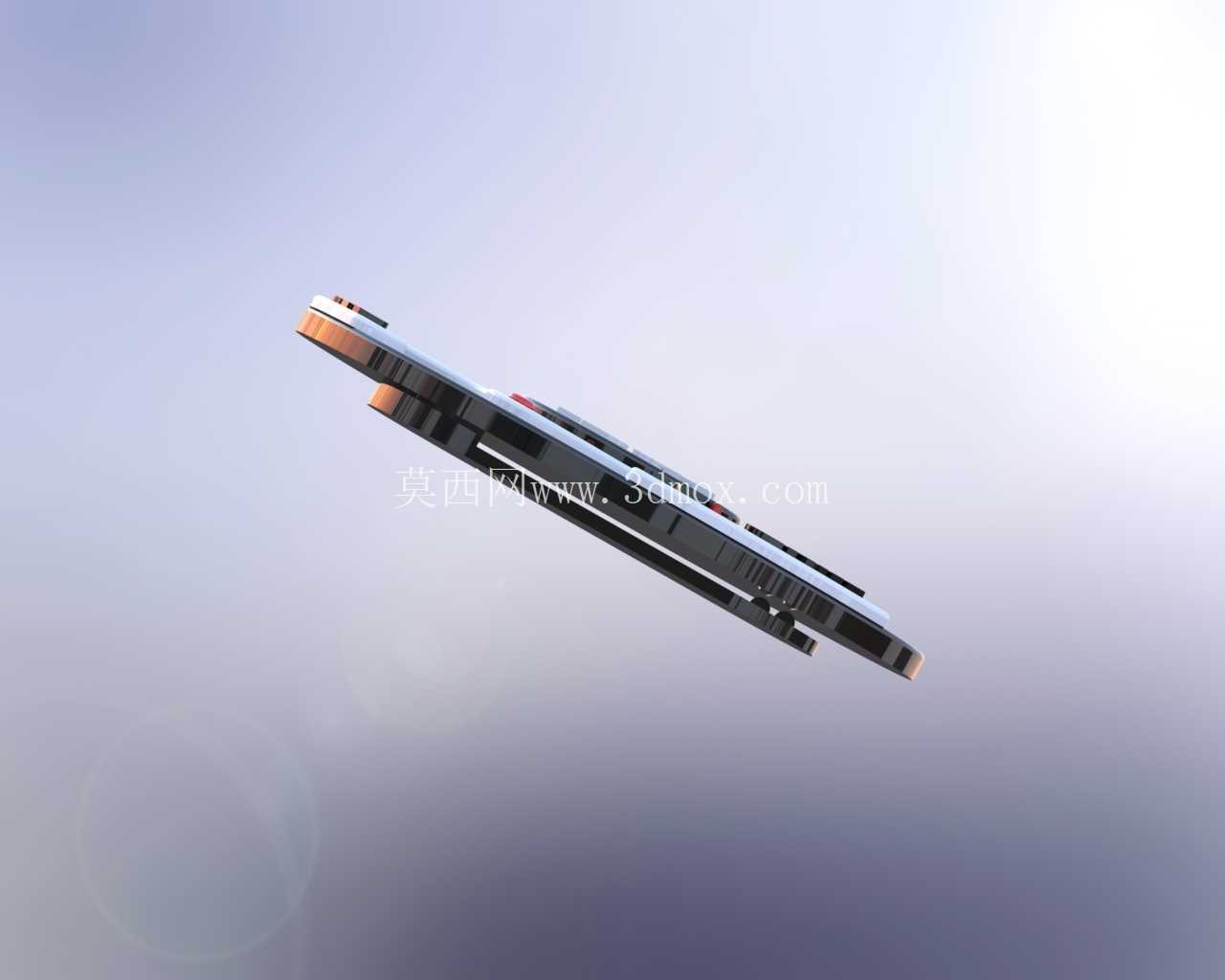

尺寸与安装边界方面，徽章整体外径为2.5英寸，也就是63.5mm，整体厚度控制在8mm以内，佩戴时不会因为过厚剐蹭外套面料，背面预留标准的蝴蝶扣安装位，适配通用的胸章别针配件，安装后徽章与衣物的贴合间隙小于1mm，日常行走、活动时不会产生明显晃动感。活动结构的转动阻尼经过配重匹配，正常佩戴走动时的晃动幅度不会触发外圈快速转动，只有当佩戴者主动倾斜展示、或者动作幅度较大时才会产生转动效果，避免日常佩戴时过度转动分散注意力。所有结构棱边都做了R0.5mm的圆角处理，没有尖锐边角，不会勾刮衣物纤维，也避免佩戴时划伤皮肤。

从实际应用场景延伸来看，这款徽章的结构逻辑也可拓展到其他定制化胸章、纪念币、文创配饰的开发中，通过更换中心标识、调整外圈图案，就能快速生成不同主题的可动配饰，依托3D打印的小批量快速生产优势，可满足展会、活动、社团组织的小批量定制需求，无需承担传统工艺的开模成本。结构设计上充分考虑了不同3D打印设备的成型能力，最小壁厚控制在1.2mm以上，既满足FDM设备的最小成型壁厚要求，也能在光固化设备上实现更高的表面质量，打印完成后仅需去除底座即可使用，无需复杂后处理，普通3D打印从业者即可独立完成生产制作。
