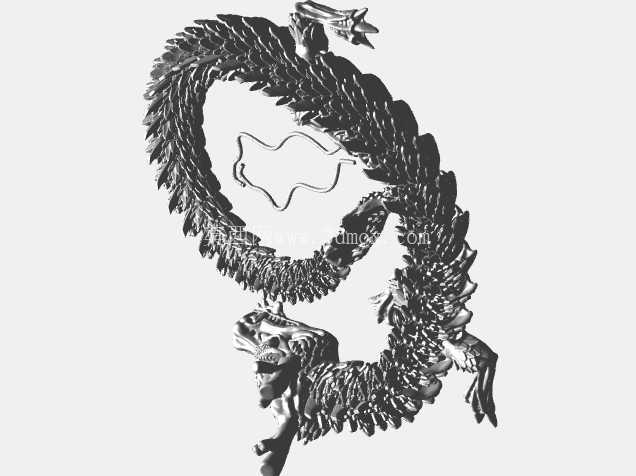

可动铰接中国龙3D打印创意摆件

　　这款铰接龙结构的设计初衷，是面向桌面级FDM 3D打印场景做的无支撑优化结构，解决了传统一体打印龙形摆件关节易粘连、细节易断、需要大量支撑打磨的痛点，在文创手办制作、桌面创意摆件生产、3D打印实训教学、潮玩手办打样等场景都有很高的实用价值。从结构设计逻辑来看，整个龙身采用分段式铰接结构，每一段脊椎单元都做了内嵌式球铰连接，没有额外的组装插销或者连接件，打印完成后只需要清理少量边缘溢料就可以直接活动，不需要后续的粘接、组装工序，大幅降低了后处理的工作量。针对FDM打印的工艺特性，所有关节的配合间隙都做了适配调整，层厚0.2mm的常规打印参数下，关节间隙预留0.3-0.4mm，既不会因为间隙过小导致打印后关节粘连无法活动，也不会因为间隙过大出现关节松垮、龙身无法维持姿态的问题。龙鳞、龙头的细节部分做了坡度优化，所有外凸细节的拔模角度都大于45度，不需要添加支撑就可以完整打印出鳞片的层次感和龙头的龙须、龙角细节，避免了支撑拆除后留下的表面瑕疵，减少了打磨抛光的工作量。

　　从实际使用的角度来说，这款结构可以直接作为桌面创意摆件，因为关节具备多自由度的活动能力，可以随意盘绕摆出不同的造型，既可以盘成环形放在桌面做装饰，也可以拉直作为手持的创意把玩件，在3D打印科普、创客教育场景中，还可以作为铰接结构设计的教学案例，帮助初学者理解无支撑打印、活动关节配合的设计要点。设计过程中针对不同的FDM设备做了适配验证，不管是近端挤出还是远端挤出的桌面级设备，使用常规的PLA或者PETG耗材都可以顺利打印，不需要特殊的高温耗材或者封闭腔体。整个结构没有薄壁或者细弱的易断部位，龙爪、龙角这些容易断裂的位置都做了根部加厚处理，日常把玩过程中不容易出现断裂损坏的问题。

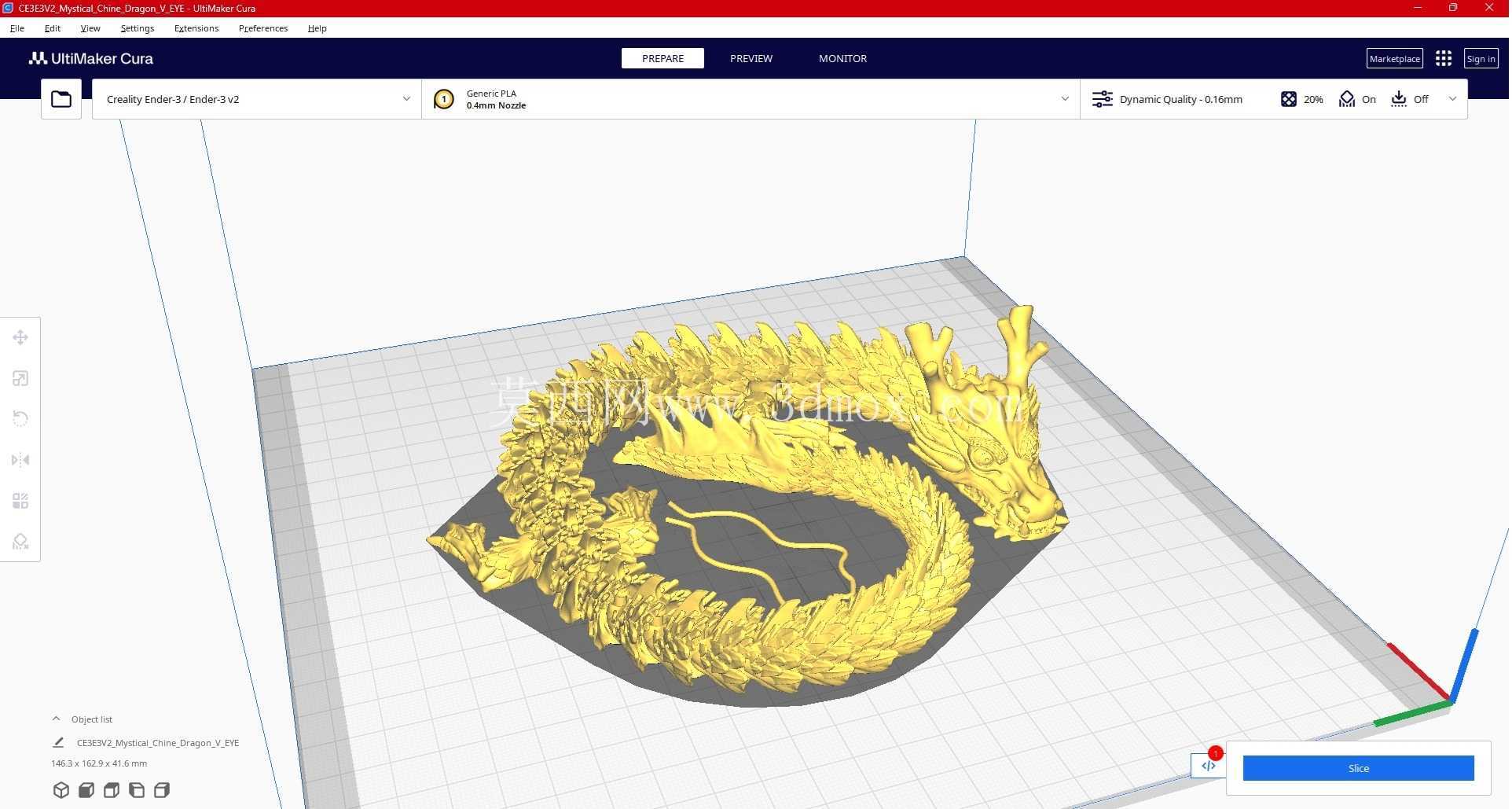

　　铰接部位的转动阻尼经过反复调整，既可以灵活转动调整姿态，调整完成后又可以依靠关节之间的摩擦力维持住造型，不会出现软塌、无法定型的问题。从打印的安装边界来看，整个模型一体打印的尺寸适配绝大多数220*220mm打印尺寸的桌面级3D打印机，不需要拆分模型就可以完整打印，如果是更小尺寸的打印设备，也可以将龙身分段打印后通过铰接结构拼接，不需要额外的粘接固定。龙身内部没有封闭的空腔结构，打印过程中不会出现耗材残留、空腔积水或者变形的问题，所有的镂空位置都做了圆弧过渡，避免打印过程中出现应力集中导致的翘边、开裂问题。

　　在实际的打样测试中，使用常规的10%-15%填充率就可以获得足够的结构强度，既不会因为填充过高导致打印时间过长、关节过硬无法活动，也不会因为填充过低导致结构偏软、容易损坏。边缘的接缝位置都做了隐藏式设计，打印完成后层纹不会出现在视觉显眼的位置，即使不做打磨上色，直接使用本色耗材打印也有不错的外观效果。对于文创定制场景来说，这个结构可以通过缩放调整尺寸，小尺寸可以作为钥匙扣挂件，大尺寸可以作为展厅的创意装饰展品，不需要对结构做额外的修改，只需要调整打印比例就可以适配不同的使用需求。针对打印过程中容易出现的翘边问题，模型底部和打印平台接触的位置都做了平底加宽处理，不需要添加裙边或者 brim 也可以获得不错的平台附着力，打印完成后也很容易从平台上取下，不会出现底部翘曲变形导致整个模型报废的问题。
