家用多功能食物处理料理榨汁机结构设计

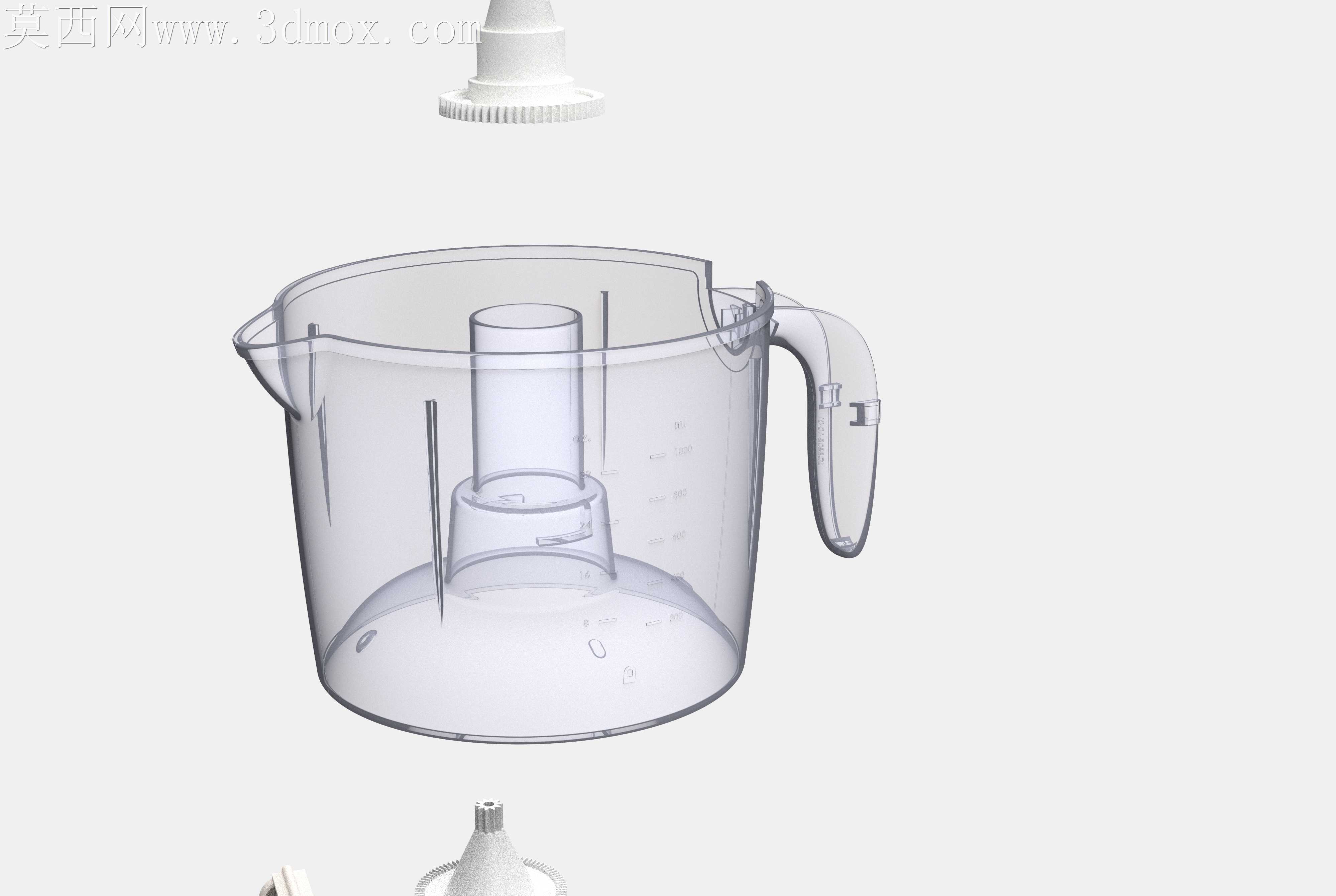

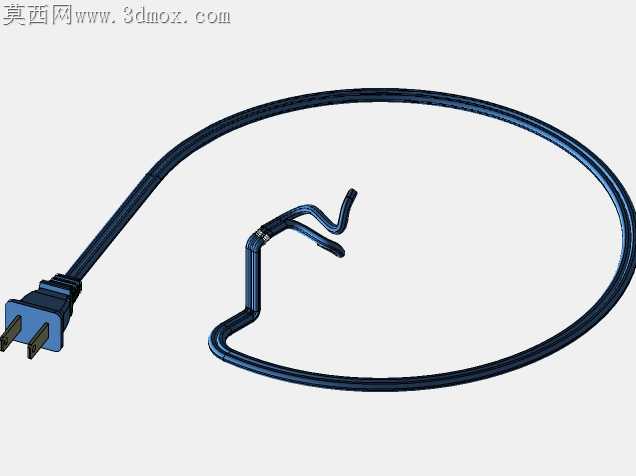

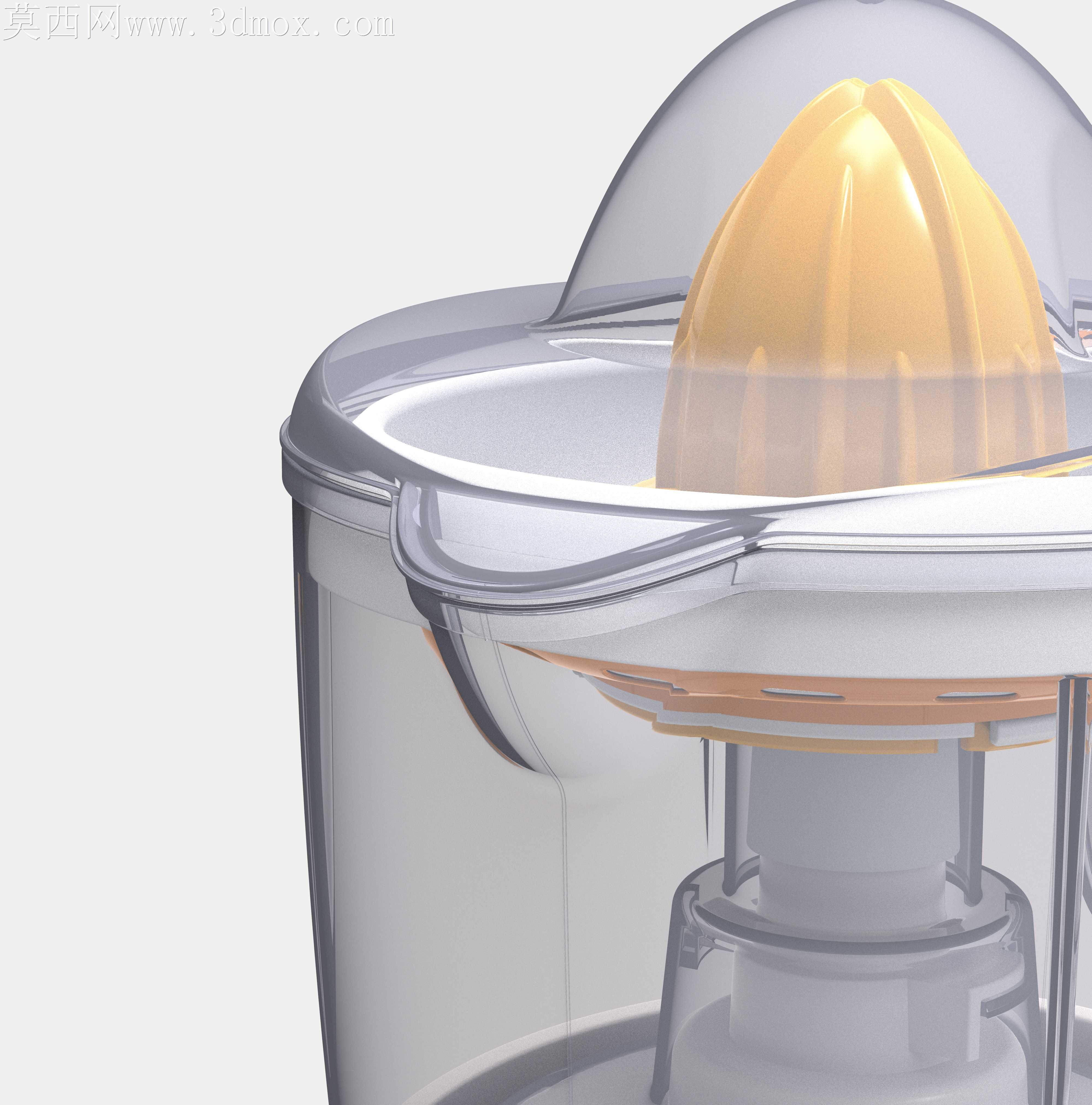

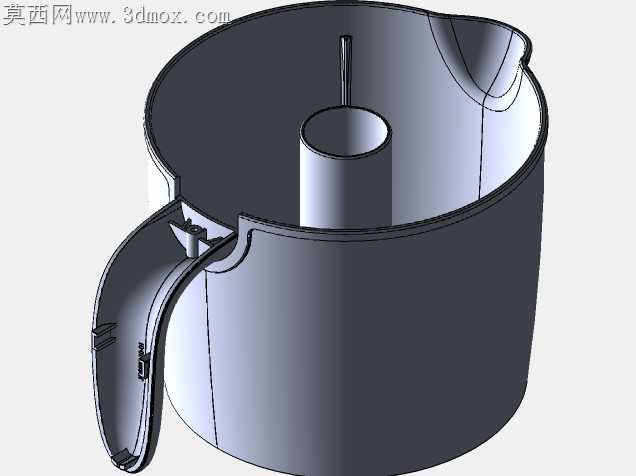

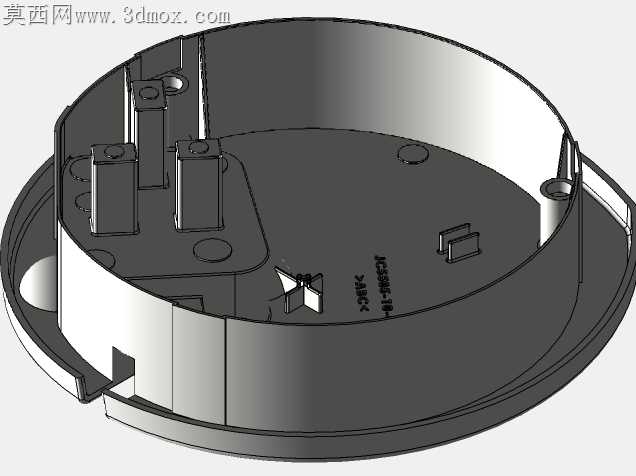

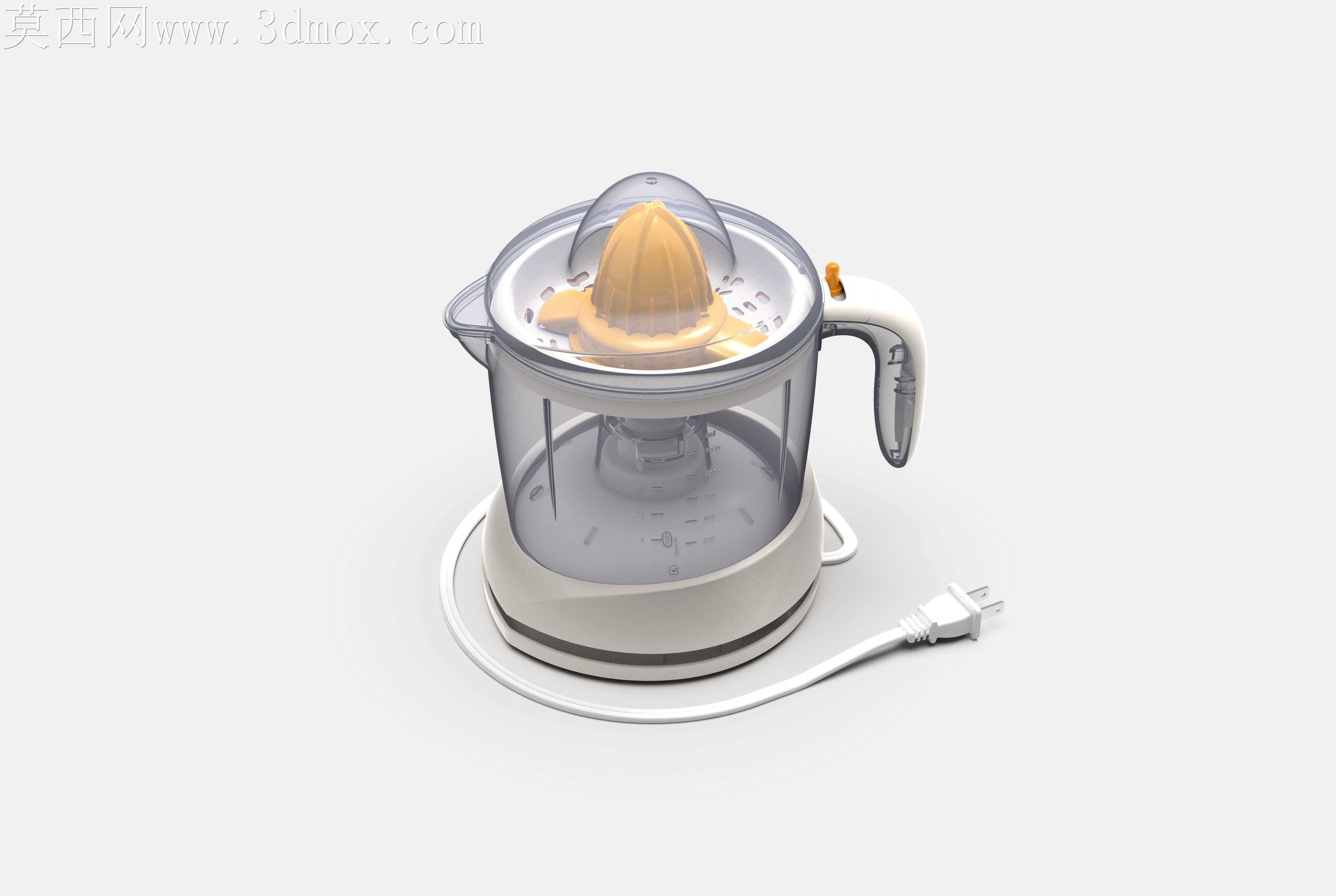

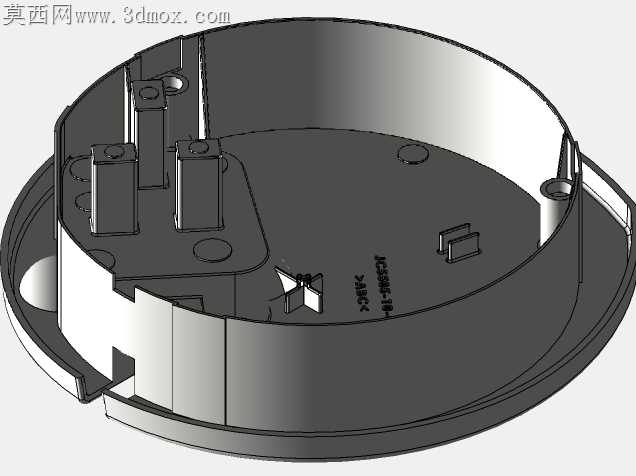

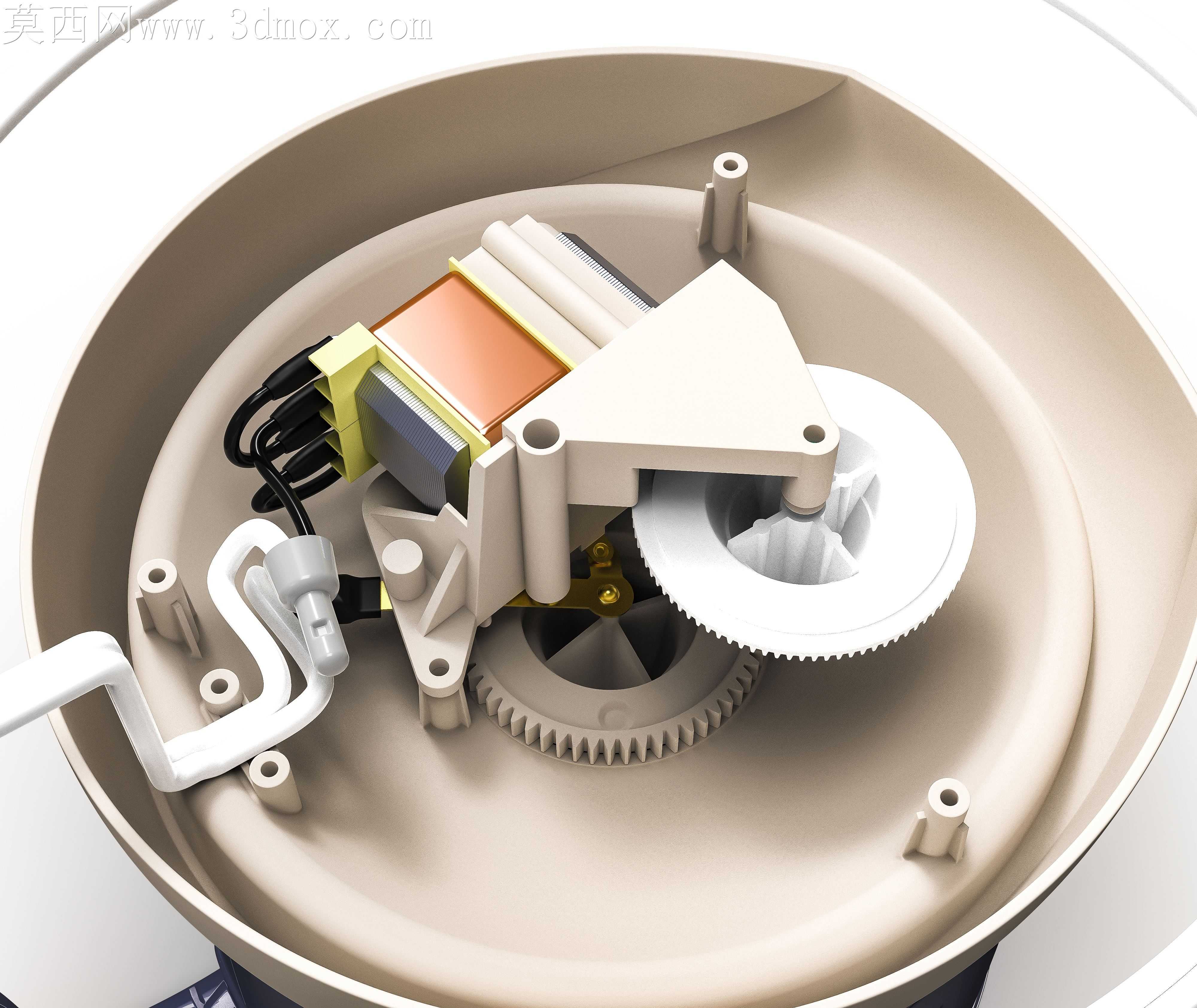

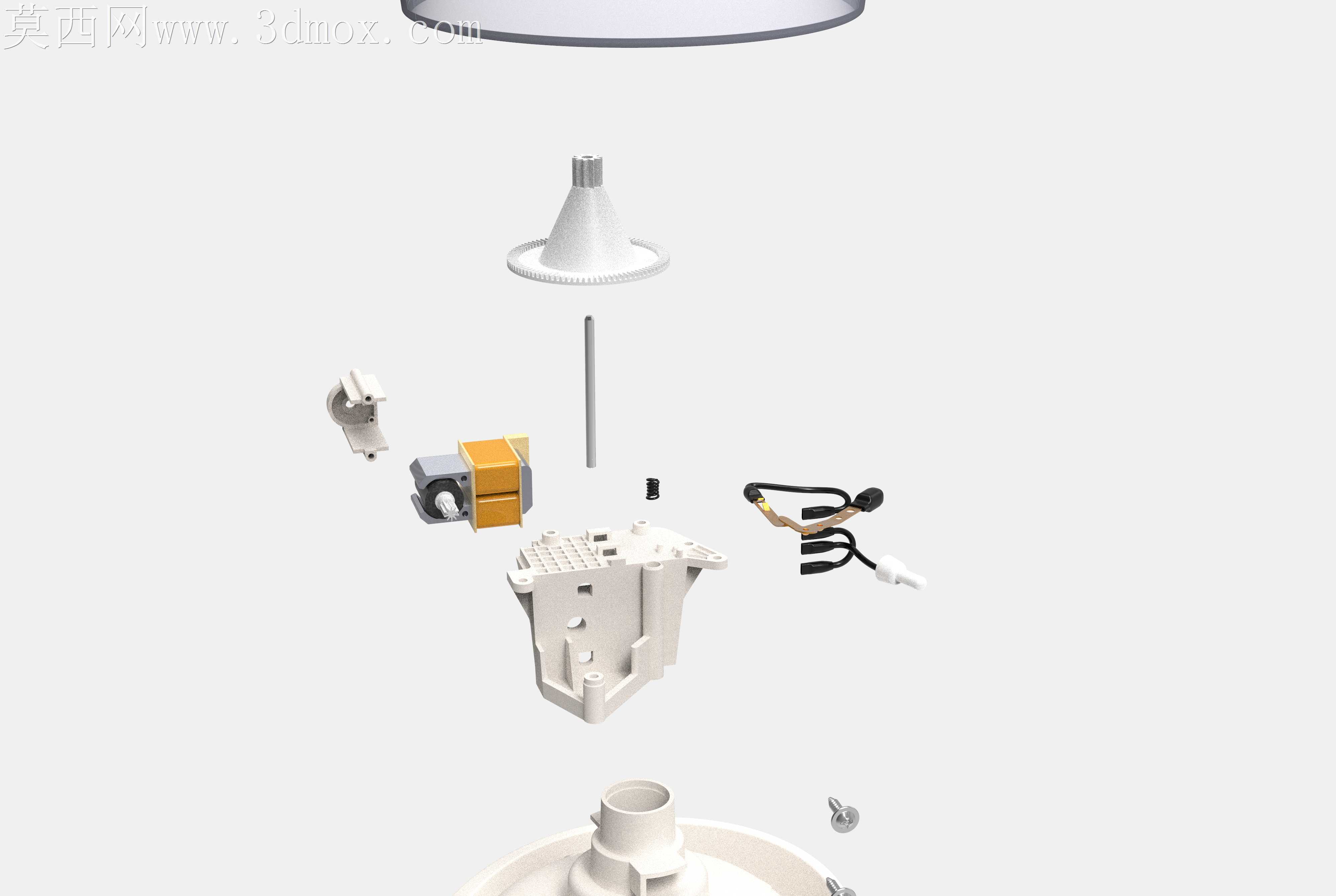

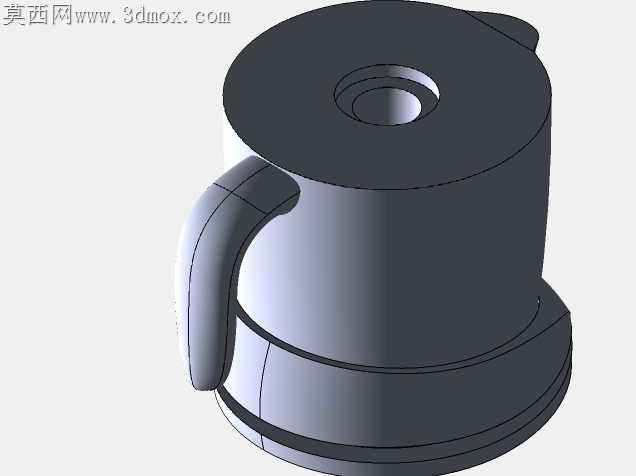

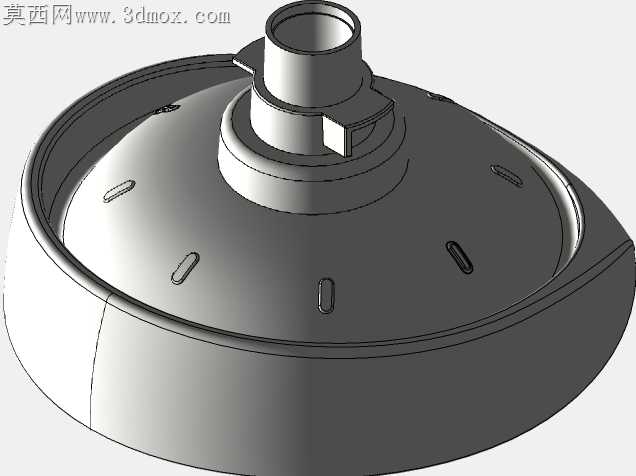

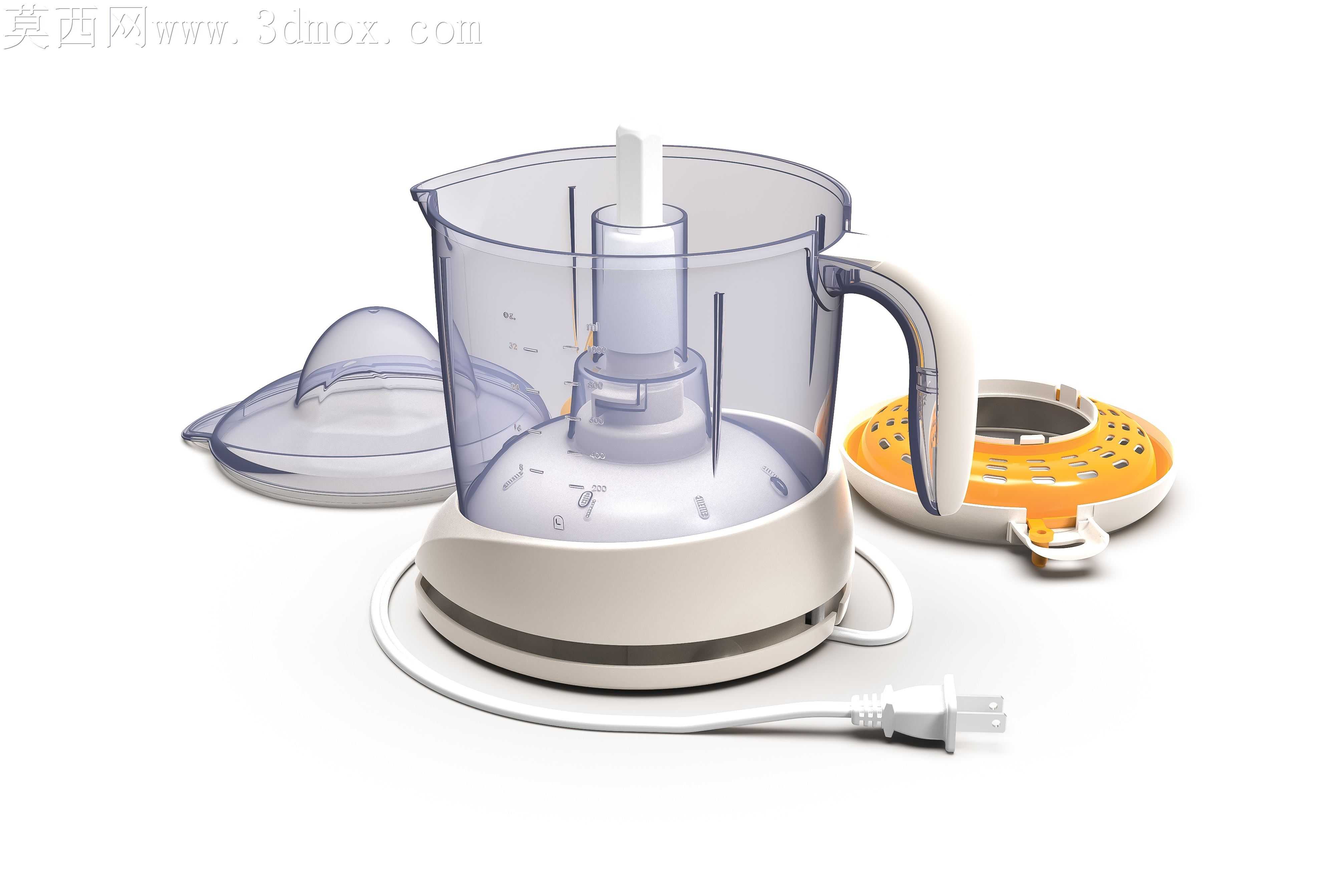

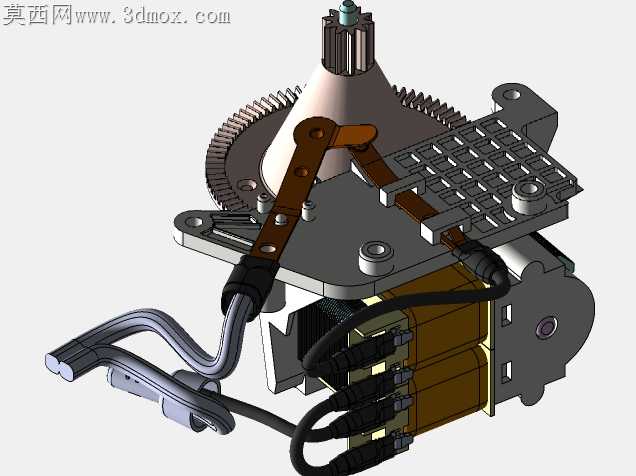

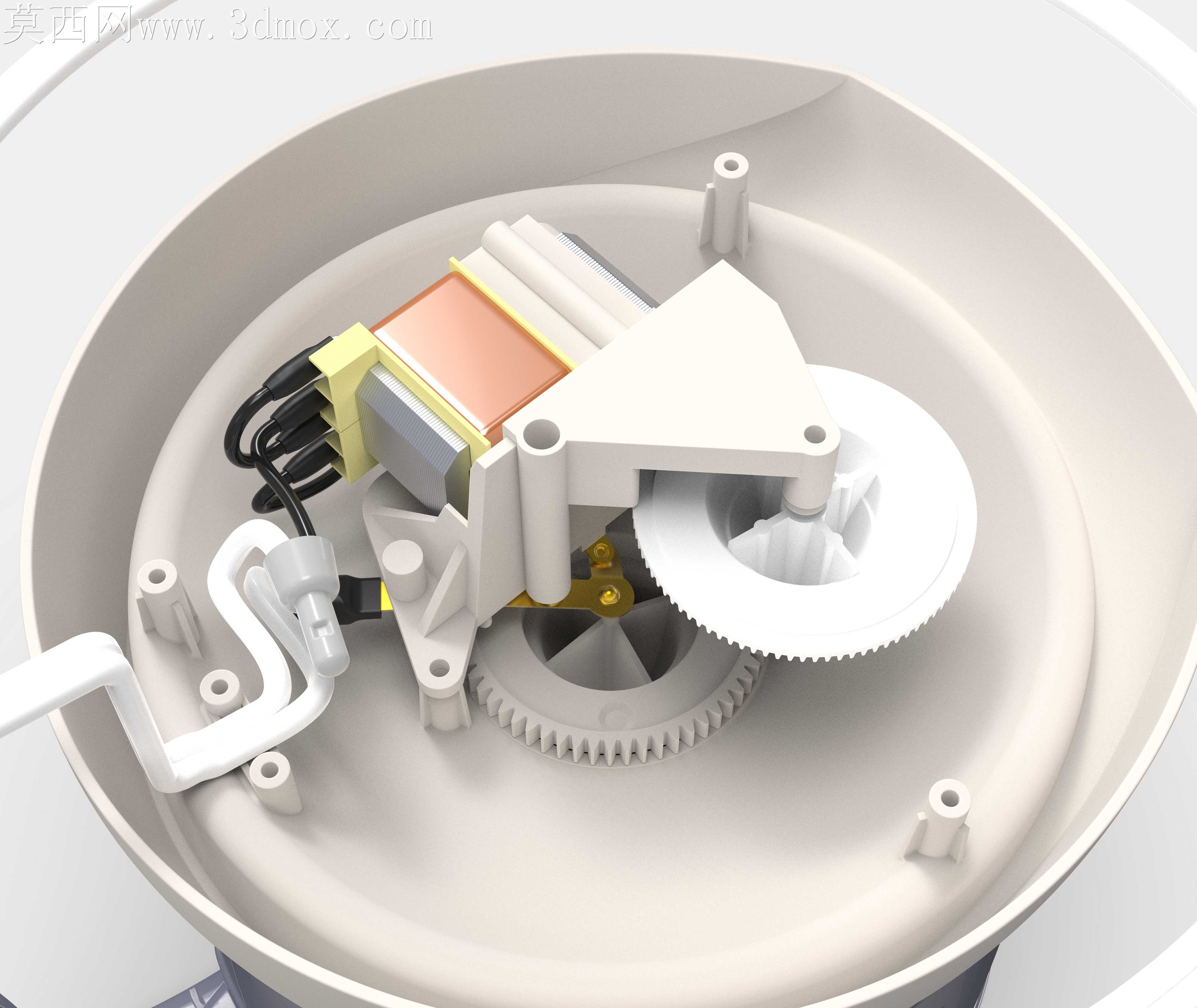

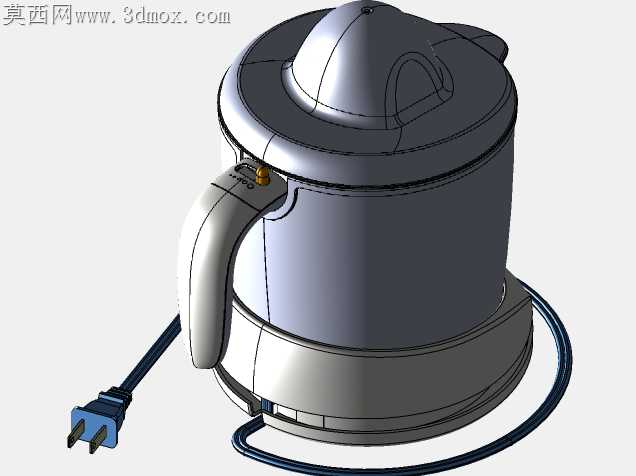

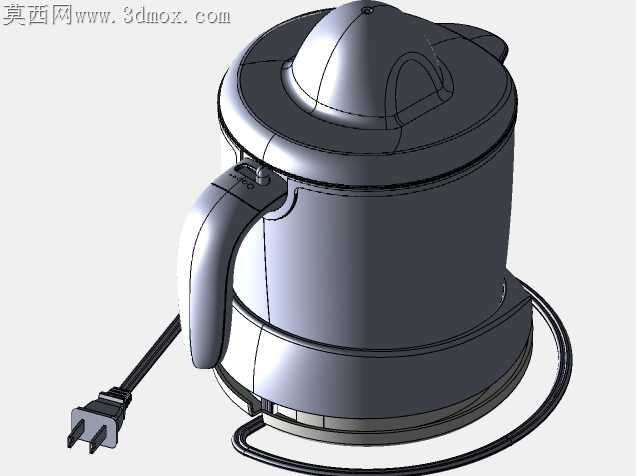

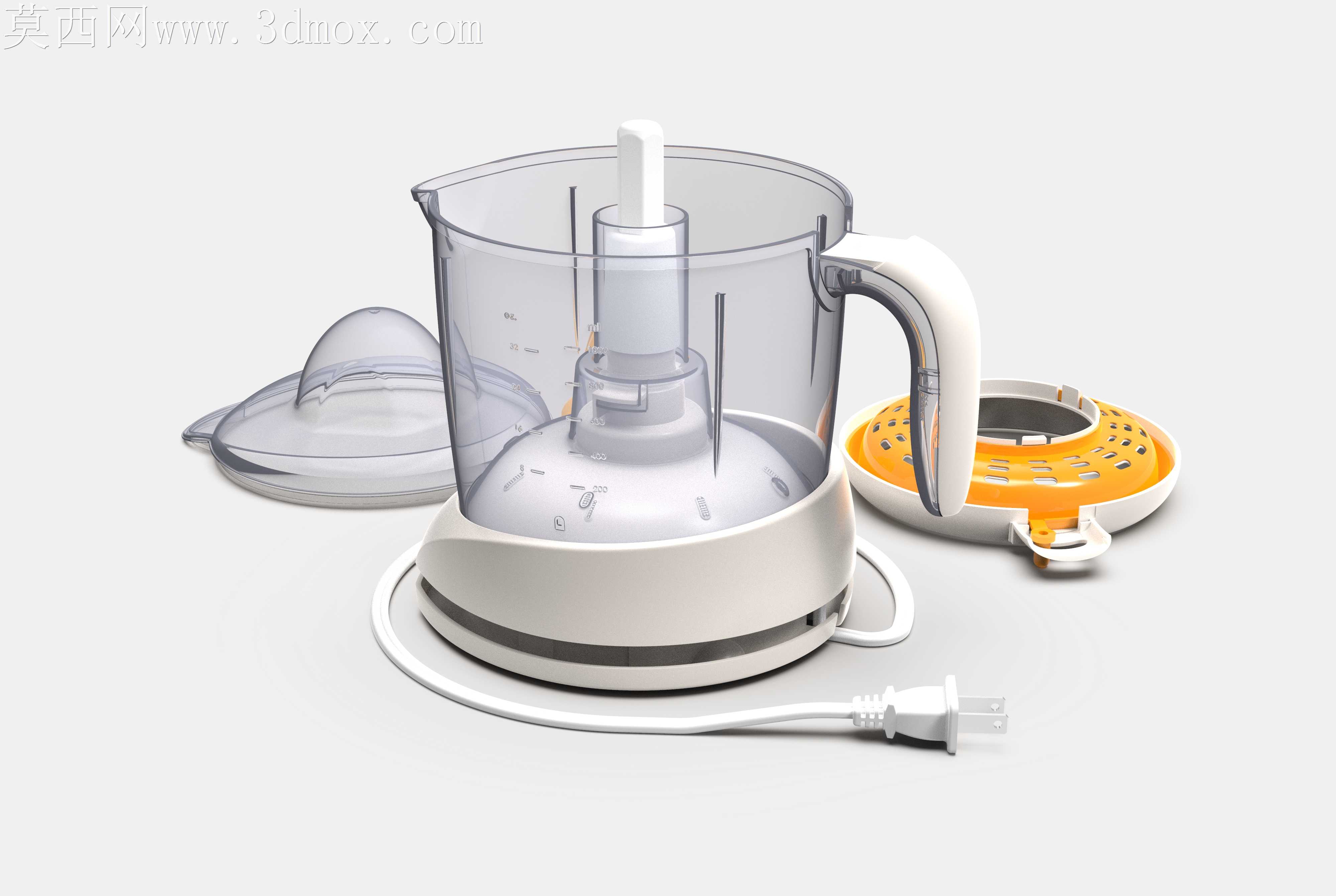

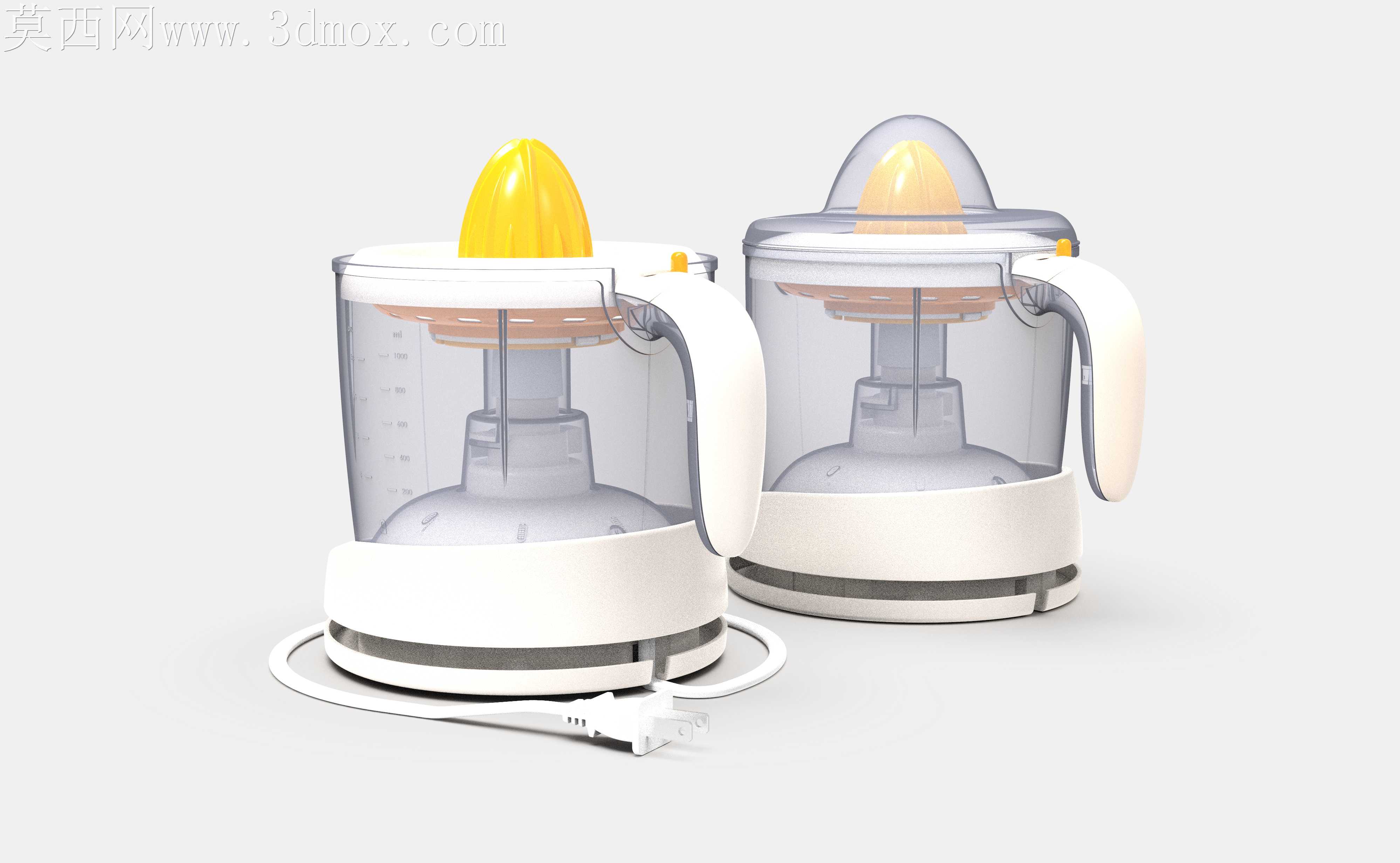

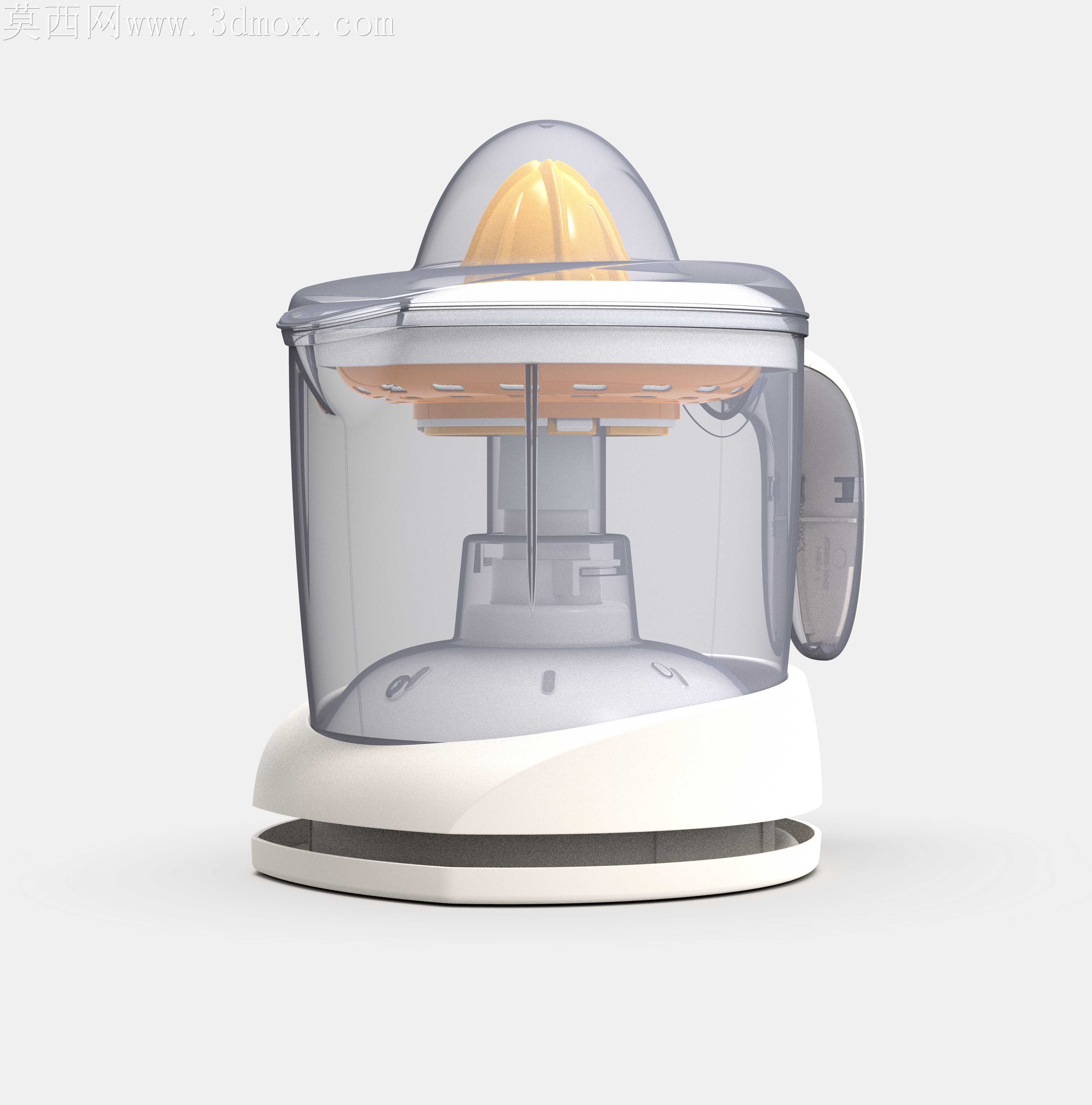

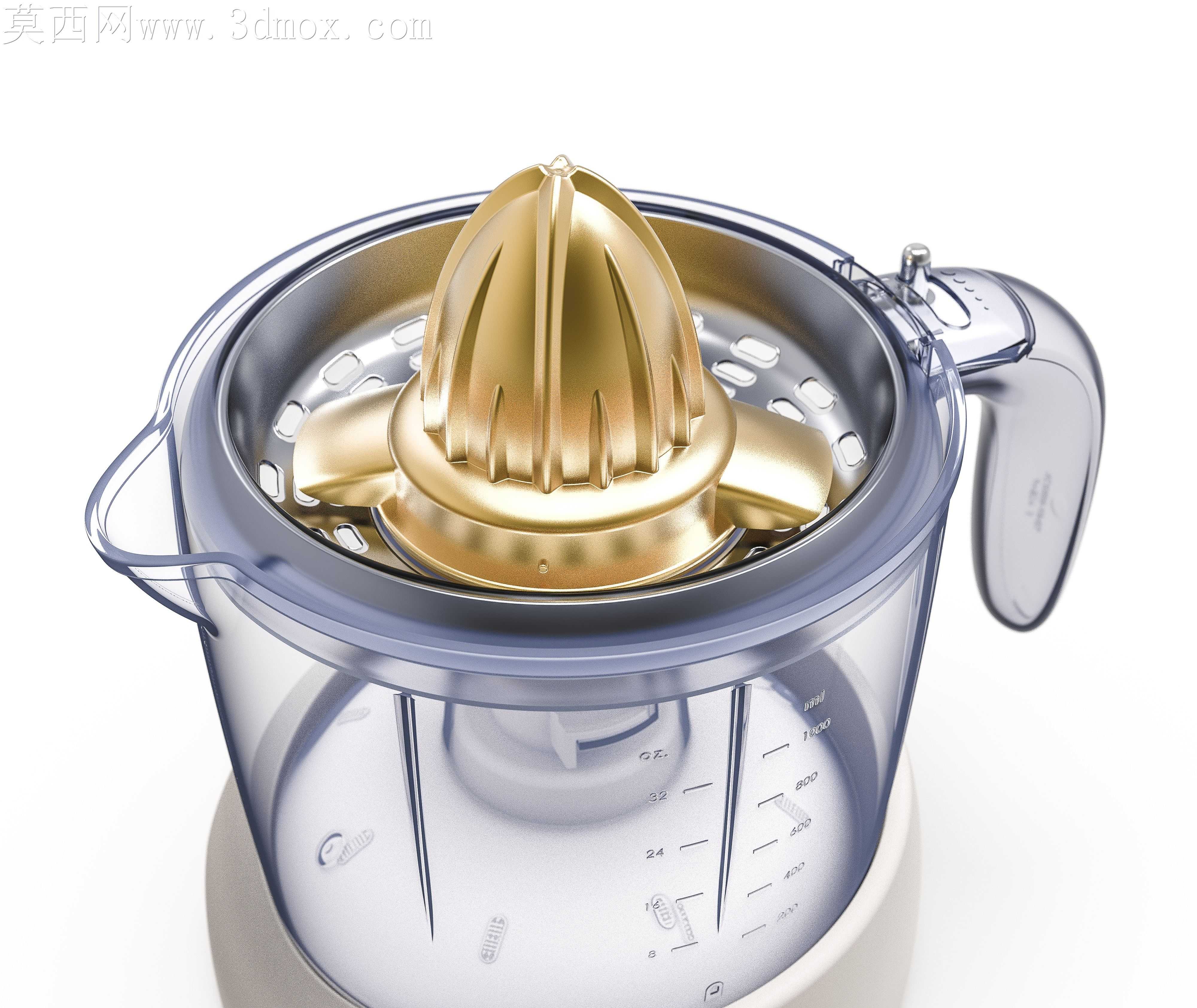

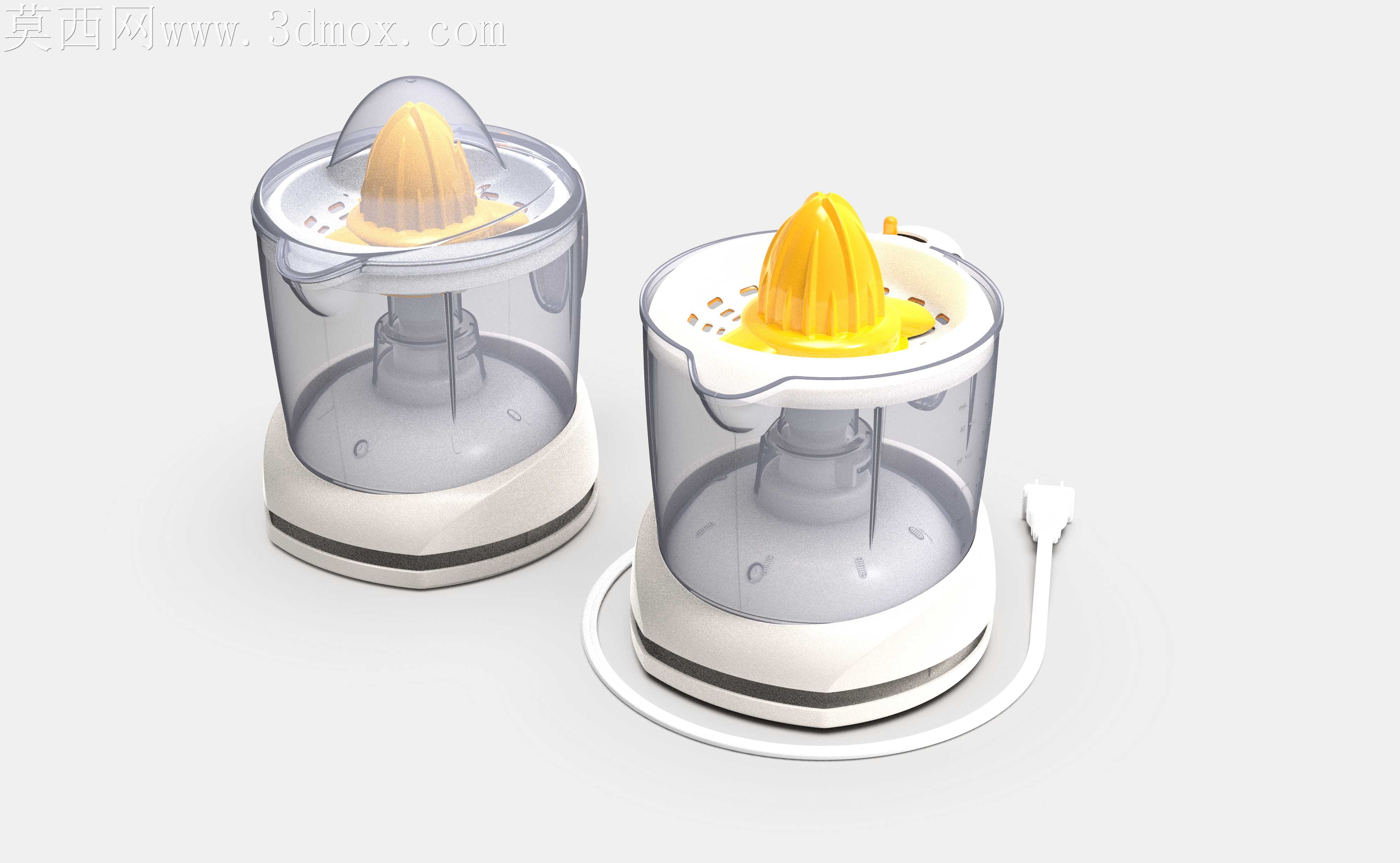

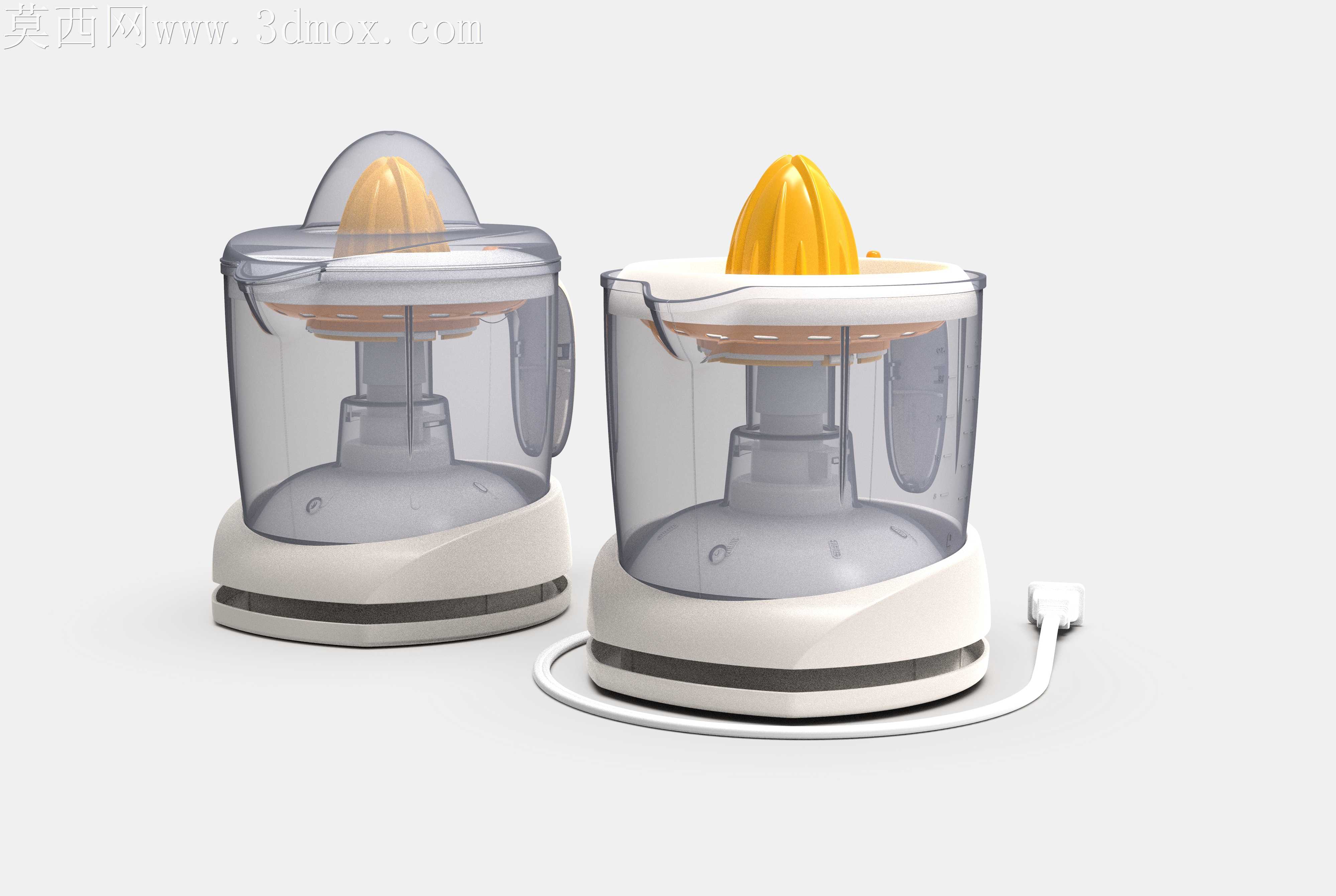

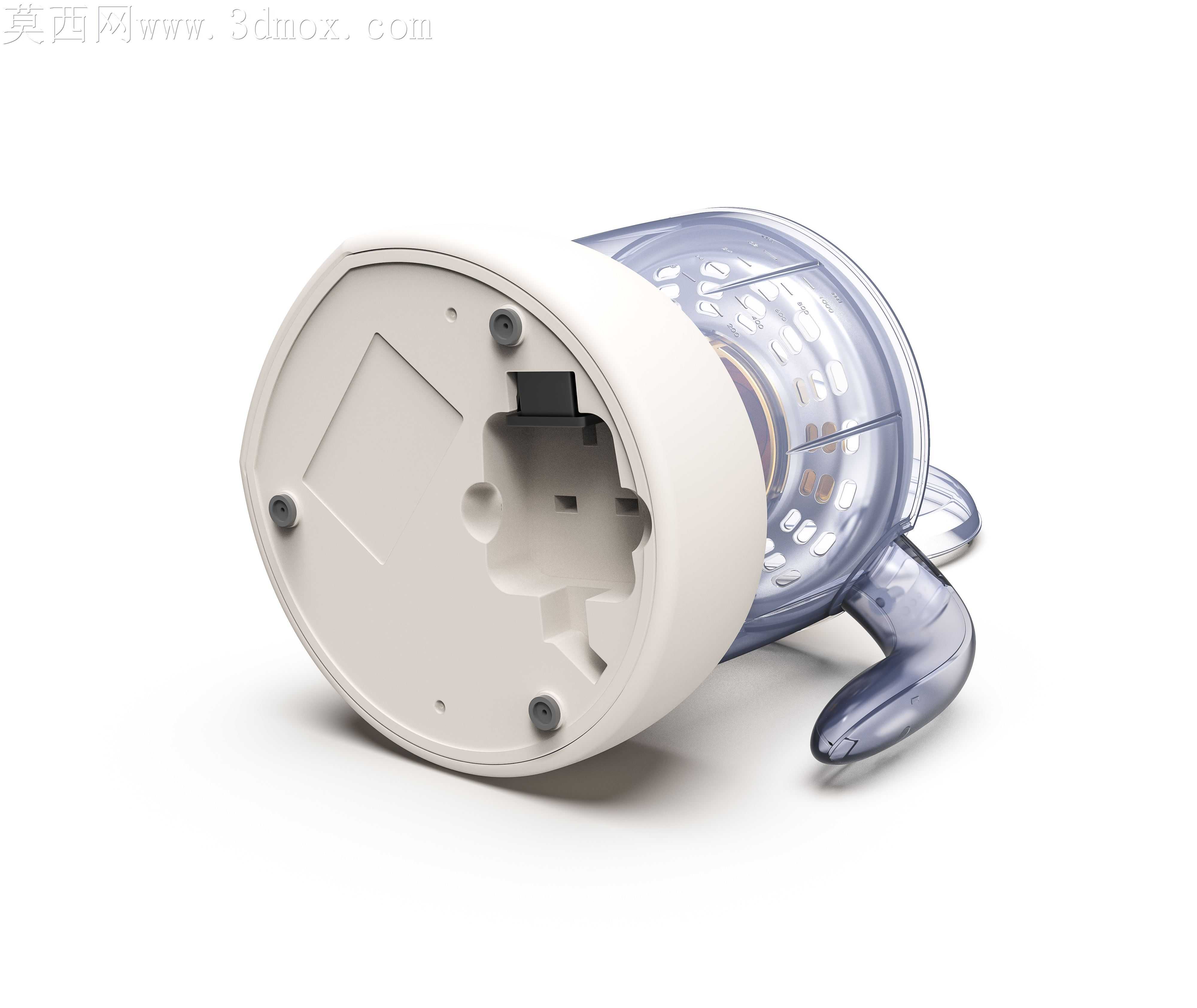

家用厨电类产品的结构设计，最容易踩的坑就是透明杯体与底座的密封配合公差，很多量产机型在高频震动工况下，杯体与刀座衔接处容易出现汁液渗漏，长期使用还会因为食材残渣渗入接缝滋生卫生死角。这款料理榨汁机的杯体采用下窄上宽的渐变弧面设计，杯壁厚度从底部衔接处的3.2mm逐步过渡到杯口的2.4mm，既保证了刀座安装位置的结构强度，能承受刀组高速旋转带来的径向冲击力，又能减轻杯体整体重量，降低手持操作时的负重感。杯身外侧的把手采用一体化弧面衔接，没有额外的拼接缝，把手内侧做了内凹的指位贴合弧度，握持时手掌能自然贴合受力，倾倒榨好的汁液时不需要额外施加过大的握力，哪怕杯内装满液体也不会出现打滑脱手的情况。杯盖内侧做了一圈嵌入式的硅胶密封槽，密封胶圈安装后完全嵌入槽内，不会因为杯内食材的高速冲击出现胶圈移位，杯盖顶部的加料口盖采用翻盖式结构，转轴位置做了阻尼限位，翻开后不会因为整机震动自动回落，加工过程中需要中途添加食材时不用完全掀开整个杯盖，能减少汁液飞溅的概率。底座部分的外壳采用上下扣合的结构，衔接缝做在机身侧面靠下的位置，日常使用时溅出的汁液不会顺着接缝流入机身内部，底座底部的电源线出线位置做了防弯折的橡胶护套，频繁拉扯挪动电源线也不会出现线皮破损的问题。刀组与电机输出轴的衔接采用快拆式卡扣结构，不需要额外工具就能直接取下刀组清洗，卡扣的配合间隙控制在0.15mm，既保证拆装时的顺滑度，又能避免高速旋转时刀组出现径向晃动，降低工作时的噪音与震动。杯体底部与底座的定位采用三点式凸台定位，安装时只要对准凸台放下杯体就能自动卡合到位，不需要反复旋转对位，定位凸台的接触面上贴有薄款减震硅胶垫，能吸收刀组工作时传递到杯体的震动，减少整机与桌面之间的共振噪音。底座上的控制按键区域做了微微凸起的防水围边，哪怕操作时手上沾有水或者果汁，液体也会顺着围边流到机身外侧，不会渗入按键缝隙造成电路故障。
