双色分件式剖面涡轮结构设计

在流体动力转换类设备的研发与教学演示场景中，剖面结构的涡轮组件一直是展示内部流道、动力传递逻辑的核心载体，这款分件式双色涡轮的设计，正是针对剖面展示、多材质3D打印组装的实际需求开发。从实际应用场景来看，这类涡轮既可以作为小型流体试验台的动力演示部件，用于直观展示气流或液流经过多级叶栅时的能量转换过程，也可以作为机械原理教学的具象化教具，让学习者清晰观察到涡轮从首级导向叶轮到末级工作轮的层级结构，同时也能满足3D打印爱好者制作可拆分动力模型的组装需求。

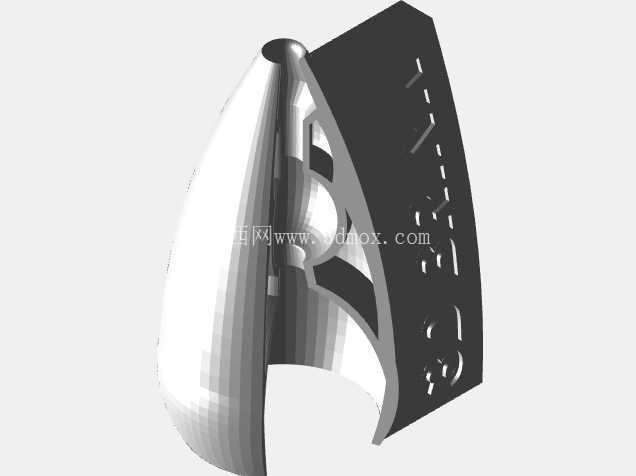

从功能特性上看，这款涡轮采用了完全分件的结构逻辑，内部螺旋桨与外部框架、各级叶栅分别作为独立的结构单元拆分设计，打破了传统一体涡轮无法拆分展示内部流道的局限。实际组装时，不同部件可以选用差异化的颜色或材料，比如首级导向锥采用高韧性光敏树脂打印来承受流体入口的冲击，中间多级动叶栅选用耐磨尼龙材料应对长期转动的磨损，末级扩压叶盘可选用透明光敏树脂来直观展示流体流出时的流态，这种分件设计既满足了剖面展示时的视觉区分需求，也能根据不同部位的受力特性匹配对应的打印材料，避免一体打印时材料性能无法兼顾不同部位需求的问题。需要注意的是，分件结构的配合公差经过了反复校核，轴与各级叶盘的安装孔采用H7/g6的间隙配合，既保证组装时能够顺利压入，也避免间隙过大导致转动时叶盘出现径向跳动，若采用一体打印的方式，后轴段无法穿过内部框架的定位孔，会直接导致整个涡轮无法完成装配，这也是分件设计的核心考量之一。

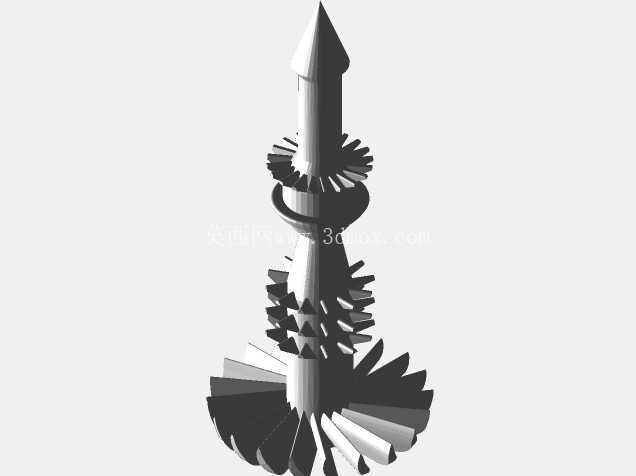

设计思路上，整体遵循涡轮气动布局的基本逻辑，入口段采用尖锥形导向头，能够减少流体进入叶栅时的正面冲击阻力，将入口流体平稳导入第一级导向叶栅；首级导向叶栅采用小安装角的直叶片设计，主要作用是调整来流方向，让流体以合适的攻角冲击后续的动叶栅；中间段设置了多级带锯齿结构的动叶组，每一级叶栅的叶片安装角逐级递减，能够逐步将流体的动能与压力能转换为转轴的旋转机械能，叶片边缘的锯齿结构是针对小尺寸涡轮的低雷诺数流动特性设计的，能够减少叶片表面的流动分离，提升小流量工况下的能量转换效率；末段采用大直径的扩压叶盘，叶片长度更长、安装角更大，能够将流出动叶组的流体余速进一步转换为压力能，同时大直径的叶盘也能作为整个涡轮的安装定位基准，与外部壳体的配合面设置了0.2mm的安装止口，保证涡轮在壳体内的同轴度。

从外形尺寸与安装边界来看，整体轴向长度控制在120mm左右，最大直径位于末级扩压叶盘处，约为65mm，入口导向锥的最小直径为8mm，能够适配内径10mm的流体入口管道；转轴的直径统一为6mm，两端分别伸出首级导向锥与末级叶盘10mm，作为转动支撑的安装轴颈，支撑部位的表面粗糙度设计要求为Ra1.6，能够适配常规的微型深沟球轴承，减少转动时的摩擦阻力；各级叶盘之间的轴向定位依靠轴上的轴肩实现，每级叶盘的轮毂厚度为5mm，轴肩高度为1mm，既能够保证轴向定位的可靠性，也不会过多占用流道的通流面积；外部框架的定位槽宽度为2mm，与内部螺旋桨的外边缘配合间隙控制在0.3mm，既保证组装时的定位精度，也避免转动时叶片与框架发生刮擦。在实际安装时，需要先将末级扩压叶盘压入转轴的对应轴肩位置，再依次从转轴前端装入中间各级动叶栅、首级导向叶栅，最后装入入口导向锥，所有部件安装到位后需要手动转动转轴检查是否有卡滞现象，确认无刮擦后再将整个涡轮组件装入外部流道壳体中，壳体两端的轴承座需要与转轴保持同轴，同轴度公差要求为0.05mm，避免转动时出现偏磨导致的振动问题。
