法兰接口半开式泵阀壳体铸件

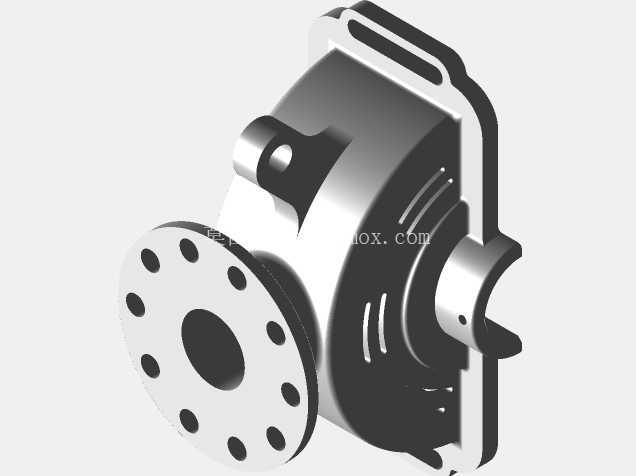

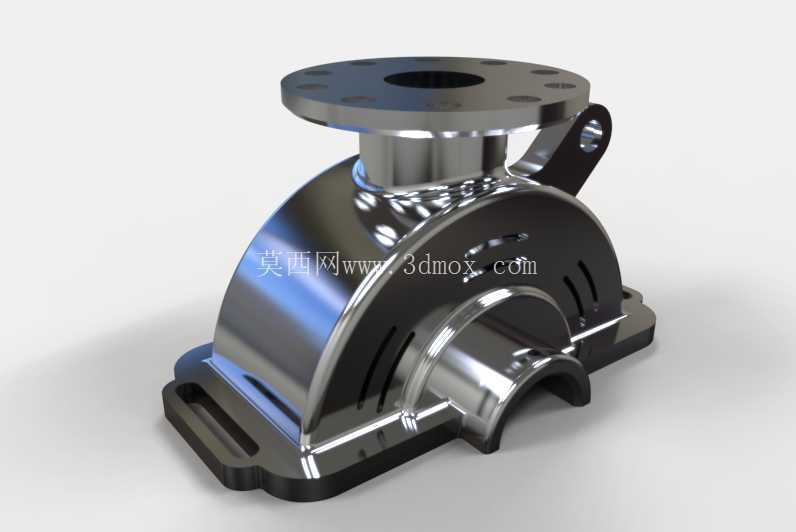

　　该铸件属于流体输送管路系统中的核心承压壳体类零件，主要适配中低压工况下的流体换向、分支输送场景，常见于给排水管网、小型化工流体输送单元、暖通循环水系统的管路节点位置，承担容纳内部流道、连接上下游管路、承载内部介质压力的核心作用。从结构设计来看，顶部采用标准凸面法兰连接结构，法兰端面均匀分布螺栓通孔，可与同规格管路法兰通过螺栓副实现密封连接，法兰密封面的平面度、螺栓孔的位置度均需满足管路连接的密封要求，避免介质泄漏。壳体主体采用半开式对合结构，底部设置带安装槽的一体式安装底座，底座上的长条形安装孔可适配一定范围内的安装位置偏差，降低现场安装的对位难度，安装时可通过螺栓将壳体整体固定在管路支架或设备基座上，保证运行过程中的结构稳定性。

　　侧面设置侧向管路接口，可实现流体的侧向分流或汇流，接口与主体流道的过渡位置采用大圆角顺滑过渡，减少流体在腔体内的湍流阻力，降低介质输送过程中的压损，同时避免流道死角造成的介质沉积，提升管路输送的效率。壳体外部设置的加强筋结构沿壳体应力分布方向布置，在不额外增加过多壁厚的前提下，提升壳体整体的结构刚度与承压能力，避免介质压力作用下壳体出现变形或开裂，同时筋条的布置也兼顾了铸造工艺的成型要求，避免壁厚突变造成的铸造缺陷。侧面的吊耳结构可用于壳体加工、转运、安装过程中的起吊作业，吊耳的承载能力经过受力校核，可满足整台壳体的起吊需求，避免起吊过程中出现结构断裂。

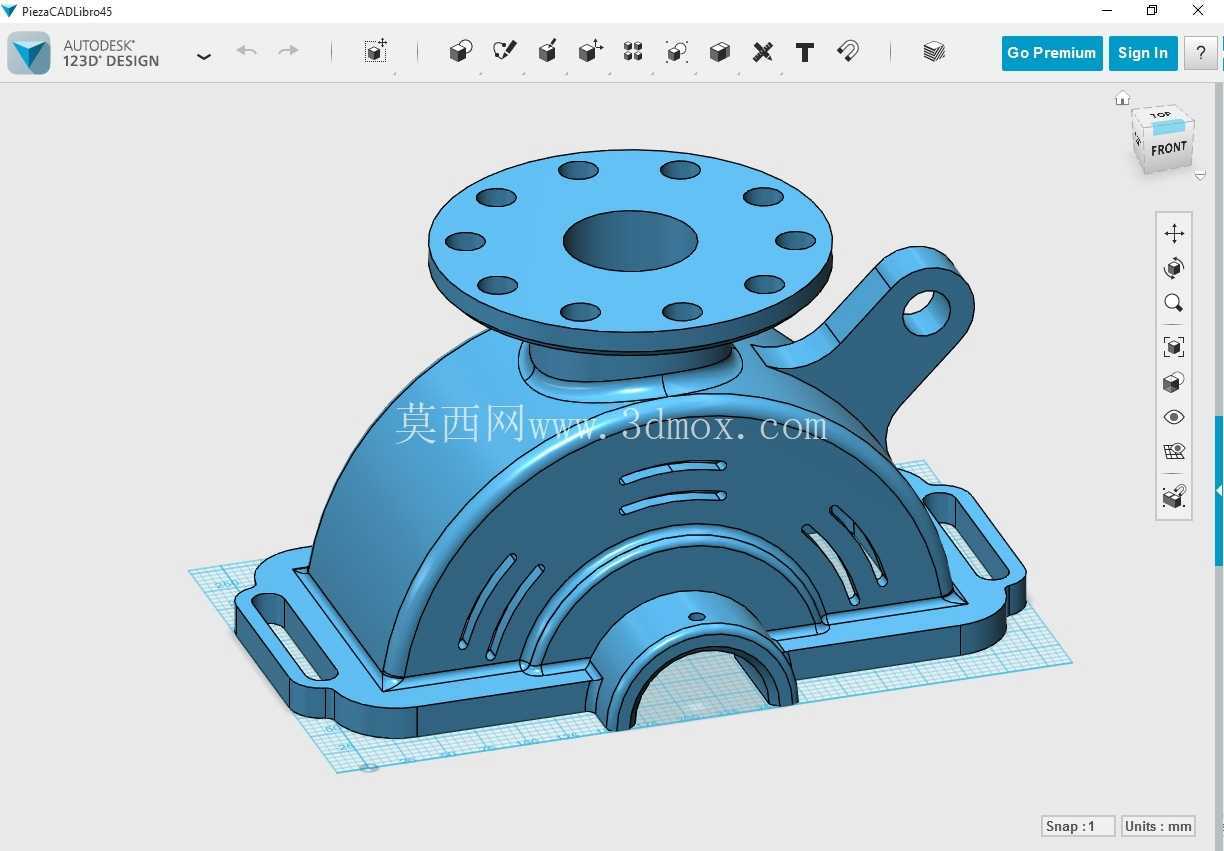

　　从建模逻辑来看，该零件的建模过程优先完成内部流道的曲面构建，保证流道的顺滑性，之后通过布尔运算生成壳体主体结构，再依次添加法兰、安装底座、加强筋、吊耳等附属结构，建模过程中充分考虑铸造工艺的拔模斜度、铸造圆角要求，所有非加工面均设置符合铸造工艺要求的拔模角度，相邻壁面的交接位置均设置铸造圆角，避免铸造过程中出现应力集中、充型不满等缺陷。安装边界方面，顶部法兰的连接尺寸需匹配对应公称通径的管路法兰标准，底部安装孔的中心距需适配常规管路支架的安装尺寸，侧向接口的伸出长度需预留足够的管路连接操作空间，避免安装时与周边管路、结构件发生干涉。

　　该零件可直接用于3D打印制作原型件，用于前期的装配验证、流道模拟试验，也可基于该模型制作铸造模具，用于批量铸件的生产，模型的结构细节完整覆盖了零件的所有加工、安装、使用相关的特征，可直接用于后续的工程出图、工艺编制等工作。在实际选型应用中，该类壳体的壁厚需根据实际输送介质的压力、腐蚀特性进行调整，若用于腐蚀性介质输送，还需在模型基础上调整内壁的防腐余量，法兰的密封面形式也可根据实际密封需求更换为凹凸面、榫槽面等其他形式，安装底座的结构也可根据实际安装场景调整为支脚式、抱箍式等其他安装结构，模型的参数化特征可快速完成相关结构的调整适配，满足不同工况的使用需求。
