长跨度真空起重输送作业设备结构设计

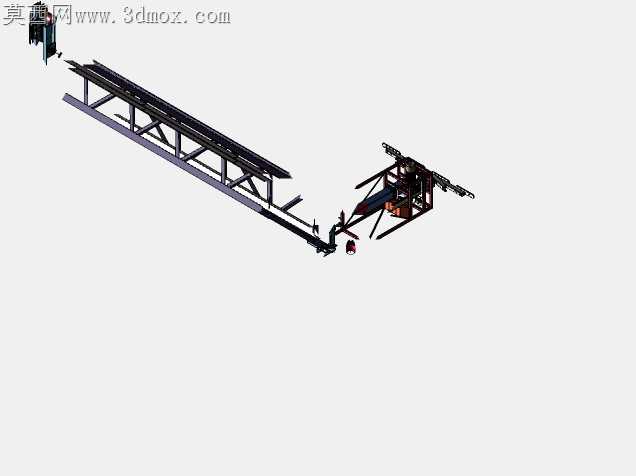

车间内大尺寸轻薄板材的吊运作业，常年存在吊点受力不均导致板材形变、传统吊具刮伤工件表面的痛点，这套真空起重设备的结构设计，从加工适配的角度做了全链路的细节打磨。长跨度输送梁采用分段式桁架焊接结构，没有选用整根厚壁方通做梁体，而是用薄壁矩形管拼接成格构式受力框架，单段梁体的拼接端面预留了0.2mm的铣削加工余量，现场拼接时靠定位销快速对齐后再满焊固定，既规避了超长构件运输过程中的形变问题，也能让梁体在承受端部真空吊具的交变载荷时，把垂直方向的挠度控制在允许范围内，不会因为梁体下挠导致真空吸盘的吸附面出现倾斜漏气。端部的真空吸附执行端，没有把吸盘支架做成刚性固定结构，而是在每个吸盘的连接位加装了球头铰接组件，哪怕吊运的板材存在轻微的平面度误差，或是梁体运行过程中出现小幅振动，每个吸盘都能自适应贴合板材表面，不会出现单个吸盘漏气导致整体吸附力不足的隐患。走行轮组的安装座特意做了偏心调节结构，安装调试时可以通过转动偏心轴调整轮组和导轨的配合间隙，不用额外加装垫片就能消除轮轨之间的窜动间隙，避免设备高速走行时出现卡顿或异响。真空管路的排布沿着桁架梁的内侧弦杆走管，每间隔300mm设置一个带缓冲垫的管卡，既避免管路外露被现场杂物剐蹭破损，也能缓冲设备启停时管路产生的晃动，减少管路接头处的漏气概率。吊具端的真空蓄能罐直接固定在吸附支架上方，没有放在梁体的固定端，哪怕突发管路断气的情况，蓄能罐内的残余真空也能维持足够的吸附时长，给操作人员留出安全处置的时间，不会出现工件瞬间坠落的安全隐患。所有的焊接连接位在焊后都做了振动时效处理，消除焊接残余应力，避免设备使用一段时间后梁体出现扭曲变形，导致走行卡滞、吸盘对位不准的问题。对接车间现有输送线的接驳位，特意把端部的导向挡边做了15度的外撇倾角，板材上线时不需要完全精准对位就能顺着导向滑入吸附工位，降低现场操作人员的上料对位难度。
