工业级熔融沉积大型3D打印设备结构

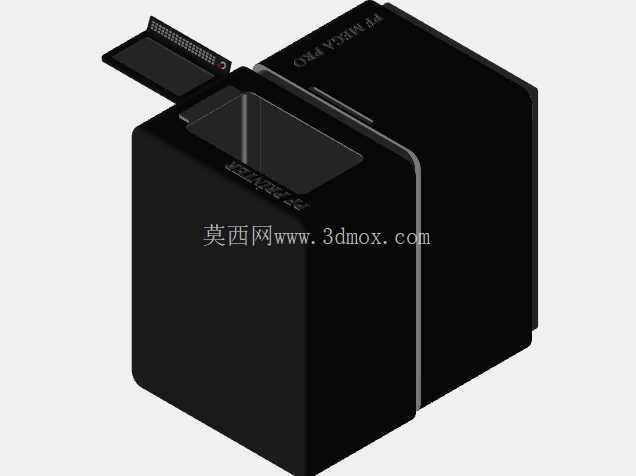

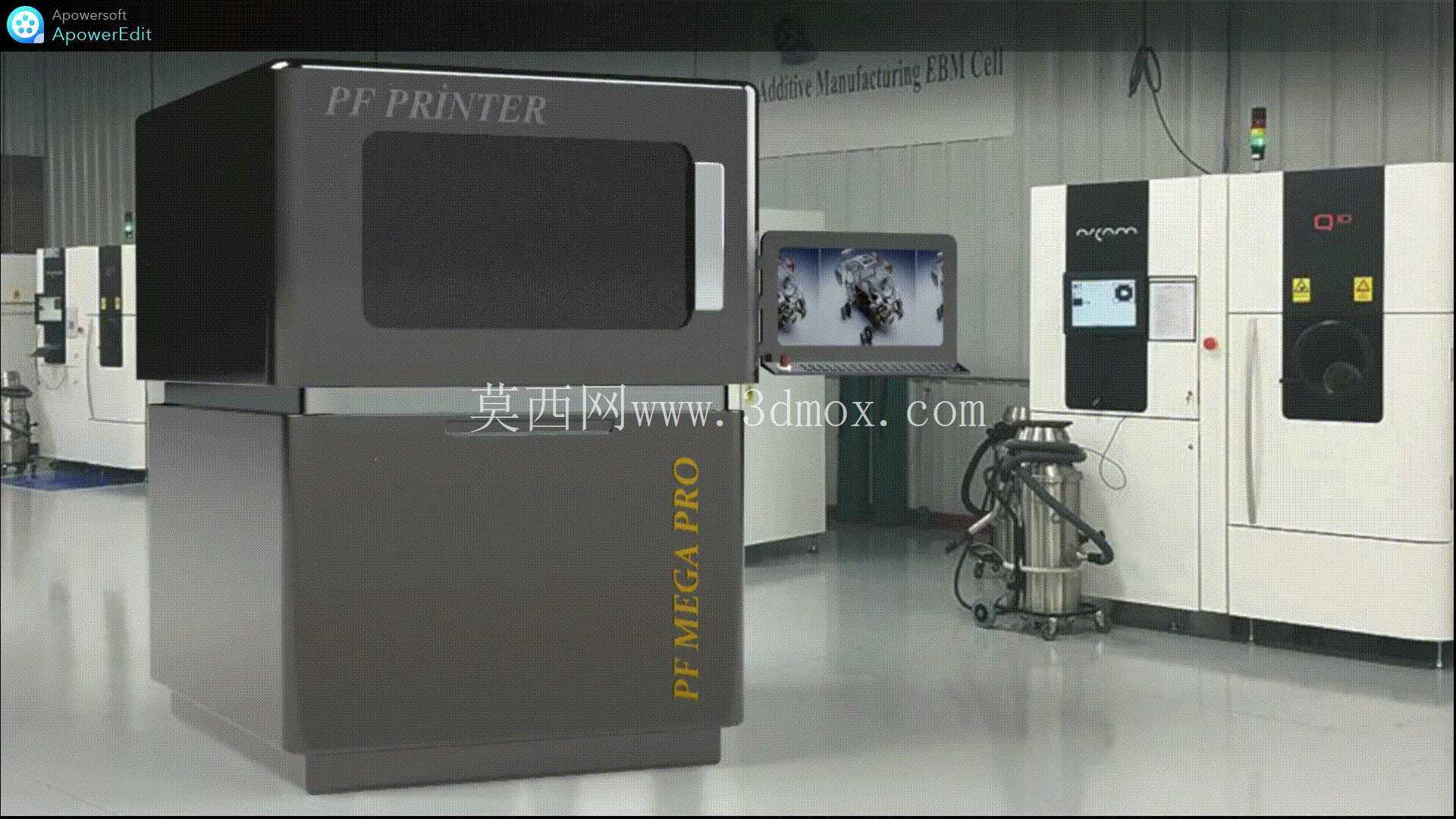

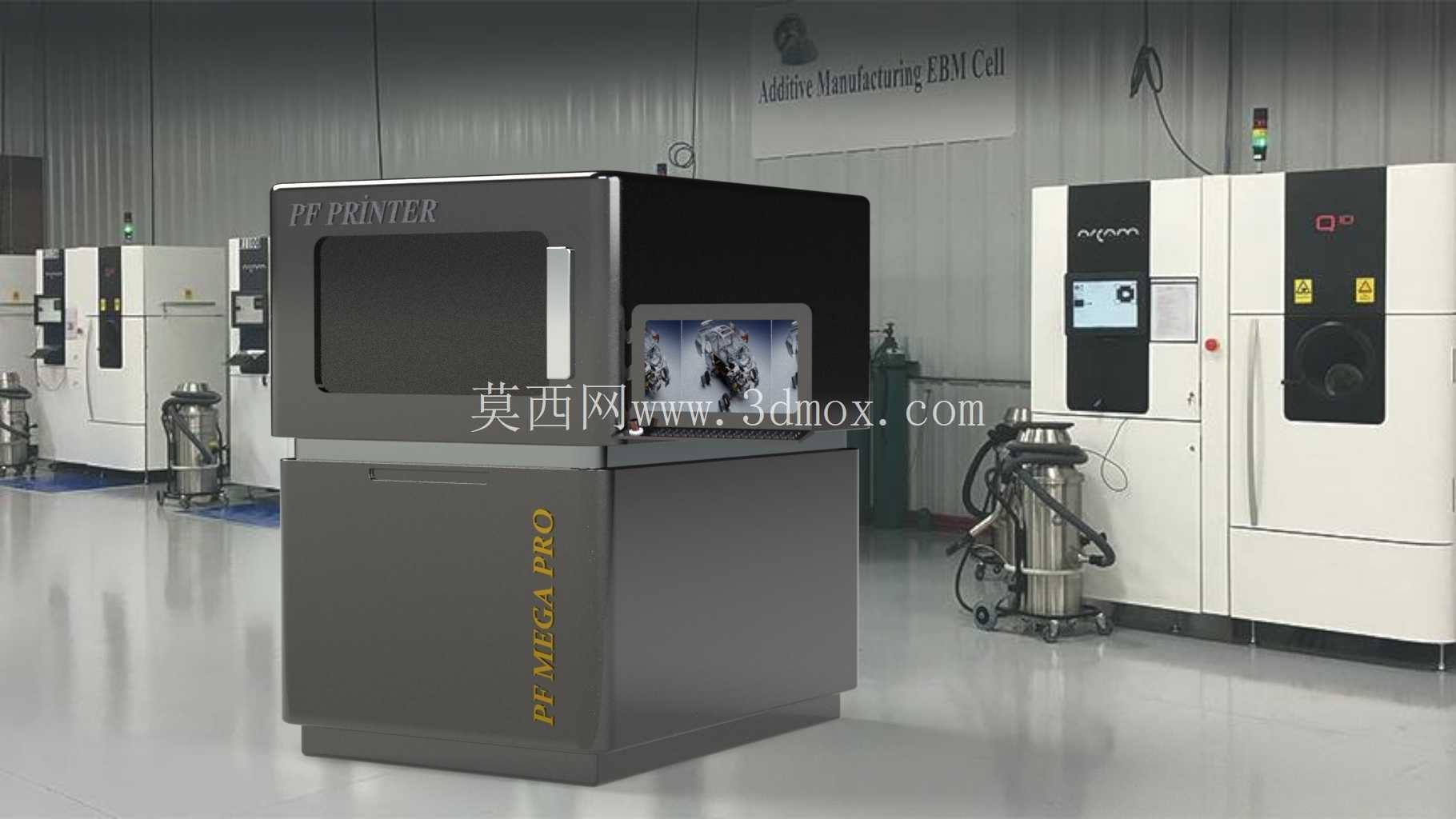

　　这套工业级FDM 3D打印设备的三维结构，在建模阶段优先匹配了车间批量生产场景的安装与使用需求，整体采用上下分层的立式布局，下部为密封的成型腔体，上部集成控制与送料模块，整机落地安装时的底部预留了120mm的调平支脚空间，无需额外浇筑设备基础，普通环氧地坪的生产车间即可完成布设，单台设备的侧向维护空间预留不小于800mm，可满足车间多台设备并排摆放的通道要求，设备后侧预留的走线与气路接口距离地面高度为1200mm，匹配车间常规桥架布线的高度规范，无需额外改接管线。从实际应用场景来看，该设备主要面向工业级大尺寸制件的快速成型需求，可覆盖铸造用消失模、工装夹具功能验证件、小批量定制结构件的打印生产，成型腔体内置的恒温加热模块可将腔温稳定控制在60摄氏度区间，有效降低ABS、PC等工程塑料打印过程中的翘曲变形概率，腔体正面设置的双层密封观察窗采用钢化玻璃搭配耐高温密封胶条，既可以实时观察打印状态，也能减少腔体内热量流失，观察窗侧边设置的内嵌式拉手无外凸结构，避免车间物料转运过程中发生磕碰。

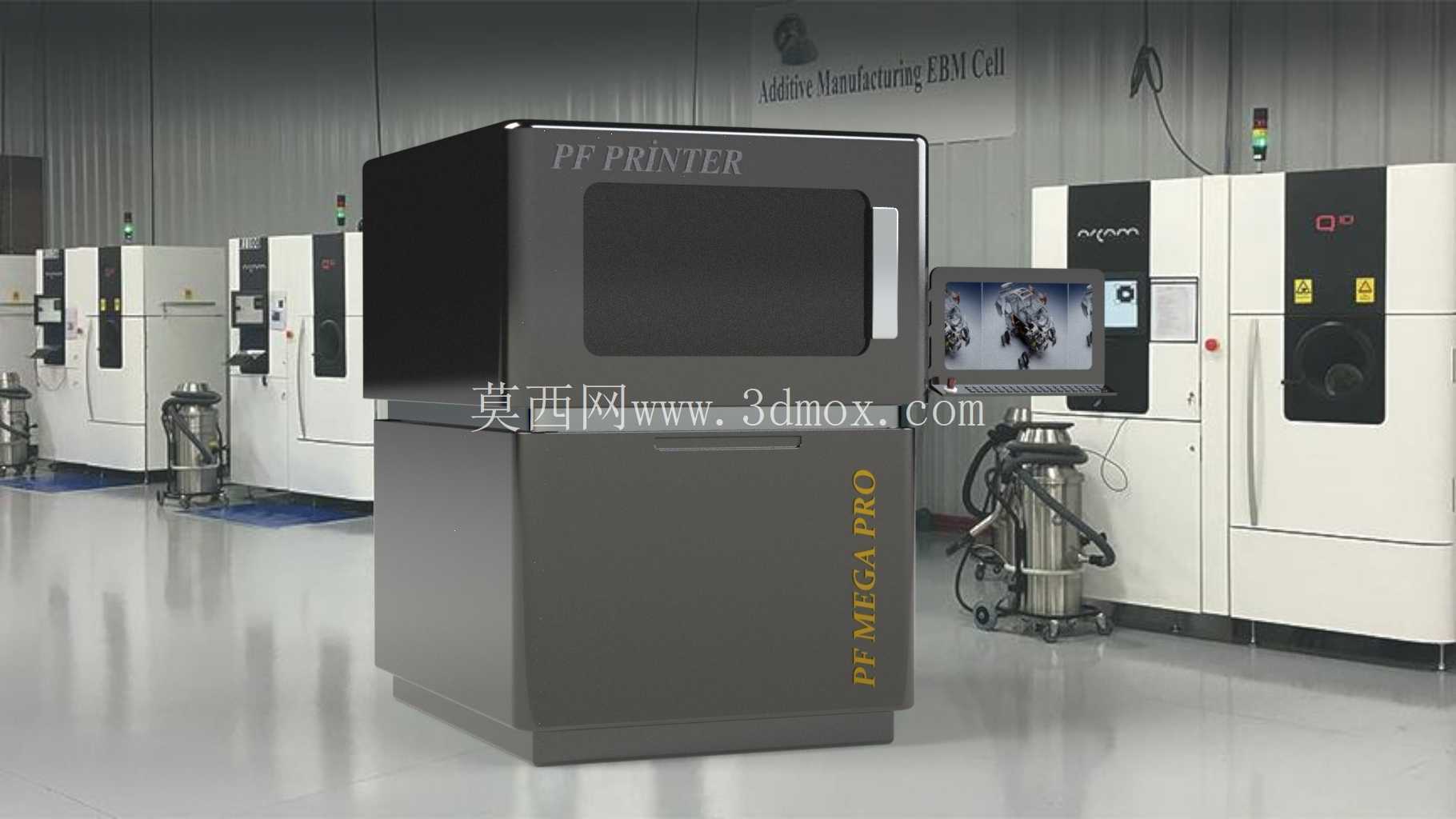

　　设备的结构设计采用模块化拆分思路，外壳主体为1.5mm厚冷轧钢板折弯成型的拼接结构，所有拼接位均设置定位止口，装配时无需额外配做定位工装，单块外壳板件的重量控制在25kg以内，两名运维人员即可完成外壳的拆装维护，无需动用起重设备。设备右侧集成的触控操作屏采用俯仰角度可调的安装支架，屏幕安装高度距离地面1450mm，匹配站立操作的人体工程学高度，操作人员无需弯腰即可完成参数设置与打印任务启动，屏幕下方设置的实体急停按钮距离操作位的伸手距离不超过300mm，出现异常情况时可快速触发停机。

　　送料机构设置在设备上部的密封舱内，可同时容纳两卷10kg装的工程塑料丝材，丝材走线路径设置了导向轮与张力检测模块，可实时监测丝材输送状态，出现断料、卡料情况时可自动触发暂停指令，避免打印件报废。设备底部的成型平台采用铸铝基板加表面磨砂处理，平台升降采用双直线导轨导向搭配精密丝杠传动，Z轴定位精度可控制在0.01mm以内，平台表面的水平调节机构采用三点式微调结构，运维人员可快速完成平台水平校准，校准过程无需借助专用检具，配合平台自带的自动调平传感器，可将首次打印的调平准备时间压缩到10分钟以内。

　　设备后侧设置的独立电气舱采用分层布局，强电模块与弱电控制模块之间设置金属屏蔽隔板，减少电磁干扰对控制信号的影响，电气舱的散热采用独立风道设计，进风口设置可拆卸的防尘滤网，可适配车间多粉尘的使用环境，滤网更换周期可延长至3个月一次，降低日常维护频次。设备配套的外置粉料回收装置采用脚轮式可移动结构，与设备主体的连接采用快插式接头，打印过程中产生的少量溢料与粉尘可通过负压通道回收，避免粉尘散落到车间环境中，回收装置的储料桶容量为20L，可满足连续72小时打印的粉尘存储需求，无需频繁清理。从建模细节来看，所有钣金件的折弯圆角、焊接让位、安装孔位均按照实际加工工艺设置，不存在无法加工的尖角、零壁厚结构，设备内部的走线槽、管线固定位均做了1:1还原，结构设计人员可直接参考该模型完成同类型设备的改型设计，也可用于车间产线规划阶段的设备排布模拟，提前验证设备摆放后的操作空间、维护通道是否满足生产规范要求，避免后期产线调整带来的额外成本。
