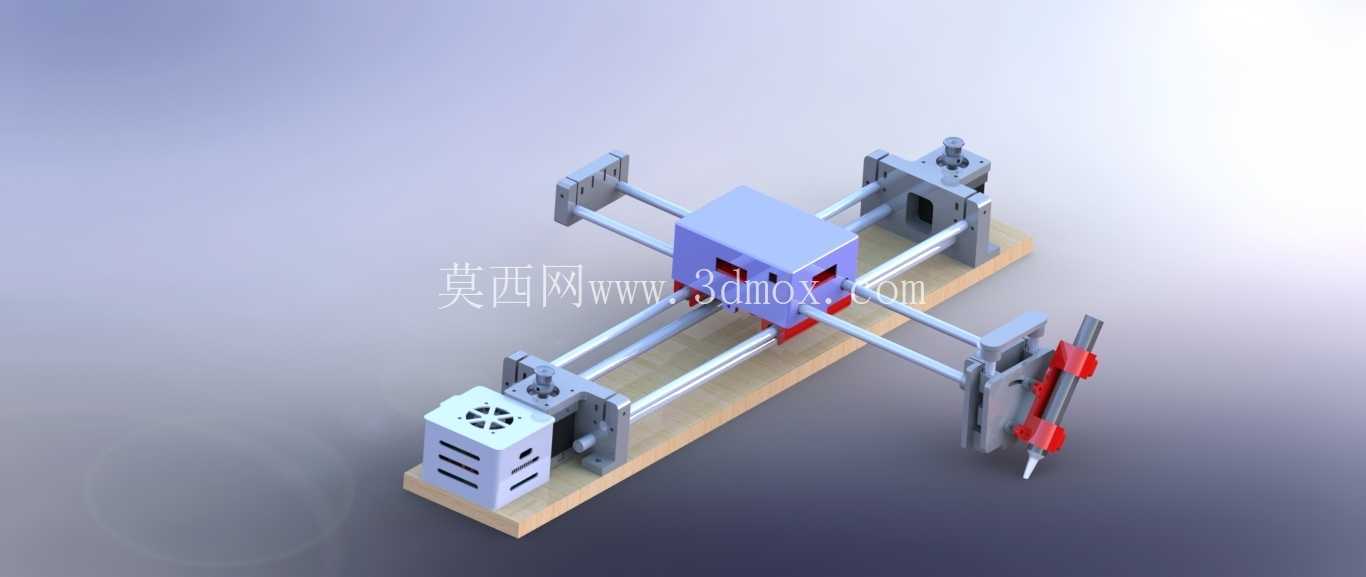

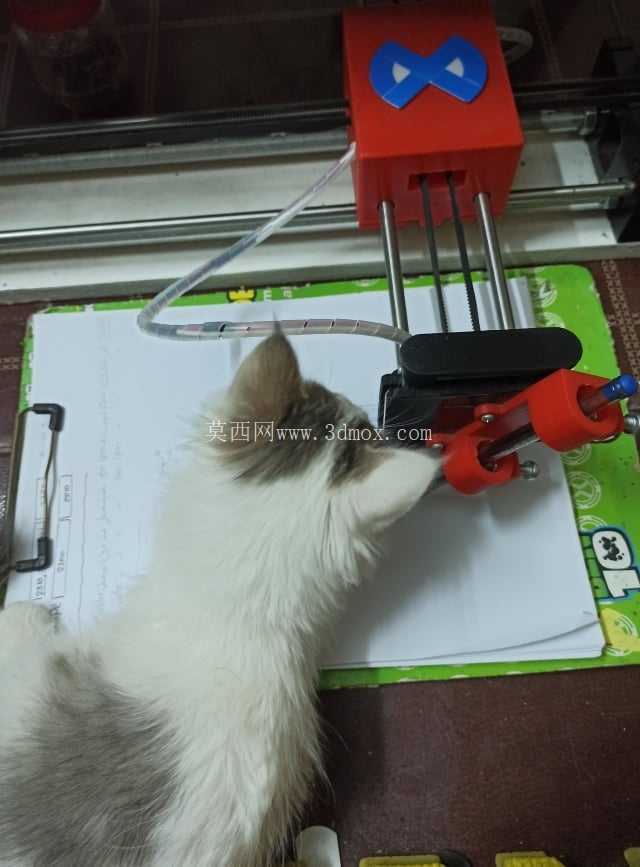

从功能特性来看,设备采用双X轴平行光轴导轨搭配滑动轴承的传动结构,Y轴采用单导轨配合滑块实现横向移动,Z轴执行端搭载绘图笔与拉丝夹具的快换接口,可根据作业需求快速切换执行末端:切换绘图笔组件时可实现A4幅面内的矢量图案绘制、线条标记作业,轨迹重复定位精度可满足常规工程草图、教学演示图案的绘制要求;换装拉丝夹具后可实现细径金属丝、塑料丝的定径牵引拉丝作业,配合步进电机的脉冲控制可精准控制送丝长度与拉丝速度,避免手动拉丝出现的线径不均、长度误差过大问题。这款桌面级小型数控设备的核心应用场景覆盖创客空间快速打样、小型工作室平面图案绘制、教学场景下数控原理演示、细径线材定长拉丝作业等多个领域,区别于工业级大型数控绘图设备,其整体尺寸适配A4幅面作业范围,可直接放置在常规工作台面使用,不需要额外预留大型安装空间,安装边界仅需满足设备底座四角的固定孔位与台面连接即可,底座采用木质基板搭配金属型材支撑的组合结构,既控制了整体重量,也保证了传动系统的安装基准平面度。

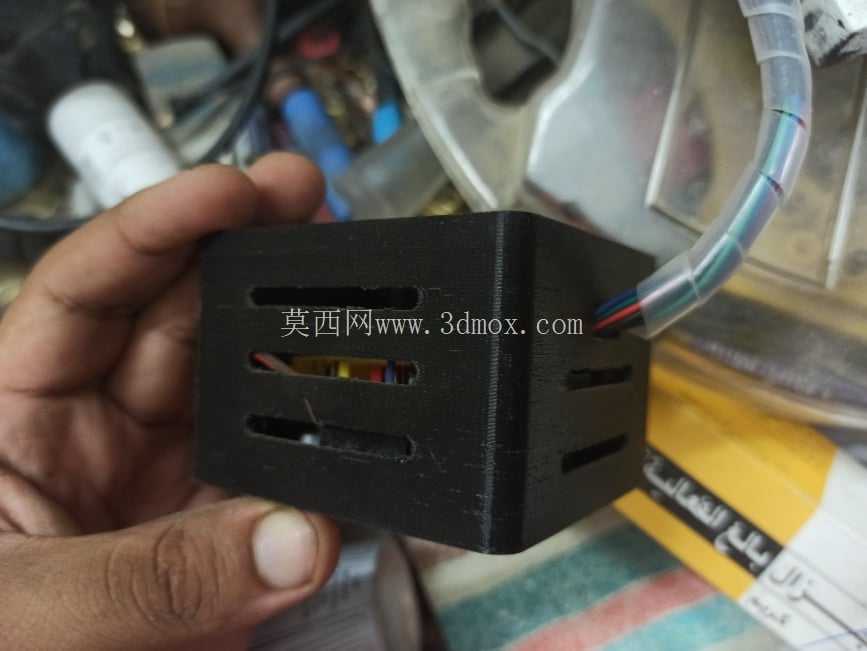

设计思路上,整体结构优先考虑零件的可加工性与装配便捷性,所有结构件均采用易加工的块状、板状构型,传动部件全部选用市面通用的标准件,光轴导轨、直线轴承、步进电机、同步带轮均为常规采购件,不需要定制特殊规格零件,降低了整机组装的物料成本与装配难度。传动系统的布局采用两侧对称支撑的X轴结构,有效避免单导轨支撑出现的悬臂下垂问题,移动滑块的安装面预留了多个调节螺孔,可根据执行末端的重量微调预紧力,减少传动过程中的晃动量;控制部分的安装位设置在设备左侧的独立盒体结构内,盒体表面开设散热槽,可容纳控制板、驱动模块的安装,走线槽沿导轨侧边布置,避免运动过程中线缆与传动部件发生干涉。

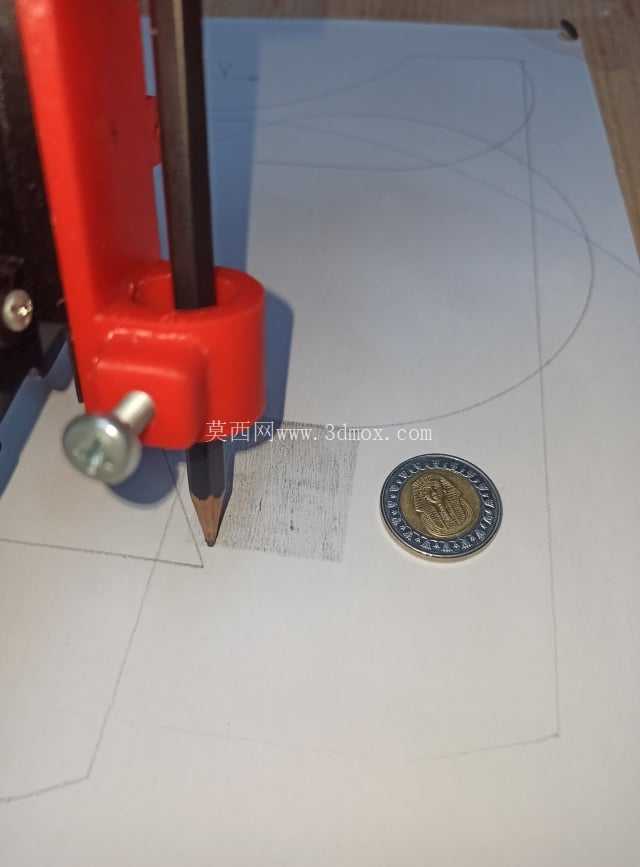

设备的作业平面与底座之间预留了10mm的垫高间隙,可适配不同厚度的绘图纸张、拉丝模具的安装,绘图笔的抬笔行程通过Z轴的小型滑块实现,抬笔高度可通过限位螺钉调节,避免笔尖与纸面过度摩擦造成的线条过粗或者笔尖磨损问题;拉丝作业时,进料端设置在设备右侧的支架位置,可固定线盘支架,线材经过导向轮进入拉丝模具后由夹具牵引,牵引速度可根据线材材质调整,适配不同塑性材料的拉丝作业需求。从装配调试的角度来看,整机的装配基准以底座上的导轨安装槽为核心,安装时先保证两根X轴光轴的平行度误差在0.1mm以内,再安装Y轴横梁组件,调整同步带的张紧力至手指按压带体下沉2-3mm即可,避免张紧力过大造成的电机负载过高或者张紧力不足出现的传动丢步问题;执行末端的安装面设计为可微调角度的结构,可保证绘图笔与纸面垂直、拉丝夹具与模具中心同轴,减少作业过程中的侧向力。
设备的整体重量控制在3kg以内,搬运移动不需要额外的吊装设备,适合教学场景下的分组拆装实训,也适合个人创客在桌面空间完成小型数控作业,不需要配套工业级的空压、冷却等附属设备,仅需常规供电即可运行,维护过程仅需定期给光轴导轨涂抹少量润滑脂、检查同步带张紧度即可,日常维护成本极低。在实际使用过程中,其绘图作业可覆盖0.1mm线宽的精细线条绘制,拉丝作业可适配0.1-1mm线径的塑性线材加工,完全满足小型作业场景下的精度需求,结构上没有冗余的复杂构件,所有运动部件的运动行程均设置了物理限位块,避免超程运行造成的部件损坏,控制盒的接口全部采用外露式设计,接线、更换驱动模块不需要拆解整机结构,大幅提升了后期维护的便捷性。
