集成式油路定制液压阀块结构设计

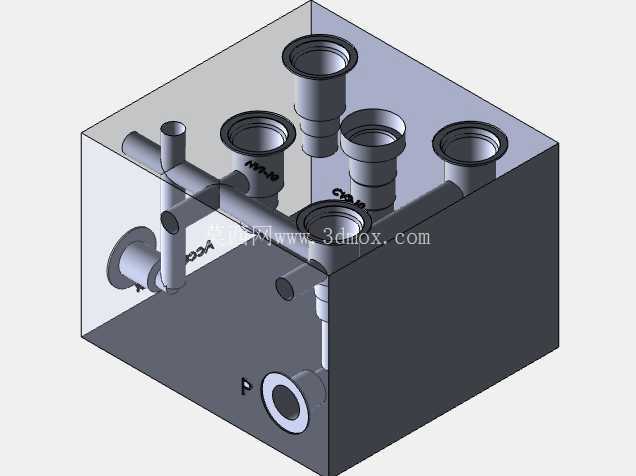

在液压系统的集成化设计场景中，这类定制液压块承担着替代传统分散式管路连接的核心作用，常见于中小型液压站、工程机械液压控制单元、机床液压夹紧系统等对安装空间有严格限制的工况中。不同于管式连接的阀组布局，集成式阀块将多个液压阀的安装接口、连通油路全部整合在单一金属块体内部，能够大幅减少外接管路的数量，降低管路接头泄漏的概率，同时压缩整个液压控制单元的安装占用空间，让液压系统的布局更加紧凑。

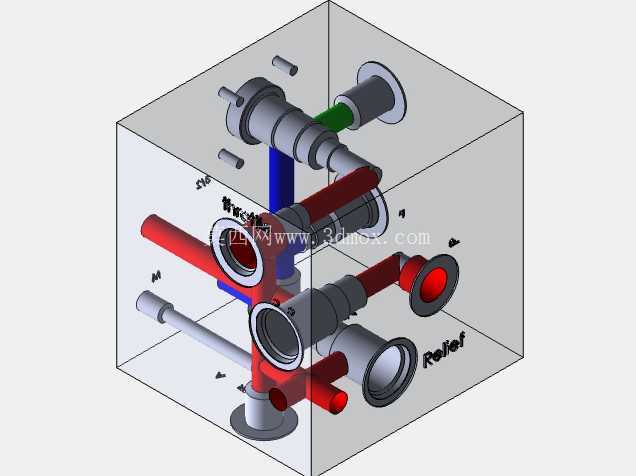

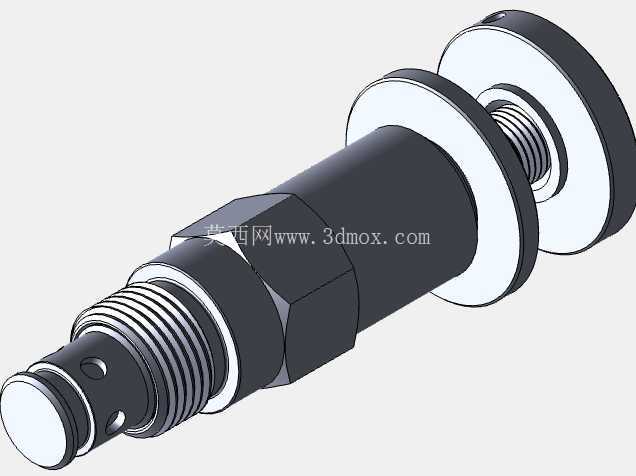

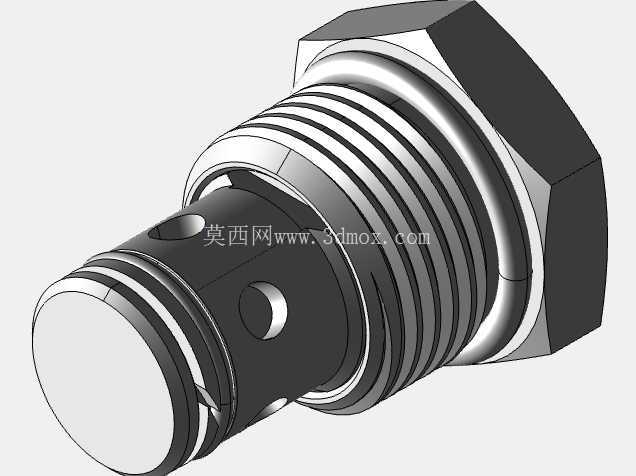

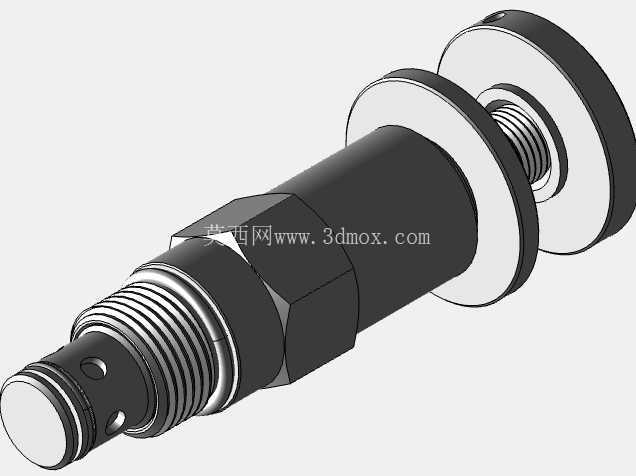

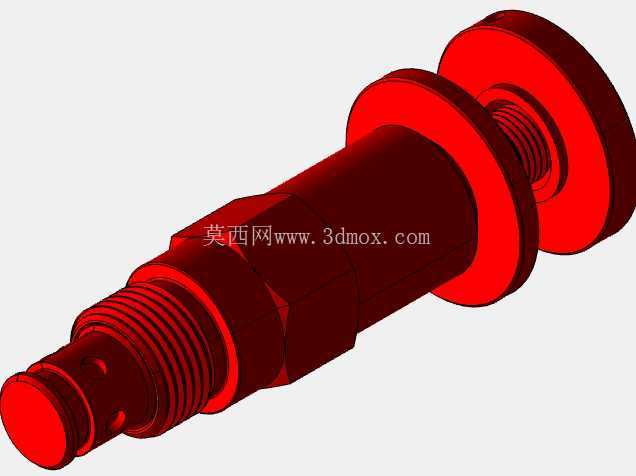

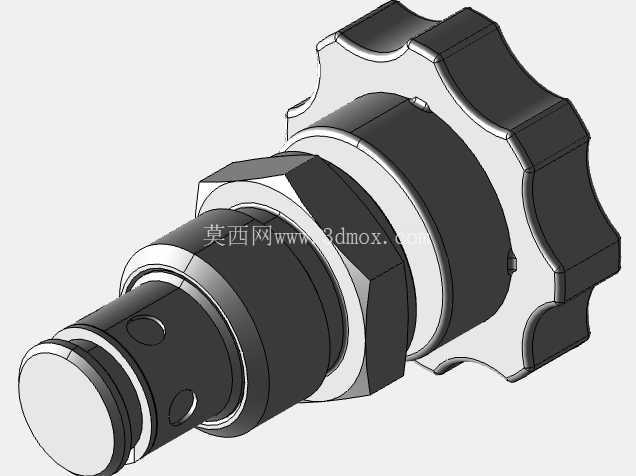

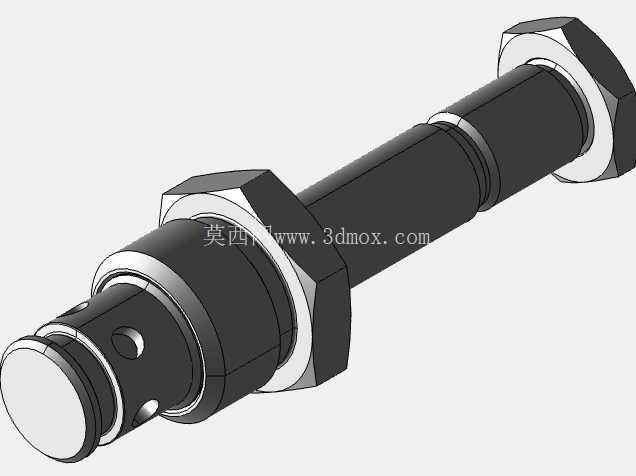

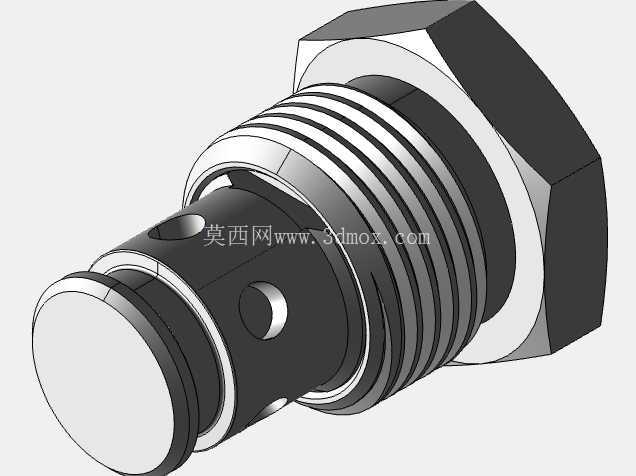

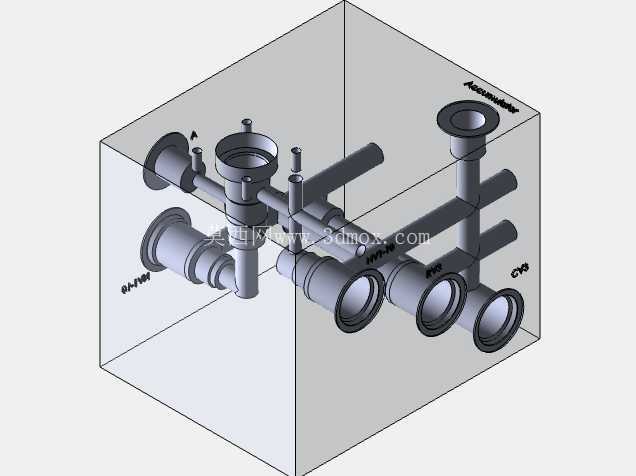

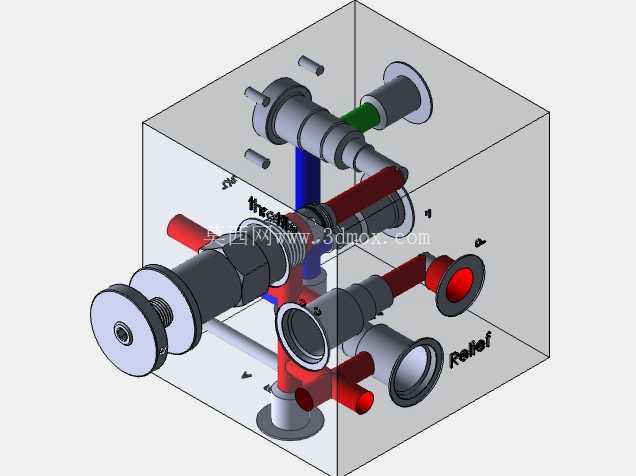

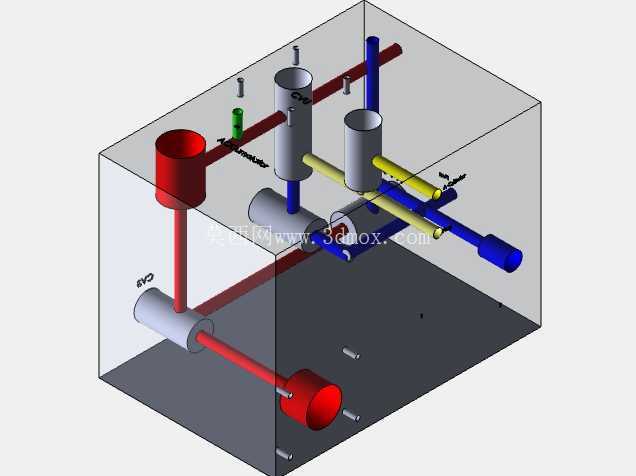

从实际功能来看，该阀块集成了压力控制阀、方向控制阀的安装接口，内部通过不同通径的孔道实现压力油的分配、流向切换、压力卸荷等功能，块体上标注的Relief标识对应溢流阀的安装位，负责系统的过载压力保护，其余接口分别对应执行元件的进出油口、压力油输入口、回油口，能够直接匹配标准安装尺寸的螺纹插装阀，不需要额外设计过渡连接板。设计这类阀块时，首先要梳理整个液压回路的工作逻辑，明确各个阀件之间的连通关系，优先布置通径较大的主油道，尽量缩短高压油的流通路径，减少沿程压力损失，同时要避免不同压力等级的油道之间出现壁厚不足的问题，防止内部窜油引发的系统压力失稳。

外形尺寸的设定需要结合安装空间的边界条件，块体的六个面分别作为阀件安装面、对外连接面，每个安装面的阀件布局要预留足够的扳手操作空间，避免安装阀件时出现工具干涉，对外的油口位置要匹配外接管路的走向，减少管路的弯折角度。内部孔道设计时，要注意工艺孔的封堵位置，选择合适的堵头形式承受对应油路的工作压力，斜向孔道的角度要控制在加工可实现的范围内，避免出现无法加工的深孔或者角度过于刁钻的交叉孔。块体的边角处做了倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员或者外接管路。

在实际选型应用时，需要先核对阀块的各个油口通径是否匹配系统的流量要求，通径过小会导致油液流速过高，引发系统发热和噪音问题，通径过大则会造成块体体积不必要的增加。安装阀件前要对块体内部的所有孔道进行去毛刺、清洗处理，防止加工残留的铁屑进入液压元件内部，造成阀件卡滞或者密封件损坏。阀块的安装固定面要保证平面度要求，避免安装时出现受力变形导致阀件密封面泄漏。这类集成阀块的设计难点在于平衡油路连通逻辑、加工工艺性、安装空间三者的关系，很多新手设计时容易只考虑油路连通，忽略了孔道加工的可行性，或者没有预留阀件的操作空间，导致最终加工完成的阀块无法正常装配使用。在三维建模过程中，需要同步校验各个孔道之间的安全壁厚，尤其是高压油道和回油道之间的壁厚，要根据系统最高工作压力核算强度，避免长期使用过程中出现块体开裂的问题。同时要在模型中明确各个油口的标识，方便现场安装时对接管路，减少接错油口的概率。对于需要安装压力检测点的位置，要在模型中预留测压接头的安装孔，方便后期系统调试时检测各个点位的压力参数。
