40mm规格电脑散热轴流风扇三维设计

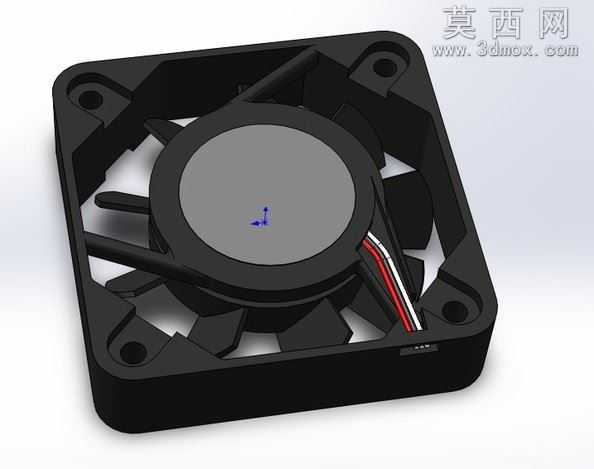

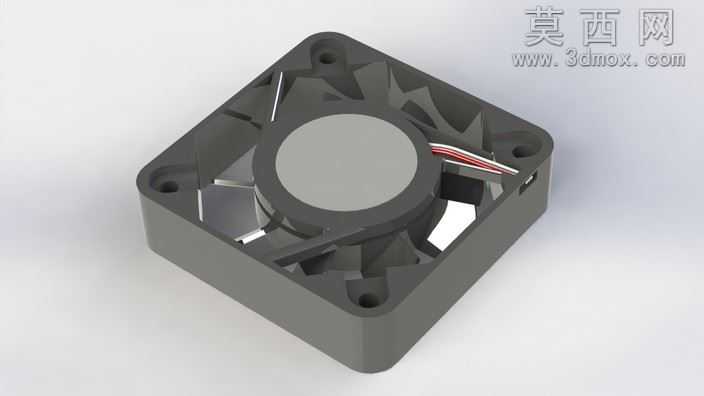

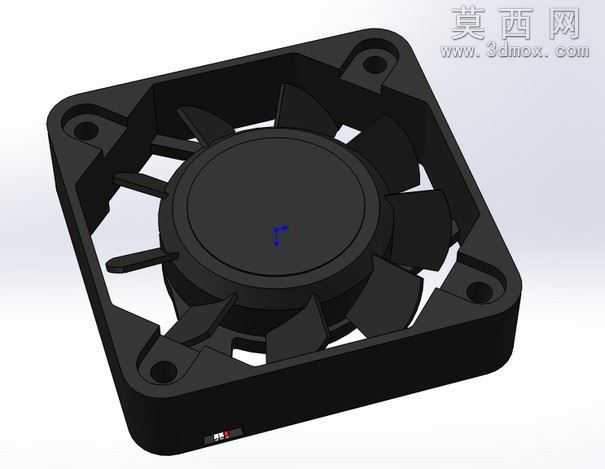

本作品为40×40×10mm规格的电脑散热轴流风扇三维建模成果，建模过程围绕小型轴流风扇的实际量产结构展开，首先通过基准面定位确定风扇外框的整体轮廓，采用拉伸凸台命令生成方形外框基体，对外框四角的安装沉孔进行精准定位，使用异形孔向导完成沉孔的参数化建模，保证沉孔的孔径、深度符合标准PC风扇的安装尺寸规范，能够适配常规主板、机箱的风扇安装位。外框内侧的导流结构采用曲面放样命令完成，通过多组截面轮廓控制导流面的弧度，确保气流经过外框时能够减少风阻损失，提升送风效率。扇叶部分是建模的核心环节，首先绘制轮毂的回转基体，通过旋转凸台命令生成中心轮毂结构，轮毂表面做了圆滑过渡处理，避免气流在轮毂处产生紊流。单片扇叶采用曲面扫描结合曲面剪裁的方式制作，根据小型轴流风扇的气动特性设定扇叶的安装角、叶型曲率，保证扇叶在低转速下也能提供足够的静压，完成单片扇叶建模后通过圆周阵列命令生成全部扇叶，阵列过程中严格控制阵列角度与数量，保证每片扇叶的间距均匀，避免转动时出现动平衡偏差。扇叶与外框之间预留了合理的转动间隙，既避免扇叶转动时与外框发生剐蹭，也尽可能减少间隙处的气流回流。模型的供电引线部分采用扫描命令生成，还原了红黑供电线从轮毂侧方引出的结构，引线与外框的出线口做了贴合处理，还原实际产品的走线结构。材质渲染阶段，外框与扇叶部分赋予哑光黑色阻燃PC材质，调整材质的粗糙度、反射参数还原工程塑料的真实质感，轮毂中心的圆形标贴区域赋予浅灰色哑光材质，供电引线赋予红黑双色的PVC线材材质，整体渲染效果贴近真实量产散热风扇的视觉表现。建模过程中对风扇的核心装配结构做了还原，包括外框的加强筋结构、扇叶与轮毂的连接过渡结构，确保模型能够直观展现小型电脑散热风扇的结构特征，可用于电脑散热结构演示、配件选型参考、三维装配场景搭建等用途。
