银石AP181穿甲弹机箱散热风扇三维建模

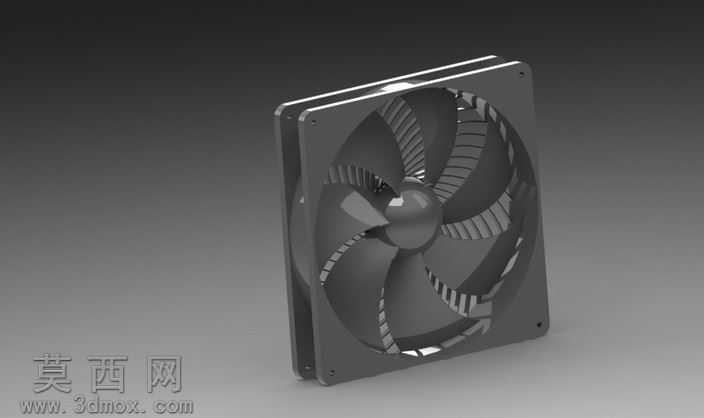

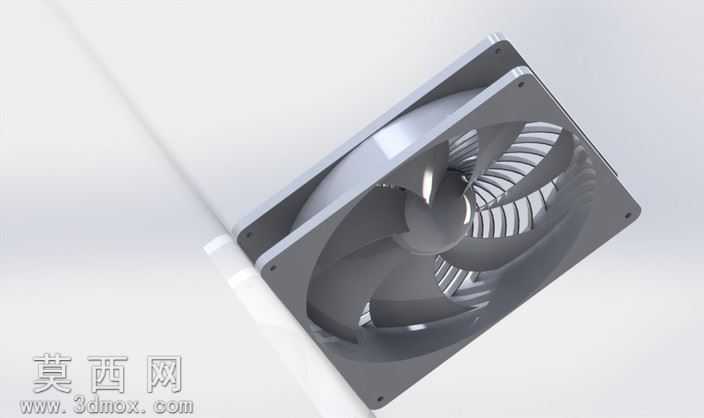

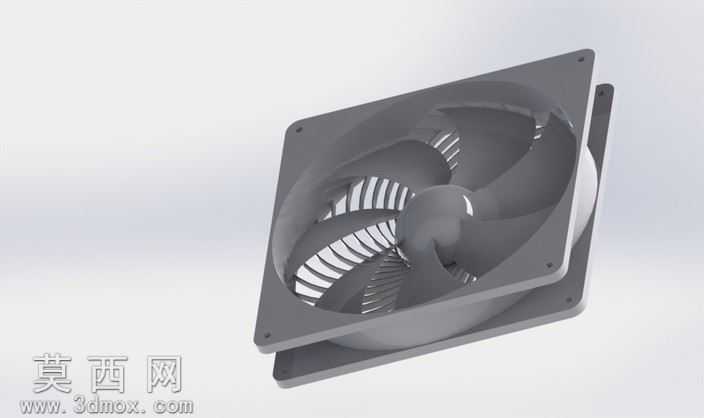

本模型为银石AP181穿甲弹进气式机箱散热风扇的三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于产品实际尺寸绘制方形安装外框的草图，精准定位四角的安装孔位，外框做了边缘倒角与加强筋结构还原，保证安装结构的尺寸精度与实际产品一致。扇叶部分是本次建模的核心，针对穿甲弹风扇特有的聚焦气流设计，逐片绘制扇叶的曲面轮廓，还原扇叶独特的倾斜角度与导流格栅结构，扇叶与中心轮毂的衔接处做了平滑过渡处理，避免建模出现曲面破面，同时还原了扇框内侧的导流格栅结构，复刻产品特有的气流导向设计，保证模型结构与实物的功能设计完全匹配。材质与渲染阶段，外框与扇叶均采用哑光深灰硬质塑料材质，调整材质的粗糙度与反光参数，还原工业塑料的哑光质感，中心轮毂部分做了轻微的高光处理区分材质层次，渲染时采用柔和的侧上方打光，清晰展现扇叶的曲面弧度、格栅的镂空结构以及外框的安装细节，阴影调整为软阴影，避免遮挡结构细节，同时通过光影突出扇叶的立体弧度与整体结构的层次感。设计思路上完全围绕该款风扇的核心功能特性展开，区别于普通排气扇的结构设计，建模时重点还原其聚焦气流的特殊结构：扇叶的导流角度、内侧格栅的导流槽、外框的密封式结构都做了1:1还原，精准呈现该款风扇能够产生高压聚焦气流、减少风阻与风噪、可穿透机箱内部障碍物输送冷却气流的结构基础，模型完整还原了双层安装框的结构细节，可直接用于散热结构模拟、机箱风道设计验证等场景，所有部件的装配关系完全符合实物的装配逻辑，转动部位的间隙预留也做了精准还原，保证模型可用于后续的运动仿真与风道流体模拟分析。
