物理实验教学用140×180椭圆结构件

　　在中学及高校基础物理实验教学场景中，这类椭圆结构件是平面几何轨迹演示、曲面受力特性验证实验的常用实体教具，区别于传统木质或塑料裁切的简易教具，该结构件采用一体成型工艺制作，长期反复使用不会出现边缘磨损、形变翘曲的问题，能满足多班次循环教学的使用需求。从实际使用场景来看，该构件主要用于配合光学轨迹演示仪、力学加载实验台完成两类核心实验：一是椭圆定义验证实验，通过构件上预设的定位孔固定焦点位置，配合拉线笔可直接绘制标准椭圆轨迹，让学生直观理解椭圆上任意点到两焦点距离之和为定值的几何特性；二是薄壁结构受力分布实验，构件的辐条式镂空设计可在加载外力时，清晰展现不同弧度位置的应力传递路径，配合应变片可采集到曲面结构不同区域的形变数据，弥补纯理论教学的抽象性不足。

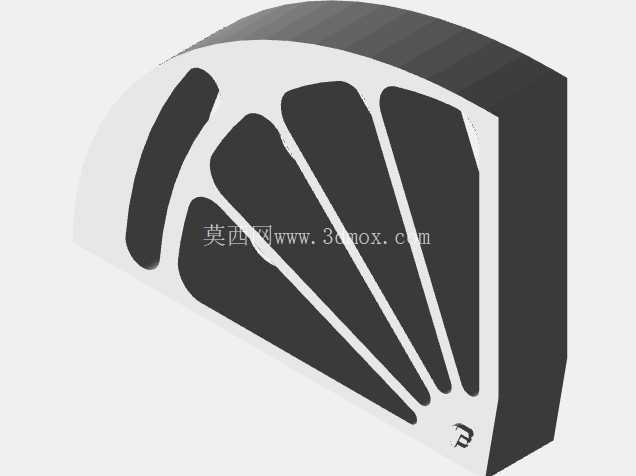

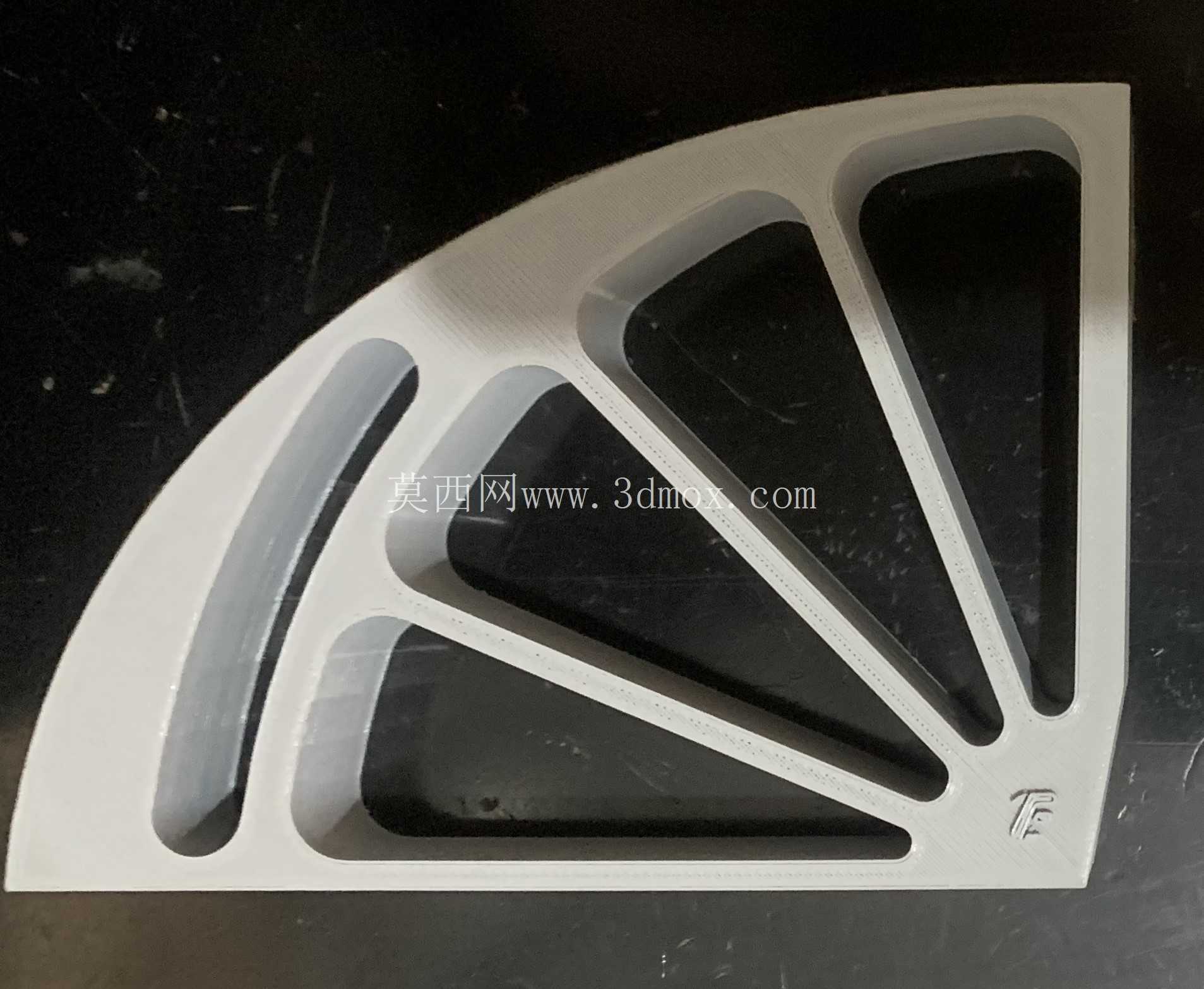

　　设计阶段首先明确了140mm×180mm的外形边界，这个尺寸是结合常规实验台的夹具安装间距确定的，既不会因为尺寸过小导致学生观察不清结构细节，也不会因为尺寸过大占用过多实验台操作空间，构件的直角边设置有两个定位沉孔，孔位间距匹配通用实验夹具的安装孔距，无需额外制作转接件即可直接固定在标准实验台架上。结构设计上采用了等厚度辐条镂空方案，辐条的宽度经过反复校核，既保证整体结构有足够的刚性，在徒手搬运、夹具装夹时不会发生断裂变形，又能通过镂空区域减少材料用量，同时让结构的应力传递路径更直观，学生可直接通过辐条的走向观察曲面结构的力流分布；构件的外椭圆边缘做了R2的圆角处理，避免实验操作过程中尖锐边角划伤学生，直角端的标识区域做了微凸处理，可直接粘贴规格标识，长期摩擦也不会导致标识脱落。

　　从铸造工艺适配性来看，该结构的脱模斜度设置为1.5°，所有镂空区域的边角都做了工艺圆角，避免铸造过程中出现应力集中导致的冷隔、缺料问题，壁厚均匀控制在4mm，不会出现局部壁厚差过大导致的缩孔缺陷，适合小批量教学器具的快速铸造生产。实际教学使用中，该构件除了完成既定的几何、力学实验外，还可作为3D扫描、逆向建模课程的实训样件，其规则的曲面特征、镂空结构能覆盖逆向建模中的曲面重构、特征提取等核心技能点，一物多用提升了教具的利用率；构件的表面粗糙度控制在Ra3.2，既不会因为表面过于粗糙影响轨迹绘制的精度，也不会因为表面过于光滑导致实验过程中容易滑落。

　　在安装边界上，除了直角端的定位沉孔外，构件的弧形边缘没有设置突出的安装结构，可直接平放在实验台面上完成平面轨迹绘制实验，装夹时夹具的夹持位置选在直角端的实体区域，不会夹伤弧形工作边缘，保证长期使用后椭圆轮廓的精度仍能满足实验要求。
