多协议兼容Type-C快充模块结构设计

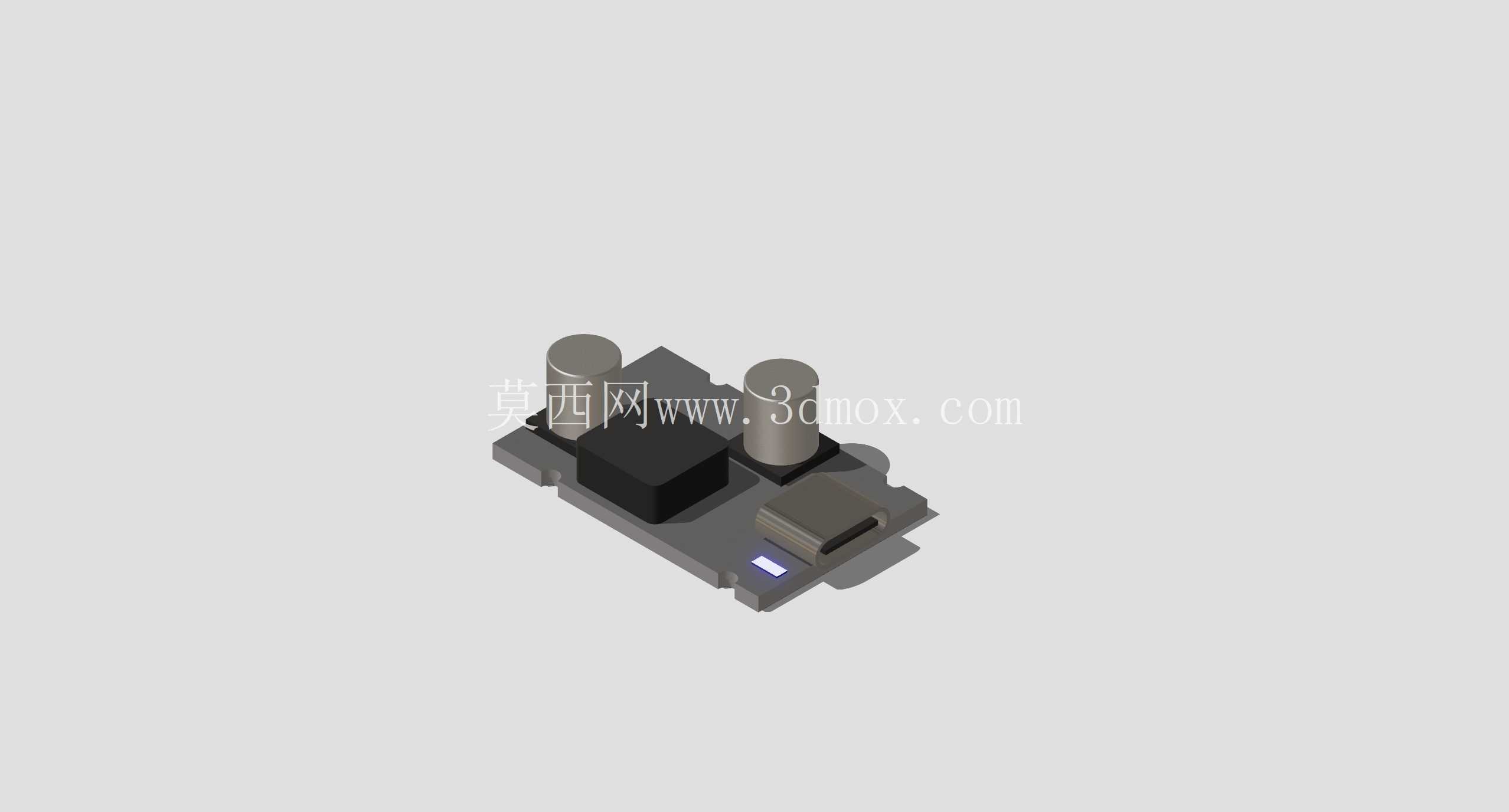

　　在消费电子供电配套、小型智能设备改装、桌面嵌入式供电改造等场景中，快充模块的结构适配性直接决定了整套供电方案的落地可行性。这款Type-C快充模块的结构设计，首先围绕多协议快充的硬件布局需求展开，板载元件包含两个大尺寸电解电容、协议控制芯片、Type-C接口母座以及对应的电路载板，所有元件的排布充分考虑了铸造壳体内部的空间余量，避免元件与壳体壁面产生干涉。从实际用途来看，该模块可直接集成到桌面插排、壁挂供电面板、小型设备内置供电位、改装类数码配件中，支持PD3.1、QC3.0、SCP、PPS等主流快充协议，可覆盖5V、9V、12V、20V等多档位电压输出，满足手机、平板、小型笔记本电脑、便携数码外设的快充供电需求。

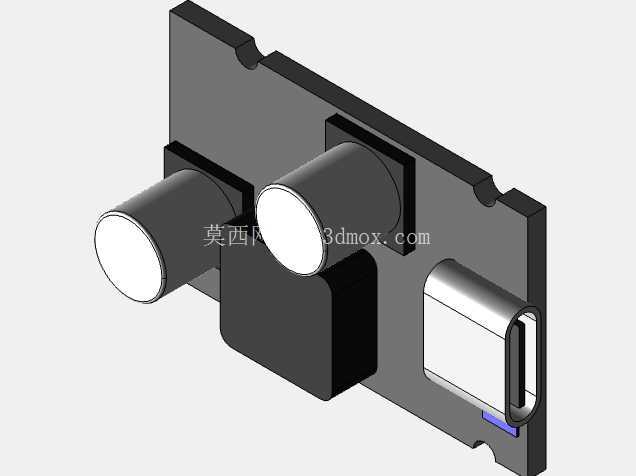

　　设计过程中，首先确定了Type-C接口的伸出长度，接口端面与载板边缘的距离控制在常规壳体开孔的适配范围内，接口外围的金属屏蔽壳厚度满足多次插拔的结构强度要求，不会因日常插拔受力导致接口开焊或移位。两个电解电容采用卧式排布贴装在载板表面，电容的圆柱面与载板之间预留了焊接工艺间隙，电容顶部与壳体内部顶面的距离满足绝缘安全要求，避免电容外壳与金属壳体接触造成短路风险。协议控制芯片布置在两个电容与Type-C接口之间的空位，芯片周边预留了散热空间，同时缩短了芯片与接口、电容之间的走线距离，减少大电流传输过程中的线路损耗。

　　载板的外形轮廓做了切角与缺口设计，对应铸造壳体内部的定位柱与卡扣位，安装时可直接卡入壳体定位槽，不需要额外打胶即可完成初步固定，载板边缘的工艺缺口对应壳体内部的加强筋位置，装配后不会出现载板晃动的问题。从安装边界来看，载板的整体厚度包含元件凸起高度在内，适配常规壁厚的铸造外壳内部腔体，Type-C接口的中心高度与壳体开孔中心完全对齐，公头插入后不会出现偏斜卡滞的情况。载板上预留的焊盘位置兼顾了不同输入接线方式的需求，既可以采用导线焊接输入直流电源，也可以适配弹片接触式的供电连接方式，适配不同产品的装配工艺要求。

　　在结构强度校核层面，Type-C接口的焊接位置做了加宽焊盘设计，可承受至少10000次插拔的侧向受力，电解电容的焊接点做了应力释放设计，即使设备出现小幅跌落，也不会出现电容引脚脱焊的问题。载板的边角做了圆角处理，避免装配过程中边角划伤壳体内部的绝缘涂层，同时也减少了载板应力集中导致的开裂风险。对于需要做密封设计的应用场景，该模块的载板轮廓与壳体密封圈的安装槽完全匹配，接口位置可搭配防水胶圈实现IP65级别的密封防护，满足户外供电设备、潮湿环境下使用的供电设备的结构要求。在元件排布的合理性上，大电流通路的元件全部布置在载板的同一侧，减少过孔带来的电流损耗，发热较大的协议芯片与电容之间预留了空气对流间隙，工作过程中产生的热量可通过载板与壳体之间的空隙自然散出，不需要额外加装散热片即可满足满功率输出的散热需求。针对批量生产的装配需求，该模块的所有元件高度都控制在通用SMT贴装设备的加工范围内，不需要特殊工艺即可完成批量焊接，载板的定位孔位置适配通用工装夹具的定位销，生产过程中可快速完成载板的定位与固定，提升装配效率。
