1/72比例诺斯罗普战机配套B型弹射座椅

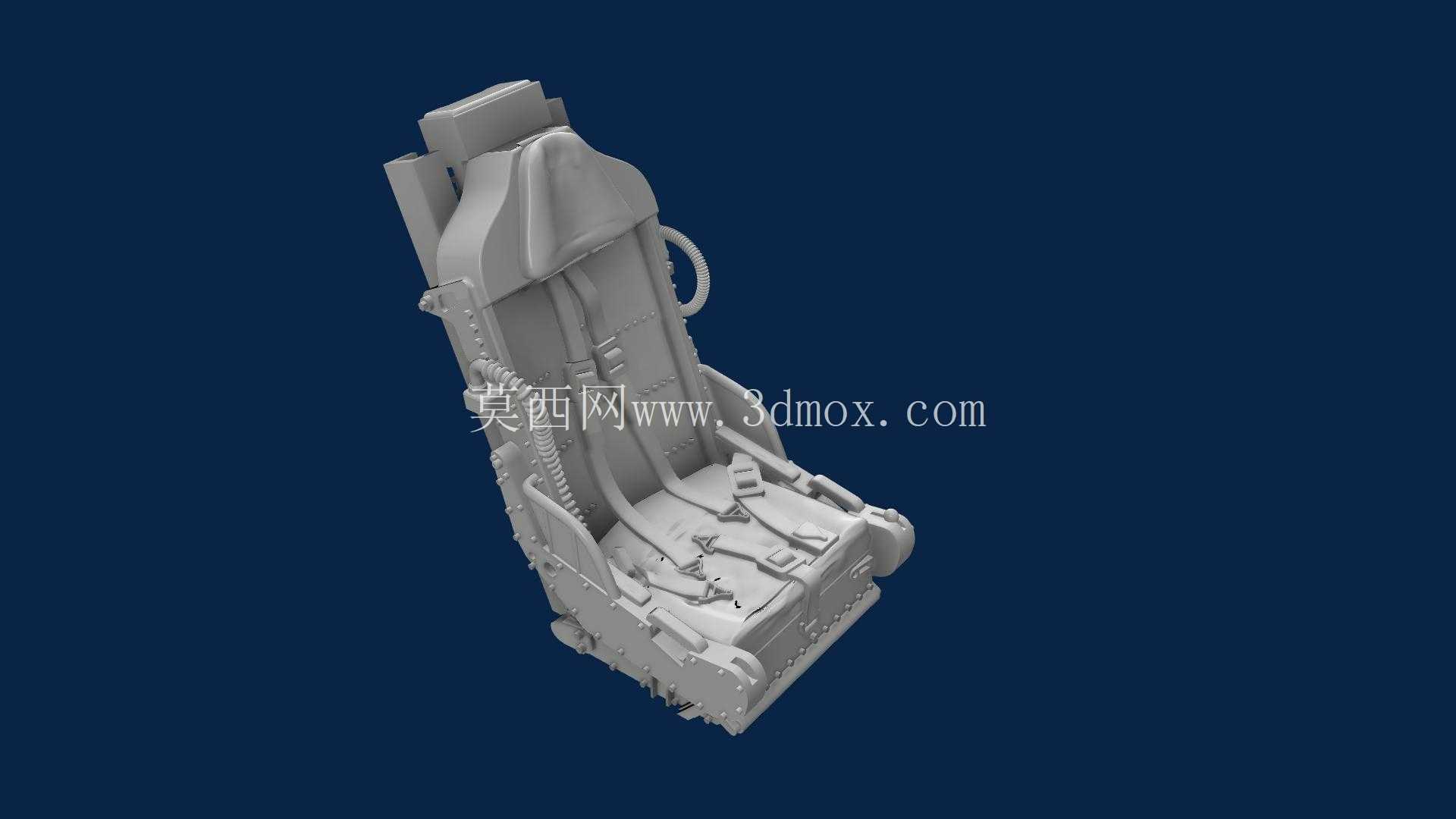

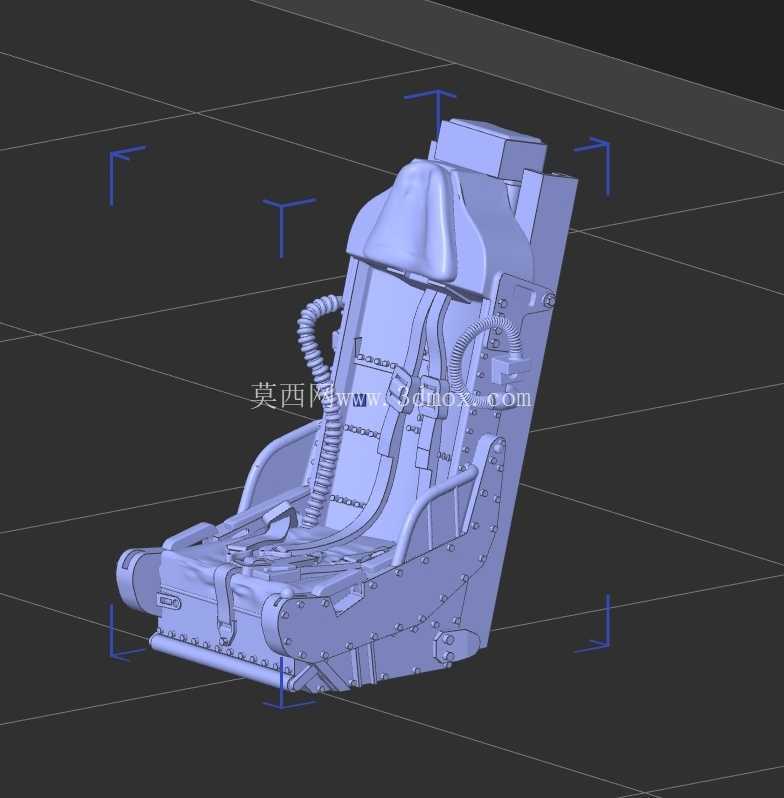

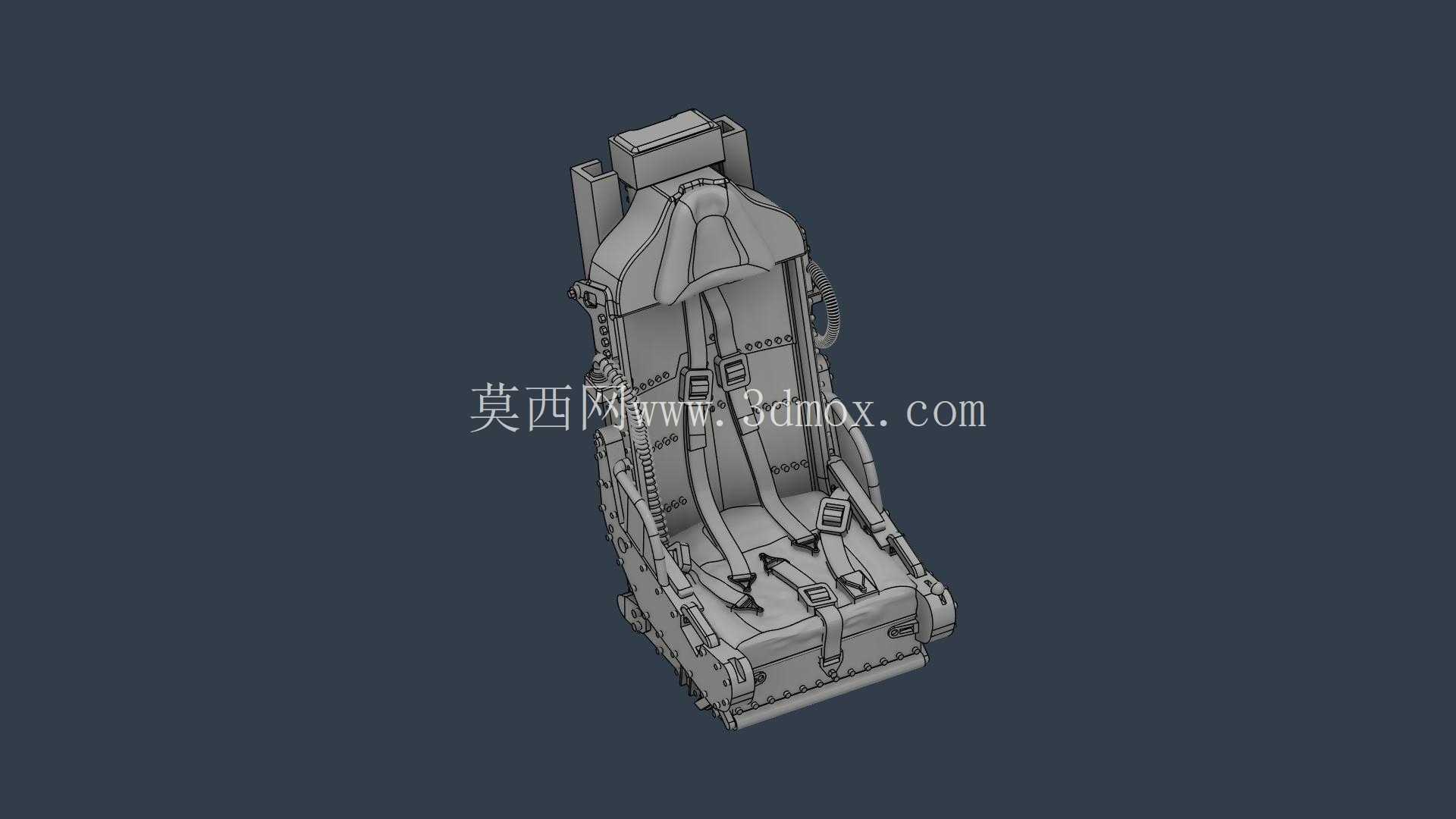

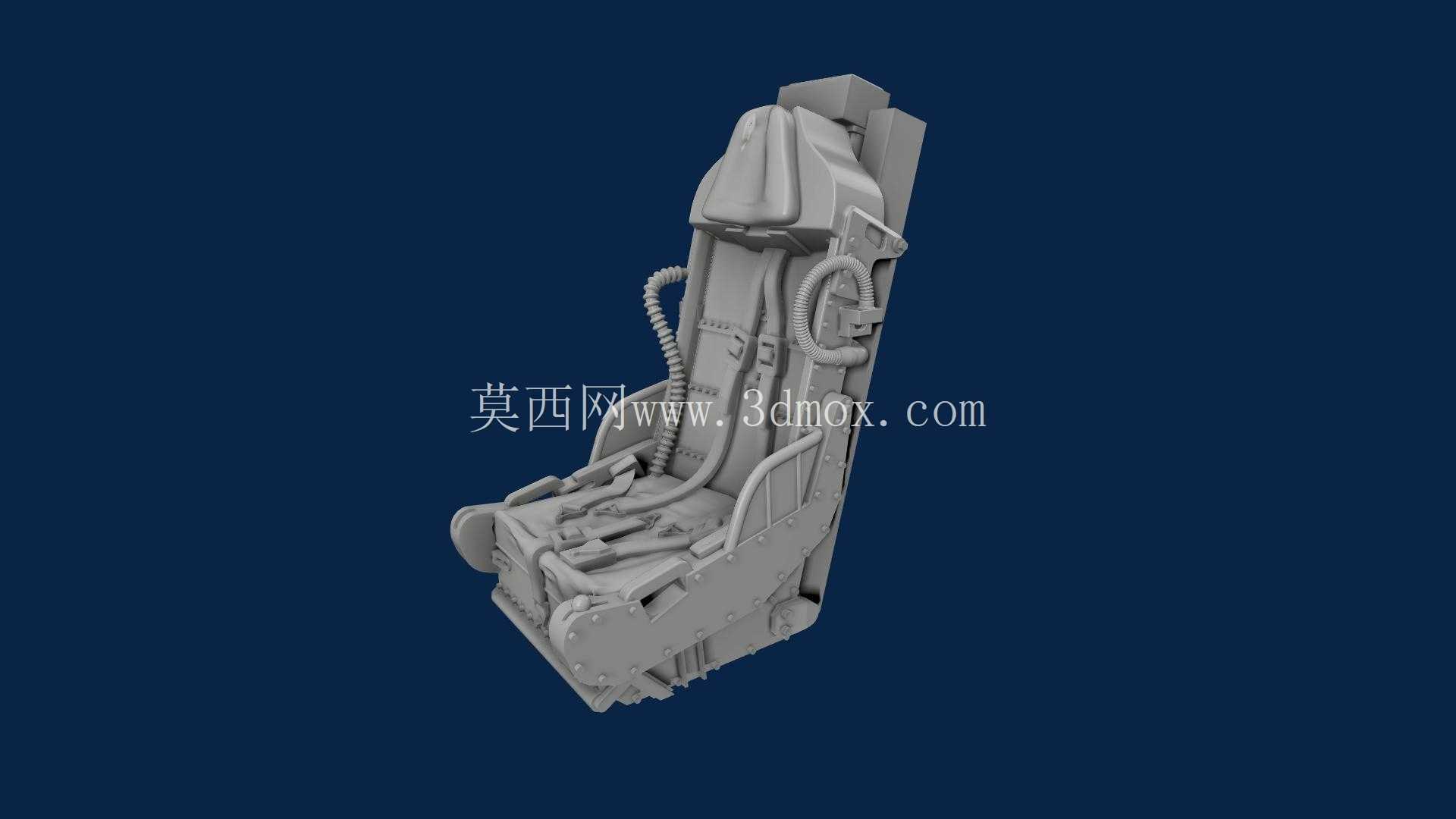

　　在航空模型制作与航空装备结构还原领域，弹射座椅作为战斗机驾驶舱核心的生命保障部件，其结构还原度直接决定了整机模型的写实水准，尤其是针对1/72这类小比例拼装模型，原厂套件附带的简化座椅往往仅做了大致外形勾勒，缺失了大量管路、调节机构、束缚装置的细节，无法满足进阶模型制作者对座舱真实感的追求。这款B型弹射座椅的三维结构设计，完全围绕诺斯罗普F-5A自由战斗机的座舱升级需求展开，所有结构特征均参考实机测绘数据还原，能够直接替换ESCI与Italeri出品的同比例F-5A套件中的简化库存座椅，无需对座舱安装位做大规模切削改造。

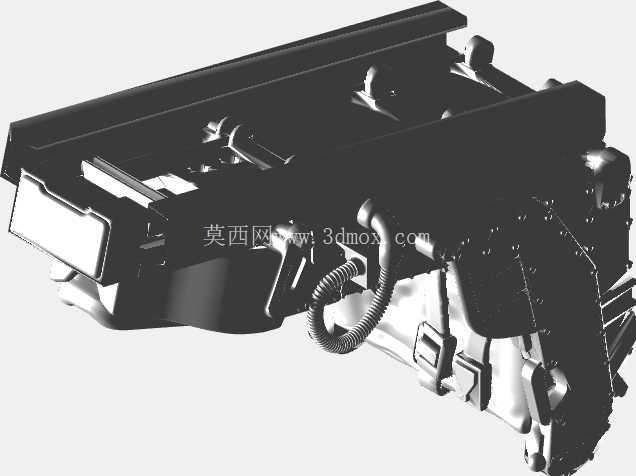

　　从实际功能逻辑来看，实机配备的该型弹射座椅属于第二代弹道式弹射座椅，主要承担飞行包线内不同速度、高度条件下的飞行员应急离机保障功能，结构上分为头靠支撑区、背部承力区、座盆承载区、弹射导轨安装区四个核心部分，三维建模过程中对每一部分的功能结构都做了等比例缩放还原：头靠部分保留了原座椅的曲面贴合造型，两侧预留了通讯引线的走线槽结构，还原了实上头靠模块可根据飞行员身高调整上下位置的滑动导轨特征；背部承力区没有做光滑曲面简化，而是还原了多根纵横布置的加强筋结构，以及沿座椅右侧布置的氧气管路、弹射拉索的走向，管路的弯折半径、固定卡箍的位置都与实机保持一致，甚至连管路表面的波纹防护套纹理都做了细节刻画；座盆部分完整还原了安全带安装点、座椅调节手柄、弹射触发把手的结构，座盆边缘的包边圆角、底部与弹射机构连接的铰接座结构都没有省略，能够直接搭配比例模型的飞行员人形零件做束缚状态的场景还原；弹射导轨安装区位于座椅背部最上方，保留了与座舱导轨匹配的滑块结构，以及导轨末端的缓冲止动块特征，安装时只需将滑块对准模型座舱内壁的导轨槽推入即可完成固定，安装边界尺寸与原套件简化座椅的安装位完全重合，不会出现干涉座舱盖闭合的问题。从设计思路上，这款模型没有盲目追求全细节堆砌导致小比例下结构失真，而是针对1/72比例的视觉呈现特点做了细节取舍：对于直径小于0.3mm的细小管路做了适度加粗处理，避免3D打印或注塑成型时出现断件问题；对于座椅表面的织物蒙皮褶皱，做了浅浮雕式的纹理处理，既保留了材质质感，又不会因为纹理过深导致上色时积漆；所有结构的拔模角度都控制在1.5度以上，无论是用于树脂3D打印还是开模注塑，都能顺利脱模，不需要额外做结构修补。

　　在实际模型制作场景中，这款座椅不仅可以用于F-5A战斗机的座舱升级，也可以根据安装尺寸调整后，适配同比例的T-38教练机、F-5战斗机其他改型的座舱改造，只要对应机型的座舱宽度、座椅安装导轨间距与F-5A保持一致，就能直接安装使用。从安装边界尺寸来看，座椅整体宽度、高度、深度的缩放误差控制在0.1mm以内，座盆最低点到头靠最高点的垂直距离、座椅背部安装面到座盆前缘的水平距离，都严格按照1/72比例换算自实机尺寸，安装后座椅与座舱仪表板、驾驶杆、座舱盖之间的间隙与实机布局完全一致，不会出现座椅过高顶到座舱盖、或者座盆位置靠前干涉驾驶杆安装的问题。

　　结构设计上还考虑了模型制作的后期改造需求，座椅底部预留了0.2mm深的定位孔，制作者可以根据需要加装蚀刻片安全带、树脂头靠垫等升级配件，不需要自行钻孔破坏座椅原有结构；背部的管路结构与座椅主体做了一体化设计，避免小比例零件粘接时出现对位不准、粘接痕迹明显的问题。对于航空装备结构研究者来说，这款模型也可以作为小比例结构展示件使用，清晰呈现第二代战斗机弹射座椅的典型布局特征，区别于后期第三代战斗机的零零弹射座椅，该型座椅的结构更能体现早期弹道式弹射座椅的设计特点：没有复杂的姿态调整火箭包，结构更紧凑，重量更轻，适配轻型战斗机的狭小座舱空间，所有的操作手柄都布置在飞行员坐姿时伸手可及的位置，应急状态下不需要做大范围动作就能触发弹射程序。建模过程中对这些人机工程设计的细节也做了还原，比如弹射把手的位置在座盆前缘右侧，正好对应飞行员右手自然下垂的位置，安全带调节扣的位置在座盆两侧，对应飞行员双手可操作的范围，这些细节的还原，让整个座椅模型不仅仅是一个外形相似的摆件，更是能够体现实机功能逻辑的结构还原作品。
