1:72比例旋翼机卡利杜斯仿真模型

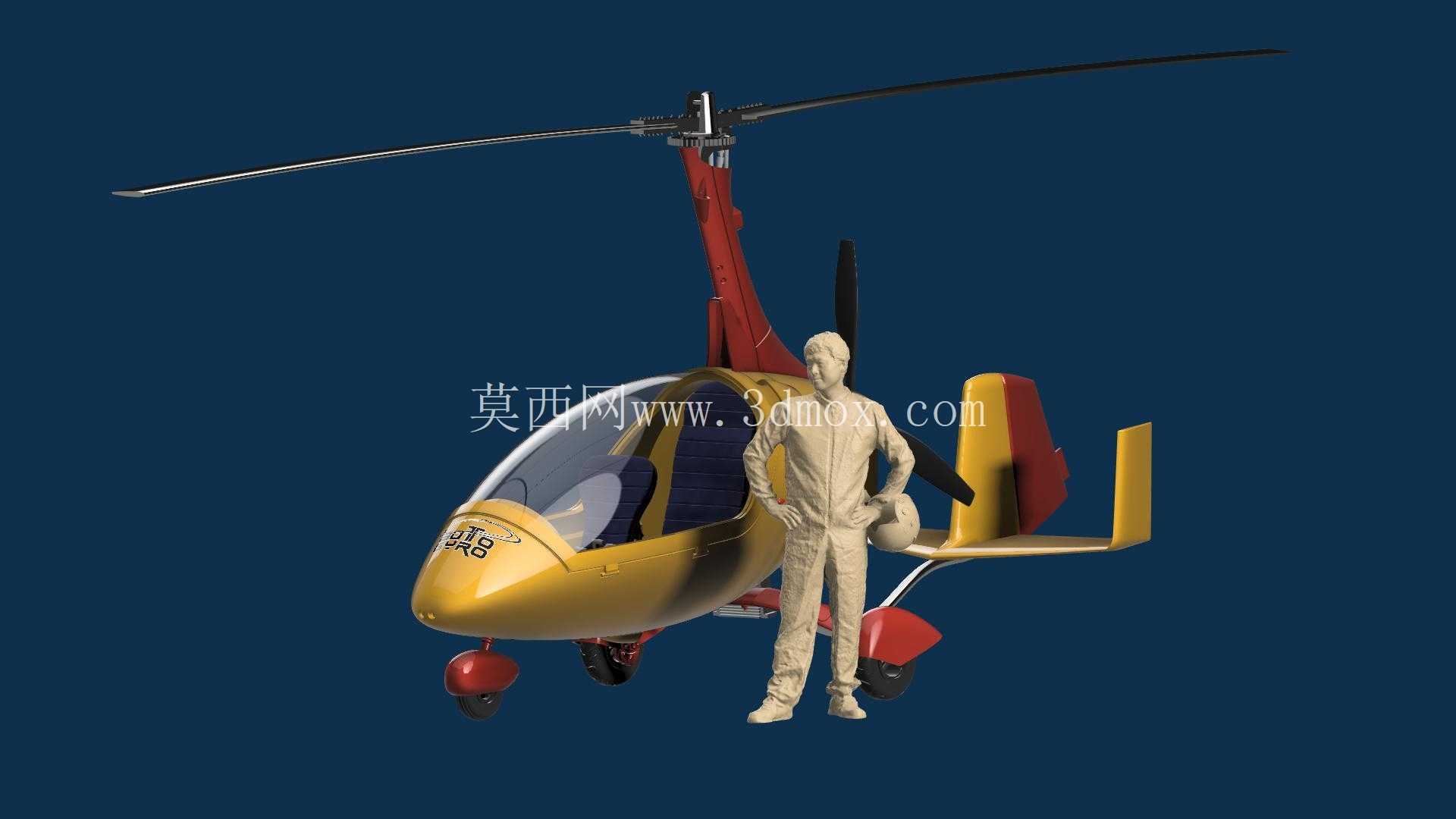

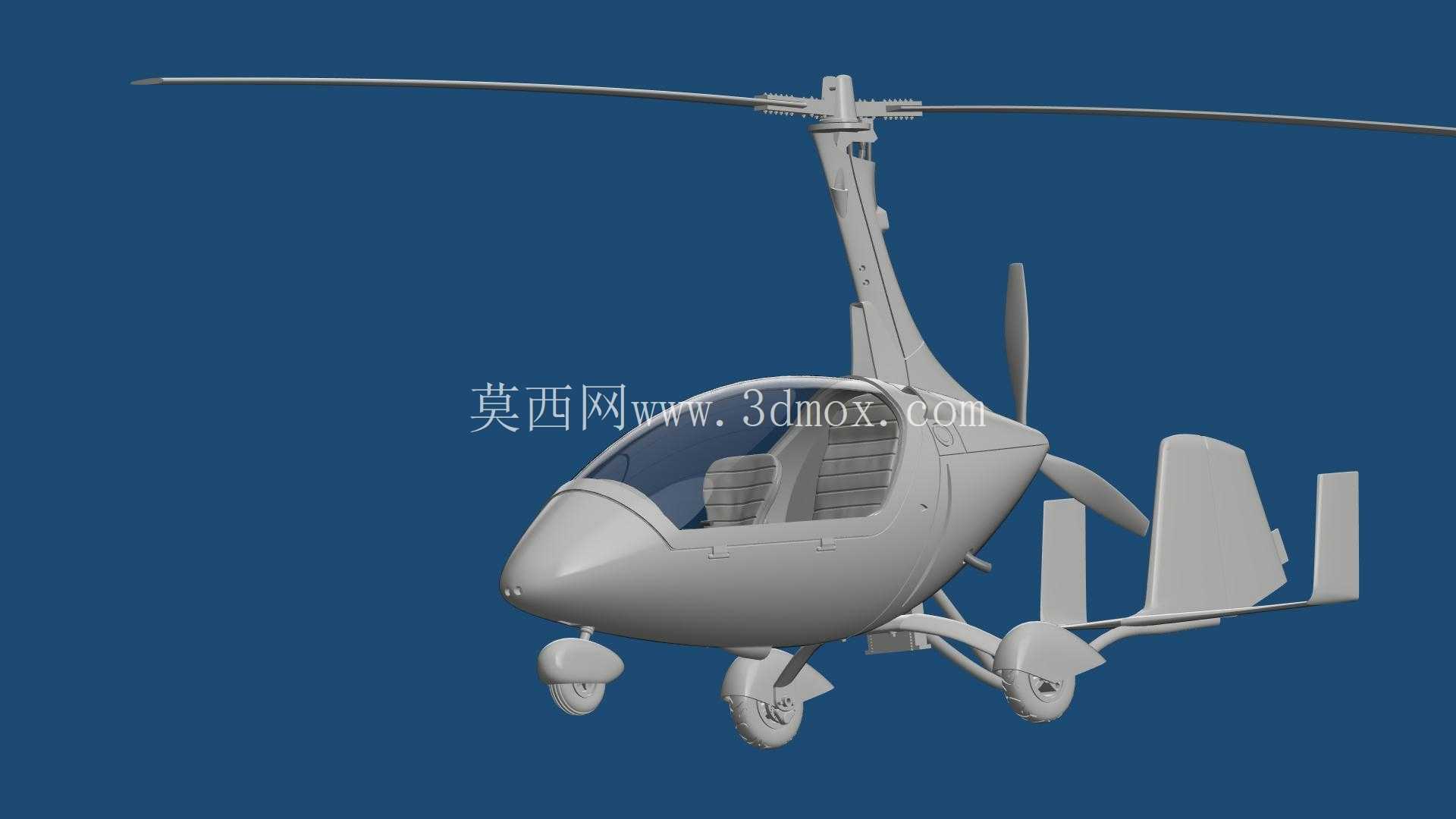

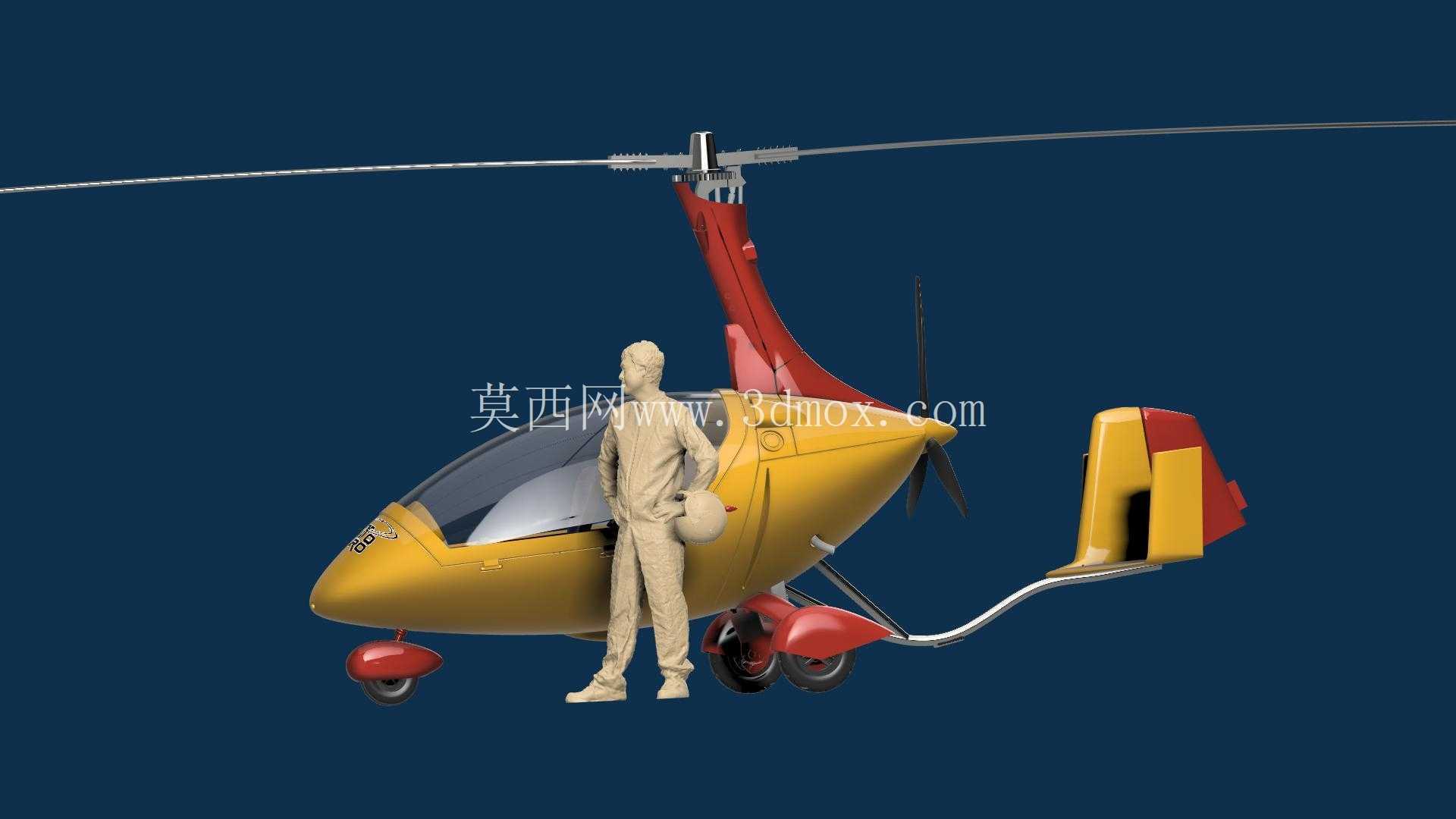

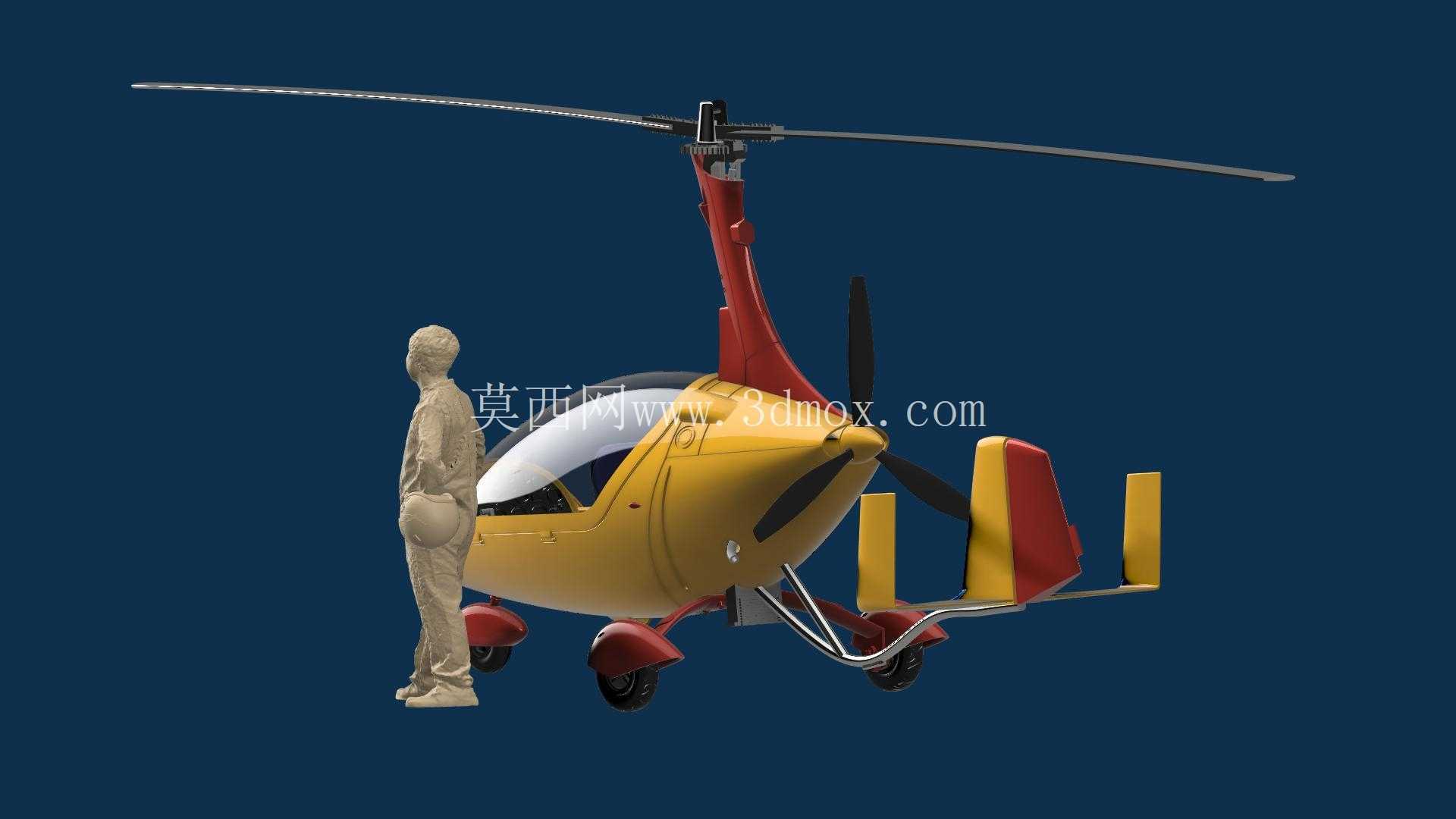

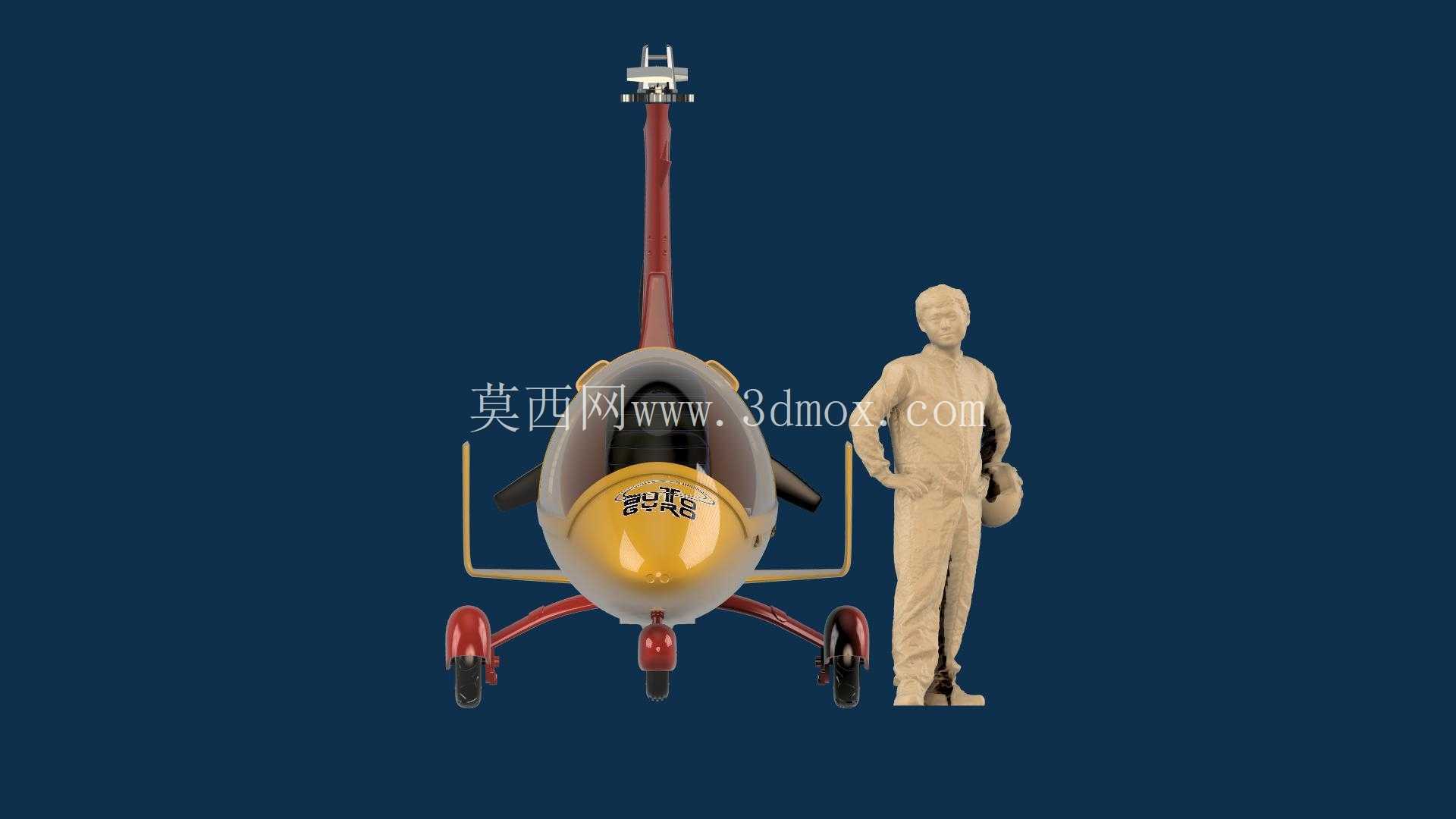

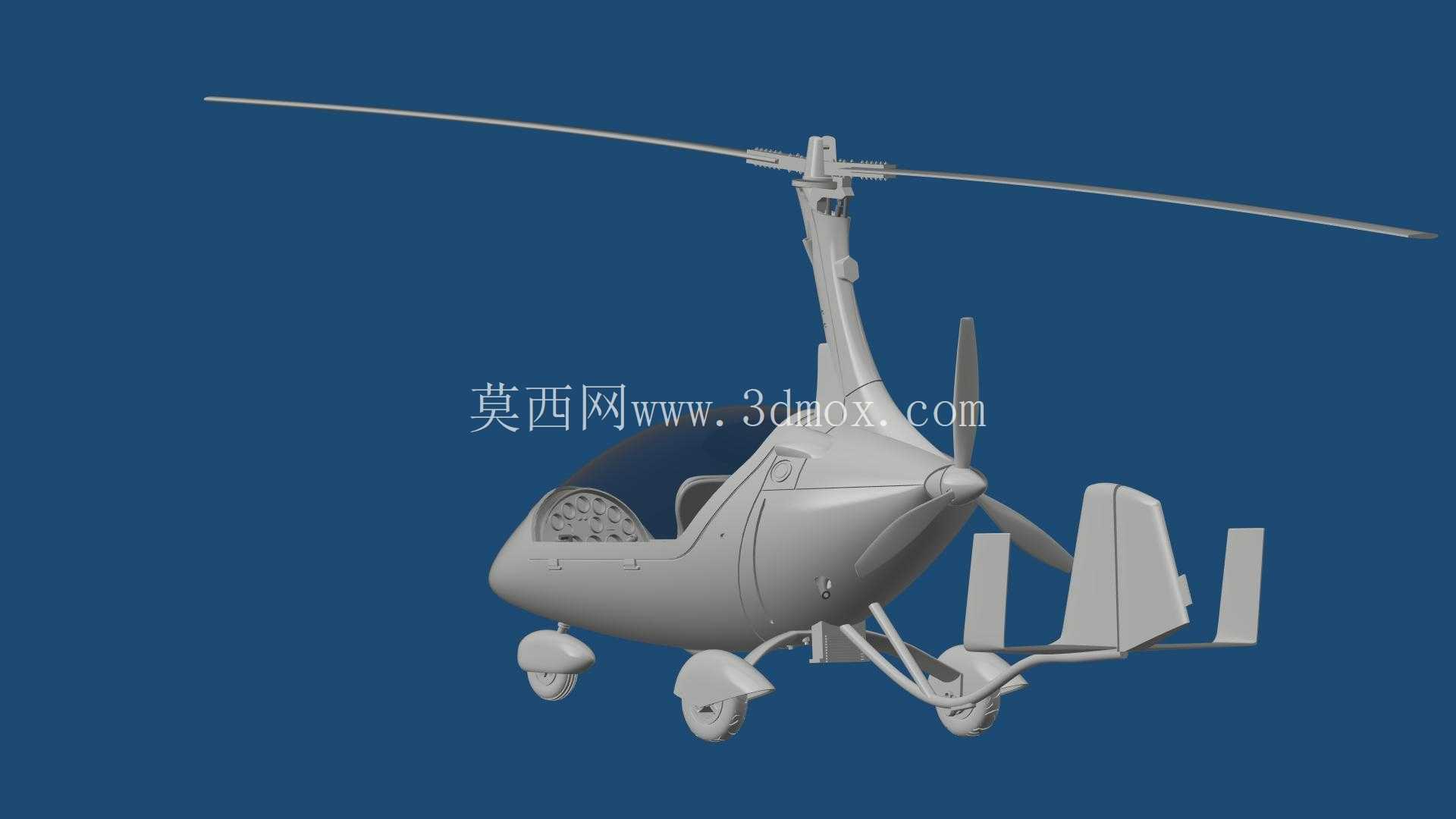

　　本次呈现的是1:72比例的自转旋翼机Calidus缩比模型，这类自转旋翼机区别于常规直升机，其主旋翼无动力驱动，依靠飞行时前方来流吹动旋翼自转产生升力，尾部配置独立的推进螺旋桨提供前进动力，整体结构相比同量级直升机更简单，维护成本更低，低空低速飞行稳定性优异，在轻型运动航空、低空观光、短途通勤、航空科普教学等场景有广泛应用。从模型还原的结构来看，真机采用上单旋翼加后置推进的布局，机身采用流线型水滴式设计，前部为全透明泡状座舱盖，可容纳两名乘员，座舱内部还原了操纵杆、仪表台等细节，能够直观呈现自转旋翼机的座舱布局特征。

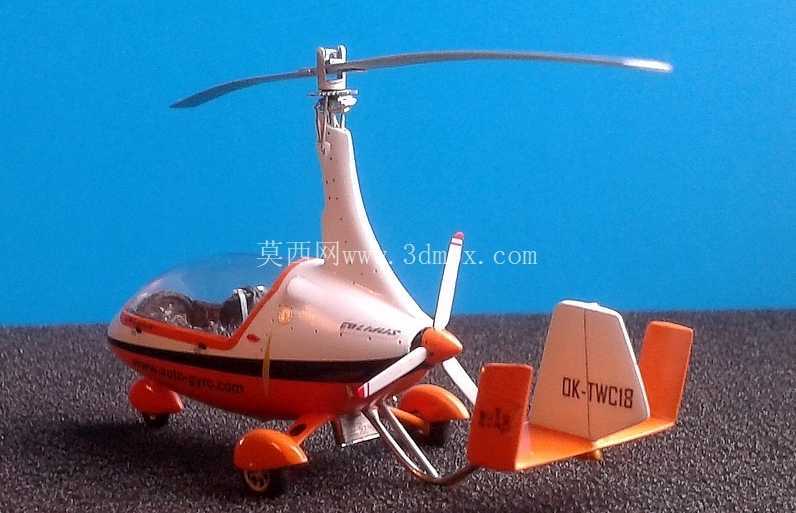

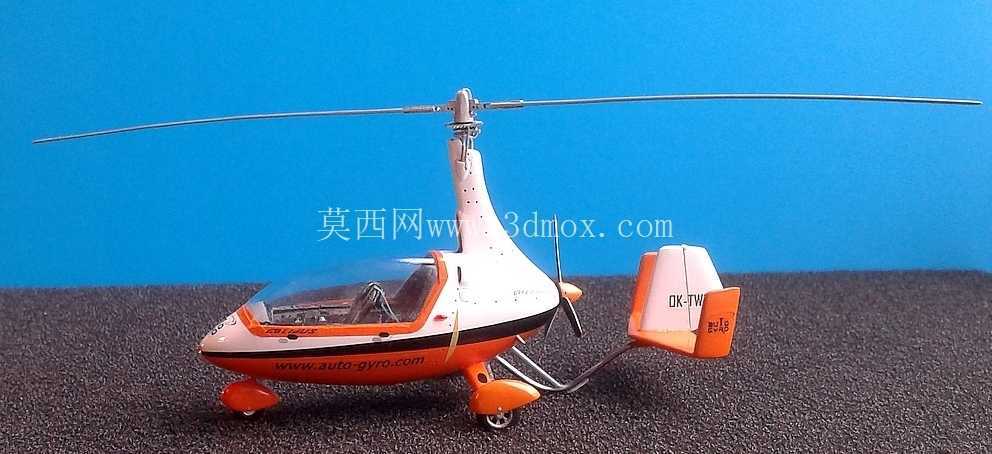

　　机身下部为橙白双色涂装的流线型壳体，底部配置前三点式起落架，前起落架为单轮结构，主起落架为双轮加金属支撑臂结构，起落架均带有缓冲设计，能够适应简易跑道的起降需求，尾翼部分通过双尾撑结构连接在机身尾部，垂尾上带有标识涂装，尾部推进螺旋桨位于机身末端，与垂尾保持足够的安全间距，避免气流干扰与结构干涉。在模型设计阶段，首先需要严格遵循1:72的缩放比例，对真机各部分尺寸进行等比例换算，控制整体模型的尺寸边界，确保各部件的相对位置精度，比如主旋翼的直径与机身长度的比例、尾撑的长度与垂尾的安装位置、起落架的高度与机身离地间隙，都需要严格匹配真机的气动布局要求，避免比例失真影响仿真度。结构拆分上，模型将机身、主旋翼、尾翼、起落架、螺旋桨等部件做了合理拆分，既满足铸造模具的开模工艺要求，也方便后续的组装与细节涂装，比如主旋翼采用细长杆状结构还原真机的旋翼大梁，旋翼桨叶的翼型做了简化处理，既保证外观辨识度，也避免细小结构在铸造过程中出现缺料、变形的问题。机身的曲面造型做了顺滑过渡处理，还原真机的气动外形，座舱盖的透明部分与机身壳体的配合间隙控制在合理范围，保证装配后的严合度。

　　从工程应用角度来说，这类缩比航空模型一方面可用于航空科普教具，帮助学习者直观理解自转旋翼机的结构原理，区别于直升机与固定翼飞机的气动特征；另一方面也可作为铸造工艺的验证样件，通过缩比模型的铸造试制，验证薄壁曲面件、细长杆件类铸件的浇注工艺参数，比如流道设计、排气位置设置、冷却速率控制，为后续同类型结构的铸件生产提供工艺参考。模型的细节处理上，机身表面的标识、涂装分色位置都做了精准还原，起落架的支撑结构采用金属质感的杆件还原真机的金属支架特征，尾翼的舵面轮廓也做了刻画，能够清晰区分固定面与操纵面的边界。主旋翼的桨毂结构做了简化还原，呈现出自转旋翼机特有的跷跷板式旋翼头特征，能够直观展示其与直升机动力驱动桨毂的结构差异。

　　在安装边界的设计上，各部件的连接位置都预留了合理的装配定位结构，比如主旋翼与机身顶部的桨毂安装座、尾撑与机身尾部的连接位、起落架与机身下部的安装点，都设置了定位止口，组装时能够快速对齐，不需要额外的修配即可保证各部件的相对位置准确，避免出现旋翼偏心、尾翼歪斜、起落架角度偏差等问题。整体模型既还原了真机的气动外形与结构特征，也兼顾了铸造生产的工艺可行性与组装便利性，能够满足航空模型收藏、科普教学、工艺验证等多场景的使用需求。
