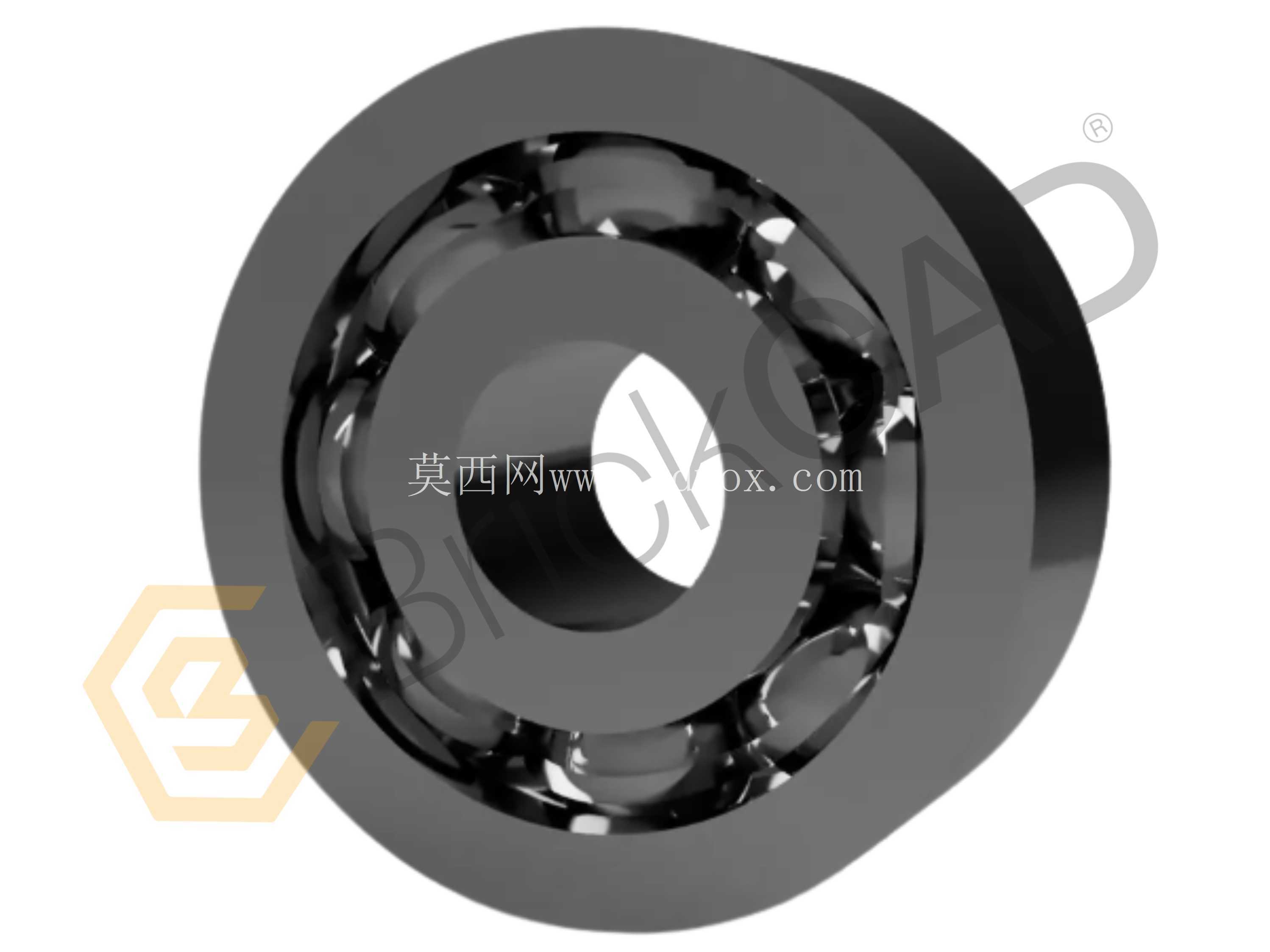

可3D打印深沟球滚动轴承结构设计

在各类旋转传动场景中，滚动轴承是应用覆盖面最广的基础支撑部件，从小型消费电子的转动机构到中型工业设备的传动工位，都需要这类零件承担径向载荷、降低转动副摩擦阻力的核心作用。这款可用于3D打印制作的滚珠轴承结构，完全按照实际工业轴承的功能逻辑完成结构建模，还原了真实轴承的全部核心组成部分，既可以作为机械原理教学的具象演示教具，也能用于功能原型设备的转动支撑结构验证，适配FDM、SLA、Sls等主流3D打印工艺的成型特性，不需要额外添加过多支撑结构就能完成整轴承的打印制作。

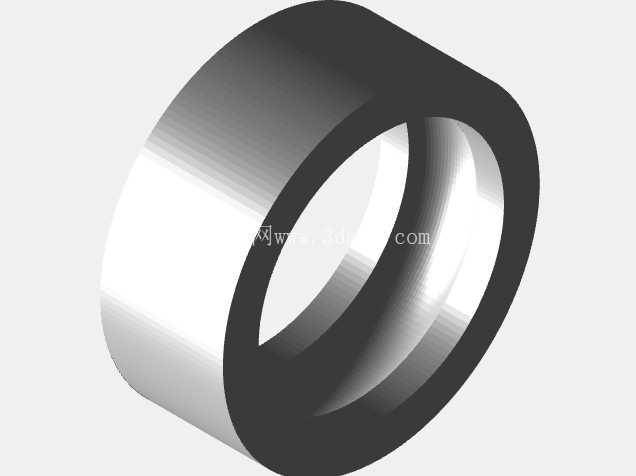

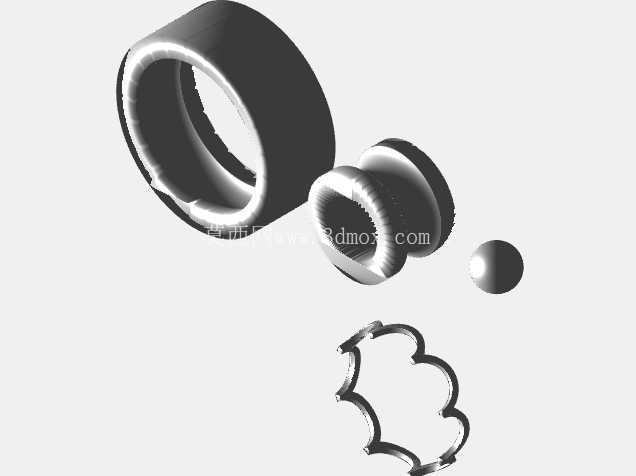

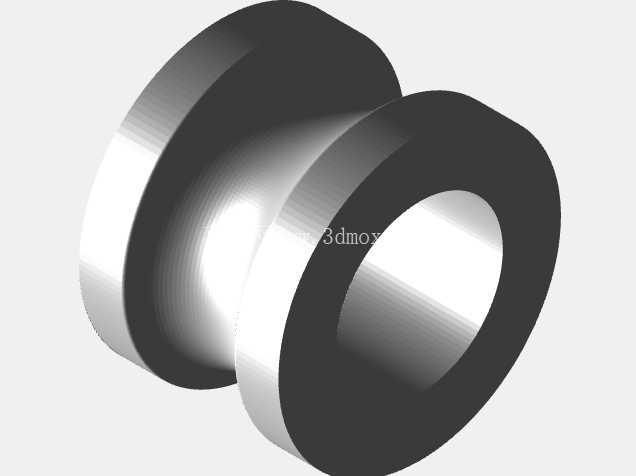

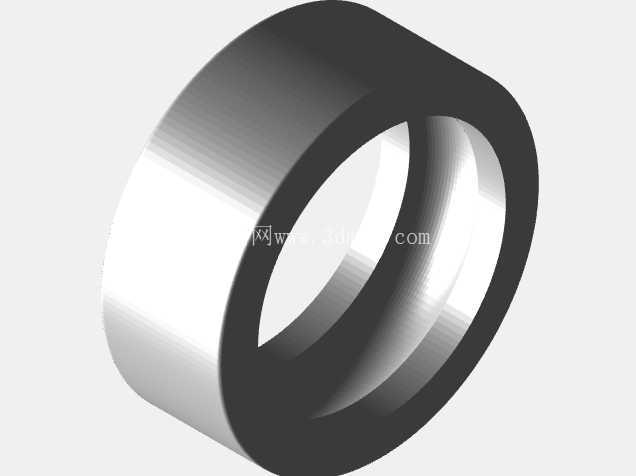

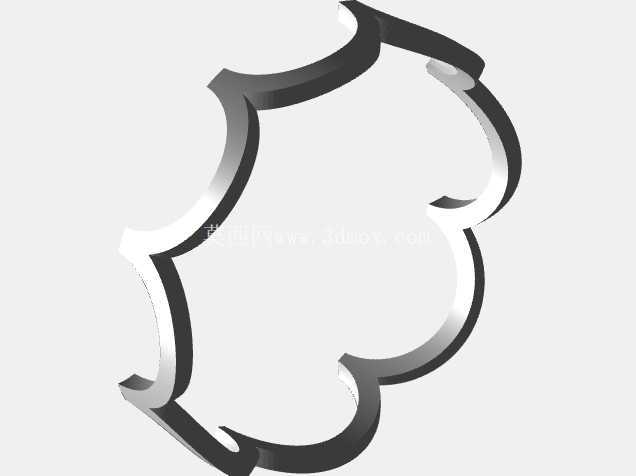

从结构组成来看，该模型完整包含了内圈、外圈、滚动钢球、保持架四个核心功能部件：内圈的内孔为安装配合面，设计有标准的圆柱配合面公差带，能够与对应直径的转动轴形成稳定的过渡配合，保证轴转动时内圈可随轴同步旋转，不会出现相对打滑的问题；外圈的外圆柱面为轴承座安装面，可嵌入对应尺寸的安装座孔内，作为固定支撑端保持位置稳定；均匀分布在内外圈滚道之间的滚珠，是承担载荷、降低摩擦的核心元件，滚道的曲面曲率完全匹配滚珠的球面半径，保证滚珠在滚道内滚动时为点接触状态，将转动过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力损耗；保持架采用均匀间隔的兜孔结构，将每一颗滚珠分隔在独立的空间内，避免滚珠之间直接接触产生额外摩擦与磨损，同时保证所有滚珠沿滚道圆周方向均匀分布，让轴承承受载荷时各位置受力均匀，不会出现局部应力集中的问题。

在设计思路上，这款模型充分考虑了3D打印工艺的成型限制，对常规工业轴承的部分细微结构做了适配性调整：比如将保持架的壁厚做了均匀化处理，避免出现壁厚突变导致的打印翘曲变形；对内外圈的边缘倒角做了优化，既保留了安装导向的功能，又避免了打印过程中尖锐边缘的塌边问题；所有配合面之间预留了适合3D打印材料的装配间隙，打印完成后不需要二次打磨加工，就可以直接完成各部件的组装，组装后内圈与外圈之间可以实现顺畅的相对旋转，没有卡滞或松旷的问题。

从安装边界来看，该轴承的轴向尺寸与径向尺寸按照通用微型轴承的比例进行设计，内孔直径、外圈外径、轴承宽度三个核心安装尺寸形成了标准的尺寸链，在用于原型设备验证时，可以直接匹配对应规格的轴径与安装座孔尺寸，不需要额外调整周边结构的安装位。在实际应用中，这类打印制作的轴承可以承担低载荷、低转速场景下的支撑功能，比如教学演示设备、小型功能原型、桌面级创意装置的转动部位，能够直观展示滚动轴承的工作原理，也能满足原型验证阶段的功能测试需求；如果采用高强度光敏树脂或工程塑料耗材打印，还可以在轻载传动场景下作为临时替代零件使用，降低小批量试制阶段的零件加工成本。

不同于简化的示意模型，这款轴承的结构完全遵循机械设计的规范逻辑，滚道的曲率半径、滚珠的直径与数量、保持架的间隔角度都经过了运动学验证，保证转动过程中滚珠不会出现卡滞，保持架不会与滚珠或内外圈发生干涉。在三维建模过程中，所有特征都采用全参数化设计，使用者可以根据自身的实际需求，调整内孔直径、外圈外径、轴承宽度等核心参数，快速衍生出不同规格的轴承模型，适配不同的安装场景需求。对于机械设计入门学习者来说，通过拆解这款模型的结构，可以直观理解滚动轴承的装配关系、受力逻辑与工作原理，比平面图纸的学习效率更高；对于3D打印爱好者来说，这款模型打印难度低，组装后有明确的功能反馈，是非常适合练习装配类模型打印与组装的案例；对于产品原型开发者来说，这款模型可以直接嵌入到自身的设备原型中，快速完成转动机构的功能验证，缩短原型开发的周期。
