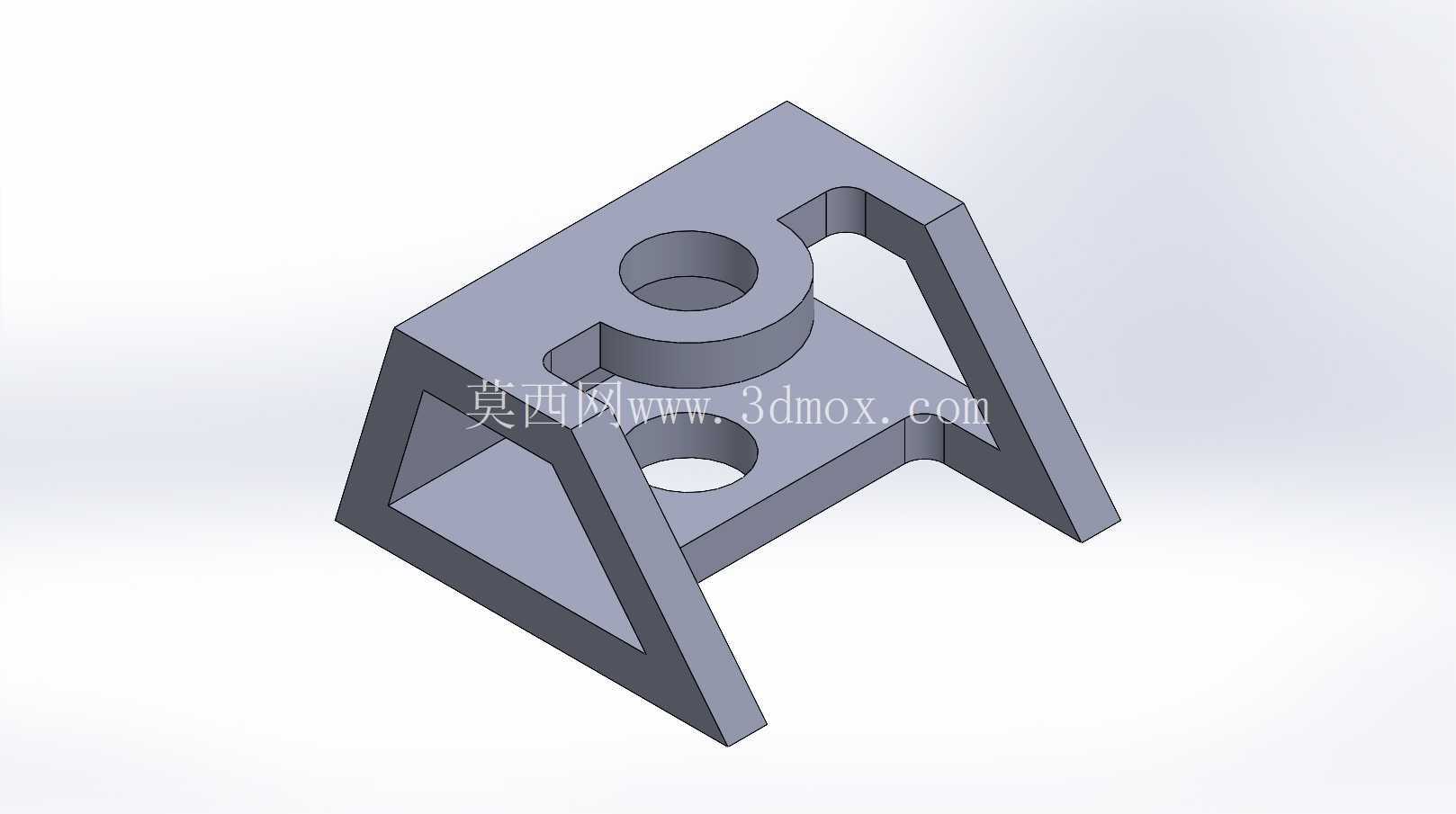

带侧部加强筋的机械安装支撑座

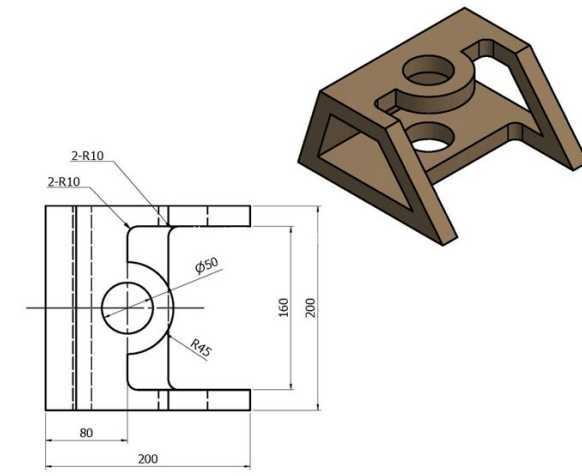

在自动化生产线的工位定位、小型工业机器人的末端执行器固定、非标检测设备的传感器安装场景中，支撑类构件的刚性与安装适配性直接决定整套机构的运行稳定性，这款带侧部加强结构的支撑座，正是针对这类需要兼顾轻量化与结构强度的安装需求设计。从实际安装边界来看，该支撑座的底座总宽度为200mm，底座前后方向的安装基准长度为160mm，前端安装定位段的伸出长度为80mm，上部的圆柱安装凸台直径为50mm，两处转角位置做了R45的圆弧过渡，侧部加强筋与底座、上部凸台的衔接位置做了R10的圆角处理，避免应力集中导致的结构开裂。

设计过程中优先考虑了安装场景的通用性，底座预留两个精密安装孔，可直接通过螺栓固定在铝型材机架、钢板焊接工作台或者设备的安装基板上，不需要额外加工转接板，上部的凸起圆柱形凸台既可以作为轴类零件的定位支撑，也可以用来安装带座轴承、导向套这类需要同轴定位的标准件，侧部的三角式加固结构并非简单的直角加强筋，而是做了斜向的开放式镂空，在不增加整体壁厚的前提下，大幅提升了支撑座的抗侧向载荷能力，避免设备运行过程中受振动、侧向冲击力导致的支撑变形。

不同于传统封闭式的铸造支撑座，这款构件采用开放式的结构设计，在保证整体刚性的前提下尽可能去除了非受力区域的材料，既降低了构件自身重量，也减少了加工过程中的材料去除量，对于需要控制移动部件整体重量的场景，比如直线滑台的末端安装座、往复运动机构的支撑构件，这种轻量化设计能有效降低运动过程中的惯性冲击，提升机构的动态响应速度。从受力角度分析，侧部的两个斜向加强筋直接衔接底座安装面与上部凸台的受力区域，将上部承载的载荷直接传递到底座的安装螺栓位置，避免了悬臂结构带来的应力集中问题，即使在承受偏载的情况下，应力也能顺着加强筋的走向均匀分散到整个底座平面，不会出现局部应力过大导致的断裂问题。

在实际选型适配时，需要注意安装面的平面度要求，如果安装基板的平面度误差超过0.1mm/m，需要在支撑座底座与安装面之间增加调整垫片，避免螺栓锁紧后支撑座产生内应力，导致上部安装孔的同轴度出现偏差。上部凸台的安装孔可根据实际使用需求进行二次加工，比如加工成通孔穿装长轴，或者加工成螺纹孔用来固定传感器、气缸这类小型执行元件，两处R10的过渡圆角在建模时已经做了曲率连续处理，不管是采用3D打印做快速样件验证，还是采用铸造工艺批量生产，都不会出现尖角位置的填充缺陷，也能减少后续去毛刺的加工工作量。

这款支撑座的适用场景覆盖了通用机械装配、非标自动化设备搭建、教学实验台架制作、小型工业机器人周边工装固定等多个领域，对于需要频繁调整安装位置的实验类设备，其轻量化的结构也方便操作人员快速拆装移位，不会因为构件过重增加调整难度。在结构细节上，底座的安装孔位置做了沉头孔设计，螺栓锁紧后头部不会突出底座平面，保证支撑座与安装面完全贴合，不会出现安装倾斜的问题，上部凸台的端面与底座安装面的平行度在设计时预留了0.02mm的形位公差，满足大部分精密安装场景的精度要求，不需要安装后再做二次铣削找平。
