两针电源接插件结构设计方案

项目分类:通用五金配件 发布时间:2026-06-01 ID:1171616
  • 两针电源接插件结构设计方案
  • 两针电源接插件结构设计方案
  • 两针电源接插件结构设计方案
  • 两针电源接插件结构设计方案

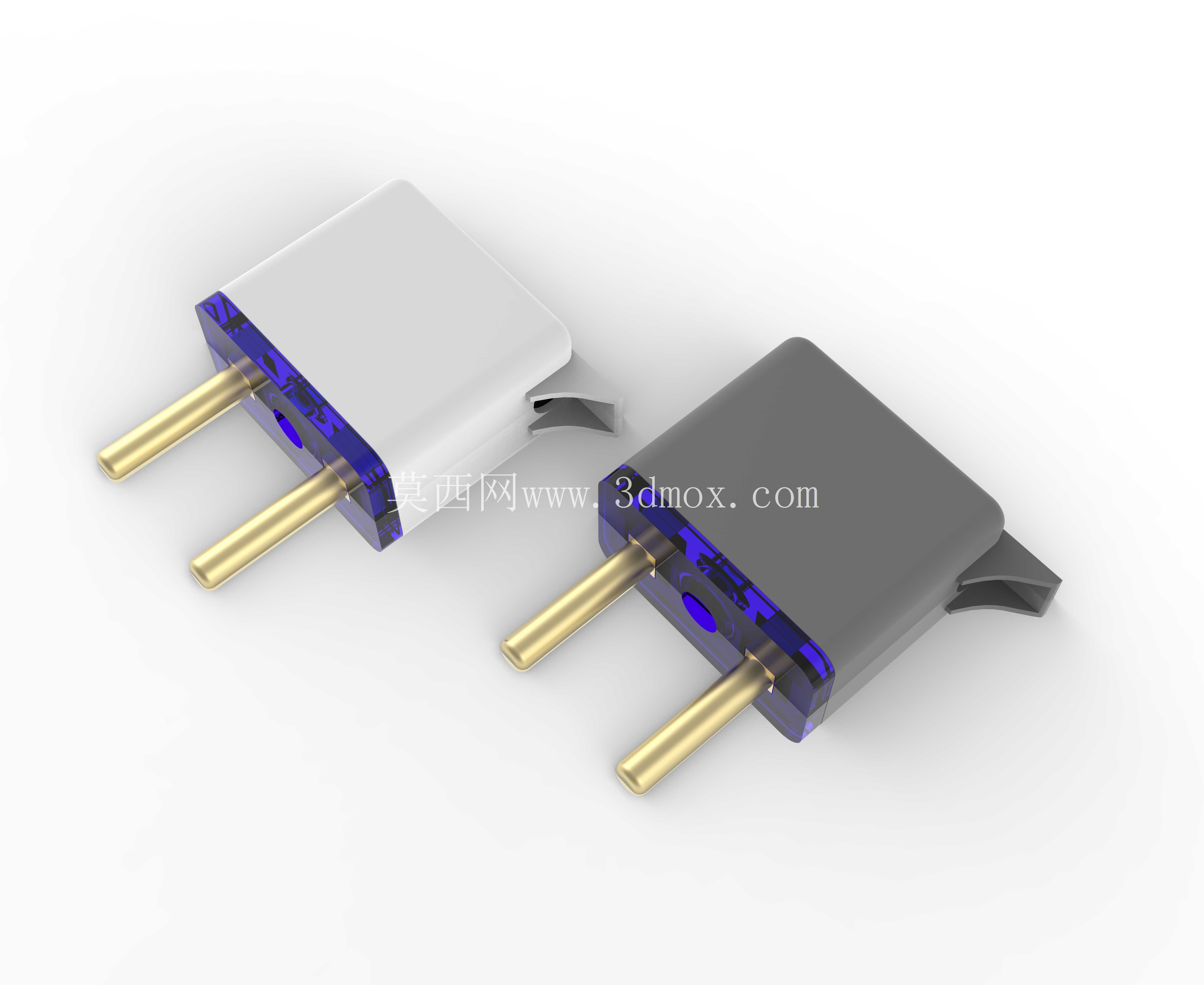

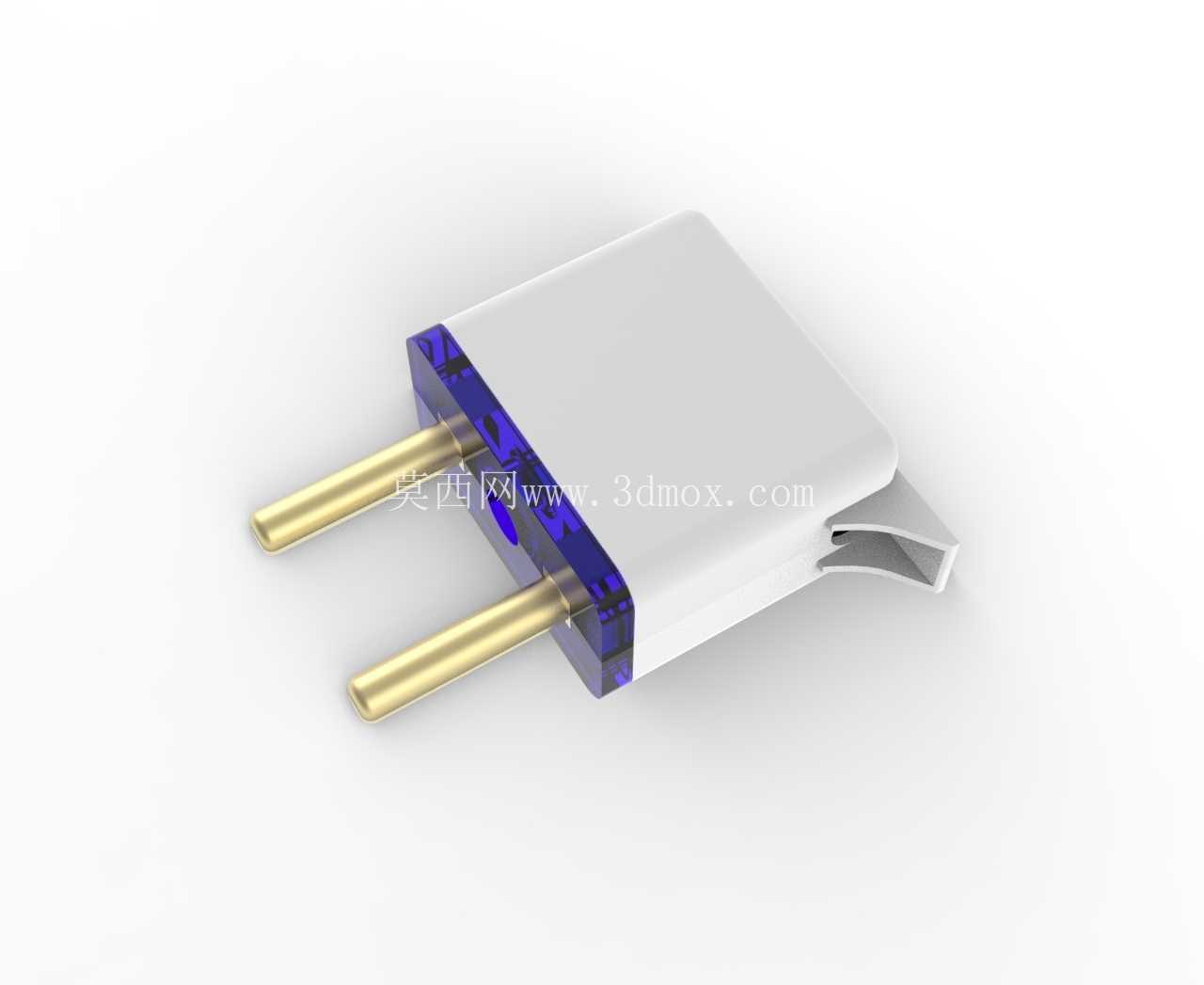

  导电插针采用黄铜基材加工,表面做镀镍钝化处理,既保证导电截面的载流能力满足10A以内常规小功率供电需求,也能避免长期使用过程中接触面氧化导致接触电阻升高,插针的平行度公差控制在0.1mm以内,避免插入对应插座时出现卡滞、单边受力导致插针弯折的问题,插针根部与绝缘基座结合的位置做了滚花处理,增大与塑胶基材的抱紧力,防止多次插拔后插针出现松动、退针的故障。中段的绝缘基座采用前后双色嵌件注塑结构,前端靠近插针伸出的位置使用半透明蓝色PC材质,既可以直观观察插针根部的装配到位情况,也能利用PC材质的高抗冲特性抵御插拔过程中的侧向冲击力,后端主体外壳使用阻燃ABS材质,满足UL94-V0阻燃等级要求,外壳表面做细磨砂蚀纹处理,避免日常使用中表面残留指纹、划痕影响外观,基座的整体外形做了圆角过渡处理,没有尖锐棱角,符合日常用电部件的安全设计规范。日常低压供电场景里,这类两针接插部件是小功率用电设备取电的核心衔接载体,常见于消费类小家电、桌面数码适配器、低压照明模组的供电输入端,承担着电网侧与设备侧电流导通、物理固定的双重作用,设计阶段需要同时兼顾电气安全、插拔手感、装配公差适配多维度的工程要求。从结构拆分来看,整个部件分为三个核心功能区段:前端平行排布的两根圆柱形导电插针,中段的绝缘包覆基座,以及尾部的线缆衔接防拉扯结构。

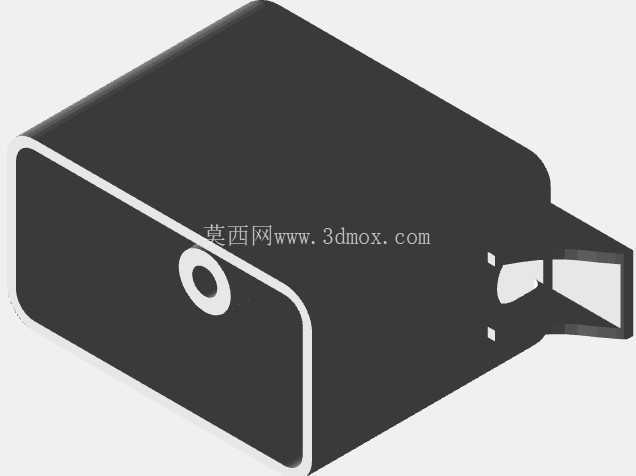

  尾部的防拉扯结构做了内凹式卡扣设计,线缆穿入基座内部后,通过卡扣与线缆外被的应力缓冲段咬合,当外部拉扯线缆时,拉力不会直接作用在内部焊盘与插针的焊接点上,避免焊点脱开导致的断路问题,同时尾部的出线口做了喇叭口导向,适配线径3-5mm的两芯护套线,装配时不需要额外扩孔就能顺利穿线。设计过程中首先确定的是插针的中心距参数,严格匹配国标两孔插座的孔位间距要求,保证插入时两个插针能同时顺畅对接插座内的导电弹片,不会出现单边接触导致的发热问题;绝缘基座的爬电距离控制在3mm以上,满足250V交流供电的电气间隙要求,即使在潮湿环境下使用也不会出现极间打火的情况。

  插针的伸出长度做了精准限定,插入插座后插针与弹片的有效接触长度不小于6mm,保证接触面积足够降低接触电阻,同时插针顶端做了圆弧导角,插入时不会刮伤插座内部的弹片镀层,延长适配插座的使用寿命。在装配公差适配方面,绝缘基座的注塑成型收缩率控制在0.5%以内,插针与基座注塑孔的过盈量设定为0.05mm,既保证插针压入后不会松动,也不会因为过盈量太大导致注塑件出现内应力开裂的问题。整个部件的整体宽度控制在22mm,厚度12mm,不含插针的主体长度18mm,属于紧凑型设计,不会占用插排上相邻插孔的空间,在多设备同时取电的场景下不会出现干涉问题。

  实际使用场景中,这类接插件不仅可以用于成品设备的供电端,也可以作为嵌入式供电模块的外接取电接口,在小型工控板卡、桌面实验装置的临时供电场景中也有广泛应用,设计时预留的尾部装配空间可以兼容焊接、压接两种接线方式,小批量手工装配时可以直接焊接导线,大批量量产时可以使用端子压接工艺提升装配效率。外壳侧面预留的微小卡扣结构,可以在需要时搭配嵌入式面板使用,将插头固定在设备壳体的开孔位置,不需要额外打螺丝固定,简化设备端的装配流程。针对长期插拔的寿命要求,插针与基座的结合力设计值大于50N,经过1000次插拔循环后,插针的偏移量小于0.2mm,接触电阻变化率不超过10%,满足常规民用电器的使用周期要求。绝缘材质的耐温范围覆盖-20℃到80℃,可以适应大部分室内使用场景的温度变化,不会因为高温出现壳体变形、低温出现材质脆裂的问题。
