圆形双针接插连接部件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1202984
  • 圆形双针接插连接部件结构设计

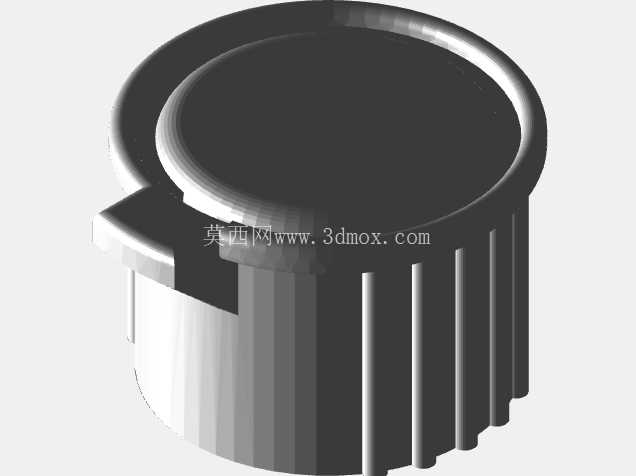

这款圆形双针接插部件,主要面向车载低压电气回路的信号传输与小电流供电场景使用,常见于车身线束分支、车载传感器接线端、内饰电控模块的对接位置,在整车电气架构里承担着可拆式连接节点的作用,相比一体式焊线结构,这类接插件能大幅提升整车装配的工序灵活性,也方便后期售后维修时的部件拆换,不用破坏整段线束就能完成对应模块的更换作业。从结构设计逻辑来看,整体采用带轴向防滑筋的圆柱壳体作为主体,壳体外侧的竖向筋条沿圆周均匀分布,筋条高度控制在1.2mm左右,既可以在插拔作业时提供足够的手部摩擦力,避免湿滑或带劳保手套操作时出现打滑脱手的问题,也能在接插件插入对应护套后,和护套内壁的卡槽形成周向限位,防止车辆行驶过程中受振动影响出现接插件自转、针脚偏移接触不良的故障。壳体顶部的外翻边结构做了R0.8的圆角过渡,一方面是冲压成型过程中避免应力集中导致的边部开裂,另一方面在插入对接护套时能起到导向导入的作用,不用刻意对准就能顺着圆角滑入装配位,降低产线装配的对位难度,提升单工位装配效率。侧边的定位凸耳是整个结构的防呆设计,凸耳的宽度和位置和对接护套上的缺口完全匹配,装配时只有凸耳对准缺口才能完全插入,从根源上避免反插、错插导致的针脚弯折、内部电路短接问题,这一点在车载多线束并行装配的场景下尤为重要,产线工人不需要反复核对针脚定义,靠机械结构就能完成装配防错。内部的双针安装位采用同轴度0.1mm的定位槽设计,两个导电插针的中心距严格控制在行业通用的3.5mm标准间距,适配市面绝大多数同规格车载接插件护套,插针安装槽的根部做了止退台阶,插针压入后不会受插拔力影响出现后退、松脱的问题,保证长期使用下的接触可靠性。从安装边界来看,整个部件的最大外径为18mm,壳体主体长度为22mm,顶部外翻边直径20mm,侧边凸耳突出壳体外沿2.5mm,设计时预留了和对接护套配合的0.2mm间隙,既能保证插拔时的顺畅度,不会出现过紧卡滞或者过松松脱的问题,也能满足IP54级别的防尘防泼溅要求,适配车门、发动机舱边缘等存在少量溅水、积尘的安装位置。壳体材质选用常用的冲压级冷轧钢板,表面做镀彩锌处理,镀层厚度控制在8μm以上,既能满足车载环境下的耐盐雾要求,避免长期使用出现锈蚀导致的接触不良,也有足够的结构强度,在承受50N以内的侧向力时不会出现壳体变形、针脚错位的问题。在冲压工艺的适配设计上,整个壳体采用多工位级进模冲压成型,所有折弯位置都预留了合理的冲压回弹补偿量,外翻边位置采用预卷边再压平的工序设计,避免成型后边部出现毛刺、褶皱,筋条位置采用拉伸成型工艺,保证筋条的高度一致性,不会出现局部筋条过高导致装配卡滞、过低导致防滑和限位失效的问题。实际装车验证阶段,这类结构的接插件可以承受-40℃到85℃的工作温度范围,经过1000次插拔循环后接触电阻仍然保持在5mΩ以内,满足车载电气部件的全生命周期使用要求,不会因为车辆长期行驶的振动、温度交变出现连接失效的问题。在三维建模过程中,所有配合尺寸都按照公差带的中差进行建模,同时预留了镀层厚度的补偿量,避免实际冲压镀层后出现尺寸超差,装配干涉的问题,所有圆角、倒角的设计都兼顾了冲压工艺的可行性,没有出现无法脱模、成型开裂的锐角结构,整个模型的结构完全符合量产冲压件的设计规范,可以直接用于模具开发和工艺验证。
