金属框架升级款熔融沉积成型打印设备

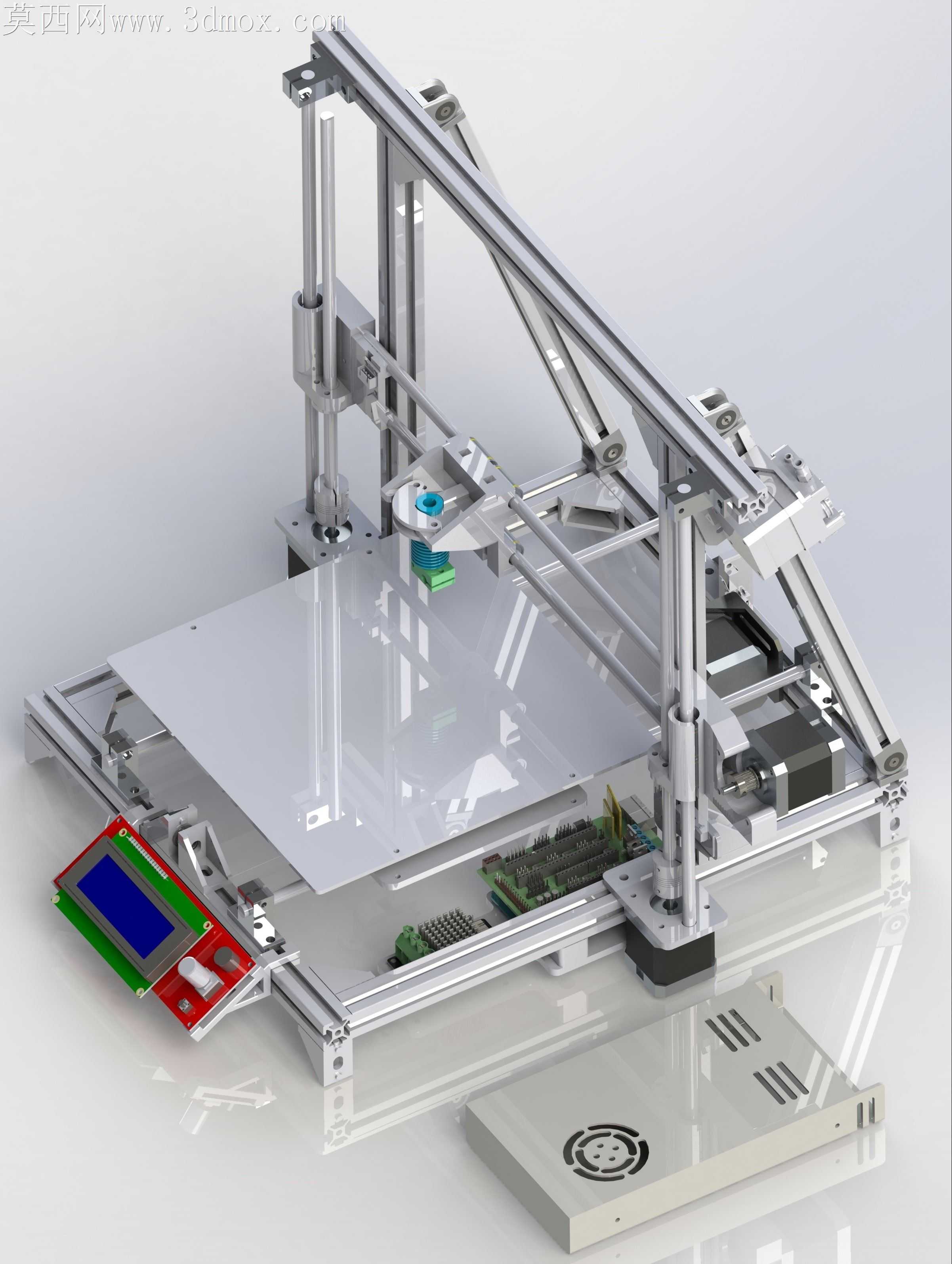

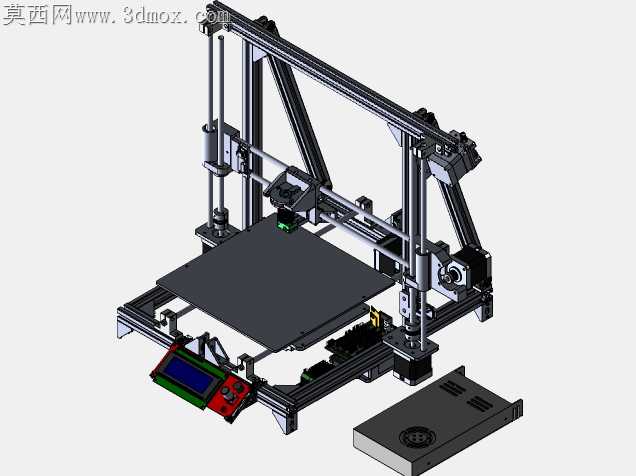

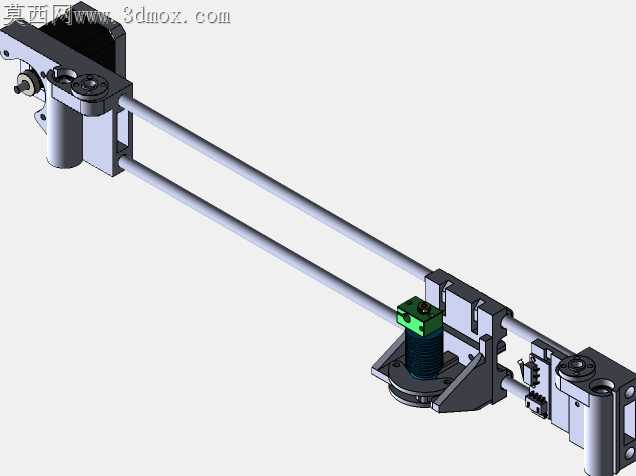

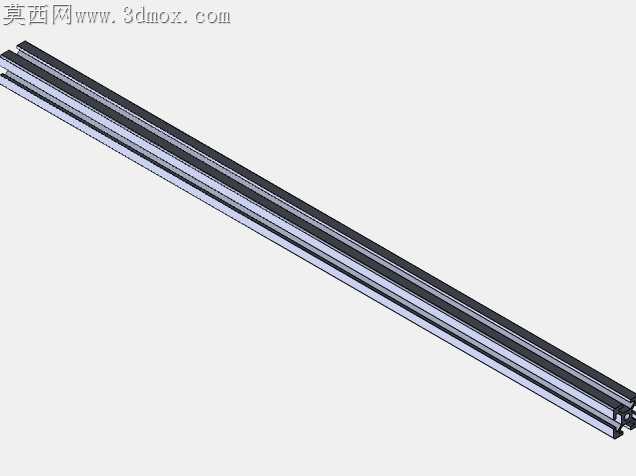

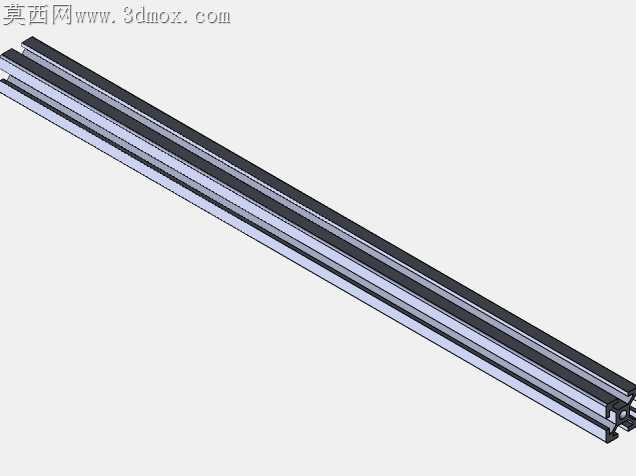

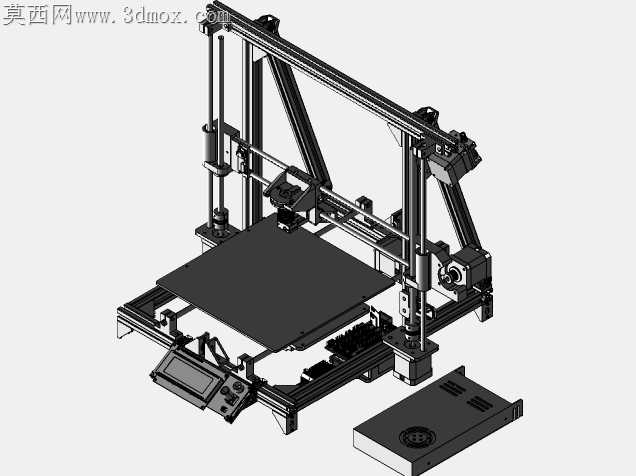

消费级桌面打印设备长期使用后，塑料结构件受持续振动、温度交变影响出现蠕变开裂，是DIY玩家升级改造时最常遇到的核心痛点。这款改造方案直接将原机所有受力塑料承力件替换为金属机加工部件，从根源上解决长期使用的结构形变问题。三角构型的框架设计没有采用常见的矩形铝型材拼接方案，斜向支撑梁直接分担X轴龙门运动时的侧向倾覆力矩，打印过程中高速往复运动产生的振动会沿斜梁传导至底部整板，不会在框架连接处形成应力集中点。电源模块没有沿用原机内置仓的安装位置，外置布局既避开了热端辐射带来的高温区域，减少电源电容长期高温工作的老化速度，也给Y轴运动行程留出了额外拓展空间，玩家后续更换更大尺寸的热床平台时，不需要重新切割框架型材。热端模块采用快拆式压接固定结构，日常维护更换喷嘴、清理喉管堵料时，不需要拆解整个X轴滑车，松开侧面的压接螺丝就能直接抽出热端组件，比原机的多螺丝固定结构节省七成以上的维护时间。X、Y轴的龙门传动部件直接采用市售标准线性导轨组件，不需要玩家自行打印轴套固定件，导轨安装基面直接在铝型材上铣出定位台阶，装配时不需要反复调整平行度，靠加工精度就能保证运动顺滑度，不会出现滚轮式结构长期磨损后产生的间隙虚位。底部电控板采用悬空安装方式，板卡与底部安装板之间留出10mm的通风间隙，驱动芯片工作时产生的热量能通过空气对流快速散出，长时间连续打印不会出现驱动过热丢步的问题。操作屏模块采用倾斜式外置安装，视角刚好匹配站立操作的高度，不需要俯身低头查看屏幕参数，插卡、调参的操作顺手度比原机内嵌布局提升明显。所有走线都沿铝型材槽位布置，通过线卡固定在型材凹槽内，运动部件的拖链预留了足够的弯曲半径，往复运动时不会拉扯线材出现断线故障。
