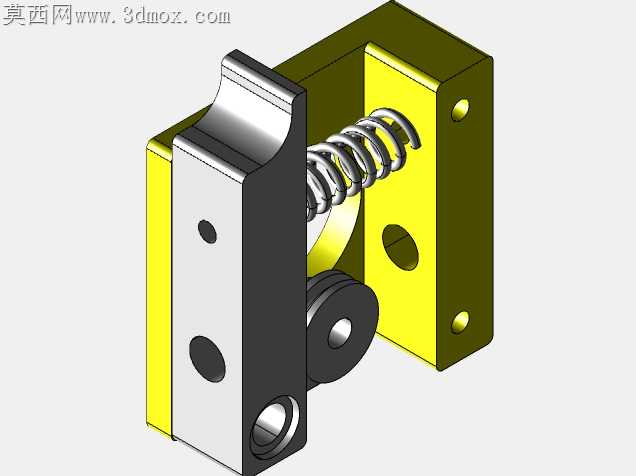

3D打印用MK8挤出机送料结构组件

桌面级FDM3D打印设备运行时，耗材打滑、送料步进电机丢步是高频故障，多数问题根源来自挤出机压合结构的公差匹配缺陷。这款MK8挤出机的压合臂采用分体式金属基座设计，压料轮的安装轴孔与基座安装面预留了0.02mm的同轴度公差带，避免长期往复压合后轴孔偏磨导致压料轮倾斜，出现耗材单侧受力啃料的问题。压合臂与固定基座之间的复位弹簧选用线径1.2mm的弹簧钢材质，预压行程设定为3mm，既保证耗材进料时能提供足够的正压力避免打滑，又不会因为压力过大导致耗材被压料轮挤出形变，卡在进料喉管内造成堵头。固定基座上的两个安装孔做了沉台处理，沉台深度刚好覆盖内六角螺丝的头部，安装后螺丝端面与基座表面齐平，不会突出干涉旁边的散热风道安装。压合臂上的两个定位通孔，分别对应进料喉管的安装位和压料轮的避让位，喉管安装孔的内壁做了Ra1.6的粗糙度处理，减少耗材输送时的摩擦阻力，同时孔位与压料轮的中心距严格控制在1.75mm耗材直径的适配范围，误差不超过0.05mm，保证耗材能垂直进入喉管，不会因为偏斜造成进料阻力增大。压合臂的按压操作端做了圆弧过渡的曲面处理，按压时的受力面贴合手指施力角度，更换耗材时不需要借助工具就能轻松掰开压合臂，不会出现硌手或者施力角度不对导致压合臂变形的问题。基座与打印头安装板的贴合面做了平面度校准，安装后整个挤出机的垂直度偏差控制在0.03mm以内，避免因为安装倾斜导致耗材输送路径偏斜，影响打印首层的粘附效果。压料轮采用带滚花的金属轮面，滚花深度0.1mm，既能增大与耗材的摩擦力，又不会因为滚花过深在耗材表面留下过深的压痕，导致耗材进入喉管后因为表面凹凸不平出现送料不畅。弹簧的两端都做了磨平处理，安装后弹簧端面与基座、压合臂的接触面完全贴合，不会出现弹簧歪斜导致压合力偏向一侧的问题，长期使用后弹簧的弹力衰减率控制在5%以内，不需要频繁调整压合螺丝的松紧度。整个组件的所有棱角位置都做了0.2mm的倒角处理，没有尖锐的毛刺边，装配时不会划伤操作人员的手，也不会刮破连接的线材外皮。
