树莓派PoE供电扩展板带散热风扇结构

做嵌入式设备集成、工业边缘计算节点部署的工程师应该都接触过这类PoE供电扩展板，很多现场布线场景里，树莓派这类单板计算机要部署在机柜、设备侧、高空监测点这类位置，拉独立电源线不仅布线成本高，后期维护排查故障也麻烦，PoE供电的方案就能通过一根网线同时解决数据传输和电力供给的问题，省去独立电源适配器的布置空间，也减少现场供电点位的配套要求。

这个扩展板的结构设计完全贴合树莓派3B+的安装边界，板体轮廓和树莓派主板的上方安装区域完全匹配，四个角的固定孔位严格对齐树莓派主板的铜柱安装孔，叠装之后不会超出主板的外轮廓尺寸，不会干涉原有主板上的USB、以太网、HDMI等接口的插拔空间，叠装完成后整体厚度控制在合理范围，配套常规的树莓派外壳时不需要额外做壳体加高修改，能直接适配市面上绝大多数通用树莓派防护外壳。

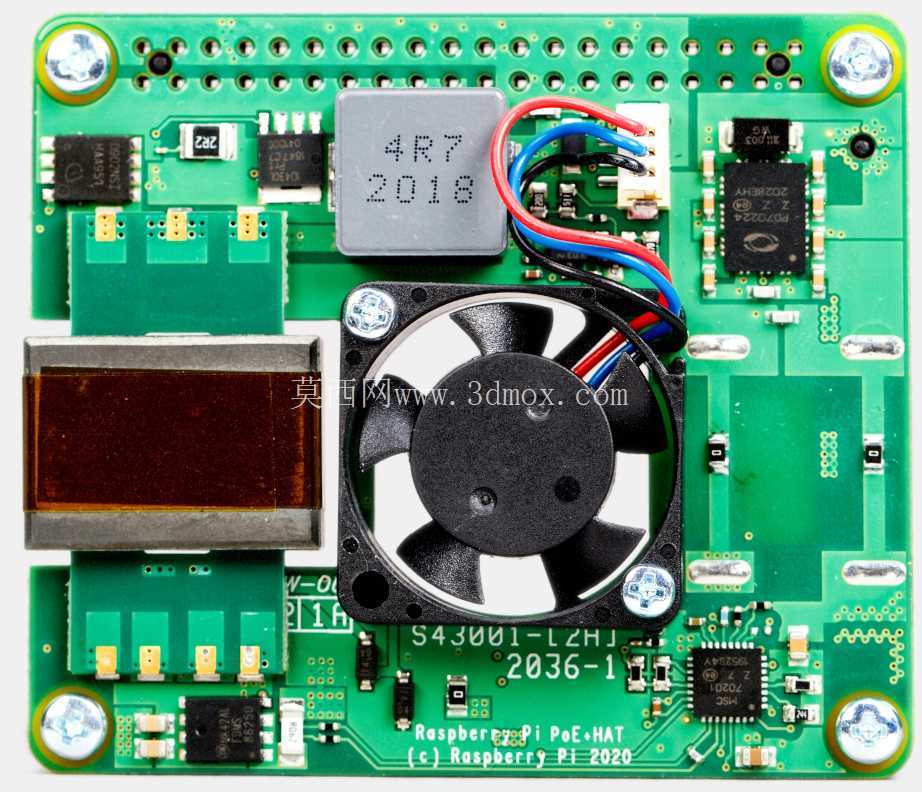

板上的核心功能组件布局经过了实际使用场景的验证，PoE变压模块布置在板体一侧，远离以太网接口的插拔操作区域，避免网线插拔时干涉模块本体，也给变压模块预留了足够的散热空间，避免长时间满负载供电时热量堆积影响供电稳定性。散热风扇直接对准树莓派主板的核心处理器区域，风扇的固定孔位做了防震设计，运行时的震动不会传导到主板上，避免长期震动导致主板接插件松动，风扇的供电直接从扩展板取电，不需要额外占用树莓派主板上的针脚接口，节省出的40针排针接口可以留给其他功能扩展模块使用。

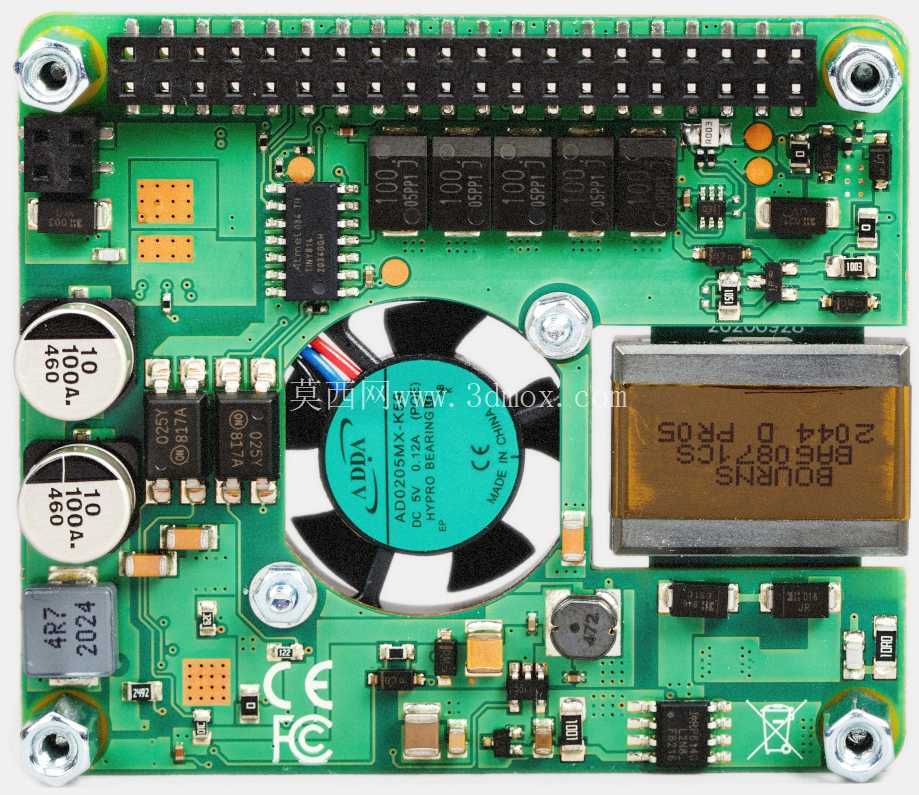

板上的40针排针对齐结构做了精准的公差控制，插装时不会出现针脚偏移、对位不准的问题，排针的焊接高度经过测算，叠装后和主板排针的接触长度满足大电流供电的接触要求，不会因为接触电阻过大导致供电压降、发热的问题。以太网接口的对位精度控制在0.1mm以内，插装后扩展板上的PoE以太网口和主板自带的网口位置完全对齐，不会出现网线插装歪斜、卡扣卡不紧的情况。

从设计思路上看，这个结构完全服务于实际部署的可靠性需求，没有做多余的造型设计，所有组件的布局都优先考虑安装便利性、散热效率和接口兼容性，不管是做工业现场的数据采集节点、小型网络存储设备、还是边缘AI推理终端，这个扩展板都能在不额外增加太多安装空间的前提下，解决单网线部署的供电问题，同时补充主动散热能力，让树莓派在密闭壳体、高温环境下也能长时间稳定运行，不会因为过热出现降频、死机的问题。

在做配套外壳设计、整机结构集成的时候，这个模型能提供精准的安装尺寸参考，包括各个元器件的突出高度、接插件的位置、固定孔的坐标，都可以直接提取用来做壳体的开孔、内部筋位的避让设计，不需要反复打样测量实际板卡的尺寸，能大幅缩短配套结构的开发周期，避免因为尺寸测量误差导致的壳体干涉、安装不上的问题。板上各个元器件的模型都做了还原，包括网络变压器、滤波电容、接插件、风扇本体的细节，在做整机热仿真的时候，也可以直接参考模型上的组件布局，模拟风道走向，评估散热方案的实际效果，不需要重新搭建板卡的简化模型。
