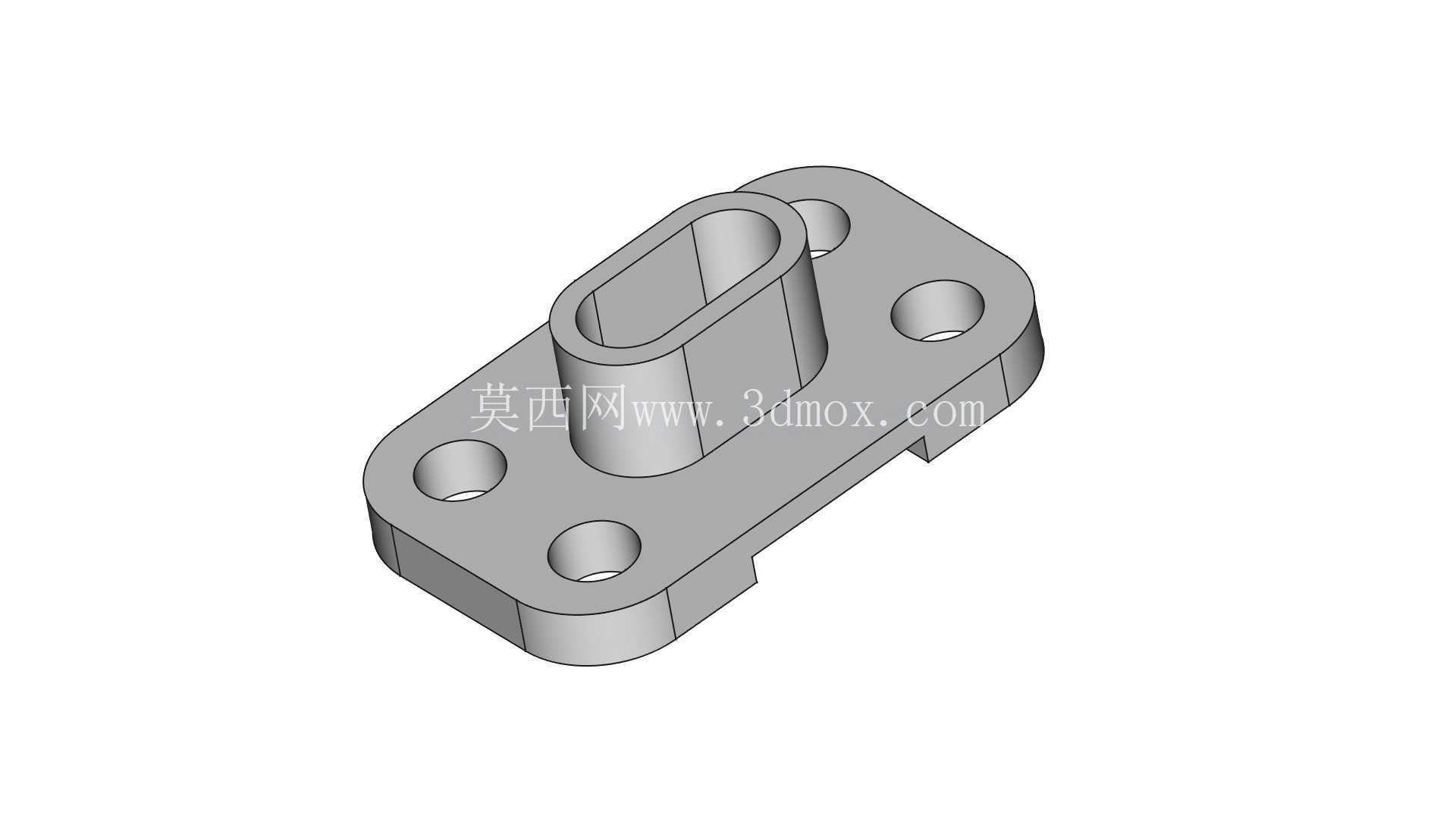

带中央椭圆凸台的圆角矩形安装板结构

　　底板上均匀分布的四个圆形安装孔，孔位的排布是围绕中央凸台做对称设计的，这种排布方式可以让螺栓锁紧后的受力均匀分布在凸台四周，避免单侧锁紧力过大导致凸台出现倾斜偏移，四个安装孔的孔径适配常用的内六角圆柱头螺栓，孔位周边做了轻微的沉台设计，既可以让螺栓头完全沉入板件表面不突出，避免和其他相邻部件产生运动干涉，也能增大螺栓头和板件的接触面积，分散锁紧时的压应力，防止长期使用后板件表面出现压痕凹陷。板下侧的凹陷区域是设计里很实用的细节，很多安装基面在加工时难免存在平面度误差，或者基面会残留少量加工毛刺、装配碎屑，这个凹陷区域可以容纳这些微小的凸起杂质，不需要额外对安装基面做高精度的打磨处理，就能保证安装板和基面完全贴合，大幅提升安装后的连接稳定性，同时凹陷结构也能减少板件和基面的接触面积，在需要频繁拆装调整的工位上，能降低拆装时的摩擦阻力，调整位置时更顺畅。在自动化输送线的工位定位模块、小型气动执行元件的端部连接、检测设备的探头固定座这类需要精准对位的安装场景里，这类带中央椭圆凸台的安装板是很常见的连接结构件，很多刚入行的结构设计师容易忽略这类小零件的细节设计，最后在装配阶段出现对位偏差、安装后晃动的问题。从实际装配的边界来看，这款安装板的底板采用带圆角的矩形轮廓，圆角设计并非单纯为了美观，在设备内部走线或者相邻零件排布紧凑的场景下，圆角可以避免锐边刮伤线缆外层绝缘皮，也能减少装配时操作人员被锐角划伤的风险，同时矩形底板的直边可以作为安装时的对位基准，配合工装夹具快速找正安装位置，比圆形底板的定位效率更高。

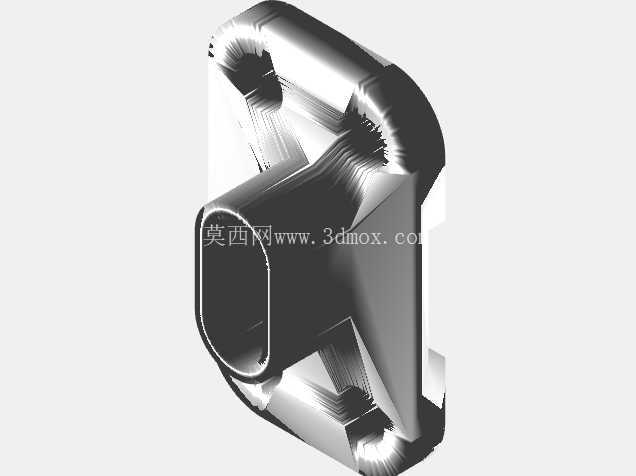

　　中央的椭圆形凸台是整个零件的核心功能结构，椭圆截面的设计和圆形凸台相比，具备天然的防转特性，当对接的零件上开有对应的椭圆槽时，凸台插入后不需要额外增加防转销或者键结构，就能限制两个连接件之间的相对转动，省去了额外的防转零件加工和装配工序，在一些空间紧凑无法布置防转结构的场景下，这种椭圆凸台的对位结构优势非常明显；凸台的高度是根据对接零件的配合深度设计的，既保证插入后有足够的配合长度来承受横向的剪切力，也不会因为凸台过高导致对接后两个零件之间出现间隙，凸台的内壁做了均匀的壁厚设计，在需要穿设管线或者穿过活塞杆、导杆的场景下，内壁的光滑过渡可以避免刮伤杆件表面或者管线外层，同时均匀的壁厚也能让零件在加工（不管是铣削加工还是铸造成型）时的应力分布更均匀，减少加工后的变形量。

　　从实际选型适配的角度来说，这类安装板可以用在气动滑台的端部挡块安装、光电传感器的支架固定、小型料道的侧装定位、工装夹具的快换基板连接等多个场景，设计时不需要额外做复杂的结构修改，只需要根据实际安装的螺栓规格调整安装孔的孔径，根据对接零件的配合深度调整凸台的高度，就能适配不同的安装需求。很多设计师在做这类安装板的时候，容易把底板设计成纯直角矩形，最后在设备内部装配时，直角边和相邻的管线、零件产生干涉，不得不临时打磨修配，或者忽略了底板下侧的凹陷设计，导致安装时因为基面的微小杂质就出现板件倾斜，最后连接的元件出现位置偏差，影响设备的运行精度；还有的设计师会把中央凸台设计成圆形，最后不得不额外增加防转销，既增加了加工成本，也占用了额外的安装空间。

　　这款安装板的整体结构没有多余的复杂特征，所有的结构设计都是围绕实际装配中的痛点来做的，圆角矩形的底板兼顾了定位便利性和装配安全性，四个对称安装孔保证了锁紧受力的均匀性，下侧凹陷结构降低了对安装基面的精度要求，中央椭圆凸台实现了免额外结构的防转对位，各个结构之间的配合让这个小零件可以适配多种不同的机械安装场景，不管是小批量的设备改造还是量产设备的标准件选型，这类结构的安装板都能很好地满足使用需求，在建模的时候也只需要通过基础的拉伸、切除、圆角特征就能完成，特征数量少，不管是做工程图导出还是后续的加工编程，都能减少出错的概率，对于结构设计从业者来说，这类小零件的设计细节恰恰能体现出实际的工程经验积累，而不是单纯的三维建模操作。
