VespaPX踏板车右侧车把扫描结构件

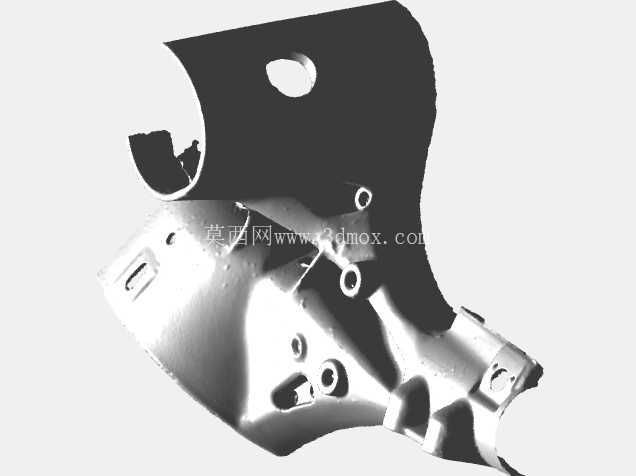

本次完成的结构测绘对象，是经典踏板车型右侧车把的安装基座部分，这类部件属于踏板车操控系统的核心承载结构，日常骑行中承担着固定控制按键、油门转把、刹车手柄以及相关走线的作用，原厂部件多采用铝合金压铸工艺成型，曲面过渡复杂，安装孔位的位置度公差要求较高，一旦出现磕碰损坏或者需要加装功能附件，直接测绘原车件做适配结构是改装和维修场景下最稳妥的方案。

从实际应用场景来看，这类扫描得到的点云重构模型，主要服务于老款踏板车的配件复刻、个性化改装两个方向。老款车型停产之后原厂配件供应不足，很多维修场景下找不到适配的替换件，通过三维扫描获取原车部件的完整外形和安装边界，就可以通过3D打印或者小批量压铸的方式制作替换件，不需要反复上车试装调整，能大幅缩短维修周期。而个性化改装场景下，很多车友需要在车把位置加装USB充电接口、扩展控制开关、手机支架底座这类附件，直接在原厂塑料或金属外壳上打孔很容易破坏结构强度，也容易出现位置偏差影响操控，基于扫描得到的原车曲面做适配板设计，就能让加装的附件和原车曲面完全贴合，不会出现缝隙或者安装错位的问题。

从结构特性来看，这个车把基座属于半包裹式的异形结构，主体曲面贴合车把钢管的圆柱外壁，上面分布的多个不同直径的通孔，分别对应开关固定螺丝、走线过孔、手柄转轴安装位，每个孔位的相对位置精度直接决定了后续装配时各部件能不能正常动作，比如刹车手柄的转轴孔如果位置偏差超过0.2mm，就会出现手柄卡滞、回位不畅的问题。扫描建模的时候特意保留了所有安装孔的完整特征，甚至连原厂压铸留下的细微加强筋结构都做了还原，就是为了保证复刻或者改装件安装之后，和原车部件的配合间隙和原厂状态一致。

设计思路上，这次的扫描重构做了两个版本的模型区分，一个是针对底面安装区域的高精度扫描版本，这个版本主要用来做USB充电座的嵌入式安装设计，因为底面区域是和车把钢管贴合的主要承载面，曲面精度要求最高，需要保证加装的USB底座安装之后不会突出原有轮廓太多，避免影响骑行时的手部操作，同时底座的固定孔位可以直接利用原车已有的螺丝孔，不需要额外打孔破坏原车结构。另一个是整体的双面扫描版本，这个版本的细节精度稍低，但完整覆盖了车把基座的所有外轮廓，主要用来做整体替换件的建模参考，或者大尺寸附件的安装位置校核，不需要极高的曲面精度就能满足使用需求。

安装边界方面，这个车把基座的包裹范围对应车把钢管直径22mm的标准踏板车车把尺寸，轴向安装长度从车把端头向内延伸127mm，所有固定孔位的中心距都和原厂部件完全一致，最外侧的手柄转轴孔距离车把中心的距离为38mm，设计适配结构的时候，所有加装部件的外轮廓不能超出基座外侧边缘15mm，否则会影响刹车手柄的正常转动行程，也会在转向的时候和车把前罩发生干涉。走线槽的位置保留了原厂的深度和宽度，改装的时候新增的USB供电线可以顺着原有走线槽布置，不会出现压线或者线束被夹断的问题。

在实际建模适配的过程中，还特意核对了每个安装面的平面度，因为压铸部件在生产的时候会有轻微的拔模斜度，扫描的时候如果不做修正，后续设计的适配板安装时会出现贴合不严的问题，所以在点云处理阶段就对几个主要的螺丝安装平面做了平面度校正，保证后续设计的固定板和安装面完全贴合，固定螺丝拧紧之后不会出现应力集中导致的部件开裂问题。对于曲面过渡的圆角部分，也保留了原厂的R角尺寸，避免复刻件出现应力集中的薄弱位置，提升部件的结构强度。
