适配踏板车的圆形燃油供油结构设计

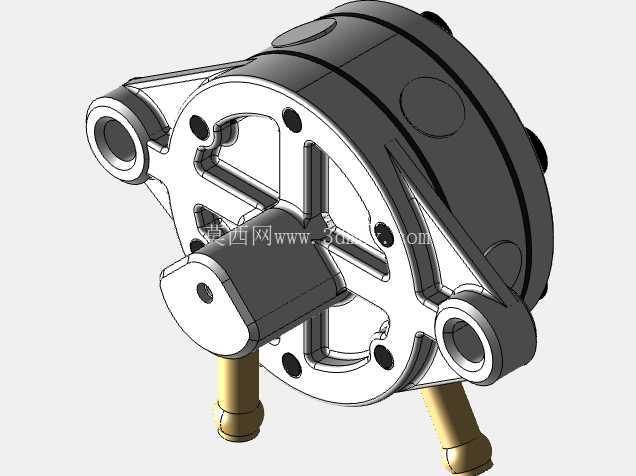

这款圆形燃油供油部件，核心应用场景集中在小排量踏板摩托车的燃油供给系统中，尤其是适配Vespa PX系列车型的Malossi电启动外壳安装空间，解决原厂配套供油部件安装适配性不足的问题。从实际使用场景来看，这类小流量燃油泵额定供油流量为20L/h，完全匹配单缸小排量二冲程踏板车的燃油消耗需求，能够稳定将油箱内的燃油输送至化油器或喷油结构，维持发动机运转过程中的稳定油压，避免高转速工况下出现供油不足导致的动力断档。

从功能特性层面拆解，该部件采用圆形主体结构设计，主体外壳为压铸成型的金属材质，具备足够的结构强度抵御车辆行驶过程中的振动冲击，同时金属材质的导热性能能够快速散去泵体工作过程中产生的热量，避免长时间运转出现过热气阻问题。主体两侧延伸出带安装孔的固定支耳，两个支耳的孔位同轴度经过严格校核，安装时可以通过螺栓直接固定在预设的安装位上，不需要额外制作转接支架就能适配对应外壳的安装点位。泵体下部伸出两个黄铜材质的油路接头，接头采用阶梯式外径设计，能够适配不同内径的燃油软管，安装时只需要将油管插至接头根部再通过卡箍紧固即可实现密封，不会出现燃油渗漏问题。

设计思路上，这款结构是基于实物逆向测绘完成的，整个建模过程参考了实物的装配关系，对内部的油道走向、膜片安装腔、进出油阀的位置都做了1:1的还原，同时针对原部件安装时容易出现的支耳应力集中问题，在支耳与主体连接的位置做了圆弧过渡处理，降低长期振动下支耳断裂的风险。考虑到该部件需要安装在封闭的外壳内部，建模时严格控制了主体的外轮廓尺寸，整体圆形主体的直径控制在安装腔的内径范围内，下部伸出的油管接头长度也做了适配，不会和外壳内部的其他结构产生干涉，安装后泵体与外壳内壁之间保留有足够的空气流通间隙，不会影响泵体的散热。

从安装边界来看，两个固定支耳的中心距严格匹配Malossi电启动外壳上的预设安装孔位，安装时不需要对原有外壳进行打孔、切削等二次加工，直接对准孔位锁入固定螺栓即可完成装配。泵体的进出油接头朝向下方，安装后正好对准外壳上预留的油管过孔，燃油管可以直接从过孔穿出连接油箱和化油器，管路走向顺畅没有过度弯折，能够减少油路的阻力，保证燃油输送的稳定性。泵体上部的驱动轴伸出长度也经过匹配，能够和外壳内部的驱动结构准确对接，不会出现轴长过短导致的驱动打滑，或是轴长过长导致的装配顶死问题。

在实际的结构验证过程中，该模型的所有配合面都预留了合理的公差范围，压铸成型的主体壁厚控制在均匀的2mm，既保证了壳体的承压能力，也不会因为壁厚过厚导致压铸过程中出现缩孔、气孔等成型缺陷。内部的油道转折处都做了圆角过渡，避免燃油流动过程中产生湍流导致的供油脉动，让输出的燃油压力更加平稳，能够帮助发动机维持稳定的怠速和顺畅的加速响应。对于需要改装踏板车供油系统的从业者来说，这个模型可以直接作为压铸开模的参考，也可以用来验证安装空间的适配性，减少实物试装的次数，缩短改装配件的开发周期。
