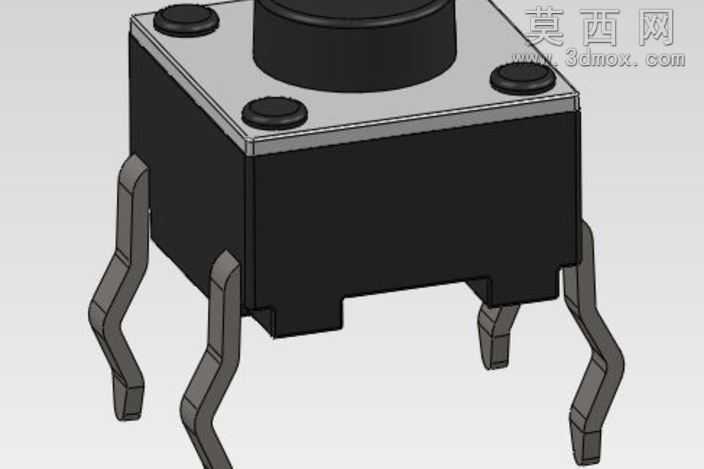

插件式短柄轻触触觉按钮开关三维建模

本模型为插件式短柄轻触触觉按钮开关，建模过程以实物测绘尺寸为基准，采用SolidWorks完成全参数化建模，确保各部件尺寸公差符合电子元器件通用装配规范。建模初始阶段先完成主体基座的轮廓绘制，基座采用长方体结构，顶部预留按钮安装孔位，四个角点设置定位凸台结构，用于匹配开关上盖的装配卡扣，建模时对基座底部的定位缺口做了精准还原，该缺口用于插件焊接时的PCB板定位，避免装配偏移。上盖部分采用薄壳特征建模，表面设置四个圆形防滑凸点，对应基座四角的卡扣位，凸点边缘做了0.1mm的圆角处理，还原实物注塑件的脱模倒角特征，避免建模出现尖锐棱角不符合生产实际。中间的操作按钮采用圆柱凸台结构，按钮顶部做微弧面处理，模拟实物按键的触感弧度，按钮与上盖的配合间隙设置为0.15mm，还原真实的按键活动行程空间。引脚部分是建模的重点，四个弯角插件引脚采用扫描特征完成，先绘制引脚的折弯路径草图，还原引脚两次90度折弯的形态，引脚末端做斜切处理，符合插件元件引脚的焊盘插入导向设计，建模时对引脚与基座的连接位置做了加强筋结构还原，模拟实物引脚的抗弯折强度设计。材质渲染阶段，基座与上盖采用黑色哑光ABS塑料材质，调整材质粗糙度为0.8，还原普通塑胶外壳的磨砂质感；按钮部分采用同色系稍亮的黑色塑胶材质，粗糙度设置为0.6，区分按键与基座的视觉层次；金属引脚采用镀锡铜材质，设置金属反射度为0.3，粗糙度0.4，还原插件引脚的半哑光金属质感，避免过度反光不符合电子元器件的真实外观。结构设计上完整还原了轻触开关的内部装配逻辑，各部件可单独拆分用于装配演示，按钮的活动行程预留符合6*6mm规格轻触开关的标准行程参数，可直接用于电子产品的PCB板装配模拟，验证元器件布局的干涉情况。建模过程中对所有棱角都做了符合注塑工艺的圆角处理，没有出现违反生产工艺的尖锐结构，所有配合位的尺寸都参考行业通用标准设定，保证模型可直接用于生产参考、教学演示或者产品装配模拟使用。
