长柄式触觉瞬时按钮开关三维结构设计

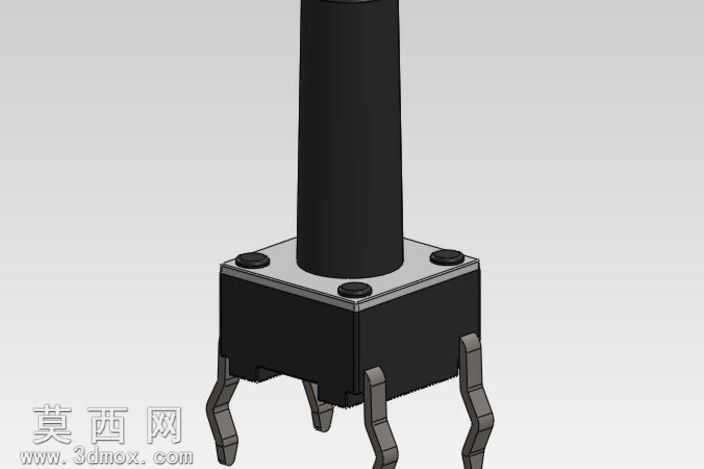

本模型为长柄式触觉瞬时按钮开关，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循轻触开关的实际生产尺寸规范，对每一处结构细节都做了精准还原。模型主体分为操作柄、基座、触点引脚、固定盖板四个核心部分，操作柄采用长圆柱直柄造型，建模时通过拉伸凸台命令生成主体，边缘做微小圆角处理模拟实际注塑件的脱模倒角，材质设定为哑光黑色工程塑料，表面添加细微的磨砂纹理质感，还原真实塑胶按键的触感视觉效果。基座部分为方形注塑壳体，同样采用黑色工程塑料材质，建模时先绘制方形草图拉伸生成基体，再对壳体边缘做0.2mm的圆角过渡，壳体表面预留四个固定柱安装位，与上方的金属固定盖板精准配合。金属固定盖板采用镀锌钢板材质，建模时通过薄凸台命令生成金属片结构，表面添加金属拉丝纹理，四个角预留的圆形安装孔与基座上的固定柱做同轴心配合，还原实际产品中盖板压合固定内部触点的装配结构。下方的四个弯折引脚采用铜合金镀锡材质，建模时先绘制引脚的截面草图，通过扫描命令生成弯折的引脚形态，引脚的弯折角度、插装端的斜切导向结构都完全参照实际插件式轻触开关的引脚规格设计，确保模型可直接用于PCB封装适配的参考设计。建模过程中对内部的弹性触点结构也做了简化示意，还原瞬时按钮按下导通、松开复位的动作逻辑，所有装配部件都添加了对应的配合约束，操作柄保留轴向的移动自由度，可模拟按键按压的动作过程。渲染阶段采用工作室柔和光照环境，对金属部件添加适度的反射效果，塑胶部件调整粗糙度参数还原哑光质感，整体渲染效果清晰展现开关的外部结构与装配关系，可用于电子元器件教学演示、PCB布局设计参考、产品结构选型参考等场景，模型的各部分结构可单独编辑修改，方便使用者根据实际需求调整柄长、基座尺寸、引脚规格等参数。
