Kobra2pro双金属隔热热端结构设计

　　在桌面级FDM3D打印设备的实际运维与改装场景中，热端作为直接接触熔融耗材、决定打印成型精度与连续作业稳定性的核心执行部件，其结构设计的合理性直接影响设备的长时间运行表现。这款适配Kobra2pro机型的双金属热端，在结构设计阶段就针对原有单金属热端存在的热量向上传导过快、散热段负载过高、长时间打印易出现耗材提前软化堵头的痛点做了定向优化，核心的双金属隔热结构，是利用不同金属材料导热系数的差异，在喉管位置采用低导热合金与高导热铜质喷嘴的组合搭配，从热传导路径上切断加热块热量向散热鳍片段的无效传递，让加热块产生的温度尽可能集中在喷嘴熔融区，既降低了散热风扇的持续工作负载，也能减少高温打印时耗材在喉管内提前软化膨胀导致的堵头故障。

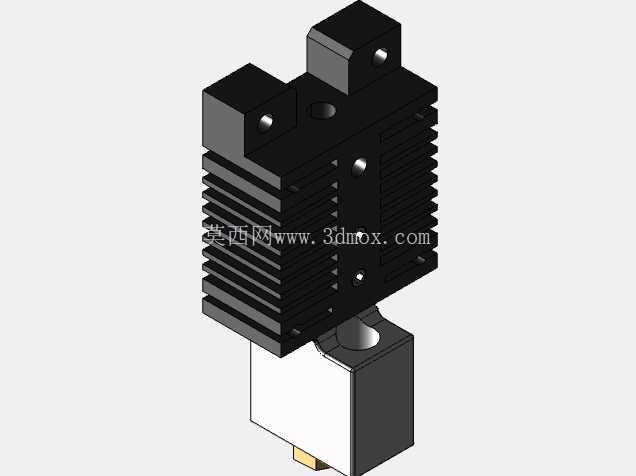

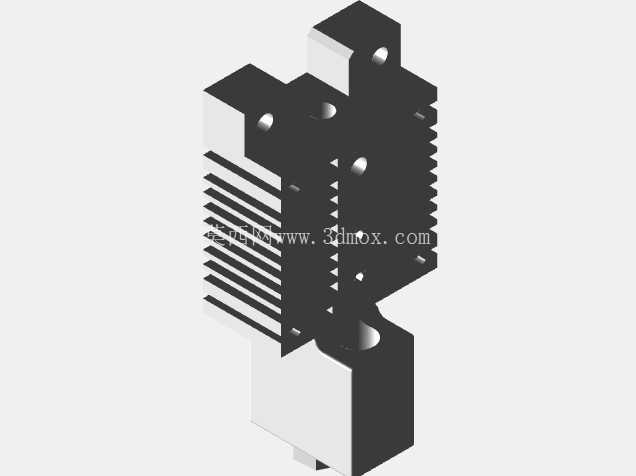

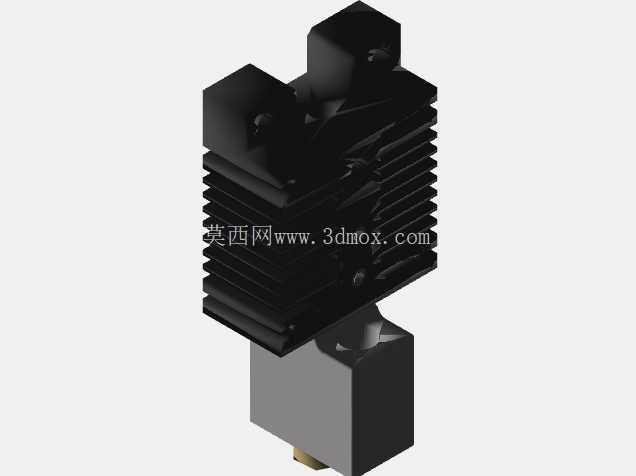

　　从实际安装适配的角度看，该热端的整体安装边界完全匹配Kobra2pro原机的挤出机安装位，上方的散热鳍片组采用等距平行肋片结构，鳍片厚度与肋片间距经过热仿真校核，在常规轴流风扇的送风条件下就能将散热段温度稳定控制在耗材玻璃化转变温度以下，避免耗材在上料通道内提前熔融。鳍片组两侧预留的两个沉头安装孔位，与原机热端固定支架的孔位完全对齐，安装时不需要额外修改支架结构，直接替换原有热端即可完成装配，安装后加热块、喷嘴与原机的自动调平传感器探测位置完全匹配，不需要重新校准Z轴偏移量就能直接投入使用。加热块部分采用标准化的热敏电阻与加热棒安装孔位，兼容原机的加热与测温组件，用户替换时可以直接沿用原有电气配件，不需要额外采购配套零件。

　　喷嘴部分采用可快速更换的通用螺纹接口，适配不同口径的黄铜或硬化钢喷嘴，能够满足PLA、ABS、PETG甚至碳纤维填充耗材的打印需求，双金属隔热结构的存在，让热端在打印ABS这类需要较高腔温与喷嘴温度的耗材时，也不会出现热量上窜导致的挤出不畅问题。从结构设计的细节来看，散热鳍片与下方隔热段的衔接位置做了台阶式限位，装配时可以快速定位各部件的同轴度，避免喉管安装偏斜导致的耗材送进阻力增大问题；加热块与隔热段之间预留了足够的空气隔热间隙，进一步减少接触传导带来的热量损失，同时也能避免加热块的高温直接传递到散热段导致散热负载升高。

　　在实际打印作业场景中，这款热端能够支持更长时间的连续打印作业，尤其是在大尺寸模型的长时间打印过程中，稳定的温度场分布能够保证耗材熔融状态的一致性，减少因温度波动导致的层间结合不良、拉丝、堵头等常见打印缺陷。对于设备改装与运维人员来说，该热端的结构拆解难度低，日常维护时只需要拆开鳍片端的固定螺丝就能清理喉管内的残留耗材，不需要整体拆卸整个挤出组件，大幅降低了日常维护的操作门槛。在结构建模过程中，所有安装孔位、配合公差都严格按照原机的装配尺寸做了校核，鳍片的倒角、安装孔的沉头深度都符合实际机加工的工艺要求，不存在无法加工的干涉结构，不管是用于设备改装替换，还是作为同类型热端结构设计的参考方案，都具备实际的工程参考价值。
