桌面式手动牙签分配送料装置结构设计

日常桌面场景里的牙签取用一直存在容易洒落、整盒暴露易积灰、取用量难以控制的问题，这款手动牙签分配送料装置，就是针对这类桌面小物件取用痛点做的结构设计，整体适配FDM、SLA、SLS等主流3D打印工艺的成型边界，不需要额外的金属紧固件或者弹性零件，全部结构可以通过打印件自身的配合实现功能，非常适合小批量定制或者个人自制使用。

从实际使用场景来看，这款装置可以放置在家庭餐桌、餐厅台面、办公室茶桌、快餐取餐台等位置，替代传统敞口牙签盒，用户只需要转动侧面的旋钮结构，就可以单根送出牙签，避免手直接接触整盒牙签造成的交叉污染，也不会因为倾倒力度过大导致牙签大量洒落。装置的上部是封闭的存储腔，可以容纳常规直径、常规长度的一次性木质或竹制牙签，存储腔的内壁做了顺滑的拔模斜度，不会出现牙签卡滞在腔体内无法下落的情况，存储腔的顶盖做了扣合结构，可以直接掀开补充牙签，扣合后缝隙控制在0.2mm以内，既可以阻挡日常的灰尘落入，也不会因为配合过紧导致开合困难。

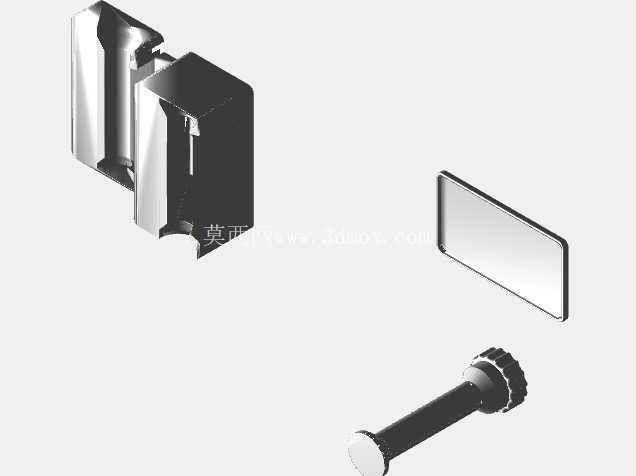

核心的送料机构采用的是旋钮驱动的棘轮式分料结构，侧面的旋钮和内部的分料轮做了一体化的结构设计，分料轮上开有和牙签直径匹配的半圆槽，每次转动旋钮一个固定角度，分料轮就会从存储腔底部带出单根牙签，顺着下部的导料槽滑到出签口位置，出签口做了内凹的弧形避让结构，用户可以直接用手指捏取露出的牙签，不需要额外的拨取动作。整个传动结构没有额外的弹簧零件，依靠分料轮和腔体之间的配合阻尼实现定位，转动的阻尼感控制在0.1N·m左右，既不会因为太松导致旋钮随意转动漏签，也不会因为太紧导致转动费力。

设计过程中针对3D打印的工艺特性做了大量的适配优化，所有的壁厚都控制在1.5mm-3mm之间，既保证结构强度，也不会因为壁厚过厚导致打印过程中出现翘曲变形；所有的棱角位置都做了R1以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，也避免使用过程中尖锐棱角划伤用户；所有的配合面都预留了0.3mm的打印间隙，不需要后期打磨就可以顺利装配，转动配合的位置预留了0.4mm的间隙，即使打印过程中出现轻微的溢料，也不会导致转动卡滞。装置的整体外形尺寸控制在长100mm、宽80mm、高70mm的范围内，占用的桌面空间和普通的纸巾盒相当，底部做了四个微小的防滑垫安装位，可以粘贴硅胶防滑垫，避免转动旋钮的时候装置在桌面上滑动。

出签通道的内壁做了顺滑的曲面过渡，没有直角台阶，牙签在下落过程中不会出现卡滞，通道的宽度只允许单根牙签通过，从结构上避免了一次送出多根牙签的问题。装置的外壳主体和顶盖采用分体式设计，打印的时候不需要添加支撑结构，所有的悬空位置都设计了自支撑的角度，打印完成后只需要去除少量的打印支撑就可以装配，降低打印的难度和后处理的工作量。侧面的旋钮做了防滑的齿形结构，表面的齿距控制在5mm，手指转动的时候不会打滑，旋钮和分料轮的连接采用了六角轴配合的结构，装配的时候只需要对准六角孔压入就可以固定，不需要胶水粘接，后期如果出现磨损也可以单独更换零件。

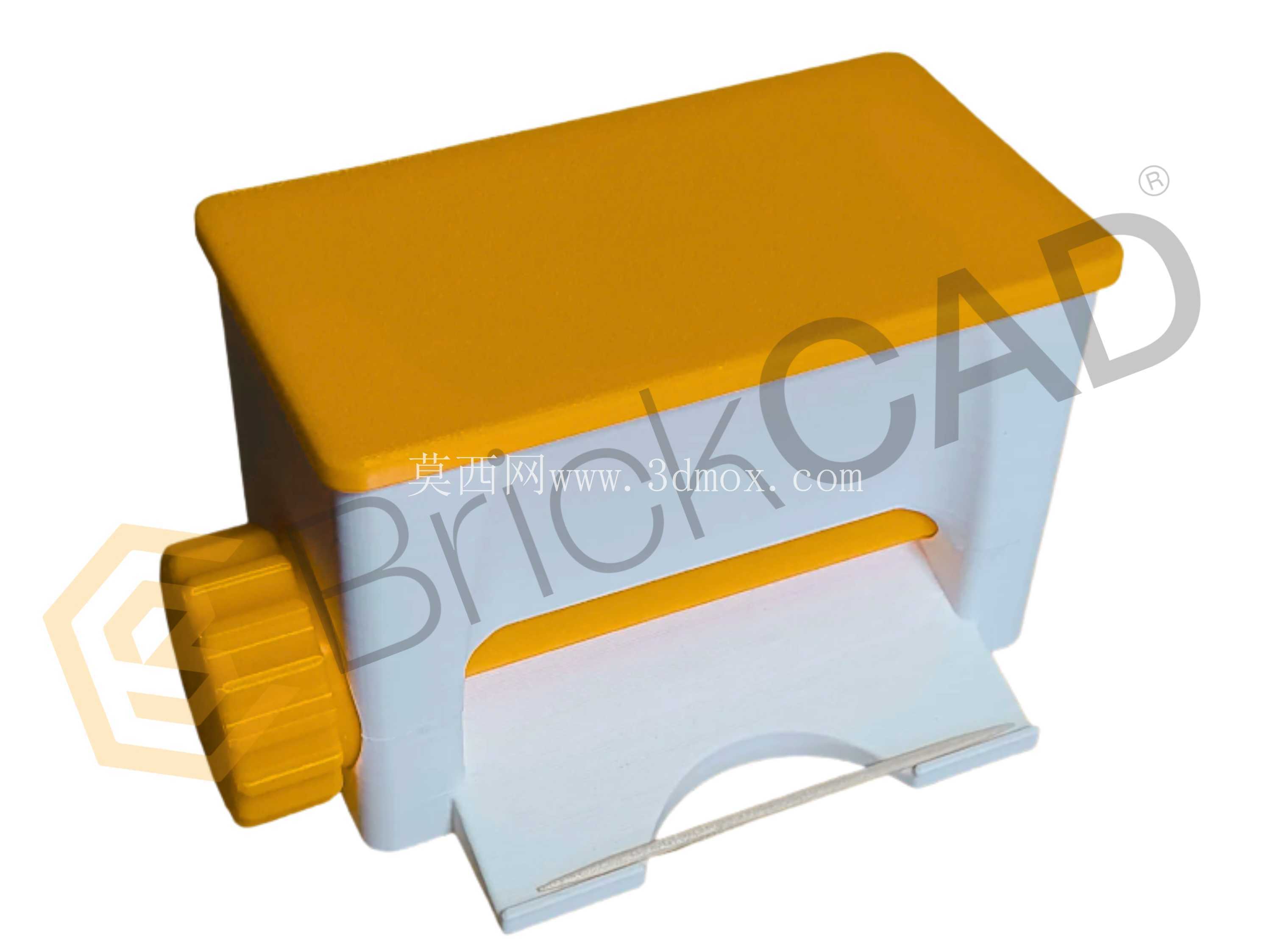

从安装边界来看，这款装置不需要额外的固定结构，直接平放在平整的台面上就可以使用，存储腔的容量可以容纳大约100根常规长度的牙签，正常家庭使用可以满足1-2周的补充周期，顶盖的扣合位置做了隐藏式的卡扣，从外部看不到卡扣结构，保证外观的整体性，装置的外部没有多余的凸起结构，日常清洁的时候可以直接用湿布擦拭表面，没有清洁死角。针对不同的使用场景，用户还可以根据自己的桌面风格更换不同颜色的打印耗材，比如厨房使用可以搭配暖黄色的顶盖和白色的主体，和常见的厨房小家电风格匹配，办公室使用可以选择全灰色或者全黑色的配色，适配办公桌面的简约风格。

整个结构的运动部件只有分料轮一个活动零件，没有复杂的传动结构，长期使用的故障率极低，即使出现卡签的情况，只需要掀开顶盖就可以直接清理腔体内部的异物，不需要拆解整个装置。分料轮的半圆槽深度经过反复调整，既可以保证每次只带出一根牙签，也不会因为槽太浅导致牙签在转动过程中掉落回存储腔，导料槽的倾斜角度控制在30度，牙签依靠自身重力就可以顺利滑到出签口，不需要额外的推送结构。
