适配N20N30减速电机的40mm宽轮廓机器人轮

在小型教育机器人、竞赛类迷你移动机器人的开发迭代过程中，行走轮的匹配度往往直接决定整机运行的稳定性与赛事表现，这款适配N20、N30系列减速电机的40mm直径宽轮，正是针对这类小型机器人的实际运行痛点完成的结构设计。从实际应用场景来看，这类小尺寸减速电机广泛应用在桌面级巡线机器人、迷宫求解机器人、迷你相扑机器人以及高速循线机器人(LFR)的驱动单元中，过往很多开发者在选型时经常遇到轮体与电机轴匹配度差、需要额外加工联轴器、轮面接触面积不足牵引力不够、轮体刚性差高速运行抖动等问题，这款轮体的设计从根源上解决了这些现场调试中高频出现的问题。

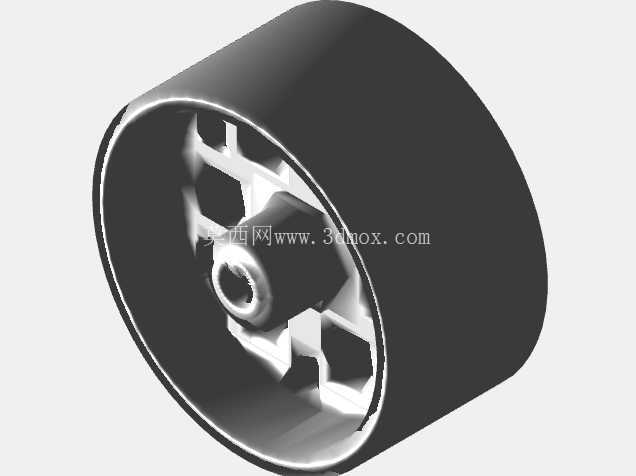

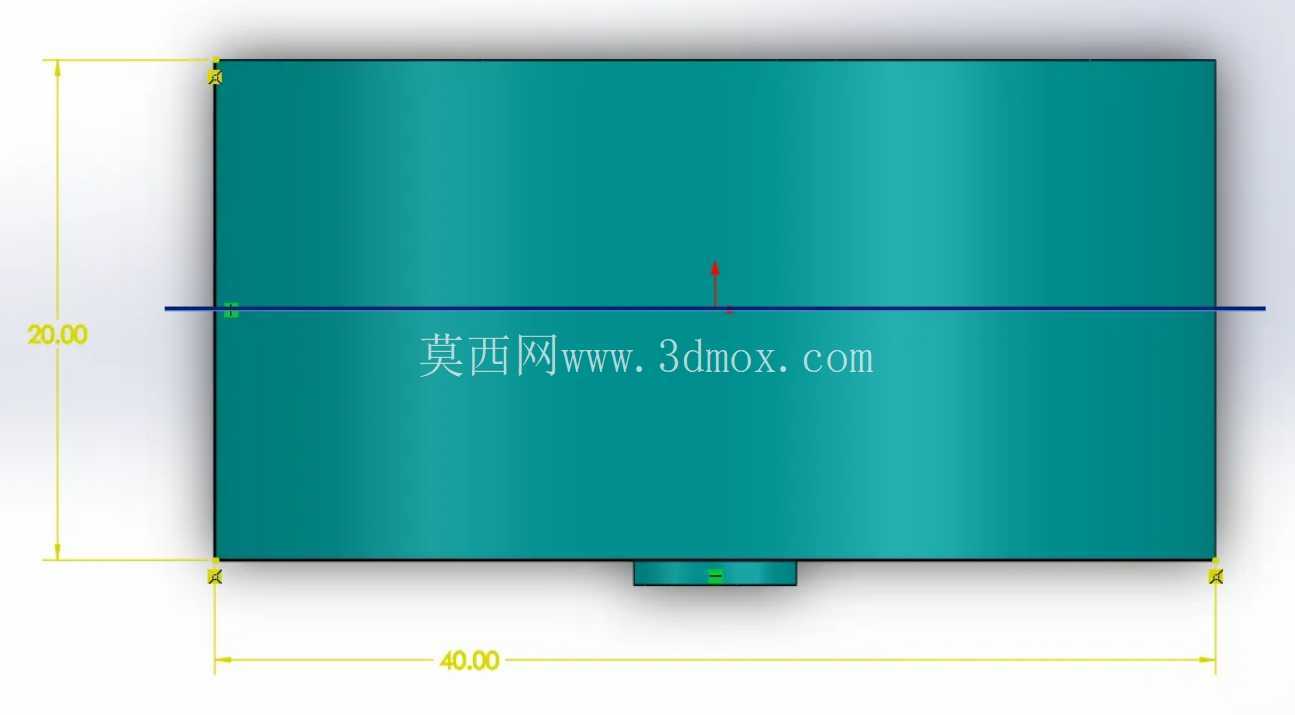

从安装匹配的设计逻辑来看，轮体中心直接设计了适配标准N20/N30减速电机的3mmD型轴孔，完全匹配这类电机输出轴的扁位结构，安装时不需要额外定制联轴器，直接将电机轴插入轴孔即可完成压接装配，真正实现即插即用，大幅降低了小型机器人的装配调试难度，也避免了联轴器带来的装配间隙、传动同心度误差等问题，能有效减少高速运行时的轮体跳动。轮体的外径设定为40mm，轮宽达到20mm，相比常规同直径窄轮，更宽的轮面可以大幅增加与运行场地表面的接触面积，在平整的竞赛场地表面可以提供更出色的牵引力，尤其是在迷你相扑机器人的对抗场景中，足够的抓地力可以保证机器人在推挤对抗时不会出现轮面打滑丢步的问题；如果是在有一定坡度或者表面摩擦力较低的巡线赛道上，宽轮面的设计也能降低轮体卡入赛道缝隙、偏离循线轨迹的概率。

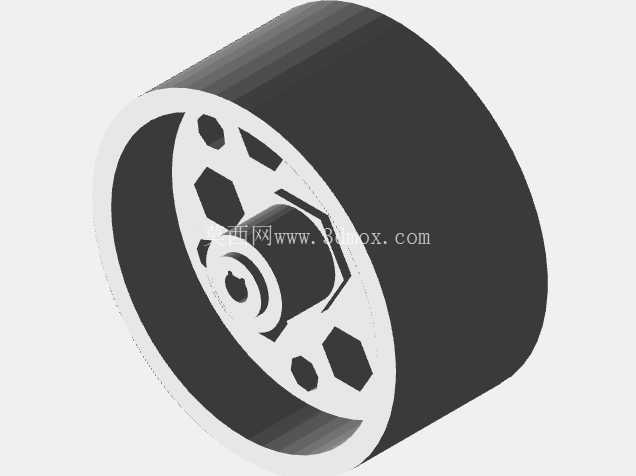

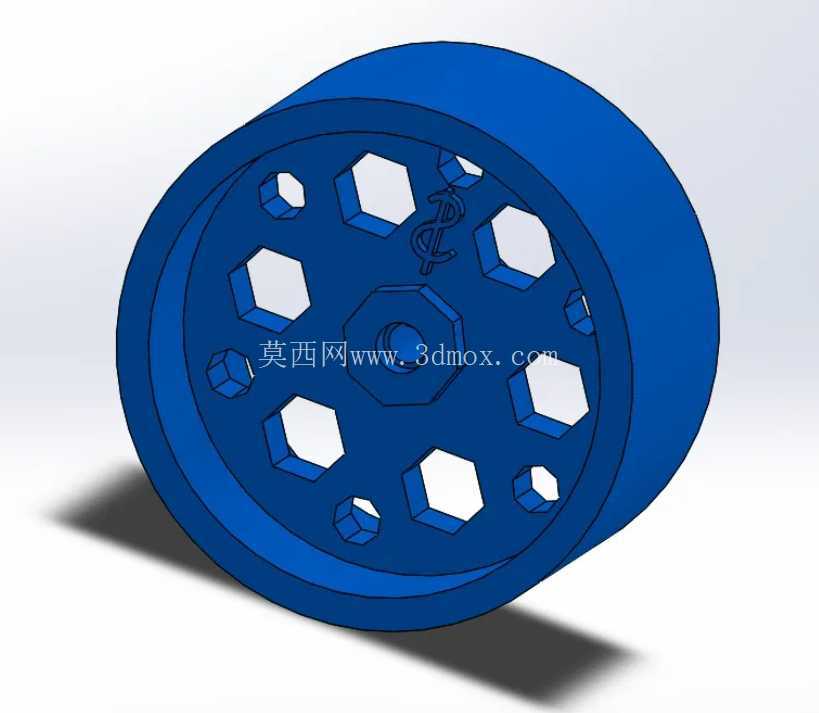

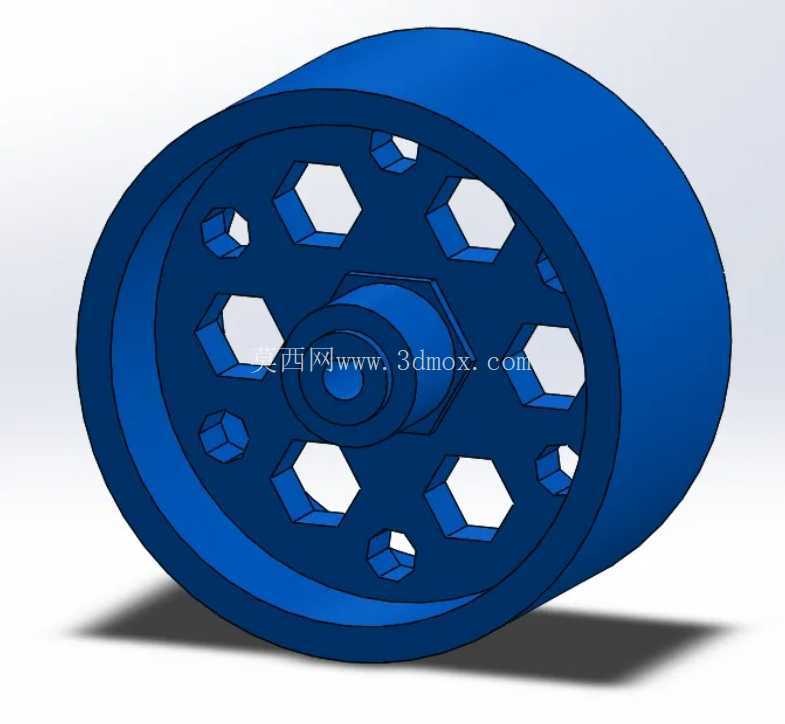

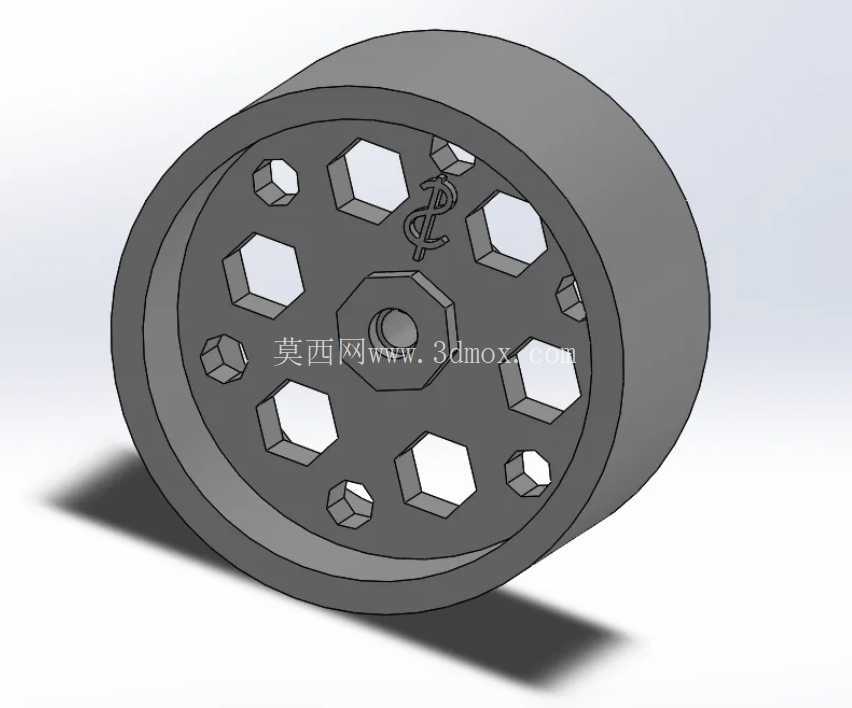

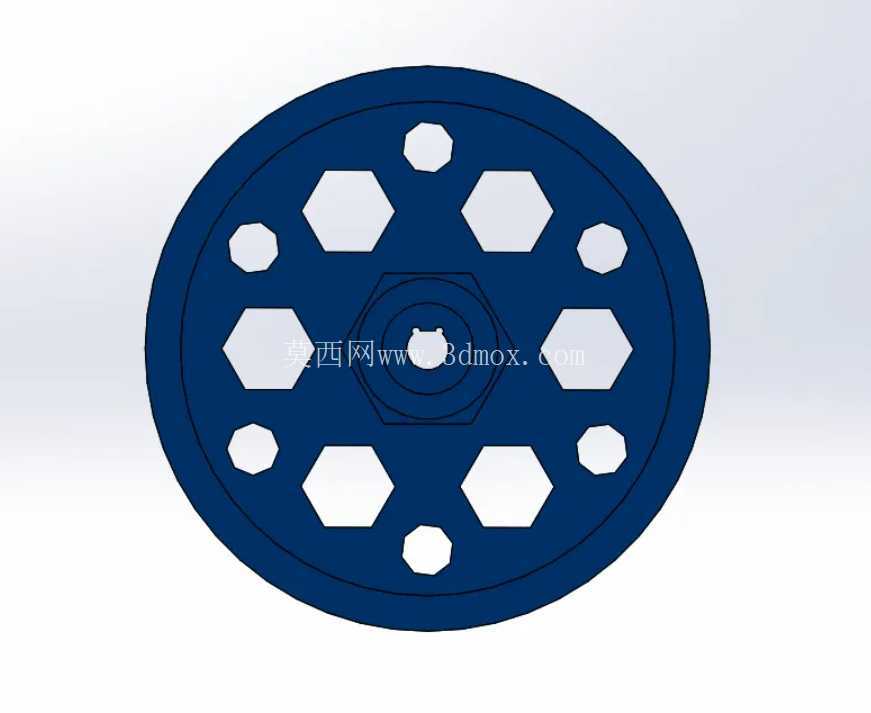

轮体的结构设计充分考虑了3D打印的工艺特性，轮辐部分采用了六边形镂空的结构布局，在保证轮体整体刚性的前提下尽可能去除多余材料，降低轮体自身的转动惯量，让N20/N30这类小扭矩减速电机的动力输出可以更高效地转化为行走动力，不会因为轮体过重导致电机启动滞后、制动距离变长的问题。镂空结构的排布经过受力校核，每个六边形镂空的边角都做了圆角过渡，避免3D打印过程中出现应力集中导致的轮辐断裂问题，即使是使用普通PLA材料打印，也能满足竞赛场景下的冲击、碰撞受力要求。轮体的轮毂部分做了加厚处理，轴孔周边的壁厚足够承受电机轴的扭矩传递，不会因为频繁正反转、急停急起导致轴孔开裂、滑转的问题。

针对不同场景的使用需求，轮体的外圆柱面预留了橡胶手柄（橡胶圈）的安装位，使用者可以根据实际场地的摩擦力需求，在轮体外围套上对应尺寸的橡胶圈，进一步提升轮面的抓地力，适配不同摩擦力系数的竞赛场地，不管是光滑的PVC赛道、木质桌面还是有轻微纹理的竞赛场地，都能通过调整外圈包覆材料获得合适的牵引力。从安装边界来看，轮体的总宽度控制在与N20/N30电机安装位匹配的尺寸范围内，安装后不会超出小型机器人的常规车体宽度边界，不需要额外调整车体的轮距设计，对于很多采用标准安装孔位的迷你机器人车架，都可以直接替换原有轮体，不需要修改车架结构。

在实际的调试使用中，这款轮体的运行稳定性表现突出，因为直接与电机轴配合，没有额外的传动间隙，轮体的径向跳动控制在很小的范围内，高速循线运行时不会因为轮体跳动导致红外循线传感器的检测高度出现波动，有效提升循线的精度；在迷宫求解机器人的快速转向场景中，轻质的轮体可以让电机的转向响应更迅速，不会因为转动惯量过大导致转向过冲、撞墙的问题；在迷你相扑机器人的对抗中，宽轮面带来的更大支撑范围也能提升机器人的侧向稳定性，在对抗推挤时不容易出现侧翻的情况。整体设计完全围绕小型竞赛机器人、教育机器人的实际开发调试需求展开，没有多余的冗余结构，所有结构细节都对应实际使用中的具体痛点，不管是用于机器人课程的教学实践，还是各类小型机器人竞赛的样机制作，都能大幅降低行走驱动部分的调试工作量，提升整机的运行可靠性。
